recopilación, aluminio en la construcción

1. ALUMINIO EN LA
CONSTRUCCIÓN

2. … La fortaleza del aluminio permite realizar estructuras
complejas y ligeras, pero a la vez robustas…

3. HISTORIA
El aluminio se utilizaba en la antigüedad clásica en tintorería y medicina bajo la forma
de una sal doble, conocida como alumbre y que se sigue usando hoy en día. En el
siglo XIX, con el desarrollo de la física y la química, se identificó el elemento. Su
nombre inicial, aluminum, fue propuesto por el británico Sir Humphrey Davy en el año
1809. A medida que se sistematizaban los nombres de los distintos elementos, se
cambió por coherencia a la forma aluminium.
La extracción del aluminio a partir de las rocas que lo contenían se reveló como una
tarea ardua. A mediados de siglo, podían producirse pequeñas cantidades,
reduciendo con sodio un cloruro mixto de aluminio y sodio, gracias a que el sodio era
más electropositivo. Durante el siglo XIX, la producción era tan costosa que el
aluminio llegó a considerarse un material exótico, de precio exorbitado, y tan
preciado o más que la plata o el oro.
Diversas circunstancias condujeron a un perfeccionamiento de las técnicas de
extracción y un consiguiente aumento de la producción. La primera de todas fue la
invención de la dinamo en 1866, que permitía generar la cantidad de electricidad
necesaria para realizar el proceso. En el año 1889, Karl Bayer patentó un
procedimiento para extraer la alúmina u óxido de aluminio a partir de la bauxita, la
roca natural. Poco antes, en 1886, el francés Paul Héroult y el norteamericano Charles
Martin Hall habían patentado de forma independiente y con poca diferencia de fechas
un proceso de extracción, conocido hoy como proceso Hall-Héroult.
TALLER DE ESTRUCTURA I

4. PROPIEDADES
El aluminio es el tercer elemento más común encontrado en la corteza terrestre.
Como metal se extrae únicamente del mineral conocido con el nombre de Bauxita, por
transformación primero en alúmina mediante el proceso de bayer y a continuación en
aluminio metálico mediante eletrólisis.
Este metal posee una combinación de propiedades que lo hacen muy útil en
ingeniería mecánica, tales como su baja densidad (2.700 kg/m3) y su alta resistencia
a la corrosión.
Es de color blanco brillante, con buenas propiedades ópticas y un alto poder de
reflexión de radiaciones luminosas y térmicas.
Posee una elevada conductibilidad eléctrica comprendida entre 34 y 38 m/(ohm mm2)
y una elevada conductibilidad térmica (80 a 230 w/(mk))
TALLER DE ESTRUCTURA I

5. PROPIEDADES

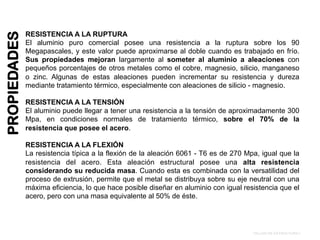

RESISTENCIA A LA RUPTURA
El aluminio puro comercial posee una resistencia a la ruptura sobre los 90
Megapascales, y este valor puede aproximarse al doble cuando es trabajado en frío.
Sus propiedades mejoran largamente al someter al aluminio a aleaciones con
pequeños porcentajes de otros metales como el cobre, magnesio, silicio, manganeso
o zinc. Algunas de estas aleaciones pueden incrementar su resistencia y dureza
mediante tratamiento térmico, especialmente con aleaciones de silicio - magnesio.
RESISTENCIA A LA TENSIÓN
El aluminio puede llegar a tener una resistencia a la tensión de aproximadamente 300
Mpa, en condiciones normales de tratamiento térmico, sobre el 70% de la
resistencia que posee el acero.
RESISTENCIA A LA FLEXIÓN
La resistencia típica a la flexión de la aleación 6061 - T6 es de 270 Mpa, igual que la
resistencia del acero. Esta aleación estructural posee una alta resistencia
considerando su reducida masa. Cuando esta es combinada con la versatilidad del
proceso de extrusión, permite que el metal se distribuya sobre su eje neutral con una
máxima eficiencia, lo que hace posible diseñar en aluminio con igual resistencia que el
acero, pero con una masa equivalente al 50% de éste.
TALLER DE ESTRUCTURA I

6. TIPOSDEALUMINIO
ALUMINIO EXTRUIDO
La EXTRUCCIÓN es un proceso tecnológico que consiste en dar forma o moldear
una masa haciéndola salir por una abertura especialmente dispuesta para conseguir
perfiles de diseño complicado.
El proceso de extrusión consiste en aplicar una presión al cilindro de aluminio
haciéndolo pasar por un molde (matriz), para conseguir la forma deseada.
TALLER DE ESTRUCTURA I

7. TIPOSDEALUMINIO
ALUMINIO ANODIZADO
El proceso de ANODIZADO permite obtener de manera artificial películas de óxido
de mucho más espesor y con mejores características de protección que las capas
naturales en el aluminio.
Según sea el grosos de la capa que se desee obtener, existen dos procesos de
anodizados:
ANODIZADOS DECORATIVOS COLOREADOS
ANODIZADOS DE ENDURECIMIENTO SUPERFICIAL.
TALLER DE ESTRUCTURA I

8. RESISTENCIA

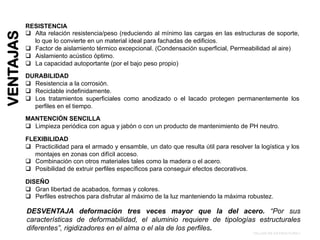

! Alta relación resistencia/peso (reduciendo al mínimo las cargas en las estructuras de soporte,
lo que lo convierte en un material ideal para fachadas de edificios.
! Factor de aislamiento térmico excepcional. (Condensación superficial, Permeabilidad al aire)
! Aislamiento acústico óptimo.
! La capacidad autoportante (por el bajo peso propio)
DURABILIDAD
! Resistencia a la corrosión.
! Reciclable indefinidamente.
! Los tratamientos superficiales como anodizado o el lacado protegen permanentemente los
perfiles en el tiempo.
MANTENCIÓN SENCILLA
! Limpieza periódica con agua y jabón o con un producto de mantenimiento de PH neutro.
FLEXIBILIDAD
! Practicilidad para el armado y ensamble, un dato que resulta útil para resolver la logística y los
montajes en zonas con difícil acceso.
! Combinación con otros materiales tales como la madera o el acero.
! Posibilidad de extruir perfiles específicos para conseguir efectos decorativos.
DISEÑO
! Gran libertad de acabados, formas y colores.
! Perfiles estrechos para disfrutar al máximo de la luz manteniendo la máxima robustez.
DESVENTAJA deformación tres veces mayor que la del acero. “Por sus
características de deformabilidad, el aluminio requiere de tipologías estructurales
diferentes”, rigidizadores en el alma o el ala de los perfiles.
TALLER DE ESTRUCTURA I
VENTAJAS

9. USOS
o Al ser una material blando, meable, no tóxico, buen conductor de calor, resistente
a los ácidos orgánicos, es de gran uso en la industria alimenticia, para la
fabricación de utensilios, envases, papeles de aluminio.
o Por sus propiedades anticorrosivas y livianas es muy útil para fabricar piezas de
automóviles, embarcaciones, vagones de ferrocarril, motocicletas, bicicletas,
aviones y en la industria aeroespacial.
o Debido a sus resistencia a la corrosión; a su baja densidad y a que sus aleaciones
con otros metales son duras y livianas, tiene una gran uso en la industria de la
construcción.
TALLER DE ESTRUCTURA I

10. USOS
USOS DEL ALUMINIO EN LA CONSTRUCCIÓN
o PUENTES Y SUS PARTES.
o TORRES.
o PILARES.
o COLUMNAS.
o ARMAZONES PARA TECHUMBRES.
o PUERTAS.
o VENTANAS.
o BARANDILLAS.
o CHAPAS PARA RECUBRIMIENTOS DE FACHADAS.
o CHAPAS DECORATIVAS PARA PISOS.
TALLER DE ESTRUCTURA I

11. USOS

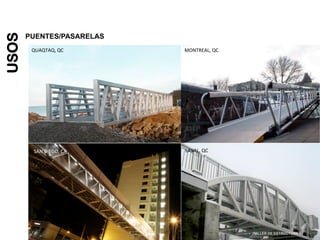

PUENTES/PASARELAS
MONTREAL, QC
QUAQTAQ, QC
SAN DIEGO, CA
LAVAL, QC
TALLER DE ESTRUCTURA I

12. USOS
PILARES/COLUMNAS
TALLER DE ESTRUCTURA I

13. USOS

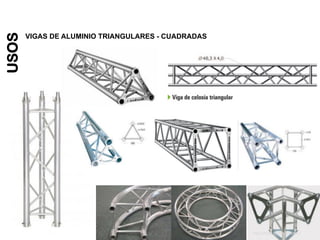

VIGAS DE ALUMINIO TRIANGULARES - CUADRADAS
TALLER DE ESTRUCTURA I

14. USOS
ARMAZONES PARA TECHUMBRES
TALLER DE ESTRUCTURA I

15. USOS
PUERTAS Y VENTANAS
TALLER DE ESTRUCTURA I

16. USOS
RECUBRIMIENTOS DE FACHADAS
TALLER DE ESTRUCTURA I

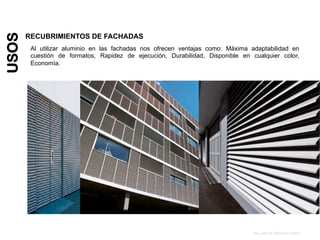

Al utilizar aluminio en las fachadas nos ofrecen ventajas como: Máxima adaptabilidad en
cuestión de formatos, Rapidez de ejecución, Durabilidad, Disponible en cualquier color,
Economía.

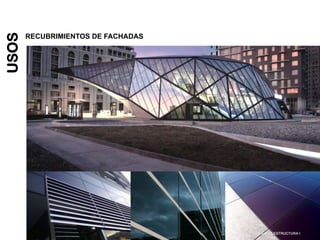

17. USOS
RECUBRIMIENTOS DE FACHADAS
TALLER DE ESTRUCTURA I

18. USOS
RECUBRIMIENTOS DE FACHADAS
TALLER DE ESTRUCTURA I

19. USOS
RECUBRIMIENTOS DE FACHADAS
Estas fachadas crean cámaras de aire entre la cubierta de aluminio y el muro de la edificación,
creando así una cámara de aire que aísla la edificación de la temperatura exterior
TALLER DE ESTRUCTURA I

20. USOS
RECUBRIMIENTOS DE FACHADAS
TALLER DE ESTRUCTURA I

21. USOS
RECUBRIMIENTOS DE FACHADAS
TALLER DE ESTRUCTURA I

22. USOS

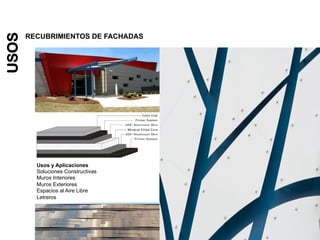

RECUBRIMIENTOS DE FACHADAS
Usos y Aplicaciones
Soluciones Constructivas
Muros Interiores
Muros Exteriores
Espacios al Aire Libre
Letreros

23. MEDIDASYTIPOSDEPRESENTACIÓN
Laminados: Chapas Lisas
Medidas: 1000x2000mm; 1200x2400mm; 1500x3000mm
Espesores: desde 0,50 hasta 6,00 mm
Laminados: Chapas Antideslizantes
Medidas: 1250 mm x 2500 mm
Espesores: 1,7 y 3,1 mm
Laminados: Chapas Gofradas Reflectoras
Medidas: 1000 mm x 2000 mm
Espesor: 0,7 mm
Laminados: Rollos
Espesor: desde 0,10 hasta 1,25 mm
TALLER DE ESTRUCTURA I

24. Barras de Aluminio:
Formato: redondas, cuadradas y hexagonales.
Medidas: desde 6,35 hasta 254,00 mm
Tubos de aluminio redondos:
Diámetros: desde 6,35 hasta 152,40 mm
Espesores: desde 1,00 hasta 3,00 mm
Perfiles estructurales:
Formato: cuadrados y rectangulares.
Todas las medidas.
Otros:
Perfiles y Ángulos.
MEDIDASYTIPOSDEPRESENTACIÓN
TALLER DE ESTRUCTURA I

25. REFERENTES
R. BUCKMINSTER FULLER
CASA WICHITA, año 1944
Terminando la Segunda Guerra Mundial, Fuller propuso al gobierno de EE UU, la idea de convertir la enorme industria
aeronáutica militar en una con propósitos civiles, más específicamente, en la producción de viviendas en serie. Esta nueva
versión, estaba construida íntegramente de aluminio y su forma la hacía aerodinámica, capaz de resistir vientos
huracanados. Se construyeron e instalaron centenares de unidades, pero antes de que terminase la guerra, el ministerio de
vivienda decidió que los habitáculos eran inapropiados para el uso permanente.
TALLER DE ESTRUCTURA I

26. TALLER DE ESTRUCTURA I
R. BUCKMINSTER FULLER
CASA WICHITA, año 1944

27. TALLER DE ESTRUCTURA I

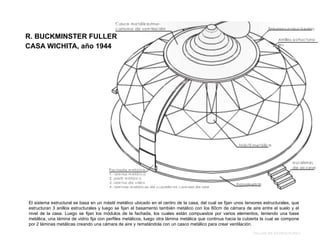

El sistema estructural se basa en un mástil metálico ubicado en el centro de la casa, del cual se fijan unos tensores estructurales, que
estructuran 3 anillos estructurales y luego se fijan el basamento también metálico con los 60cm de cámara de aire entre el suelo y el
nivel de la casa. Luego se fijan los módulos de la fachada, los cuales están compuestos por varios elementos, teniendo una base
metálica, una lámina de vidrio fija con perfiles metálicos, luego otra lámina metálica que continua hacia la cubierta la cual se compone
por 2 láminas metálicas creando una cámara de aire y rematándola con un casco metálico para crear ventilación.
R. BUCKMINSTER FULLER
CASA WICHITA, año 1944

28. REFERENTES
Marc Fornes / THEVERYMANY
Vaulted Willow, 2015
Ubicado en el Parque Borden en la ciudad
canadiense. El proyecto, conocido como
“Vaulted Willow”, pretende "resolver y
delimitar la estructura, la piel y la
ornamentación en un único sistema unificado"
para "explorar la ligera, carcasa autosoportante
ultra delgada, a través del desarrollo de
protocolos informáticos personalizados de la
forma de investigación estructural y geometría
descriptiva".
La piel estriada es un conjunto complejo de
tejas estructurales. Estas son similares, pero
únicas, bandas fabricadas digitalmente que se
superponen a través de sus pestañas
extendidas de doble espesor de material.
TALLER DE ESTRUCTURA I

29. Marc Fornes / THEVERYMANY
Vaulted Willow, 2015
TALLER DE ESTRUCTURA I

30. Marc Fornes / THEVERYMANY
Vaulted Willow, 2015
TALLER DE ESTRUCTURA I

31. REFERENTES
R. BUCKMINSTER FULLER
BIOSFEREA DE MONTREAL, año 1967

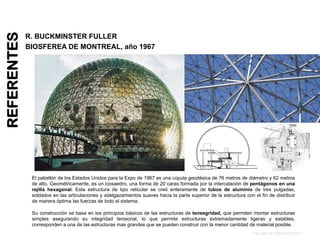

El pabellón de los Estados Unidos para la Expo de 1967 es una cúpula geodésica de 76 metros de diámetro y 62 metros
de alto, Geométricamente, es un icosaedro, una forma de 20 caras formada por la intercalación de pentágonos en una
rejilla hexagonal. Esta estructura de tipo reticular se creó enteramente de tubos de aluminio de tres pulgadas,
soldados en las articulaciones y adelgazamientos suaves hacia la parte superior de la estructura con el fin de distribuir
de manera óptima las fuerzas de todo el sistema.
Su construcción se basa en los principios básicos de las estructuras de tensegridad, que permiten montar estructuras
simples asegurando su integridad tensional, lo que permite estructuras extremadamente ligeras y estables,
corresponden a una de las estructuras mas grandes que se pueden construir con la menor cantidad de material posible.
TALLER DE ESTRUCTURA I

32. Las estructuras de tensegridad, término acuñado
por Buckminster Fuller, permiten montar
estructuras simples, asegurando su "integridad
tensional" (tetraedros, octaedros, conjuntos
cerrados de esferas), definición que es raíz del
término. Buscando esta idea, uno de los aspectos
principales de la obra de Fuller, es la concepción
de domos geodésicos.
La Tensegridad define un principio de relación
estructural en el cuál la forma de la estructura está
garantizada por el continuo y finitamente cerrado
comportamiento de los elementos traccionados
del sistema y no por el discontinuo y localizado
comportamiento de sus elementos comprimidos.”
R. BUCKMINSTER FULLER
CONCEPTO DE TENSEGRIDAD
TALLER DE ESTRUCTURA I

33. DOCENTE: Mauricio Baros ALUMNO: Marco Friz I TALLER DE ESTRUCTURAS I I PET 2015
ALUMINIO EN LA CONSTRUCCIÓN
