TIPOS DE TEJAS
INDICE 1.ANTECEDENTES 2.RESEÑA HISTORICA 3.DEFINICION 4.EXTRACCION 5.CLASIFICACION 6.PROPIEDADES -FISICAS -QUIMICAS -MECANICAS -SENSORIALES -GEOLOGICAS 7.ELECCION DE MATERIAL 8.FABRICACION 9.APLICACIÓN Y USO 10.CUADRO DE ENSAYOS SEGÚN DESIGNACION VS NORMA 11.PRESENTACION DE ENSAYOS
ANTECEDENTES PUNTA AL PERFECI- ONALISMO PRIMEROS HUMANOS FABRICACION TRANSFORMACION TEJAS
RESEÑA HISTORICA VISTA CIENTIFICA PREHISTORIA EDAD ANTIGUA EDAD MEDIA EDAD MODERNA EDAD CONTEMPORANEA EN LA ACTUALIDAD
VISTA CIENTIFICA PREHISTORIA Tenían techos de paja, piel, ramas que no impedían que el agua o las inclemencias del tiempo penetraran dentro de las casas de aquella época.
EDAD ANTIGUA VISTA CIENTIFICA
VISTA CIENTIFICA EDAD ANTIGUA Alrededor del año 2000 A.C. se empezó a utilizar el barro para fabricar tejas para techo en las civilizaciones mesopotámicas alrededor de los Ríos Tigres y Éufrates y casi al mismo tiempo se empezaron a fabricar en China. Las tejas hechas de barro y piedra, vinieron a sustituir los materiales como la paja y las hojas y revolucionaron inmediatamente la manera de proteger las casas en el mundo antiguo.
EDAD MEDIA VISTA CIENTIFICA
VISTA CIENTIFICA EDAD MEDIA A partir del siglo XII- XIII ya observamos cómo el uso de las tejas de arcilla cocida retorna al panorama constructivo, sobretodo en la zona de Inglaterra. Nuevos avances en la elaboración de tejas llegaron hasta territorio europeo de manos de la cultura islámica, cuya presencia fue muy notable en la Península Ibérica desde el siglo VIII hasta el siglo XIII d. C..
EDAD MODERNA VISTA CIENTIFICA
EDAD MODERNA VISTA CIENTIFICA En este momento se desarrolló la teja denominada de tipo árabe con forma acanalada. La teja árabe no fue inventada por la cultura que le da nombre, sino que se le atribuye un origen romano. A partir del siglo XV, con el inicio de la época de los descubridores europeos, el uso la teja se expandió a territorio americano.
EDAD CONTEMPORANEA VISTA CIENTIFICA
En el siglo XIX de nuestra era, surge en la zona de Bavaria la primer Teja de concreto, teja que tenía como ventajas mayor durabilidad y resistencia VISTA CIENTIFICA EDAD CONTEMPORANEA
En la actualidad se fue ampliando la fabricación de las Tejas respecto a diversos materiales. Cómo por ejemplo: TEJA DE ASFALTO TEJA DE ARCILLATEJA DE CONCRETO VARIEDAD DE DISEÑOS MATERIALES, TEXTURAS Y COLORES EN LA ACTUALIDAD
TEJA DE VIDRIO TEJA DE METAL TEJA DE PLÁSTICO
DEFINICION Pieza con la que se forman cubiertas en los edificios, para recibir y canalizar el agua de lluvia, la nieve, o el granizo. Hay otros modos de formar las cubiertas, pero cuando se hacen con tejas, reciben el nombre de tejados.
EXTRACCION DE LAS TEJAS TEJAS DE ALFARERIA TEJAS PLASTICA TEJAS DE CEMENTO CERAMICA CEMENTO PLASTICO ARCILLA DESGRASANTE AGUA CALIZA YESO ARCILLA ARENA PETROLEO
TEJAS DE ALFARERIA • CERMICA ARCILLA La arcilla se encuentra en canteras. La extracción se realiza por medios mecánicos.
TEJAS DE ALFARERIA • CERMICA DESGRASANTE El cuarzo facilita la manipulación de la arcilla, se encuentra en minas Trituradoras para mejor manejo
TEJAS DE CEMENTO • CEMENTO CALIZA La piedra caliza se puede encontrar más abundante en los extremos poco profundos del agua marina. La explotación de la piedra se realiza por el sistema “open pit” a cielo abierto
TEJAS DE CEMENTO • CEMENTO ARENA Su extracción se lleva a cabo en zonas costeras y cuencas
TEJAS DE CEMENTO • CEMENTO YESO Se encuentra en forma de rocas en la superficie o en canteras.
TEJAS DE CEMENTO • PLASTICO PETROLEO SE ENCUENTRA EN LOS POZOS DE YACIMIENTOS
CLASIFCASION DE LAS TEJAS TIPOS ALFARERIA CEMENTO ASFALTO ARCILLA METAL ORIGEN COLONIALES PORTUGUESAS NORMANDA FRANCESAS FORMA MADERA PIZARRA FOTOVOLTAICA VIDRIO ARABES ROMANAS PLANAS MIXTAS PLASTICAS
TIPOS ALFARERIA Ofrece una buena protección y es de bajo mantenimiento Usadas en las zonas superiores de construcción
TIPOS CEMENTO Se producen en moldes y en sólo una pieza que une la cobija y el canal. Son más resistentes y más económicas
TIPOS ASFALTO Son muy económicas y funcionales Cuentan con refuerzos de vidrio u orgánicos, siendo así impermeables y laminadas. Poseen gran cantidad de diseños

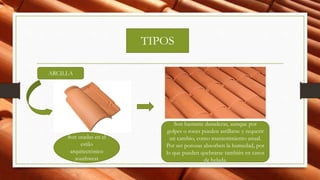

TIPOS ARCILLA Son usadas en el estilo arquitectónico southwest Son bastante duraderas, aunque por golpes o roces pueden astillarse y requerir un cambio, como mantenimiento anual. Por ser porosas absorben la humedad, por lo que pueden quebrarse también en casos de helada.
TIPOS METAL Son ideales para construcciones en climas de tormentas. Su lámina de piedra y acrílico las hace resistentes a golpes y a los cambios de temperatura. Las hay de aluminio, acero, acero gravillado, y cobre.
TIPOS MADERA Son realizadas con madera aserrada o fragmentada Estas tejas son tratadas para impedir el desarrollo de moho, hongos y algas
TIPOS PIZARRA Son realizadas a partir de rocas, son algo más costosas y pesadas Son más duraderas (pueden resistir el paso de hasta 100 años, o más). Requieren de una instalación especializada
TIPOS VIDRIO Es la utilizada en zonas de poca luz, pues permiten el ingreso de esta Son también menos resistentes, más pesadas, y requieren de un mantenimiento regular.
TIPOS FOTOVOLTAICA Estas tejas son las utilizadas en la colocación de paneles solares, que aprovechan la luz solar para producir energía eléctrica y calórica.
ORIGEN COLONIALES Son distinguidas, elegantes, y permiten una colocación bien prolija. Son más clásicas en aspecto.
ORIGEN NORMANDAS Son ideales en pizarra, estas tejas son prácticas y simples, permiten un estilo arquitectónico más lineal y funcional en construcciones modernas.
ORIGEN FRANCESAS Son distinguidas, elegantes, y permiten una colocación bien prolija. Son más clásicas en aspecto.
ORIGEN PORTUGUESAS Tiene un estilo muy tradicional, distinguido, menos sobrio y más clásico, algo añejo.
FORMA ARABES Tienen un solo elemento de forma semi cónica con un corte longitudinal al centro. Se la puede utilizar para tejados como también para canaletas, cumbreras y otras.
FORMA ROMANAS Son una pieza semi cilíndrica plana con bordes laterales elevados. Las hay mayormente de piedra y de alfarería.
FORMA PLANAS Son piezas acanaladas que se solapan entre sí, y requieren de otras piezas para su encastre y lima. Pueden ser confeccionadas en alfarería o en mortero de cemento.
FORMA MIXTAS Poseen un canal y una cobija unidas en una misma pieza que tiene un sector plano.
FORMA PLASTICAS Es la más aislante de todas (de temperatura y ruidos especialmente), y las hay en dos tipos: de cumbrera y de canoa
PROPIEDADES PROPIEDADE S DE LA TEJA DE CONCRETO PROPIEDADE S DE LA TEJA DE ARCILLA PROPIEDADE S DE LA TEJA DE ASFALTO PROPIEDADE S DE LA TEJA DE METAL PROPIEDADE S DE LA TEJA DE VIDRIO PROPIEDADE S DE LA TEJA DE PLASTICO
PROPIEDADES DE LAS TEJAS DE CONCRETO SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS
PROPIEDADES SENSORIALES COLOR CUANDO SE HABLA DEL COLOR DE LA TEJA DE CONCRETO PODEMOS DECIR QUE NO EXISTE COLOR UNICO DEL PRODUCTO TEXTURA LAS TEJAS DE CONCRETO POR LO GENERAL PRESENTAN UNA TEXTURA RUGOSA SEMI POROSA BRILLO ESTE TIPO DE TEJA NO PRESENTA BRILLO ALGUNO
PROPIEDADES FISICO-QUIMICAS TRANSPARENCIA ESTE TIPO DE TEJA DEBIDO AL MATERIAL DE CONSTRUCCION NO PRESENTA TRANSPARENCIA METEORIZACION DEBIDO A LOS FACTORES NATURALES COMO EL VIENTO ,LLUVIA Y EL CALOR ,ESTE SUFRE CAMBIOS EN SU APARIENCIA COMO EN SU ESTRUCTURA
CONDUCTIVIDAD TERMICA LA TEJA DE CONCRETO TIENE UNA CONDUCTIVIDAD TERMICA DE 1.7 W/m.K CON UNA DENCIDAD DE 2.3 g/cm3 CONDUCTIVIDAD ELECTRICA • EL MATERIAL DEL CUAL ESTA COMPUESTA DICHA TEJA (CONCRETO) NO ES UN CONDUCTOR ELECTRICO MAS A LO CONTRARIO ES UN AISLANTE.
PROPIEDADES MECANICAS DUREZA LA MEZCLA DE 1 PORCION DE CEMENTO PORTLAND Y 3 DE ARENA LE PROPORCIONA UNA DUREZA DE 160 Kg/cm2 FRENTE A LA PRESIÓN. TENACIDAD Y FRAGILIDAD FRENTE A LA TENACIDAD (RESISTENCIA A LA FRAJMATACION ) ESTA ES CAPAS RESISTEN CON TRANQUILIDAD GRANDES CARGAS
TODA ESTRUCTURA DE CONCRETO PRESENTA UN GRADO DE ELASTICIDAD MINIMO CASI DESPRECIABLE Y PARA EL TAMAÑO DE ESTA ES EQUIVALENTE A CERO
ECOLOGICAS TOXICIDAD EL MATERIAL DEL CUAL ESTA COMPUESTA DICHA TEJA PUEDE GENERAR IRITACION EN LA PIEL EN CASO DE ESTAR EN CONTACTO CON ELLA RECICLADO EL RECICLADO DEL CONCRETO SE REALIZA A PARTIR DE LAS DEMOLICIONES Y SE LAS PUEDE RECICLAR COMO AGREGADOS PARA ESTRUCTURAS GRANDES
PROPIEDADES DE LA TEJA DE ASFALTO SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS

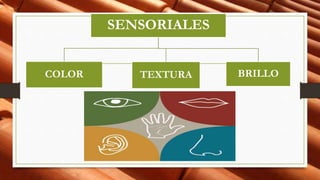

SENSORIALES COLOR TEXTURA BRILLO
No varia la textura son generalmente granuladas. Varia según el pigmento utilizado en la elaboración de la Teja. BRILLO No presenta brillo
FISICO-QUIMICAS TRANSPARENCIA METEORIZACION CONDUCTIVIDAD TERMICA CONDUCTIVIDA D ELECTRICA
• TRANSPARENCIA En este tipo de teja no presenta transparencia. METEORIZACION Con el tiempo como cualquier tipo de material sufre un cambio de color, baja la resistencia
• CONDUCTIVIDAD TERMICA Conductividad térmica es alrededor de 0.16 vatio/metro . ºc El coeficiente de expansión cúbica del asfalto es alrededor de 0.0006/ºc. CONDUCTIVIDAD ELECTRICA no se presenta conductividad eléctrica
MECANICAS DUREZA TENACIDAD Y FRAGILIDAD ELASTICIDAD Y PLASTICIDAD RESISTENCIA MECANICA
TENACIDAD Y FRAGILIDAD El asfalto tiene una alta resistencia. La resistencia decrece con el incremento de la temperatura • DUREZA La mayor o menor dureza de la teja asfáltica depende de las condiciones de destilación, tales como presión, temperatura y tiempo
ELASTICIDAD Y PLASTICIDAD La teja asfáltica no presenta elasticidad ni plasticidad. RESISTENCIA MECANICA La teja Asfáltica tiene buena resistencia ya que fácilmente soporta una persona encima de ella.
ECOLOGICAS TOXICIDAD RECICLABILIDAD BIODEGRABILIDAD
• TOXICIDAD La teja asfáltica tiene un nivel de toxicidad bajo. Bajo RECICLABILIDAD Las tejas de asfalto no son reciclables BIODEGRABILIDAD No son Biodegradables, tardan cientos de años en degradarse por ser de materia prima del petróleo.
PROPIEDADES DE LA TEJA DE ARCILLA SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS
PROPIEDADES SENSORIALES DE LA TEJA DE ARCILLA COLOR TEXTURA BRILLO
COLOR El color puede puede variar según el color de la arcilla:  Arcilla roja  Arcila amarilla
• BRILLO • El esmalte aplicado en la cara superficial logra proteger a la teja, pero también le confiere una mayor intensidad al color . Se puede aplicar a todas las tejas sin tomar en cuenta el origen.
FISICO-QUIMICAS TRANSPARENCIA METEORIZACION CONDUCTIVIDAD TERMICA CONDUCTIVIDAD ELECTRICA
TRANSPARENCIA No presenta transparencia. Porque no deja pasar fácilmente la luz Y es totalmente visible. METEORIZACION Consiste en someter a la teja a la acción de elementos atmosféricos.
CONDUCTIVIDAD TERMICA La conductividad de la teja de arcilla Conductividad térmica 0,46 (W/(m·K)) CONDUCTIVIDAD ELECTRICA Las Tejas de arcilla no presentan ninguna conductividad eléctrica.
PROPIEDADES MECANICAS DE LA TEJA DUREZA TENACIDAD Y FRAGILIDAD ELASTICIDAD Y PLASTICIDAD RESISTENCIA MECANICA
DUREZA DE TEJA DE ARCILLA • La dureza de la teja de arcilla es de 3.3 y se encuentra entre 3 y 4 de la tabla de MOHS. TENACIDAD Y FRAGILIDAD La teja de arcilla se clasifica como material frágil (Escala de MOHS).
ELASTICIDAD Y PLASTICIDAD En las tejas de arcilla no se presenta elasticidad ni plasticidad . RESISTENCIA MECANICA Un material tiene resistencia mecánica cuando soporta esfuerzos sin romperse
PROPIEDADES ECOLOGICAS DE LA TEJA DE ARCILLA TOXICIDAD RECICLABILIDAD BIODEGRABILIDAD
TOXICIDAD En las tejas no se presenta Toxicidad (materias primas), pero puede presentarse en tejas plásticas . RECICLABILIDAD Las tejas si puede ser reciclables Viendo el desgaste de las mismas.
BIODEGRABILIDAD • Los restos de las tejas de concreto cerámica sin biodegradables (materia prima)  Tejas de metal y plástica (no son biodegradables).
PROPIEDADES DE LAS TEJAS DE METAL SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS
PROPIEDADES SENSORIALES COLOR AL TERMINAR EL PROCESO DE FABRICACION EL COLOR SIEMPRE SERA PLATEADO BRILLOSO PERO SE PUEDE CAMBIAR SEGÚN LA PINTURA QUE QUERAMOS TEXTURA LA TEXTURA PUEDEN VARIAR EN MIL FORMAS SEGÚN EL DISEÑO QUE QUERAMOS , SEGÚN LA MAQUINA QUE USEMOS PARA LA FABRICACION. SI PRESENTA BRILLO , POR SER SU MATERIA PRIMA EL METAL. BRILLO
PROPIEDADES FISICO-QUIMICAS TRANSPARENCIA ESTE TIPO DE TEJA NO PRESENTA TRANSPARENCIA POR QUE EL METAL QUE MAS SE USA ES EL ACERO. METEORIZACION DEBIDO A LOS FACTORES NATURALES COMO LA LLUVIA LA ,HUMEDAD Y EL CALOR DEL SOL, PRESENTA OXIDACION Y DESGASTE.
CONDUCTIVIDAD TERMICA CONDUCTIVIDAD ELECTRICA Las propiedades eléctricas de los metales tienen su origen en su micro estructura cristalina y en su estructura electrónica asociada Para cada temperatura, existe una correlación de tipo lineal entre la conductividad térmica y eléctrica.
PROPIEDADES MECANICAS DUREZA TENACIDAD Y FRAGILIDAD Tenacidad de un cuerpo es la resistencia que opone a la rotura al ser sometido a un esfuerzo. Fragilidad es lo contrario a la tenacidad. En mineralogía, la dureza se define como la resistencia al rayado de la superficie lisa de un mineral.
ELASTICIDAD El máximo esfuerzo que un material puede soportar antes de quedar permanentemente deformado se denomina límite de elasticidad.
PROPIEDADES DE LAS TEJAS DE FIBRA DE VIDRIO SENSORIALES FISICO-QUIMICAS ECOLOGICAS
PROPIEDADES SENSORIALES • COLOR Se fabrican de colores diversos, cuyo resultado es una teja con color/mejor apariencia estética. TECTURA La textura de la teja de fibra de vidrio es liza y fina. BRILLO En este tipo de teja se puede ver que presenta alto brillo por ser su materia prima la fibra de vidrio
PROPIEDADES FISICO-QUIMICAS TRANSPARENCIA Si presenta transparencia por textura de la fibra de vidrio CONDUCTIVIDAD TERMICA La cubierta en fibra de vidrio, posee aditivos con retardantes a la acción del fuego, antioxidantes, protector U.V CONDUCTIVIDAD ELECTRICA Podemos ver que las teja de fibra de vidrio dopada con resina es altamente conductor de electricidad METEORIZACION El desgaste de la teja es por adelgazamiento natural, no por cristalización. Dura mas tiempo a la intemperie.
PROPIEDADES ECOLOGICAS TOXICIDAD No se dispone de datos cuantitativos sobre la toxicidad de este producto. RECICLABILIDAD Y BIODEGRADABILIDAD No es degradable, pero es reciclable debido a que esta hecho de vidrio tiene suficiente flexibilidad para ser usado como fibra.
PROPIEDADES DE LAS TEJAS PLASTICAS SENSORIAL ES FISICO- QUIMICAS
SENSORIALES • COLOR La elección y el desarrollo de los colores ideales involucran aspectos más complejos. TEXTURA La textura de la teja plástica es casi siempre liza . Por su materia prima el plástico. BRILLO Por ser creado de la materia prima del plástico presenta brillo.
FISICO-QUIMICAS TRANSPARENCIA Puede presentar transparencia , como también no. METEORIZACION El desgaste de la teja es por adelgazamiento natural, no por cristalización. Dura mas tiempo a la intemperie. CONDUCCION TERMICA Y ELECTRICA Si presenta conductividad térmica , es fácil conductor del fuego. y por otro lado no es conductor eléctrico.
FABRICACION ARTEZANAL INDUSTRIAL
EXTRACCION Y SELECCION DEL MATERIAL TRITURACION AMASADO MOLDEADO SECADO COCCION PRUEBA DE RESISTENCIA PROCESO DE FABRICACION DE LA TEJA DE ARCILLA
• Extracción de la arena y arcilla • Mezclar y humectar • Amasado de la mezcla, hasta alcanzar una consistencia plástica (dejar reposar durante 3 días) • Moldeado (con la ayuda de 2 moldes se procede a la formación de las tejas) • Secado del producto (aire libre) • La cocción de 9 a 10 horas de las tejas no debe ser interrumpido ya que esto podría generar fallas
• Extracción del material • Trituración y molido de la arcilla • Transporte a la cámara de amasado • Mesclado de la arcilla y aditivo químicos que que aportan a la resistencia mecánica y permeabilidad • Amasado y extracción de aire • Moldeando la forma deseada • Cortado de la barra de cerámica (para esto se utiliza hilos acerados) FABRICACION INDUSTRIAL
• Secado de la piezas a aire libre • (de 1 a 2 días dependiendo el ambiente) • La cocción no debe ser interrumpida ya que esta podría generar deformaciones o fallas frente alas resistencias mecánicas • El horno debe estar a temperaturas mayores a 1000 ºC Una vez fuera del horno esta debe enfriarse rápidamente • Prueba de resistencia • Comercialización.
FABRICACION DE LA TEJA DE CONCRETO EXTRACCION Y SELECCION DEL MATERIAL TRITURACION DE AGREGADOS AMASADO (MEZCLADO) MOLDEADO SECADO PRUEBA DE RESITENCIA
• Para la mezcla se necesita tres porciones de arena , una de cemento portland y agua luego se procede a la mezcla de estos tres ingredientes ya sea de forma manual o con una mezcladora. • Una vez hecha la mezcla se procede al moldeado de lo que será la teja de concreto Mezclar la arena ,cemento portland y agua con la ayuda de la mezcladora ya que el proceso es mucho mas rápido al anterior. La maquina (UNO EVOLUZIONE 500), que recibe la mezcla extrae el aire ,moldea ,corta ,dando así el producto acabado.
PROCESO DE FABRICACION DE LA TEJA DE METAL PLANCHA (Ancho 830cm) MOLDEADO CORTADO PRUEBA DE RESISTENCIA
• Para su fabricación se necesita rollos de laminas de acero inoxidable, semiacerado de un ancho 830mm y de un grosor de longitud variable . Con la ayuda de la maquina (MARCA MANEK ) se procede a la ondulación de la hoja. Esta maquina también se encarga de cortarlas a la medida deseada .
PROCESO DE FABRICACION TEJA ASFALTICA EXTRACCION Y SELECCION DEL MATERIAL PULVERIZACION DE LOS MINERALES APLICACIÓN DE LAS DISTINTAS CAPAS APLANADO ,PINTADO Y CORTADO ENTREGA DE PRODUCTO
Extracción, selección y trituración de los minerales (granos menores a 1 mm) Aplicación de las distintas capas • Capa refuerzo dura • Asfalto –fibra de vidrio-asfalto • Capa granulada (minerales) Aplanado pintado y cortado
EXTRACCION Y SELECCION DEL MATERIAL MEZCLA DE LOS AGREGADOS MOLDEADO Y CORTADO SECADO Y SELECCION DE PRODUCTO PRUEBA A LAS RESISTENCIA MECANICA ENTREGA DE PRODUCTO PROCESO DE FABRICACION TEJA DE FIBROCEMENTO
PLANCHAS DE POLIPROPILENO CALENTADO DE PLANCHAS MOLDEADO ENFRIAMIENTO (constante) PRUEBA A LAS RESISTENCIAS MECANICAS PROCESO DE FABRICACION TEJA PLASTICA
APLICANES Y USOS DE LA TEJA DETERMINACION DE LA PENDIENTE EL COLOCADO DE LAS TEJAS ESTA DE ACUERDO A LAS PENDIENTES Y ESTA A SU VEZ DEPENDE DEL LUGAR EN QUE EXPUESTOS
ARMADO DE LISTONES SECOLOCARAN A UNA DISTANCIA 35cm SE RECOMIENDA UTILIZAR LISTONES DE MADERA DE CONSTRUCCION DE 5X5 LA INSTALACION DE LISTONES COMIENZA DE ABAJO HACIA ARRIBA
EN LAS CURVAS DE LA TEJA SE COLOCA LA PRIMERA HILADA DE TEJAS PARALELAS A LA LINEAS DE MAXIMA PENDIENTE SE PUEDE COMENZAR DE LA DERECHA O IZQUIERDA SOPORTE CONTINUO

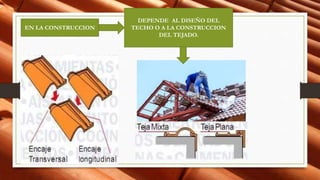

EN LA CONSTRUCCION DEPENDE AL DISEÑO DEL TECHO O A LA CONSTRUCCION DEL TEJADO.
ELECCION DEL MATERIAL TEJAS DE PLASTICO TEJAS DE CERAMICA TEJAS DE CEMENTO APLICACIÓN Y USO
ELECCIÓN DE MATERIAL • La selección de los materiales de las tejas para techos depende de muchas variables con las cuales los contratistas deben estar familiarizados para poder realizar buenas recomendaciones. “Todo depende del grado de inclinación del techo, la estética de la casa, las condiciones encontradas en el vecindario y las condiciones ambientales de la ciudad ’’.
TEJAS DE PLASTICO • MUCHO MÁS LIVIANAS QUE LAS CONVENSIONALES • MÁS ECONÓMICA • SU TAMAÑO ES MAYOR QUE LAS CONVENCIONALES • SON LAVABLES Y NO ABSORBEN AGUA • RESISTEN INCLUSO A LA LLUVIA DE GRANIZO • BRUSCAS DE TEMPERATURA
APLICACIÓN DE LA TEJAS DE PLÁSTICO • PARA SU APLICACIÓN • TORNILLOS • DESARMADOR ELECTRICO • NO SE USA MORTERO
APLICACIÓN DE LA TEJAS DE PLÁSTICO • EMPEZAMOS A UNIR LAS PIEZAS SE COLOCAN LOS TORNILLOS EN LOS • DE IZQUIERDA A DERECHA ORIFICIOS DE LAS TEJAS • DE ABAJO HACIA ARRIBA •
APLICACIÓN DE LA TEJAS DE PLÁSTICO • BRINDA MEJOR SOPORTE AL TRÁNSITO DE PERSONAS.
TEJAS CERÁMICAS • ESTANQUEIDAD AL AGUA(CREA UNA SUP.DONDE NO PASE EL AGUA) • ASEGURADA POR LAS PROPIAS TEJAS • RESISTENCIA A HELADAS • RESISTENCIA AL FUEGO • SE OPONE AL PASO DEL CALOR
APLICACIÓN DE LA TEJAS CERAMICA • PARA SU APLICACIÓN • IMPERMEABILIZANTE PARA LOSA • MORTERO • HERRAMIENTAS DE MANIPULACION
TEJAS CERÁMICAS • IMPERMEABILIZAR PEGA TEJA O MORTERO

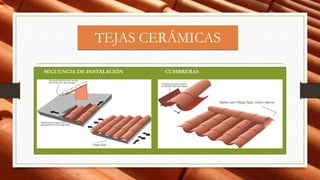

TEJAS CERÁMICAS • SECUENCIA DE INSTALACIÓN CUMBRERAS
TEJAS DE CEMENTO • DISEÑADAS PARA CLIMAS EXTREMOS PARA CLIMAS MUY POR DEBAJO A 0 GRADO CENTÍGRADO Y SUPERIORES A 35 GRADOS. NO ABSORBEN HUMEDAD AISLACIÓN TÉRMICA Y ACÚSTICA RESISTENTE AL FUEGO ASÍSMICAS ALTA RESISTENCIA AL TRANSITO DE PERSONAS FÁCIL INSTALACIÓN
APLICACIÓN DE LA TEJAS DE CEMENTO • SE UTILIZAN COSTANERAS DE 2X2” • CLAVOS DE 4” O TORNILLOS • MARTILLO O DESARMADOR E. • MORTERO
TEJAS DE CEMENTO DE DERECHA A IZQUIERDA Y DE ABAJO HACIA ARRIBA
APLICACIÓN DE LA TEJAS DE CEMENTO • -CUMBRERA • SE NECESITA UNA TABLA DE • GUILLA Y MORTERO
APLICACIÓN DE LA TEJAS DE CEMENTO
APLICANES Y USOS DE LA TEJA DETERMINACION DE LA PENDIENTE EL COLOCADO DE LAS TEJAS ESTA DE ACUERDO A LAS PENDIENTES Y ESTA A SU VEZ DEPENDE DEL LUGAR EN QUE EXPUESTOS
ARMADO DE LISTONES SECOLOCARAN A UNA DISTANCIA 35cm SE RECOMIENDA UTILIZAR LISTONES DE MADERA DE CONSTRUCCION DE 5X5 LA INSTALACION DE LISTONES COMIENZA DE ABAJO HACIA ARRIBA
EN LAS CURVAS DE LA TEJA SE COLOCA LA PRIMERA HILADA DE TEJAS PARALELAS A LA LINEAS DE MAXIMA PENDIENTE SE PUEDE COMENZAR DE LA DERECHA O IZQUIERDA SOPORTE CONTINUO
EN LA CONSTRUCCION DEPENDE AL DISEÑO DEL TECHO O A LA CONSTRUCCION DEL TEJADO.
NORMAS
NORMAS DE LA TEJA DE ASFALTO NORMA DESCRIPCIÓN ASTM D0225-04 ESPECIFICACIÓN PARA TEJAS ASFÁLTICAS (FIELTRO ORGÁNICO) RECUBIERTAS CON GRÁNULOS MINERALES ASTM D0228-05 MÉTODOS DE PRUEBA PARA MUESTREO, PRUEBA Y ANÁLISIS DE TECHOS DE ROLLOS DE ASFALTO, HOJAS DE TAPA Y TEJAS USADAS EN TECHOS E IMPERMEABILIZACIONES ASTM D3018-03 ESPECIFICACIÓN PARA TEJAS ASFÁLTICAS CLASE A RECUBIERTAS CON GRÁNULOS MINERALES

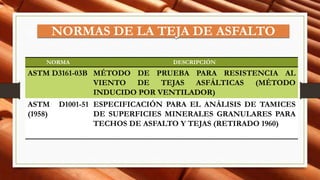

NORMAS DE LA TEJA DE ASFALTO NORMA DESCRIPCIÓN ASTM D3161-03B MÉTODO DE PRUEBA PARA RESISTENCIA AL VIENTO DE TEJAS ASFÁLTICAS (MÉTODO INDUCIDO POR VENTILADOR) ASTM D1001-51 (1958) ESPECIFICACIÓN PARA EL ANÁLISIS DE TAMICES DE SUPERFICIES MINERALES GRANULARES PARA TECHOS DE ASFALTO Y TEJAS (RETIRADO 1960)
NORMAS DE LA TEJA DE ARCILLA NORMA BOLIVIANA NORMA ASTM NORMA ESPAÑOLA DESCRIPCIÓN NB 1211006 ASTM 4016 UNE 67.035 RESISTENCIA A LA FLEXIÓN NB 1211007 UNE 67.033 RESISTENCIA A LA PERMEABILIDAD NB 1211008 UNE 67.034 RESISTENCIA A LA HELADA
NORMAS DE LA TEJA DE ARCILLA NORMA BOLIVIANA NORMA ASTM NORMA ESPAÑOLA DESCRIPCIÓN ASTM C1568-05 MÉTODO DE PRUEBA PARA LA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE RESISTENCIA MECÁNICA AL LEVANTAMIENTO) ASTM C1570-03 MÉTODO DE PRUEBA PARA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE PERMEABILIDAD AL AIRE) ASTM C 87 DETERMINACIÓN DE TERRENOS DE ARCILLA DE PARTÍCULAS DE LA FABRICACIÓN DE TEJA
NORMAS DE LA TEJA DE PLÁSTICO NORMA DESCRIPCIÓN ASTM D5036-99 PRÁCTICA PARA LA APLICACIÓN DE CUBIERTAS DE TEJAS DE POLI (CLORURO DE VINILO) ADHERIDAS ASTM 227 TELAS TERMOPLÁSTICO UTILIZADO EN CUBIERTAS ASTM D0570-98 MÉTODO DE PRUEBA PARA LA ABSORCIÓN DE AGUA DE PLÁSTICOS ASTM D0695-02A MÉTODO DE PRUEBA PARA PROPIEDADES COMPRESIVAS DE PLÁSTICOS RÍGIDOS ASTM D0746-04 MÉTODO DE PRUEBA PARA LA TEMPERATURA DE FRAGILIDAD DE PLÁSTICOS Y ELASTÓMEROS POR IMPACTO
NORMAS DE LA TEJA DE FIBRA DE VIDRIO NORMAS DE LA TEJA DE FIBRA DE VIDRIO NORMA DESCRIPCIÓN ASTM D3462-04 ESPECIFICACIÓN PARA TEJAS ASFÁLTICAS HECHAS DE FIELTRO DE VIDRIO Y RECUBIERTAS CON GRÁNULOS MINERALES ASTM D5319- 97R01 ESPECIFICACIÓN PARA PANELES DE PARED Y TECHO DE POLIÉSTER REFORZADO CON FIBRA DE VIDRIO ASTM D5359- 98R04 ESPECIFICACIÓN PARA VIDRIO RECUPERADO DE DESECHOS PARA SU USO EN LA FABRICACIÓN DE FIBRA DE VIDRIO ASTM D1919-65 ESPECIFICACIÓN PARA PANEL DE PLÁSTICO ESTRUCTURAL CORRUGADO TERMOESTABLE REFORZADO CON FIBRA DE VIDRIO (RETIRADO EN 1967)
NORMAS DE LA TEJA DE FIBRA DE HORMIGÓN NORMA DESCRIPCIÓN ASTM C1185-03 MÉTODOS DE PRUEBA PARA MUESTREO Y PRUEBA DE TEJAS PLANAS DE FIBROCEMENTO SIN ASBESTO, TEJADOS Y TEJAS, Y TABLILLAS ASTM C1225-04 ESPECIFICACIÓN PARA TEJAS, BATIDOS Y TABLILLAS PARA TECHOS DE FIBRA DE CEMENTO SIN ASBESTO ASTM C1459-04E01 ESPECIFICACIÓN PARA EL RENDIMIENTO DE SISTEMAS DE TEJAS SACUDIR, GUIJARROS Y PIZARRA DE CEMENTO REFORZADO CON FIBRA SIN AMIANTO

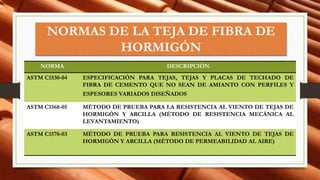

NORMAS DE LA TEJA DE FIBRA DE HORMIGÓN NORMA DESCRIPCIÓN ASTM C1530-04 ESPECIFICACIÓN PARA TEJAS, TEJAS Y PLACAS DE TECHADO DE FIBRA DE CEMENTO QUE NO SEAN DE AMIANTO CON PERFILES Y ESPESORES VARIADOS DISEÑADOS ASTM C1568-05 MÉTODO DE PRUEBA PARA LA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE RESISTENCIA MECÁNICA AL LEVANTAMIENTO) ASTM C1570-03 MÉTODO DE PRUEBA PARA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE PERMEABILIDAD AL AIRE)
NORMAS DE LA TEJA DE METAL NORMA DESCRIPCIÓN ASTM C0635-04 ESPECIFICACIÓN PARA LA FABRICACIÓN, EL RENDIMIENTO Y LA PRUEBA DE SISTEMAS DE SUSPENSIÓN DE METAL PARA TECHOS ACÚSTICOS DE TEJAS Y TECHOS ACÚSTICOS ASTM F1267-01 ESPECIFICACIÓN PARA METAL, ACERO EXPANDIDO ASTM B0244-97R02 MÉTODO DE PRUEBA PARA LA MEDICIÓN DEL ESPESOR DE RECUBRIMIENTOS ANÓDICOS EN ALUMINIO Y OTROS RECUBRIMIENTOS NO CONDUCTORES EN METALES BASE NO MAGNÉTICOS CON INSTRUMENTOS DE CORRIENTE DE FOUCAULT
PRESENTACION DE ENSAYOS ENSAYO A LA FLEXION ENSAYO A LA COMPRESION ENSAYO A LA IMPERMEABILIAD
ENSAYO DE RESISTENCIA A LA FLEXION DEL CEMENTO CONCRETO LA RESISTENCIA A FLEXIÓN (EN N/MM²) SECA
ENSAYO DE RESISTENCIA A LA COMPRESION TEJA DE CONCRETO EN ESTE ENSAYO SE REPORTA LA EDAD Y EL VALOR DE RESISTENCIA PROMEDIO DE LAS PROBETAS.
ENSAYO DE RESISTENCIA A LA IMPERMEABILIDAD DE LA TEJA DE ARCILLA EN ESTE ENSAYO SE REPORTA LA EDAD DE LAS TEJAS Y EL NÚMERO DE GOTAS QUE ATRAVIESAN LA TEJA EN EL TIEMPO EVALUADO.
TIPOS DE TEJAS

Más contenido relacionado

PPTX
Materiales de coberturas
porEnrique Samillan

PDF
aluminio en la construcción
pormfriz

PPTX
12 cubiertas
porRichard Jimenez

PPTX
Cubiertas de concreto
porUNACH - Facultad de Arquitectura.

PPTX
Muros divisorios
poreersfa

PPTX
Cimbra
porAlejandra Ortiz

PDF
Techos
porMarie Mendoza

PPTX
Prefabricados estructurales
porprofejaramillo

Materiales de coberturas
porEnrique Samillan

aluminio en la construcción
pormfriz

12 cubiertas
porRichard Jimenez

Cubiertas de concreto
porUNACH - Facultad de Arquitectura.

Muros divisorios
poreersfa

Cimbra
porAlejandra Ortiz

Techos
porMarie Mendoza

Prefabricados estructurales
porprofejaramillo


La actualidad más candente

PDF
modelos analogos en la arquitectura
porbayfred33

DOCX
La arquitectura textil o tenso estructuras
pormelyandy

PDF
Vidrio
porFrancisco Vazallo

PPTX
Estructura de grandes luces
porEduardoCedeo9

PDF
La madera
porFrancyDanielaCaceres

DOCX
Losas aligeradas o encasetonadas
porFrancisco Javier Martinez Tapia

PPT
Sistemas constructivos
porfredyteran

PPT
Sistemas industrializados
porUGC / ULSA / UA

PPTX
instalaciones especiales en la construcción
porrosmy condori

PPTX
Entramados de cubierta en madera trabajo Dariana y Eliurd
porDary Robledo

PPTX
Bajadas de aguas negras y aguas pluviales
porAna Karen Gonzalez

PPTX
La zapata (cimentacion)
porShaylin Santana

PPTX
Vigas de Madera
porAna Belen Torres Valladarez

PPTX
SISTEMAS ESTRUCTURALES, ARMONÍA ESTRUCTURAL, EJEMPLOS DE EDIFICIOS ALTOS EN V...
porKaréh Karina Hernandez

PDF
Proyecto arquitectónico "Mercado gastronómico"
porYoan Beltrán

PPTX
Carpinteria madera
porAAlvaro01

PPTX
Losas, definición y clasificación
porEdilio José González Pitter

DOCX
Vigueta y bovedilla
porLuis Alberto Velázquez Núñez

DOCX
Tipos de prefabbricados
porMarlen Cruz

PPTX
Losas
porpinj

modelos analogos en la arquitectura
porbayfred33

La arquitectura textil o tenso estructuras
pormelyandy

Vidrio
porFrancisco Vazallo

Estructura de grandes luces
porEduardoCedeo9

La madera
porFrancyDanielaCaceres

Losas aligeradas o encasetonadas
porFrancisco Javier Martinez Tapia

Sistemas constructivos
porfredyteran

Sistemas industrializados
porUGC / ULSA / UA

instalaciones especiales en la construcción
porrosmy condori

Entramados de cubierta en madera trabajo Dariana y Eliurd
porDary Robledo

Bajadas de aguas negras y aguas pluviales
porAna Karen Gonzalez

La zapata (cimentacion)
porShaylin Santana

Vigas de Madera
porAna Belen Torres Valladarez

SISTEMAS ESTRUCTURALES, ARMONÍA ESTRUCTURAL, EJEMPLOS DE EDIFICIOS ALTOS EN V...
porKaréh Karina Hernandez

Proyecto arquitectónico "Mercado gastronómico"
porYoan Beltrán

Carpinteria madera
porAAlvaro01

Losas, definición y clasificación
porEdilio José González Pitter

Vigueta y bovedilla
porLuis Alberto Velázquez Núñez

Tipos de prefabbricados
porMarlen Cruz

Losas
porpinj


Similar a TIPOS DE TEJAS

PDF
MATERIALES DE CONSTRUCCION PETREOS ARTIFICIALES.pdf
porAleMercado8

PDF
Cubiertas y techos
porrosalessa

PPTX
TECNOLOGÍA DE LOS MATERIALES - DERIVADOS DE LA ARCILLA
porAlexCalsinCondori

PPTX
Materiales de la construcción
porPaula Sierra

PPT
Aglomerantes
poredward castillo huaman

PPTX
TEJAS
porDavies Polo Diaz

PPT
Tejas planas
poradriana

PPTX
LAS TEJAS SINTETICAS EN LA ACTUALIDAD 2019.pptx
porEdgarAldana16

DOCX
Armaduras y tipos de armaduras para techos
porDeiby Requena Marcelo

PPT
Techos de tejas de cemento
porJorge Marulanda

PPTX
DIAPOSITIVAS TECHOS..pptx
porHOLGUERHELARTCHOQUEC

PPTX
Sistemas Tecnicos. Estructura de Aluminio y vidrio en ventanas paredes y puer...
porallison V

PPT
LOS MATERIALES DE CUBIERTAS EXPOSICION.ppt
porJUANOSCARVILLARROELA

PPTX
Usos de las Tejas en la Construcción .pptx
porIsabellaGonzlez23

PPTX
TEJA
porDavies Polo Diaz

PPTX
Tejas
porDavies Polo Diaz

PDF
CUBIERTAS (como es el proceso de colocación en un ambiente).pdf
porChuquimiaGallardoMAl

PPT
Cubiertas Y Reenteramiento
porMauricio Jimenez

DOCX
Tele 6
porivannsanchez

PDF
Umoron c1-techo-cubierta
porpablocapfed

MATERIALES DE CONSTRUCCION PETREOS ARTIFICIALES.pdf
porAleMercado8

Cubiertas y techos
porrosalessa

TECNOLOGÍA DE LOS MATERIALES - DERIVADOS DE LA ARCILLA
porAlexCalsinCondori

Materiales de la construcción
porPaula Sierra

Aglomerantes
poredward castillo huaman

TEJAS
porDavies Polo Diaz

Tejas planas
poradriana

LAS TEJAS SINTETICAS EN LA ACTUALIDAD 2019.pptx
porEdgarAldana16

Armaduras y tipos de armaduras para techos
porDeiby Requena Marcelo

Techos de tejas de cemento
porJorge Marulanda

DIAPOSITIVAS TECHOS..pptx
porHOLGUERHELARTCHOQUEC

Sistemas Tecnicos. Estructura de Aluminio y vidrio en ventanas paredes y puer...
porallison V

LOS MATERIALES DE CUBIERTAS EXPOSICION.ppt
porJUANOSCARVILLARROELA

Usos de las Tejas en la Construcción .pptx
porIsabellaGonzlez23

TEJA
porDavies Polo Diaz

Tejas
porDavies Polo Diaz

CUBIERTAS (como es el proceso de colocación en un ambiente).pdf
porChuquimiaGallardoMAl

Cubiertas Y Reenteramiento
porMauricio Jimenez

Tele 6
porivannsanchez

Umoron c1-techo-cubierta
porpablocapfed


Último

PDF
Res Ex CNE 7 - 2026 Aprueba IT Rectificado SSAA 20-24.pdf
porAlexis Muñoz González

PPTX
Presentacion_Club_Robotica_Final 2025 .pptx
porkevinicaza1412

PPTX
PERFIL ESTATIGRAFICO E INFORME DE EXPLORACION-VILLAYZAN.pptx
pornoemark

PDF
1. Introduccion e Higiene Alimentaria.pdf
porssuser5ab61b1

PDF
W01 SHE Te informa 29 Diciembre al 04 Enero.pdf
porgrupo MV

PDF
CAPACITACION LEY 29783 LEY DE SEGURIDAD Y SALUD EN EL TRABAJO Y SU REGLAMENTO...
porluisinhoclemente

PDF
Instrumentacion industrial introducciónn
porssuser5ab61b1

PPTX
Candadeo y Etiquetado LOTO en trabajos industriales.pptx
porTecnologico de Minatitlan

PPTX
DFDROSANA presentacion de trabajo de grado unellez guasdualito estado apure v...
porRossanaAragoza

PPTX
precursores_12.pptx descripción generall
porLuisFontalvo17

PPTX
SEGURIDAD BASADA AL COMPORTAMIENTO APLICADO EN EMPRESAS .pptx
porluisinhoclemente

PDF
Determinación del Diámetro Crítico y Análisis de Descarga de un depósito.pdf
porIngeMek

PPTX
LEY 32069 Ley de Contrataciones con el Estado
porobrascharat2021

PPTX
515855691-2-Drenaje SUBTERRANEO -U3.pptx
porHumbertoGavilanes

PDF
EXPO COLEDOCOLITIASIS Y COLANGITIS MEDICINA
porJENNIFERDANIELAMARTI1

PPTX
presentacion de trabajo de grado unellez guasdualito estado apure venezuela v...
porRossanaAragoza

PPTX
La ecologia en la vida de todas las personas
porjesicaalvarez502

PPTX
DEFORMACIONES VOLUMETRICAS y chapas.pptx
porAlbertoLuna763392

DOCX
MEMORIA DESCRIPTIVA- ESPECIFICACIONES TÉCNICAS_IIEE_MULTIFAMILIAR.docx
porLeonelaHernandez9

Res Ex CNE 7 - 2026 Aprueba IT Rectificado SSAA 20-24.pdf
porAlexis Muñoz González

Presentacion_Club_Robotica_Final 2025 .pptx
porkevinicaza1412

PERFIL ESTATIGRAFICO E INFORME DE EXPLORACION-VILLAYZAN.pptx
pornoemark

1. Introduccion e Higiene Alimentaria.pdf
porssuser5ab61b1

W01 SHE Te informa 29 Diciembre al 04 Enero.pdf
porgrupo MV

CAPACITACION LEY 29783 LEY DE SEGURIDAD Y SALUD EN EL TRABAJO Y SU REGLAMENTO...
porluisinhoclemente

Instrumentacion industrial introducciónn
porssuser5ab61b1

Candadeo y Etiquetado LOTO en trabajos industriales.pptx
porTecnologico de Minatitlan

DFDROSANA presentacion de trabajo de grado unellez guasdualito estado apure v...
porRossanaAragoza

precursores_12.pptx descripción generall
porLuisFontalvo17

SEGURIDAD BASADA AL COMPORTAMIENTO APLICADO EN EMPRESAS .pptx
porluisinhoclemente

Determinación del Diámetro Crítico y Análisis de Descarga de un depósito.pdf
porIngeMek

LEY 32069 Ley de Contrataciones con el Estado
porobrascharat2021

515855691-2-Drenaje SUBTERRANEO -U3.pptx
porHumbertoGavilanes

EXPO COLEDOCOLITIASIS Y COLANGITIS MEDICINA
porJENNIFERDANIELAMARTI1

presentacion de trabajo de grado unellez guasdualito estado apure venezuela v...
porRossanaAragoza

La ecologia en la vida de todas las personas
porjesicaalvarez502

DEFORMACIONES VOLUMETRICAS y chapas.pptx
porAlbertoLuna763392

MEMORIA DESCRIPTIVA- ESPECIFICACIONES TÉCNICAS_IIEE_MULTIFAMILIAR.docx
porLeonelaHernandez9


TIPOS DE TEJAS

  • 1.
  • 2.
    INDICE 1.ANTECEDENTES 2.RESEÑA HISTORICA 3.DEFINICION 4.EXTRACCION 5.CLASIFICACION 6.PROPIEDADES -FISICAS -QUIMICAS -MECANICAS -SENSORIALES -GEOLOGICAS 7.ELECCION DEMATERIAL 8.FABRICACION 9.APLICACIÓN Y USO 10.CUADRO DE ENSAYOS SEGÚN DESIGNACION VS NORMA 11.PRESENTACION DE ENSAYOS
  • 3.
  • 4.
    RESEÑA HISTORICA VISTA CIENTIFICA PREHISTORIA EDADANTIGUA EDAD MEDIA EDAD MODERNA EDAD CONTEMPORANEA EN LA ACTUALIDAD
  • 5.
    VISTA CIENTIFICA PREHISTORIA Tenían techosde paja, piel, ramas que no impedían que el agua o las inclemencias del tiempo penetraran dentro de las casas de aquella época.
  • 6.
  • 7.
    VISTA CIENTIFICA EDAD ANTIGUAAlrededor del año 2000 A.C. se empezó a utilizar el barro para fabricar tejas para techo en las civilizaciones mesopotámicas alrededor de los Ríos Tigres y Éufrates y casi al mismo tiempo se empezaron a fabricar en China. Las tejas hechas de barro y piedra, vinieron a sustituir los materiales como la paja y las hojas y revolucionaron inmediatamente la manera de proteger las casas en el mundo antiguo.
  • 8.
  • 9.
    VISTA CIENTIFICA EDAD MEDIA Apartir del siglo XII- XIII ya observamos cómo el uso de las tejas de arcilla cocida retorna al panorama constructivo, sobretodo en la zona de Inglaterra. Nuevos avances en la elaboración de tejas llegaron hasta territorio europeo de manos de la cultura islámica, cuya presencia fue muy notable en la Península Ibérica desde el siglo VIII hasta el siglo XIII d. C..
  • 10.
  • 11.
    EDAD MODERNA VISTA CIENTIFICA Eneste momento se desarrolló la teja denominada de tipo árabe con forma acanalada. La teja árabe no fue inventada por la cultura que le da nombre, sino que se le atribuye un origen romano. A partir del siglo XV, con el inicio de la época de los descubridores europeos, el uso la teja se expandió a territorio americano.
  • 12.
  • 13.
    En el sigloXIX de nuestra era, surge en la zona de Bavaria la primer Teja de concreto, teja que tenía como ventajas mayor durabilidad y resistencia VISTA CIENTIFICA EDAD CONTEMPORANEA
  • 14.
    En la actualidadse fue ampliando la fabricación de las Tejas respecto a diversos materiales. Cómo por ejemplo: TEJA DE ASFALTO TEJA DE ARCILLATEJA DE CONCRETO VARIEDAD DE DISEÑOS MATERIALES, TEXTURAS Y COLORES EN LA ACTUALIDAD
  • 15.
    TEJA DE VIDRIO TEJADE METAL TEJA DE PLÁSTICO
  • 16.
    DEFINICION Pieza con laque se forman cubiertas en los edificios, para recibir y canalizar el agua de lluvia, la nieve, o el granizo. Hay otros modos de formar las cubiertas, pero cuando se hacen con tejas, reciben el nombre de tejados.
  • 17.
    EXTRACCION DE LAS TEJAS TEJASDE ALFARERIA TEJAS PLASTICA TEJAS DE CEMENTO CERAMICA CEMENTO PLASTICO ARCILLA DESGRASANTE AGUA CALIZA YESO ARCILLA ARENA PETROLEO
  • 18.
    TEJAS DE ALFARERIA •CERMICA ARCILLA La arcilla se encuentra en canteras. La extracción se realiza por medios mecánicos.
  • 19.
    TEJAS DE ALFARERIA •CERMICA DESGRASANTE El cuarzo facilita la manipulación de la arcilla, se encuentra en minas Trituradoras para mejor manejo
  • 20.
    TEJAS DE CEMENTO •CEMENTO CALIZA La piedra caliza se puede encontrar más abundante en los extremos poco profundos del agua marina. La explotación de la piedra se realiza por el sistema “open pit” a cielo abierto
  • 21.
    TEJAS DE CEMENTO •CEMENTO ARENA Su extracción se lleva a cabo en zonas costeras y cuencas
  • 22.
    TEJAS DE CEMENTO •CEMENTO YESO Se encuentra en forma de rocas en la superficie o en canteras.
  • 23.
    TEJAS DE CEMENTO •PLASTICO PETROLEO SE ENCUENTRA EN LOS POZOS DE YACIMIENTOS
  • 24.
    CLASIFCASION DE LASTEJAS TIPOS ALFARERIA CEMENTO ASFALTO ARCILLA METAL ORIGEN COLONIALES PORTUGUESAS NORMANDA FRANCESAS FORMA MADERA PIZARRA FOTOVOLTAICA VIDRIO ARABES ROMANAS PLANAS MIXTAS PLASTICAS
  • 25.
    TIPOS ALFARERIA Ofrece una buena proteccióny es de bajo mantenimiento Usadas en las zonas superiores de construcción
  • 26.
    TIPOS CEMENTO Se producen en moldesy en sólo una pieza que une la cobija y el canal. Son más resistentes y más económicas
  • 27.
    TIPOS ASFALTO Son muy económicas y funcionales Cuentancon refuerzos de vidrio u orgánicos, siendo así impermeables y laminadas. Poseen gran cantidad de diseños
  • 28.
    TIPOS ARCILLA Son usadas enel estilo arquitectónico southwest Son bastante duraderas, aunque por golpes o roces pueden astillarse y requerir un cambio, como mantenimiento anual. Por ser porosas absorben la humedad, por lo que pueden quebrarse también en casos de helada.
  • 29.
    TIPOS METAL Son ideales para construccionesen climas de tormentas. Su lámina de piedra y acrílico las hace resistentes a golpes y a los cambios de temperatura. Las hay de aluminio, acero, acero gravillado, y cobre.
  • 30.
    TIPOS MADERA Son realizadas con maderaaserrada o fragmentada Estas tejas son tratadas para impedir el desarrollo de moho, hongos y algas
  • 31.
    TIPOS PIZARRA Son realizadas a partirde rocas, son algo más costosas y pesadas Son más duraderas (pueden resistir el paso de hasta 100 años, o más). Requieren de una instalación especializada
  • 32.
    TIPOS VIDRIO Es la utilizadaen zonas de poca luz, pues permiten el ingreso de esta Son también menos resistentes, más pesadas, y requieren de un mantenimiento regular.
  • 33.
    TIPOS FOTOVOLTAICA Estas tejas sonlas utilizadas en la colocación de paneles solares, que aprovechan la luz solar para producir energía eléctrica y calórica.
  • 34.
    ORIGEN COLONIALES Son distinguidas, elegantes,y permiten una colocación bien prolija. Son más clásicas en aspecto.
  • 35.
    ORIGEN NORMANDAS Son ideales enpizarra, estas tejas son prácticas y simples, permiten un estilo arquitectónico más lineal y funcional en construcciones modernas.
  • 36.
    ORIGEN FRANCESAS Son distinguidas, elegantes,y permiten una colocación bien prolija. Son más clásicas en aspecto.
  • 37.
    ORIGEN PORTUGUESAS Tiene un estilomuy tradicional, distinguido, menos sobrio y más clásico, algo añejo.
  • 38.
    FORMA ARABES Tienen un soloelemento de forma semi cónica con un corte longitudinal al centro. Se la puede utilizar para tejados como también para canaletas, cumbreras y otras.
  • 39.
    FORMA ROMANAS Son una piezasemi cilíndrica plana con bordes laterales elevados. Las hay mayormente de piedra y de alfarería.
  • 40.
    FORMA PLANAS Son piezas acanaladasque se solapan entre sí, y requieren de otras piezas para su encastre y lima. Pueden ser confeccionadas en alfarería o en mortero de cemento.
  • 41.
    FORMA MIXTAS Poseen un canaly una cobija unidas en una misma pieza que tiene un sector plano.
  • 42.
    FORMA PLASTICAS Es la másaislante de todas (de temperatura y ruidos especialmente), y las hay en dos tipos: de cumbrera y de canoa
  • 43.
    PROPIEDADES PROPIEDADE S DE LATEJA DE CONCRETO PROPIEDADE S DE LA TEJA DE ARCILLA PROPIEDADE S DE LA TEJA DE ASFALTO PROPIEDADE S DE LA TEJA DE METAL PROPIEDADE S DE LA TEJA DE VIDRIO PROPIEDADE S DE LA TEJA DE PLASTICO
  • 44.
    PROPIEDADES DE LAS TEJASDE CONCRETO SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS
  • 45.
    PROPIEDADES SENSORIALES COLOR CUANDO SEHABLA DEL COLOR DE LA TEJA DE CONCRETO PODEMOS DECIR QUE NO EXISTE COLOR UNICO DEL PRODUCTO TEXTURA LAS TEJAS DE CONCRETO POR LO GENERAL PRESENTAN UNA TEXTURA RUGOSA SEMI POROSA BRILLO ESTE TIPO DE TEJA NO PRESENTA BRILLO ALGUNO
  • 46.
    PROPIEDADES FISICO-QUIMICAS TRANSPARENCIA ESTE TIPODE TEJA DEBIDO AL MATERIAL DE CONSTRUCCION NO PRESENTA TRANSPARENCIA METEORIZACION DEBIDO A LOS FACTORES NATURALES COMO EL VIENTO ,LLUVIA Y EL CALOR ,ESTE SUFRE CAMBIOS EN SU APARIENCIA COMO EN SU ESTRUCTURA
  • 47.
    CONDUCTIVIDAD TERMICA LA TEJADE CONCRETO TIENE UNA CONDUCTIVIDAD TERMICA DE 1.7 W/m.K CON UNA DENCIDAD DE 2.3 g/cm3 CONDUCTIVIDAD ELECTRICA • EL MATERIAL DEL CUAL ESTA COMPUESTA DICHA TEJA (CONCRETO) NO ES UN CONDUCTOR ELECTRICO MAS A LO CONTRARIO ES UN AISLANTE.
  • 48.
    PROPIEDADES MECANICAS DUREZA LA MEZCLADE 1 PORCION DE CEMENTO PORTLAND Y 3 DE ARENA LE PROPORCIONA UNA DUREZA DE 160 Kg/cm2 FRENTE A LA PRESIÓN. TENACIDAD Y FRAGILIDAD FRENTE A LA TENACIDAD (RESISTENCIA A LA FRAJMATACION ) ESTA ES CAPAS RESISTEN CON TRANQUILIDAD GRANDES CARGAS
  • 49.
    TODA ESTRUCTURA DECONCRETO PRESENTA UN GRADO DE ELASTICIDAD MINIMO CASI DESPRECIABLE Y PARA EL TAMAÑO DE ESTA ES EQUIVALENTE A CERO
  • 50.
    ECOLOGICAS TOXICIDAD EL MATERIAL DELCUAL ESTA COMPUESTA DICHA TEJA PUEDE GENERAR IRITACION EN LA PIEL EN CASO DE ESTAR EN CONTACTO CON ELLA RECICLADO EL RECICLADO DEL CONCRETO SE REALIZA A PARTIR DE LAS DEMOLICIONES Y SE LAS PUEDE RECICLAR COMO AGREGADOS PARA ESTRUCTURAS GRANDES
  • 51.
    PROPIEDADES DE LA TEJADE ASFALTO SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS
  • 52.
  • 53.
    No varia latextura son generalmente granuladas. Varia según el pigmento utilizado en la elaboración de la Teja. BRILLO No presenta brillo
  • 54.
  • 55.
    • TRANSPARENCIA En estetipo de teja no presenta transparencia. METEORIZACION Con el tiempo como cualquier tipo de material sufre un cambio de color, baja la resistencia
  • 56.
    • CONDUCTIVIDAD TERMICA Conductividad térmicaes alrededor de 0.16 vatio/metro . ºc El coeficiente de expansión cúbica del asfalto es alrededor de 0.0006/ºc. CONDUCTIVIDAD ELECTRICA no se presenta conductividad eléctrica
  • 57.
  • 58.
    TENACIDAD Y FRAGILIDAD Elasfalto tiene una alta resistencia. La resistencia decrece con el incremento de la temperatura • DUREZA La mayor o menor dureza de la teja asfáltica depende de las condiciones de destilación, tales como presión, temperatura y tiempo
  • 59.
    ELASTICIDAD Y PLASTICIDAD Lateja asfáltica no presenta elasticidad ni plasticidad. RESISTENCIA MECANICA La teja Asfáltica tiene buena resistencia ya que fácilmente soporta una persona encima de ella.
  • 60.
  • 61.
    • TOXICIDAD La tejaasfáltica tiene un nivel de toxicidad bajo. Bajo RECICLABILIDAD Las tejas de asfalto no son reciclables BIODEGRABILIDAD No son Biodegradables, tardan cientos de años en degradarse por ser de materia prima del petróleo.
  • 62.
    PROPIEDADES DE LA TEJADE ARCILLA SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS
  • 63.
    PROPIEDADES SENSORIALES DE LATEJA DE ARCILLA COLOR TEXTURA BRILLO
  • 64.
    COLOR El color puedepuede variar según el color de la arcilla:  Arcilla roja  Arcila amarilla
  • 65.
    • BRILLO • Elesmalte aplicado en la cara superficial logra proteger a la teja, pero también le confiere una mayor intensidad al color . Se puede aplicar a todas las tejas sin tomar en cuenta el origen.
  • 66.
  • 67.
    TRANSPARENCIA No presenta transparencia. Porqueno deja pasar fácilmente la luz Y es totalmente visible. METEORIZACION Consiste en someter a la teja a la acción de elementos atmosféricos.
  • 68.
    CONDUCTIVIDAD TERMICA La conductividadde la teja de arcilla Conductividad térmica 0,46 (W/(m·K)) CONDUCTIVIDAD ELECTRICA Las Tejas de arcilla no presentan ninguna conductividad eléctrica.
  • 69.
  • 70.
    DUREZA DE TEJADE ARCILLA • La dureza de la teja de arcilla es de 3.3 y se encuentra entre 3 y 4 de la tabla de MOHS. TENACIDAD Y FRAGILIDAD La teja de arcilla se clasifica como material frágil (Escala de MOHS).
  • 71.
    ELASTICIDAD Y PLASTICIDAD Enlas tejas de arcilla no se presenta elasticidad ni plasticidad . RESISTENCIA MECANICA Un material tiene resistencia mecánica cuando soporta esfuerzos sin romperse
  • 72.
    PROPIEDADES ECOLOGICAS DE LA TEJADE ARCILLA TOXICIDAD RECICLABILIDAD BIODEGRABILIDAD
  • 73.
    TOXICIDAD En las tejasno se presenta Toxicidad (materias primas), pero puede presentarse en tejas plásticas . RECICLABILIDAD Las tejas si puede ser reciclables Viendo el desgaste de las mismas.
  • 74.
    BIODEGRABILIDAD • Los restosde las tejas de concreto cerámica sin biodegradables (materia prima)  Tejas de metal y plástica (no son biodegradables).
  • 75.
    PROPIEDADES DE LAS TEJASDE METAL SENSORIALES FISICO-QUIMICAS MECANICAS ECOLOGICAS
  • 76.
    PROPIEDADES SENSORIALES COLOR AL TERMINAREL PROCESO DE FABRICACION EL COLOR SIEMPRE SERA PLATEADO BRILLOSO PERO SE PUEDE CAMBIAR SEGÚN LA PINTURA QUE QUERAMOS TEXTURA LA TEXTURA PUEDEN VARIAR EN MIL FORMAS SEGÚN EL DISEÑO QUE QUERAMOS , SEGÚN LA MAQUINA QUE USEMOS PARA LA FABRICACION. SI PRESENTA BRILLO , POR SER SU MATERIA PRIMA EL METAL. BRILLO
  • 77.
    PROPIEDADES FISICO-QUIMICAS TRANSPARENCIA ESTE TIPODE TEJA NO PRESENTA TRANSPARENCIA POR QUE EL METAL QUE MAS SE USA ES EL ACERO. METEORIZACION DEBIDO A LOS FACTORES NATURALES COMO LA LLUVIA LA ,HUMEDAD Y EL CALOR DEL SOL, PRESENTA OXIDACION Y DESGASTE.
  • 78.
    CONDUCTIVIDAD TERMICA CONDUCTIVIDAD ELECTRICA Laspropiedades eléctricas de los metales tienen su origen en su micro estructura cristalina y en su estructura electrónica asociada Para cada temperatura, existe una correlación de tipo lineal entre la conductividad térmica y eléctrica.
  • 79.
    PROPIEDADES MECANICAS DUREZA TENACIDAD YFRAGILIDAD Tenacidad de un cuerpo es la resistencia que opone a la rotura al ser sometido a un esfuerzo. Fragilidad es lo contrario a la tenacidad. En mineralogía, la dureza se define como la resistencia al rayado de la superficie lisa de un mineral.
  • 80.
    ELASTICIDAD El máximo esfuerzoque un material puede soportar antes de quedar permanentemente deformado se denomina límite de elasticidad.
  • 81.
    PROPIEDADES DE LAS TEJASDE FIBRA DE VIDRIO SENSORIALES FISICO-QUIMICAS ECOLOGICAS
  • 82.
    PROPIEDADES SENSORIALES • COLOR Sefabrican de colores diversos, cuyo resultado es una teja con color/mejor apariencia estética. TECTURA La textura de la teja de fibra de vidrio es liza y fina. BRILLO En este tipo de teja se puede ver que presenta alto brillo por ser su materia prima la fibra de vidrio
  • 83.
    PROPIEDADES FISICO-QUIMICAS TRANSPARENCIA Si presentatransparencia por textura de la fibra de vidrio CONDUCTIVIDAD TERMICA La cubierta en fibra de vidrio, posee aditivos con retardantes a la acción del fuego, antioxidantes, protector U.V CONDUCTIVIDAD ELECTRICA Podemos ver que las teja de fibra de vidrio dopada con resina es altamente conductor de electricidad METEORIZACION El desgaste de la teja es por adelgazamiento natural, no por cristalización. Dura mas tiempo a la intemperie.
  • 84.
    PROPIEDADES ECOLOGICAS TOXICIDAD No sedispone de datos cuantitativos sobre la toxicidad de este producto. RECICLABILIDAD Y BIODEGRADABILIDAD No es degradable, pero es reciclable debido a que esta hecho de vidrio tiene suficiente flexibilidad para ser usado como fibra.
  • 85.
    PROPIEDADES DE LASTEJAS PLASTICAS SENSORIAL ES FISICO- QUIMICAS
  • 86.
    SENSORIALES • COLOR La eleccióny el desarrollo de los colores ideales involucran aspectos más complejos. TEXTURA La textura de la teja plástica es casi siempre liza . Por su materia prima el plástico. BRILLO Por ser creado de la materia prima del plástico presenta brillo.
  • 87.
    FISICO-QUIMICAS TRANSPARENCIA Puede presentar transparencia, como también no. METEORIZACION El desgaste de la teja es por adelgazamiento natural, no por cristalización. Dura mas tiempo a la intemperie. CONDUCCION TERMICA Y ELECTRICA Si presenta conductividad térmica , es fácil conductor del fuego. y por otro lado no es conductor eléctrico.
  • 88.
  • 89.
    EXTRACCION Y SELECCION DELMATERIAL TRITURACION AMASADO MOLDEADO SECADO COCCION PRUEBA DE RESISTENCIA PROCESO DE FABRICACION DE LA TEJA DE ARCILLA
  • 90.
    • Extracción dela arena y arcilla • Mezclar y humectar • Amasado de la mezcla, hasta alcanzar una consistencia plástica (dejar reposar durante 3 días) • Moldeado (con la ayuda de 2 moldes se procede a la formación de las tejas) • Secado del producto (aire libre) • La cocción de 9 a 10 horas de las tejas no debe ser interrumpido ya que esto podría generar fallas
  • 92.
    • Extracción delmaterial • Trituración y molido de la arcilla • Transporte a la cámara de amasado • Mesclado de la arcilla y aditivo químicos que que aportan a la resistencia mecánica y permeabilidad • Amasado y extracción de aire • Moldeando la forma deseada • Cortado de la barra de cerámica (para esto se utiliza hilos acerados) FABRICACION INDUSTRIAL
  • 93.
    • Secado dela piezas a aire libre • (de 1 a 2 días dependiendo el ambiente) • La cocción no debe ser interrumpida ya que esta podría generar deformaciones o fallas frente alas resistencias mecánicas • El horno debe estar a temperaturas mayores a 1000 ºC Una vez fuera del horno esta debe enfriarse rápidamente • Prueba de resistencia • Comercialización.
  • 94.
    FABRICACION DE LATEJA DE CONCRETO EXTRACCION Y SELECCION DEL MATERIAL TRITURACION DE AGREGADOS AMASADO (MEZCLADO) MOLDEADO SECADO PRUEBA DE RESITENCIA
  • 95.
    • Para lamezcla se necesita tres porciones de arena , una de cemento portland y agua luego se procede a la mezcla de estos tres ingredientes ya sea de forma manual o con una mezcladora. • Una vez hecha la mezcla se procede al moldeado de lo que será la teja de concreto Mezclar la arena ,cemento portland y agua con la ayuda de la mezcladora ya que el proceso es mucho mas rápido al anterior. La maquina (UNO EVOLUZIONE 500), que recibe la mezcla extrae el aire ,moldea ,corta ,dando así el producto acabado.
  • 96.
    PROCESO DE FABRICACION DELA TEJA DE METAL PLANCHA (Ancho 830cm) MOLDEADO CORTADO PRUEBA DE RESISTENCIA
  • 97.
    • Para sufabricación se necesita rollos de laminas de acero inoxidable, semiacerado de un ancho 830mm y de un grosor de longitud variable . Con la ayuda de la maquina (MARCA MANEK ) se procede a la ondulación de la hoja. Esta maquina también se encarga de cortarlas a la medida deseada .
  • 98.
    PROCESO DE FABRICACIONTEJA ASFALTICA EXTRACCION Y SELECCION DEL MATERIAL PULVERIZACION DE LOS MINERALES APLICACIÓN DE LAS DISTINTAS CAPAS APLANADO ,PINTADO Y CORTADO ENTREGA DE PRODUCTO
  • 99.
    Extracción, selección ytrituración de los minerales (granos menores a 1 mm) Aplicación de las distintas capas • Capa refuerzo dura • Asfalto –fibra de vidrio-asfalto • Capa granulada (minerales) Aplanado pintado y cortado
  • 100.
    EXTRACCION Y SELECCIONDEL MATERIAL MEZCLA DE LOS AGREGADOS MOLDEADO Y CORTADO SECADO Y SELECCION DE PRODUCTO PRUEBA A LAS RESISTENCIA MECANICA ENTREGA DE PRODUCTO PROCESO DE FABRICACION TEJA DE FIBROCEMENTO
  • 101.
    PLANCHAS DE POLIPROPILENO CALENTADODE PLANCHAS MOLDEADO ENFRIAMIENTO (constante) PRUEBA A LAS RESISTENCIAS MECANICAS PROCESO DE FABRICACION TEJA PLASTICA
  • 102.
    APLICANES Y USOSDE LA TEJA DETERMINACION DE LA PENDIENTE EL COLOCADO DE LAS TEJAS ESTA DE ACUERDO A LAS PENDIENTES Y ESTA A SU VEZ DEPENDE DEL LUGAR EN QUE EXPUESTOS
  • 103.
    ARMADO DE LISTONES SECOLOCARAN AUNA DISTANCIA 35cm SE RECOMIENDA UTILIZAR LISTONES DE MADERA DE CONSTRUCCION DE 5X5 LA INSTALACION DE LISTONES COMIENZA DE ABAJO HACIA ARRIBA
  • 104.
    EN LAS CURVASDE LA TEJA SE COLOCA LA PRIMERA HILADA DE TEJAS PARALELAS A LA LINEAS DE MAXIMA PENDIENTE SE PUEDE COMENZAR DE LA DERECHA O IZQUIERDA SOPORTE CONTINUO
  • 105.
    EN LA CONSTRUCCION DEPENDEAL DISEÑO DEL TECHO O A LA CONSTRUCCION DEL TEJADO.
  • 106.
    ELECCION DEL MATERIAL TEJAS DE PLASTICO TEJASDE CERAMICA TEJAS DE CEMENTO APLICACIÓN Y USO
  • 107.
    ELECCIÓN DE MATERIAL •La selección de los materiales de las tejas para techos depende de muchas variables con las cuales los contratistas deben estar familiarizados para poder realizar buenas recomendaciones. “Todo depende del grado de inclinación del techo, la estética de la casa, las condiciones encontradas en el vecindario y las condiciones ambientales de la ciudad ’’.
  • 108.
    TEJAS DE PLASTICO •MUCHO MÁS LIVIANAS QUE LAS CONVENSIONALES • MÁS ECONÓMICA • SU TAMAÑO ES MAYOR QUE LAS CONVENCIONALES • SON LAVABLES Y NO ABSORBEN AGUA • RESISTEN INCLUSO A LA LLUVIA DE GRANIZO • BRUSCAS DE TEMPERATURA
  • 109.
    APLICACIÓN DE LA TEJASDE PLÁSTICO • PARA SU APLICACIÓN • TORNILLOS • DESARMADOR ELECTRICO • NO SE USA MORTERO
  • 110.
    APLICACIÓN DE LA TEJASDE PLÁSTICO • EMPEZAMOS A UNIR LAS PIEZAS SE COLOCAN LOS TORNILLOS EN LOS • DE IZQUIERDA A DERECHA ORIFICIOS DE LAS TEJAS • DE ABAJO HACIA ARRIBA •
  • 111.
    APLICACIÓN DE LA TEJASDE PLÁSTICO • BRINDA MEJOR SOPORTE AL TRÁNSITO DE PERSONAS.
  • 112.
    TEJAS CERÁMICAS • ESTANQUEIDADAL AGUA(CREA UNA SUP.DONDE NO PASE EL AGUA) • ASEGURADA POR LAS PROPIAS TEJAS • RESISTENCIA A HELADAS • RESISTENCIA AL FUEGO • SE OPONE AL PASO DEL CALOR
  • 113.
    APLICACIÓN DE LA TEJASCERAMICA • PARA SU APLICACIÓN • IMPERMEABILIZANTE PARA LOSA • MORTERO • HERRAMIENTAS DE MANIPULACION
  • 114.
  • 115.
    TEJAS CERÁMICAS • SECUENCIADE INSTALACIÓN CUMBRERAS
  • 116.
    TEJAS DE CEMENTO •DISEÑADAS PARA CLIMAS EXTREMOS PARA CLIMAS MUY POR DEBAJO A 0 GRADO CENTÍGRADO Y SUPERIORES A 35 GRADOS. NO ABSORBEN HUMEDAD AISLACIÓN TÉRMICA Y ACÚSTICA RESISTENTE AL FUEGO ASÍSMICAS ALTA RESISTENCIA AL TRANSITO DE PERSONAS FÁCIL INSTALACIÓN
  • 117.
    APLICACIÓN DE LA TEJASDE CEMENTO • SE UTILIZAN COSTANERAS DE 2X2” • CLAVOS DE 4” O TORNILLOS • MARTILLO O DESARMADOR E. • MORTERO
  • 118.
    TEJAS DE CEMENTO DEDERECHA A IZQUIERDA Y DE ABAJO HACIA ARRIBA
  • 119.
    APLICACIÓN DE LA TEJASDE CEMENTO • -CUMBRERA • SE NECESITA UNA TABLA DE • GUILLA Y MORTERO
  • 120.
  • 121.
    APLICANES Y USOSDE LA TEJA DETERMINACION DE LA PENDIENTE EL COLOCADO DE LAS TEJAS ESTA DE ACUERDO A LAS PENDIENTES Y ESTA A SU VEZ DEPENDE DEL LUGAR EN QUE EXPUESTOS
  • 122.
    ARMADO DE LISTONES SECOLOCARAN AUNA DISTANCIA 35cm SE RECOMIENDA UTILIZAR LISTONES DE MADERA DE CONSTRUCCION DE 5X5 LA INSTALACION DE LISTONES COMIENZA DE ABAJO HACIA ARRIBA
  • 123.
    EN LAS CURVASDE LA TEJA SE COLOCA LA PRIMERA HILADA DE TEJAS PARALELAS A LA LINEAS DE MAXIMA PENDIENTE SE PUEDE COMENZAR DE LA DERECHA O IZQUIERDA SOPORTE CONTINUO
  • 124.
    EN LA CONSTRUCCION DEPENDEAL DISEÑO DEL TECHO O A LA CONSTRUCCION DEL TEJADO.
  • 125.
  • 126.
    NORMAS DE LATEJA DE ASFALTO NORMA DESCRIPCIÓN ASTM D0225-04 ESPECIFICACIÓN PARA TEJAS ASFÁLTICAS (FIELTRO ORGÁNICO) RECUBIERTAS CON GRÁNULOS MINERALES ASTM D0228-05 MÉTODOS DE PRUEBA PARA MUESTREO, PRUEBA Y ANÁLISIS DE TECHOS DE ROLLOS DE ASFALTO, HOJAS DE TAPA Y TEJAS USADAS EN TECHOS E IMPERMEABILIZACIONES ASTM D3018-03 ESPECIFICACIÓN PARA TEJAS ASFÁLTICAS CLASE A RECUBIERTAS CON GRÁNULOS MINERALES
  • 127.
    NORMAS DE LATEJA DE ASFALTO NORMA DESCRIPCIÓN ASTM D3161-03B MÉTODO DE PRUEBA PARA RESISTENCIA AL VIENTO DE TEJAS ASFÁLTICAS (MÉTODO INDUCIDO POR VENTILADOR) ASTM D1001-51 (1958) ESPECIFICACIÓN PARA EL ANÁLISIS DE TAMICES DE SUPERFICIES MINERALES GRANULARES PARA TECHOS DE ASFALTO Y TEJAS (RETIRADO 1960)
  • 128.
    NORMAS DE LATEJA DE ARCILLA NORMA BOLIVIANA NORMA ASTM NORMA ESPAÑOLA DESCRIPCIÓN NB 1211006 ASTM 4016 UNE 67.035 RESISTENCIA A LA FLEXIÓN NB 1211007 UNE 67.033 RESISTENCIA A LA PERMEABILIDAD NB 1211008 UNE 67.034 RESISTENCIA A LA HELADA
  • 129.
    NORMAS DE LATEJA DE ARCILLA NORMA BOLIVIANA NORMA ASTM NORMA ESPAÑOLA DESCRIPCIÓN ASTM C1568-05 MÉTODO DE PRUEBA PARA LA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE RESISTENCIA MECÁNICA AL LEVANTAMIENTO) ASTM C1570-03 MÉTODO DE PRUEBA PARA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE PERMEABILIDAD AL AIRE) ASTM C 87 DETERMINACIÓN DE TERRENOS DE ARCILLA DE PARTÍCULAS DE LA FABRICACIÓN DE TEJA
  • 130.
    NORMAS DE LATEJA DE PLÁSTICO NORMA DESCRIPCIÓN ASTM D5036-99 PRÁCTICA PARA LA APLICACIÓN DE CUBIERTAS DE TEJAS DE POLI (CLORURO DE VINILO) ADHERIDAS ASTM 227 TELAS TERMOPLÁSTICO UTILIZADO EN CUBIERTAS ASTM D0570-98 MÉTODO DE PRUEBA PARA LA ABSORCIÓN DE AGUA DE PLÁSTICOS ASTM D0695-02A MÉTODO DE PRUEBA PARA PROPIEDADES COMPRESIVAS DE PLÁSTICOS RÍGIDOS ASTM D0746-04 MÉTODO DE PRUEBA PARA LA TEMPERATURA DE FRAGILIDAD DE PLÁSTICOS Y ELASTÓMEROS POR IMPACTO
  • 131.
    NORMAS DE LATEJA DE FIBRA DE VIDRIO NORMAS DE LA TEJA DE FIBRA DE VIDRIO NORMA DESCRIPCIÓN ASTM D3462-04 ESPECIFICACIÓN PARA TEJAS ASFÁLTICAS HECHAS DE FIELTRO DE VIDRIO Y RECUBIERTAS CON GRÁNULOS MINERALES ASTM D5319- 97R01 ESPECIFICACIÓN PARA PANELES DE PARED Y TECHO DE POLIÉSTER REFORZADO CON FIBRA DE VIDRIO ASTM D5359- 98R04 ESPECIFICACIÓN PARA VIDRIO RECUPERADO DE DESECHOS PARA SU USO EN LA FABRICACIÓN DE FIBRA DE VIDRIO ASTM D1919-65 ESPECIFICACIÓN PARA PANEL DE PLÁSTICO ESTRUCTURAL CORRUGADO TERMOESTABLE REFORZADO CON FIBRA DE VIDRIO (RETIRADO EN 1967)
  • 132.
    NORMAS DE LATEJA DE FIBRA DE HORMIGÓN NORMA DESCRIPCIÓN ASTM C1185-03 MÉTODOS DE PRUEBA PARA MUESTREO Y PRUEBA DE TEJAS PLANAS DE FIBROCEMENTO SIN ASBESTO, TEJADOS Y TEJAS, Y TABLILLAS ASTM C1225-04 ESPECIFICACIÓN PARA TEJAS, BATIDOS Y TABLILLAS PARA TECHOS DE FIBRA DE CEMENTO SIN ASBESTO ASTM C1459-04E01 ESPECIFICACIÓN PARA EL RENDIMIENTO DE SISTEMAS DE TEJAS SACUDIR, GUIJARROS Y PIZARRA DE CEMENTO REFORZADO CON FIBRA SIN AMIANTO
  • 133.
    NORMAS DE LATEJA DE FIBRA DE HORMIGÓN NORMA DESCRIPCIÓN ASTM C1530-04 ESPECIFICACIÓN PARA TEJAS, TEJAS Y PLACAS DE TECHADO DE FIBRA DE CEMENTO QUE NO SEAN DE AMIANTO CON PERFILES Y ESPESORES VARIADOS DISEÑADOS ASTM C1568-05 MÉTODO DE PRUEBA PARA LA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE RESISTENCIA MECÁNICA AL LEVANTAMIENTO) ASTM C1570-03 MÉTODO DE PRUEBA PARA RESISTENCIA AL VIENTO DE TEJAS DE HORMIGÓN Y ARCILLA (MÉTODO DE PERMEABILIDAD AL AIRE)
  • 134.
    NORMAS DE LATEJA DE METAL NORMA DESCRIPCIÓN ASTM C0635-04 ESPECIFICACIÓN PARA LA FABRICACIÓN, EL RENDIMIENTO Y LA PRUEBA DE SISTEMAS DE SUSPENSIÓN DE METAL PARA TECHOS ACÚSTICOS DE TEJAS Y TECHOS ACÚSTICOS ASTM F1267-01 ESPECIFICACIÓN PARA METAL, ACERO EXPANDIDO ASTM B0244-97R02 MÉTODO DE PRUEBA PARA LA MEDICIÓN DEL ESPESOR DE RECUBRIMIENTOS ANÓDICOS EN ALUMINIO Y OTROS RECUBRIMIENTOS NO CONDUCTORES EN METALES BASE NO MAGNÉTICOS CON INSTRUMENTOS DE CORRIENTE DE FOUCAULT
  • 135.
    PRESENTACION DE ENSAYOS ENSAYO ALA FLEXION ENSAYO A LA COMPRESION ENSAYO A LA IMPERMEABILIAD
  • 136.
    ENSAYO DE RESISTENCIAA LA FLEXION DEL CEMENTO CONCRETO LA RESISTENCIA A FLEXIÓN (EN N/MM²) SECA
  • 137.
    ENSAYO DE RESISTENCIAA LA COMPRESION TEJA DE CONCRETO EN ESTE ENSAYO SE REPORTA LA EDAD Y EL VALOR DE RESISTENCIA PROMEDIO DE LAS PROBETAS.
  • 138.
    ENSAYO DE RESISTENCIAA LA IMPERMEABILIDAD DE LA TEJA DE ARCILLA EN ESTE ENSAYO SE REPORTA LA EDAD DE LAS TEJAS Y EL NÚMERO DE GOTAS QUE ATRAVIESAN LA TEJA EN EL TIEMPO EVALUADO.
