U3 practica 13 visualización de direcciones mac de dispositivos de redroland castillo
<iframe width="668" src="//www.slideshare.net/slideshow/embed_code/key/FvmJ594at4yGqv" height="714"> </iframe> <div> <strong> <a>U3 practica 12 visualización de direcciones mac de dispositivos de red</a> </strong> from <strong><a>roland castillo</a></strong> </div>
1. TECNICOTA
Ingeniería y construcción auto s ostenible
1
REDES Y MEDIOS DE TRANSMISION
ACTIVIDAD 3 UNIDAD 3
“DESCRIPCIÓN DEL OBJETO COMO OPERADOR (FUNCIÓN GLOBAL)”
Autor
Gustavo Salazar Longas
Técnico_ta@hotmail.com, gsalazarl@misena.edu.co
PROGRAMA DE FORMACION SENA VIRTUAL (COMPLEMENTO)
CURSO:
REDES Y MEDIOS DE TRANSMISION - 872377
TUTOR: LIBIA DELGDO GALVAN
Email ldelgadog@misena.edu.co
www.senavi rtual .edu.co
2014
2. TECNICOTA
Ingeniería y construcción auto s ostenible
2
INTRODUCCION
En esta fase nos interesa el objeto en su conjunto, considerado globalmente como
operador, algo así como una caja negra de la que sólo nos importa saber para qué sirve.
-Haga una descripción minuciosa de la función global del objeto.
-Si el objeto es un elemento de un sistema de orden superior, menciónelo en la descripción,
indique qué clase de sistema es, describa cuál es la situación del objeto en el sistema al
que pertenece y qué función cumple en él
-Compare el objeto con otros objetos y/o sistemas cuyas funciones globales sean similares,
ejemplo cable stp.
DESCRIPCIÓN ANATÓMICA DEL OBJETO:
Desarme el objeto hasta donde es posible y obsérvelo detalladamente. Trate de descubrir
el más mínimo detalle de se estructura interna y externa, ¿qué forma tiene?, cómo son sus
piezas?, cuáles son sus dimensiones relativas?, ¿cómo están ensambladas unas con
otras?.
- Elabore un lista de los nombres de las piezas
- Para nombrar correctamente cada una de las piezas, busque información en libros,
catálogos comerciales, etc. o bien asígneles un nombre atendiendo a la forma de la
pieza, la función que desempeña o ambas cosas
- Haga un dibujo a escala del objeto
ANÁLISIS FUNCIONAL
Ahora sabemos para qué sirve el objeto y cómo está construido internamente.
Investiguemos cómo funciona, las razones físicas que explican su funcionamiento y
magnitudes
3. TECNICOTA
Ingeniería y construcción auto s ostenible
3
-Confeccione una relación de fenómenos físicos involucrados en el funcionamiento. No
basta con que los nombre de un modo genérico, haga un resumen acerca de lo que sabe
de ese fenómeno y de las leyes matemáticas que lo rigen. Tenga en cuenta conceptos
como ruido eléctrico, atenuación, SNR, interferencia.
ANÁLISIS FUNCIONAL Y DESCRIPTIVO:
Describa para el objeto en conjunto: ¿en qué orden se ensamblan las piezas?, ¿qué
problemas especiales plantea su almacenamiento?, ¿ ¿qué problemas especiales plantea
su instalación?, ¿cuál de las magnitudes del objeto han de estar normalizadas por razones
de fabricación, ensamble, almacenamiento o instalación?. (Importante ejemplo TIA/EIA
568A- TIA568B)
DESARROLLO DE LA ACTIVIDAD 3 UNIDAD 3
DESCRIPCION DEL OBJETO COMO OPERADOR (FUNCIÓN
GLOBAL)
Dispositivo hardware o software para establecer la conexión de las redes y los
medios de transmisión a través de las diversas computadoras que pertenezcan a
una empresa capa tres (nivel de red) siguiendo “El modelo de interconexión de
sistemas abiertos (ISO/IEC 7498-1)”, también llamado OSI; este dispositivo
anteriormente relacionado con nuestro trabajo es interactivo, pues como ya dijimos
interconectara segmentos de red o redes enteras. Transporta paquetes de datos
entre las redes usando la base de la información de la capa de red.
El router es un complemento que ayuda a tomar decisiones lógicas a través de la
red previamente seleccionada para enviar ese tipo de datos conjuntos,
dirigiéndolos como segmento al puerto de salida ampliamente reconocido. La toma
de decisiones se fundamenta sobre los parámetros adecuados. Una de las
decisiones más importantes dirigidas a través de la red de transporte hacia su
destino (Protocolo IP; dirección IP). Otro tipo de las decisiones son la carga de
trafico de red en las distintas interfaces de red del router y darles velocidad para
cada uno de ellos, dependiendo del protocolo que utilice.
4. TECNICOTA
Ingeniería y construcción auto s ostenible
4
Conmutador o switch, que funciona lo mismo que un router (Dispositivo de
conmutación de paquetes almacenados que posteriormente serán reenviados).
Aquí la diferencia fundamental es que el conmutador estará operando en la capa 2
(capa de enlace) del modelo OSI, por el cual se envía el paquete de datos basado
en una dirección MAC, como marco de referencia para la definición de
arquitecturas en la interconexión de los sistemas de comunicaciones, al contrario
de un router que emplea la dirección IP.
DESCRIPCION DE LA ANATOMIA DEL OBJETO
Un router inalámbrico es un dispositivo que realiza
las funciones de un router, pero también incluye las
funciones de un punto de acceso inalámbrico. Se
utiliza comúnmente para proporcionar acceso a
Internet [nota 1] o una red informática. No requiere
un enlace por cable, ya que la conexión se realiza
de forma inalámbrica, a través de ondas de radio.
Puede funcionar en una red LAN por cable (red de
área local), en una radio de sólo LAN (WLAN), o
en una red cableada / inalámbrica mixta,
dependiendo del fabricante y el modelo.
5. TECNICOTA
Ingeniería y construcción auto s ostenible
5
Hay que tener en cuenta que *Algunos routers inalámbricos de doble banda
operan los 2,4 GHz y 5 GHz simultáneamente.
El router
El router que he mostrado en la imagen de la Wikipedia, tiene forma rectangular y
está compuesto de plástico, metal, cables de cobre y circuitos integrados. En la
parte posterior del artefacto, posee conectores para los periféricos y ranuras de
expansión para proveer energía. Sus funciones son de conectividad con el mundo
exterior, ejemplo como saber si el destinario al cual enviamos el determinado
paquete de información está configurado en nuestra propia red o en una red
remota.
Ese router es un elemento importante del computador ya si es de un servidor o
sencillamente un usuario; el hecho es que cuenta con los mismos componentes
básicos de un PC estandar de escritorio. Cuenta con una CPU, memoria BUS de
sistema y diferentes interfaces de entrada o salida.
6. TECNICOTA
Ingeniería y construcción auto s ostenible
6

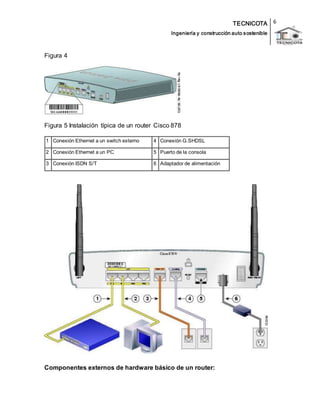

Figura 4
Figura 5 Instalación típica de un router Cisco 878
1 Conexión Ethernet a un switch externo 4 Conexión G.SHDSL
2 Conexión Ethernet a un PC 5 Puerto de la consola
3 Conexión ISDN S/T 6 Adaptador de alimentación
Componentes externos de hardware básico de un router:
7. TECNICOTA
Ingeniería y construcción auto s ostenible
7

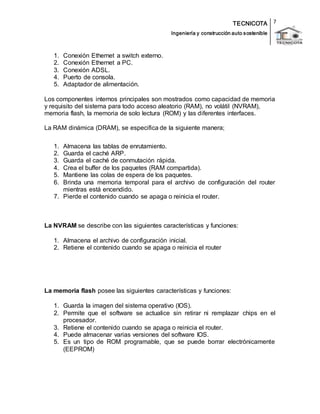

1. Conexión Ethernet a switch externo.
2. Conexión Ethernet a PC.
3. Conexión ADSL.
4. Puerto de consola.
5. Adaptador de alimentación.
Los componentes internos principales son mostrados como capacidad de memoria
y requisito del sistema para todo acceso aleatorio (RAM), no volátil (NVRAM),
memoria flash, la memoria de solo lectura (ROM) y las diferentes interfaces.
La RAM dinámica (DRAM), se especifica de la siguiente manera;
1. Almacena las tablas de enrutamiento.
2. Guarda el caché ARP.
3. Guarda el caché de conmutación rápida.
4. Crea el buffer de los paquetes (RAM compartida).
5. Mantiene las colas de espera de los paquetes.
6. Brinda una memoria temporal para el archivo de configuración del router
mientras está encendido.
7. Pierde el contenido cuando se apaga o reinicia el router.
La NVRAM se describe con las siguientes características y funciones:
1. Almacena el archivo de configuración inicial.
2. Retiene el contenido cuando se apaga o reinicia el router
La memoria flash posee las siguientes características y funciones:
1. Guarda la imagen del sistema operativo (IOS).
2. Permite que el software se actualice sin retirar ni remplazar chips en el
procesador.
3. Retiene el contenido cuando se apaga o reinicia el router.
4. Puede almacenar varias versiones del software IOS.
5. Es un tipo de ROM programable, que se puede borrar electrónicamente
(EEPROM)
8. TECNICOTA
Ingeniería y construcción auto s ostenible
8
Las interfaces tienen las siguientes características y funciones:
1. Conectan el router a la red para permitir que las tramas entren y salgan.
2. Pueden estar en el motherBoard (masterBoard) o en un módulo aparte.
ANÁLISIS FUNCIONAL
Un router funciona básicamente como un ordenador ágil y eficaz. Contiene un
procesador, memoria, software y conexiones de entrada y salida. Estas entradas y
salidas, se conectan para los equipos de red, para eso necesitamos que
comunicen con otros equipos. Para comprender el router, debemos identificar
primero su funcionamiento básico.
Se requiere se seguir los siguientes pasos si se quiere conectar el router al
suministro de alimentación, a la red local y al proveedor de servicios:
9. TECNICOTA
Ingeniería y construcción auto s ostenible
9
Paso 1 Sólo para modelos inalámbricos: asegúrese de que ha conectado las
antenas al router tal como se indica en "Conexión de la antena al router
inalámbrico (opcional)" section.
Paso 2 Si utiliza un módulo PoE, compruebe que esté conectado al router
(consulte "Conexión del módulo de alimentación a través de Ethernet (opcional)"
section). Conecte los dispositivos Ethernet al módulo PoE y no al router.
Paso 3 Si va a conectar más de cuatro PC al router, conecte éste a un switch o
hub con un cable Ethernet amarillo, como se muestra en la Figura 6-6 a Figura 6-
9.
Paso 4 Conecte un PC directamente al router, tal como se muestra en la
Figura 6-6 a Figura 6-9. Apague el PC para que obtenga una dirección IP del
router cuando se encienda. Puede conectar más PC a los demás puertos Ethernet
numerados.
Paso 5 El puerto de consola es un puerto de servicio en el que se puede conectar
un terminal o un PC para configurar el software a través de la interfaz de línea de
comandos (CLI) o para solucionar posibles problemas en el router. Si necesita
tener acceso a la consola del router, conecte un PC o terminal al puerto de
consola.
Ver la nota en la conclusiones
Además tiene un puerto Ethernet y puerto WAN. El computador que quiere enviar
información (correo, fotos, videos etc.) tendrá que conectarse al interfaz Ethernet.
Dicha información será redirigida por el interfaz WAN a otro puerto WAN en el
destino (router) y reenviado a su vez a su ordenador correspondiente. Para hacer
que este se pueda comunicar con el próximo router se debe configurar
manualmente colocando un protocolo básico llamado estático que es básicamente
la dirección de destino del next hop o próximo router conectado a la WAN.
Esta aplicación se usa para establecer la comunicación en las redes pequeñas,
de poco nivel de complejidad. Según sean las redes implementadas van
creciendo con cientos de Routers y ordenadores, a lo cual también se debe hacer
el control enrutamiento por cada ruta para direccionar datos transportados de un
sitio a otro lo cual se hace dispendioso y bastante difícil. Por eso, existen los
10. TECNICOTA
Ingeniería y construcción auto s ostenible
10
llamados protocolos de enrutamiento dinámico que encuentran los destinos de
redes remotas de forma automática y con muy poca configuración manual.
También notaremos que procede con la función de alimentación dentro de esta
encontramos que se retroalimenta mediante un voltaje de 120 voltios aplicado
con una corriente de 1 A y por supuesto una potencia de 115 a 120 vatios.
La red de ordenadores la interconexión de uno o mas computadores
Acerca de las 4 redes
LAN (Local Area Network)
Son redes de pequeña extensión, donde el usuario es el dueño de la red con
velocidades de 1 a 100 Mbps
WAN (Wide Area Network)
11. TECNICOTA
Ingeniería y construcción auto s ostenible
11
Son redes de gran extensión, dan servicio a múltiples usuarios, atraviesan
incluso países. Un ejemplo de red pública es Internet
VPN (Virtual Private Network)
Conocidas como Intranet. Son redes de gran extensión, donde los usuarios
aprovechan los recursos de Internet. Utilizan medidas de seguridad para
establecer conexiones privadas. Por ejemplo la Intranet de una empresa con
sedes en varias ciudades.
Conclusiones
A medida que las empresas tomaron conciencia de las ventajas de
usar tecnologías de conexión, las redes se agregaban o expandían a
casi la misma velocidad a la que se introducían las nuevas tecnologías
de red.
Nota Al conectar el puerto de consola a un módem asíncrono por medio del cable
opcional de módem para routers, puede aportar al router acceso telefónico y
gestión remota.
12. TECNICOTA
Ingeniería y construcción auto s ostenible
12
Enlaces y referencias bibliográficas
Unidad didáctica: "Redes Informáticas"
Autor: Antonio Bueno
http://www.portaleso.com/usuarios/Toni/web_redes/unidad_redes_informaticas_ind
ice.html
Cisco ofrece formación de primera clase en redes. Puede ver las propuestas
actuales en esta dirección URL:
http://www.cisco.com/en/US/learni ng/i ndex.html
