El documento resume los requisitos de OSHA para andamios según la sección 1926, Subsección L del CFR. Las 10 violaciones más citadas por OSHA en 2004 incluyen andamios. El documento describe los requisitos generales, de capacidad, construcción, acceso, protección contra caídas y otros aspectos para andamios de manera segura. También cubre requisitos para elevadores aéreos y capacitación sobre seguridad en andamios.

1. 1
Andamios - CFR 1926, Subsección L

2. 2
Las 10 violaciones más citadas por
la OSHA - 2004
Andamios (8,682)
Comunicación de Riesgos (químicas, 7,318)
Protección contra Caídas (5,680)
Cierre/Etiquetado (4,304)
Protección Respiratoria (4,302)
Eléctrico (cablería, etc, 3,337)
Cubiertas de máquinas (3,245)
Montacargas (3,130)
Eléctrico (requisitos generales, 2,399)
Potencia mecánica (2,321)

3. 3
Objetivos
Nombrar los requisitos
generales para andamios
Nombrar los requisitos
de acceso a los andamios
Nombrar los requisitos
para usar un andamio
Nombrar los requisitos
para proteción contra
caídas
Nombrar los
requisitos tratándose
de objetos en
desplome
Nombrar los requisitos
para elevadores aéreos
Nombrar los requisitos
de capacitación sobre
andamios

4. 4
Requisitos Generales
Capacidades
Construcción de Plataformas
Andamios Sostenidos
Andamios Suspendidos
Acceso y uso
Protección contra caídas
Protección de objetos en desplome

5. 5
Capacidades
4 veces la máxima carga anticipada
Diseñado por una persona calificada

6. 6
¿Aguantaría esto 4 veces la carga?

7. 7
Construcción de Plataforma de
Andamio
Bordes Frontales
14” o menos
18” al enlucir o tornear if
plastering or lathing
3” para los arbotantes
Términos de plataformas
Cada término, si no está
afianzado, tiene que
extenderse sobre los
soportes por lo menos 6
pulgadas
No tiene
calzo

8. 8
Construcción de Plataforma de
Andamio
Las plataformas tienen
que:
Tener piso completo
con grietas máximo 1
pulgada
Poder aguantar su
propio peso y 4 veces
la carga máxima
Medir por lo menos 18
pulgadas de ancho No construido
correctamente

9. 9
Construcción de Plataforma de
Andamio
Ningún espacio grande en
el borde frontal
Cada junta de las tablas
tiene que estar en un
soporte separado.
Traslape plataformas al
menos 12 pulgadas salvo
que estén afianzadas para
impedir el moverse
Tablas no
traslapadas
bien

10. 10
Construcción de Plataforma de
Andamio
Nada de pintura en
plataformas de madera
Use madera de calidad para
andamios
Completamente
entablonado entre el soporte
frontal y el soporte del
barandal
Componentes tienen que ser
del mismo tipo y estilo
Se ensambla en superficie
nivelada y estable
Trabe ruedas y travesaños

11. 11
Construcción de Plataforma-
Extensión y Aplicación
Ninguna pintura opaca
Ninguna mezcla de
partes
Extendido al menos 12"
Extensión
12" o <
Para tablas 10’ o menos
18” para tablas mayor de 10’

12. 12
Construcción de Plataforma
Completamente
entablonada:
No se aplica a
plataformas usadas
como pasarelas o al
ensamblar o
desmantelar
Máximo 1 pulgada
Al menos 18 pulgadas

13. 13
Demasiada Extensión de Tablas

14. 14
¿Completamente Entablonada?

15. 15
Andamios Soportados
Base firme
Ningún objeto inestable
No se usan cargadores
frontales como soporte
A plomo y apuntalado
para impedir balanceo

16. 16
Mala Base

17. 17

18. 18
¿Es Esto un Andamio?

19. 19
¿Está a Plomo Esto?

20. 20
Andamios Suspendidos
Ningún cable de acero
reparado
Inspeccionado por persona
competente
No se permite equipo y
tornos impulsados a
gasolina
Engranajes y frenos tienen
que estar cubiertos
Cuerda de suspensión -
6X carga anticipada

21. 21
Acceso al Andamio
• No se sube por los
travesaños
• A usar escaleras,
peldaño inferior
máximo 24 pulgadas del
suelo
• Se puede entrar de otro
andamio, estructura, o
torno
• Se pueden usar algunos
extremos
Extremo
No se sube por los
travesaños

22. 22
Acceso Correcto al Andamio
Proporcione acceso
cuando las plataformas
están a dos pies o más de
otro nivel
Tipos de acceso
permitidos:
Escaleras portátiles, e
integradas
Torres
Rampas y pasarelas

23. 23

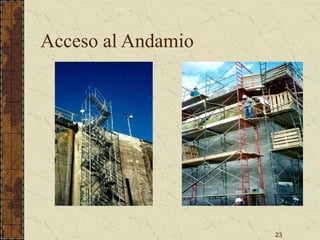

Acceso al Andamio

24. 24
Acceso - Montaje/Desarme
Manera segura de
acceso
Escaleras colocadas
cuanto antes
Travesaños no se usan
para subir o bajar

25. 25
Andamios Movibles
Empleados no pueden
subir a un andamio
movible salvo que:
Superficie nivelada
Ratio de altura a base es 2
a 1
Balancines instalados de los
dos lados del andamio
Empleados no pueden
estar en los componentes
del andamio más allá de
las ruedas
Persona competente en el
sitio

26. 26
Reglas Generales de Andamios
No sobrecargar
No se deben usar
andamios provisionales
Inspeccionados por
persona competente
Remover partes dañadas
Ningún movimiento
horizontal con
trabajadores en el andamio
Persona competente
supervisa montar, mover,
desmantelar, o alterar

27. 27
Reglas Generales de Andamios
No se trabaja en andamios con nieve, hielo, u
otros materiales resbalosos
Se controlan las cargas en columpio cerca de
andamios
Cuerdas de suspensión tienen que tener freno y
mecanismo de torno
Cuerdas protegidas contra corrosivos y procesos
que producen calor

28. 28
Reglas Generales de Andamios
No se trabaja durante
tormentas o vientos
fuertes
No se permite
acumulación de
escombros
No se usan improvisados
para extender altura de
trabajo con excepción de
escaleras que:
Estén contra la
estructura adyacente y
el andamio esté
asegurado
Estén en una
plataforma estable
Tengan patas
amarradas

29. 29
¿Un Accidente Cierto?

30. 30
Cablería Eléctrica
Espacio entre andamio y
cables
Cables insulados
• Menos de 300 voltios - 3
pies
• 300 voltios to 50kv - 10
pies
• Más de 50kv - 10 pies +
.4" por cada 1kv sobre
50kv
Cables no insulados
• Menos de 50kv - 10 pies
• Más de 50kv - 10 pies +
.4" por cada 1kv sobre
50kv

31. 31
¡Esto no cumple con el requisito!

32. 32
Protección contra Caídas
Más de 10' arriba del
nivel inferior

33. 33
Se Necesita Solo Equipo
Personal contra Caídas (EPC)
Silla de contramaestre
Andamio catenario
Andamio flotante
Andamio de Viga de Alfiler
Andamio de Escalera

34. 34
Se Necesitan EPC y Barandales
Andamio ajustable suspendido de un solo
punto
Andamio ajustable suspendido de dos
puntos
Andamio ajustable auto-contenido – al estar
soportado por cuerdas

35. 35
Se Necesitan EPC, Barandal o
Cuerda de 3/4" para Agarrarse
Escalera de Gallinero

36. 36
Solo Barandal
Andamio ajustable
auto-contenido – al
tener soporte de
armazón

37. 37

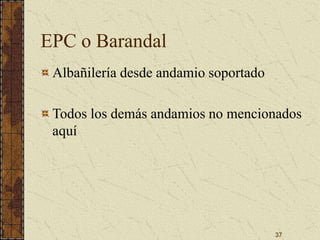

EPC o Barandal
Albañilería desde andamio soportado
Todos los demás andamios no mencionados
aquí

38. 38
Otros Requisitos
Al montar o desmantelar -1926.451(g)(2)
Procedimientos de Sujetarse -
1926.451(g)(3)
Barandales - 1926.451(g)(4)

39. 39
Protección contra Objetos en
Desplome
Use cascos
Ponga barricada abajo
Use guardapies
Proteja arriba del
guardapies
Barandal con aberturas
pequeñas
Ponga cubierta sobre
los trabajadores abajo

40. 40
¿Dónde están los cascos?

41. 41
Elevadores aéreos
CFR 1926.453

42. 42
Camiones de Escalera/Torre
La escalera tiene que
asegurarse antes de
mover el vehículo

43. 43
Plataformas de Brazos de
Extensión y de Articulación
Prueba diaria de controles
Solamente operadores
autorizados
No amarrarse fuera de la
plataforma
Solamente de pie
Sistema de contención
usado

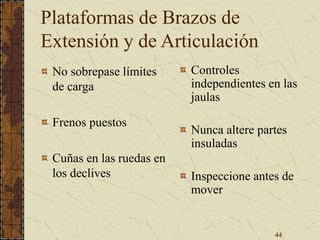

44. 44
Plataformas de Brazos de
Extensión y de Articulación
No sobrepase límites
de carga
Frenos puestos
Cuñas en las ruedas en
los declives
Controles
independientes en las
jaulas
Nunca altere partes
insuladas
Inspeccione antes de
mover

45. 45
¿Buenas Prácticas de Trabajo?

46. 46
Bien Amarrado

47. 47
Requisitos de Capacitación
Persona trabajando en el andamio
 Tipos de peligros: eléctricos, caídas, y objetos en desplome
 Tratando los problemas eléctricos
 Protección contra caídas y objetos en desplome
 Uso y manejo correcto de andamios y materiales
 Cualquier otro requisito pertinente de esta subsección

48. 48
Montaje, Operación, Inspección
Por una persona competente:
Tipos de peligros
Específicos del andamio siendo usado
Criterio de diseño, capacidad de carga, y uso anticipado
del andamio
Cualquier otro requisito pertinente de esta subsección

49. 49
Capacitación de Actualización
Al criterio del empleador
Cambios en los tipos de peligros
Cambios en los andamios, la protección
contra caídas y contra objetos en desplome,
y peligros presentados por equipo

50. 50
Identificación de Peligros
Subiendo por los
extremos es
peligroso.

51. 51
Faltan barandales en
los extremos

52. 52
¿Acceso seguro?
No al subir así.
Mire también el
peligro de
tropiezo debido a
las herramientas
y extensiones.

53. 53
El andamio mide 6
pies de alto y está
sobre un hoyo que
tiene 4 pies de
profundo, un total de
10 pies

54. 54
Los travesaños
no deben usarse
para subir o
bajar

55. 55
¿Arneses?
¿Barandales?.

56. 56
No completamente
entablonado
Tabiques usados
como base
2 x 4 usado para
apoyar el andamio
Falta de barandales,
etc.

57. 57
Grietas anchas en
el entablonado
Entablonado
quemado

58. 58
Cambio de dirección no es
ángulo recto
Tablas que hacen el
cambio tienen que
colocarse primero, para
que no se deslizen
Barandal malo

59. 59
No hay
barandales
Espacio más de
14 pulgadas entre
el edificio y la
plataforma.

60. 60
No se debe usar
caballete para
aumentar la altura de
una plataforma.

61. 61
¡No llegue usted a
ser una estadística!
