Este documento describe los pasos para medir los diferentes elementos de una fuente de poder, incluyendo fusibles, bobinas, diodos, condensadores, diodos zener, varistores y transistores. Explica cómo colocar el multímetro en la configuración adecuada y los pasos para probar cada componente, como cambiar la posición de los cables para determinar si el elemento está abierto, en corto o funcionando correctamente.

1. medicion elementos de la fuente de poder
MEDICIÓN DE LOS ELEMENTOS DE UNA FUENTE DE PODER
EL FUSIBLE: aísla el circuito si existe un cortocircuito o una alta
de tensión
para así no dañar el resto.
PASOS DE MEDICIÓN:
1.debes colocar el multimetro en la medicion DIODO esta es la
adecuada para probrar nuestro fusible.
2.debes color a cada lado los cables como ves en la figura el rojo
es el (+) y el negro (-) es importe que lo tengas presente.
3.si al medir el fusible nos aparece 1 indica que esta abierto
,esta mal.

2. 4. si al medir el fusible nos aparece 0.02 u otro número nos
indica que hay continuidad esta bueno
LA BOBINA O EN REALIDAD TRANSFORMADOR:
Son componentes pasivos de dos terminales que generan un
flujo magnético cuando se hacen circular por ellas una corriente
eléctrica, reduce la tensión del tomacorriente a una tensión
menor a 24volt

3. PASOS DE MEDICION:
1.debes colocar el multimetro en la medicion en OHMIOS luego
busca el numero 200 es la adecuada para probrar nuestra
bobina.
2.debes color a cada lado los cables como ves en la figura el rojo
es el (+) y el negro (-) es importe que lo tengas presente.
3.si al medir la bobina nos aparece 1 indica que esta abierto
,esta mal.
4. si al medir la bobina nos aparece 0.02 u otro número nos
indica que hay continuidad esta buena.
LOS DIODOS:
toman la corriente alterna del transformador y la convierten en
una pulsante casi continua

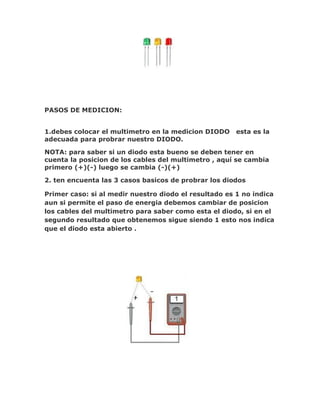

4. PASOS DE MEDICION:
1.debes colocar el multimetro en la medicion DIODO
adecuada para probrar nuestro DIODO.
esta es la
NOTA: para saber si un diodo esta bueno se deben tener en
cuenta la posicion de los cables del multimetro , aquí se cambia
primero (+)(-) luego se cambia (-)(+)
2. ten encuenta las 3 casos basicos de probrar los diodos
Primer caso: si al medir nuestro diodo el resultado es 1 no indica
aun si permite el paso de energia debemos cambiar de posicion
los cables del multimetro para saber como esta el diodo, si en el
segundo resultado que obtenemos sigue siendo 1 esto nos indica
que el diodo esta abierto .

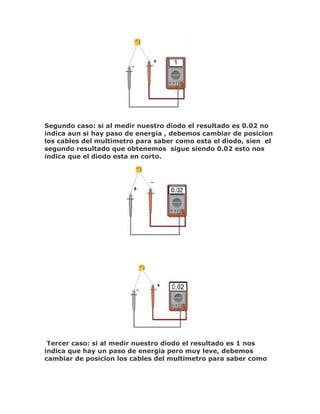

5. Segundo caso: si al medir nuestro diodo el resultado es 0.02 no
indica aun si hay paso de energia , debemos cambiar de posicion
los cables del multimetro para saber como esta el diodo, sien el
segundo resultado que obtenemos sigue siendo 0.02 esto nos
indica que el diodo esta en corto.
Tercer caso: si al medir nuestro diodo el resultado es 1 nos
indica que hay un paso de energia pero muy leve, debemos
cambiar de posicion los cables del multimetro para saber como

6. esta el diodo, si en el segundo resultado obtenemos 360 esto
nos indica que el diodo esta bueno.

7. CONDENSADOR:
Los condensadores son dispositivos capaces de almacenar una
determinada cantidad de electricidad. Se componen de dos
superficies conductoras, llamadas armaduras, puestas frente a
frente y aisladas entre sí por un material aislante que es
llamado dieléctrico.
PASOS DE MEDICION:
1.daño fisico : los daños mas frecuentes son:baja sobrecarga (se
inflan), una alta sobrecarga explotan, estas piezas contienen un
acido interno rodeado de dos placas de metal (algo parecido a
una bateria) cuando pasa mucho tiempo este acido se seca y no
pernite la carga del condensador,
Nota: situ condensador no presenta ningún daño procede con el
segundo paso
2.debes colocar el multimetro en la medicion DIODO
adecuada para probrar nuestro condensador.
esta es la
NOTA: para saber si un condensador esta bueno se deben tener
en cuenta la posicion de los cables del multimetro , aquí se
cambia primero (+)(-) luego se cambia (-)(+)
3.si al medir el condensador nos aparece 1 indica que esta
bueno hay continuidad

8. 4. si al medir el condensador nos aparece 0.02 u otro número
nos indica que esta en corto
DIODO ZENER:
Su principal aplicación es como regulador de tensión .El diodo
zéner tiene la propiedad de mantener constante la tensión
aplicada, aun cuando la corriente sufra cambios.
PASOS DE MEDICION:
1.debes colocar el multimetro en la medicion DIODO ZENER esta
es la adecuada para probrar nuestro DIODO.
NOTA: para saber si un diodo esta bueno se deben tener en
cuenta la posicion de los cables del multimetro , aquí se cambia
primero (+)(-) luego se cambia (-)(+)
2.ten encuenta las 3 casos basicos de probrar los diodos
Primer caso: si al medir nuestro diodo zener el resultado es 1 no
indica aun si permite el paso de energia debemos cambiar de
posicion los cables del multimetro para saber como esta el diodo
zener , si en el segundo resultado sigue siendo 1 esto nos indica
que el diodo esta abierto .

9. Segundo caso: si al medir nuestro diodo el resultado es 0.02 no
indica aun si hay paso de energia , debemos cambiar de posicion
los cables del multimetro para saber como esta el diodo zener, si
en el segundo resultado obtenemos 0.02 esto nos indica que el
diodo esta en corto.

10. Tercer caso: si al medir nuestro diodo el resultado es 1 nos
indica que hay un paso de energia pero muy leve, debemos
cambiar de posicion los cables del multimetro para saber como
esta el diodo, si en el segundo resultado obtenemos 360 esto
nos indica que el diodo esta bueno.

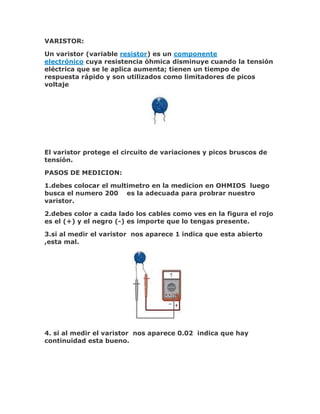

11. VARISTOR:
Un varistor (variable resistor) es un componente
electrónico cuya resistencia óhmica disminuye cuando la tensión
eléctrica que se le aplica aumenta; tienen un tiempo de
respuesta rápido y son utilizados como limitadores de picos
voltaje
El varistor protege el circuito de variaciones y picos bruscos de
tensión.
PASOS DE MEDICION:
1.debes colocar el multimetro en la medicion en OHMIOS luego
busca el numero 200 es la adecuada para probrar nuestro
varistor.
2.debes color a cada lado los cables como ves en la figura el rojo
es el (+) y el negro (-) es importe que lo tengas presente.
3.si al medir el varistor nos aparece 1 indica que esta abierto
,esta mal.
4. si al medir el varistor nos aparece 0.02 indica que hay
continuidad esta bueno.

12. LOS TRANSISTORES:
Limitan esta señal continua a un voltaje fijo para su utilización,
al limitar disipan el voltaje restante por sus disipadores en forma
de calor.
PASOS DE MEDICION:
IMPORTANTE: se mide los transistores como si fueran 2 diodos,
como un
Encapsulado.
1.debes colocar el multimetro en la medicion DIODO
adecuada para probrar nuestro TRANSISTOR.
esta es la
2.ubicamos la base del transistor ,de esta manera podemos
empezar ha realizar las mediciones entre base-colecto baseemisor

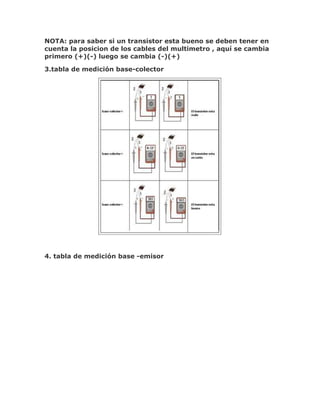

13. NOTA: para saber si un transistor esta bueno se deben tener en
cuenta la posicion de los cables del multimetro , aquí se cambia
primero (+)(-) luego se cambia (-)(+)
3.tabla de medición base-colector

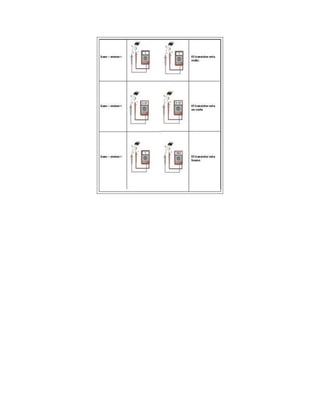

4. tabla de medición base -emisor
