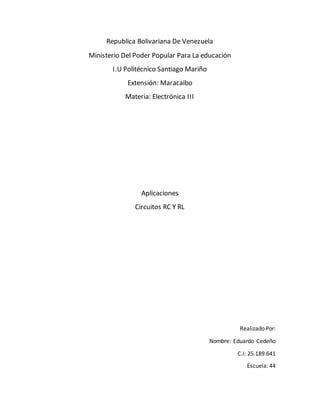

1. Republica Bolivariana De Venezuela
Ministerio Del Poder Popular Para La educación
I.U Politécnico Santiago Mariño
Extensión: Maracaibo
Materia: Electrónica III
Aplicaciones
Circuitos RC Y RL
Realizado Por:
Nombre: Eduardo Cedeño
C.I: 25.189.641
Escuela: 44

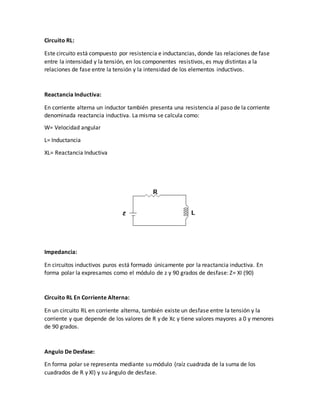

2. Circuito RL:
Este circuito está compuesto por resistencia e inductancias, donde las relaciones de fase
entre la intensidad y la tensión, en los componentes resistivos, es muy distintas a la
relaciones de fase entre la tensión y la intensidad de los elementos inductivos.
Reactancia Inductiva:
En corriente alterna un inductor también presenta una resistencia al paso de la corriente
denominada reactancia inductiva. La misma se calcula como:
W= Velocidad angular
L= Inductancia
XL= Reactancia Inductiva
Impedancia:
En circuitos inductivos puros está formado únicamente por la reactancia inductiva. En
forma polar la expresamos como el módulo de z y 90 grados de desfase: Z= XI (90)
Circuito RL En Corriente Alterna:
En un circuito RL en corriente alterna, también existe un desfase entre la tensión y la
corriente y que depende de los valores de R y de Xc y tiene valores mayores a 0 y menores
de 90 grados.
Angulo De Desfase:
En forma polar se representa mediante su módulo (raíz cuadrada de la suma de los
cuadrados de R y Xl) y su ángulo de desfase.

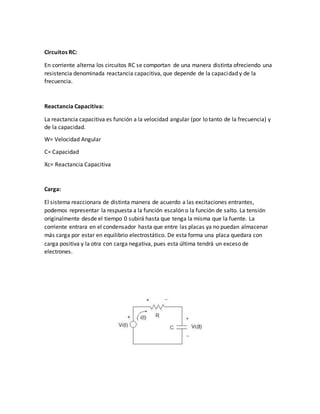

3. Circuitos RC:
En corriente alterna los circuitos RC se comportan de una manera distinta ofreciendo una
resistencia denominada reactancia capacitiva, que depende de la capacidad y de la
frecuencia.
Reactancia Capacitiva:
La reactancia capacitiva es función a la velocidad angular (por lo tanto de la frecuencia) y
de la capacidad.
W= Velocidad Angular
C= Capacidad
Xc= Reactancia Capacitiva
Carga:
El sistema reaccionara de distinta manera de acuerdo a las excitaciones entrantes,
podemos representar la respuesta a la función escalón o la función de salto. La tensión
originalmente desde el tiempo 0 subirá hasta que tenga la misma que la fuente. La
corriente entrara en el condensador hasta que entre las placas ya no puedan almacenar
más carga por estar en equilibrio electrostático. De esta forma una placa quedara con
carga positiva y la otra con carga negativa, pues esta última tendrá un exceso de
electrones.

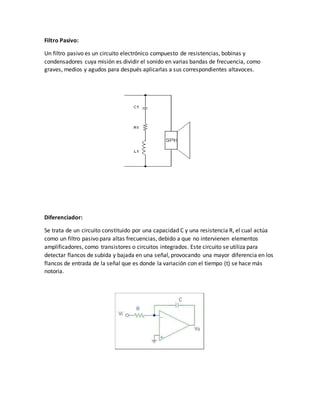

4. Filtro Pasivo:
Un filtro pasivo es un circuito electrónico compuesto de resistencias, bobinas y
condensadores cuya misión es dividir el sonido en varias bandas de frecuencia, como
graves, medios y agudos para después aplicarlas a sus correspondientes altavoces.
Diferenciador:
Se trata de un circuito constituido por una capacidad C y una resistencia R, el cual actúa
como un filtro pasivo para altas frecuencias, debido a que no intervienen elementos
amplificadores, como transistores o circuitos integrados. Este circuito se utiliza para
detectar flancos de subida y bajada en una señal, provocando una mayor diferencia en los
flancos de entrada de la señal que es donde la variación con el tiempo (t) se hace más
notoria.

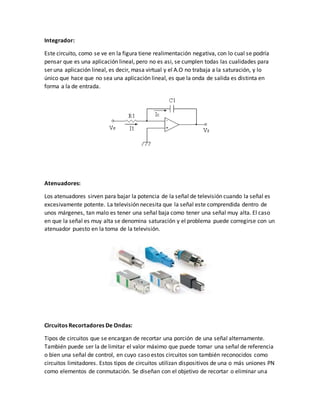

5. Integrador:
Este circuito, como se ve en la figura tiene realimentación negativa, con lo cual se podría
pensar que es una aplicación lineal, pero no es asi, se cumplen todas las cualidades para
ser una aplicación lineal, es decir, masa virtual y el A.O no trabaja a la saturación, y lo
único que hace que no sea una aplicación lineal, es que la onda de salida es distinta en
forma a la de entrada.
Atenuadores:
Los atenuadores sirven para bajar la potencia de la señal de televisión cuando la señal es
excesivamente potente. La televisión necesita que la señal este comprendida dentro de
unos márgenes, tan malo es tener una señal baja como tener una señal muy alta. El caso
en que la señal es muy alta se denomina saturación y el problema puede corregirse con un
atenuador puesto en la toma de la televisión.
Circuitos Recortadores De Ondas:
Tipos de circuitos que se encargan de recortar una porción de una señal alternamente.
También puede ser la de limitar el valor máximo que puede tomar una señal de referencia
o bien una señal de control, en cuyo caso estos circuitos son también reconocidos como
circuitos limitadores. Estos tipos de circuitos utilizan dispositivos de una o más uniones PN
como elementos de conmutación. Se diseñan con el objetivo de recortar o eliminar una

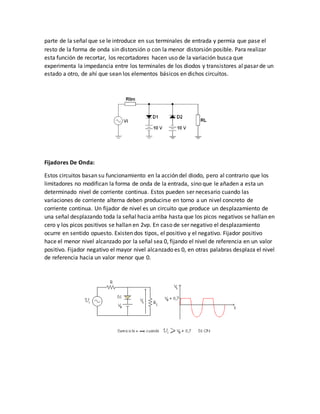

6. parte de la señal que se le introduce en sus terminales de entrada y permia que pase el
resto de la forma de onda sin distorsión o con la menor distorsión posible. Para realizar
esta función de recortar, los recortadores hacen uso de la variación busca que
experimenta la impedancia entre los terminales de los diodos y transistores al pasar de un
estado a otro, de ahí que sean los elementos básicos en dichos circuitos.
Fijadores De Onda:
Estos circuitos basan su funcionamiento en la acción del diodo, pero al contrario que los
limitadores no modifican la forma de onda de la entrada, sino que le añaden a esta un
determinado nivel de corriente continua. Estos pueden ser necesario cuando las
variaciones de corriente alterna deben producirse en torno a un nivel concreto de
corriente continua. Un fijador de nivel es un circuito que produce un desplazamiento de
una señal desplazando toda la señal hacia arriba hasta que los picos negativos se hallan en
cero y los picos positivos se hallan en 2vp. En caso de ser negativo el desplazamiento
ocurre en sentido opuesto. Existen dos tipos, el positivo y el negativo. Fijador positivo
hace el menor nivel alcanzado por la señal sea 0, fijando el nivel de referencia en un valor
positivo. Fijador negativo el mayor nivel alcanzado es 0, en otras palabras desplaza el nivel
de referencia hacia un valor menor que 0.
