El sistema constructivo porticado en concreto consiste en una serie de pilares y vigas de concreto armado que forman un marco rígido. Los pilares soportan las cargas verticales mientras que las vigas transfieren las cargas horizontales. Se usa concreto, acero de refuerzo y mampostería. Incluye cimentaciones, columnas, vigas, losas de entrepiso, muros e instalaciones eléctricas e hidráulicas. Puede tener cubiertas de concreto, lámina, tejas o policarbonato.

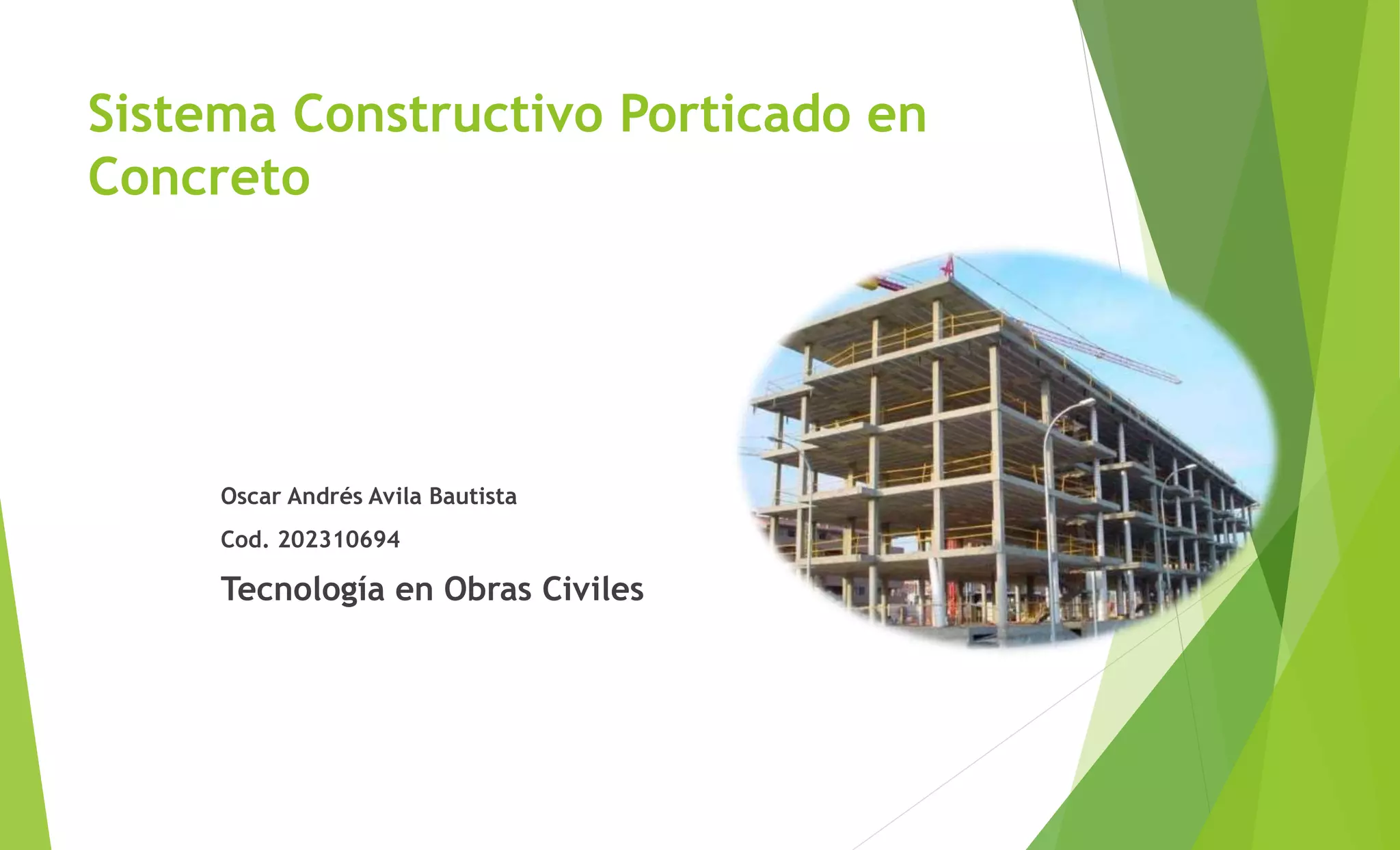

1. Sistema Constructivo Porticado en
Concreto
Oscar Andrés Avila Bautista
Cod. 202310694
Tecnología en Obras Civiles

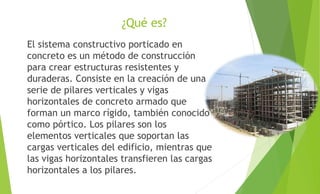

2. ¿Qué es?
El sistema constructivo porticado en
concreto es un método de construcción
para crear estructuras resistentes y
duraderas. Consiste en la creación de una
serie de pilares verticales y vigas
horizontales de concreto armado que
forman un marco rígido, también conocido
como pórtico. Los pilares son los
elementos verticales que soportan las
cargas verticales del edificio, mientras que
las vigas horizontales transfieren las cargas
horizontales a los pilares.

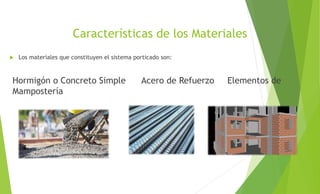

3. Características de los Materiales
 Los materiales que constituyen el sistema porticado son:
Hormigón o Concreto Simple Acero de Refuerzo Elementos de
Mampostería

4. Tipos de cimentación utilizados
 Los tipos de cimentaciones más usadas para el sistema porticado
son las cimentaciones superficiales (zapatas aisladas, zapatas
combinadas, placas de cimentación, cimentaciones corridas para
muros no portantes) y cimentaciones profundas (pilotes). El tipo y
dimensionamiento de la cimentación depende de las características
mecánicas y de la capacidad portante del suelo.

5. Componentes estructurales
 Cimentación: La cimentación es la parte de una
estructura que se encarga de transmitir las cargas de la
construcción al suelo o al subsuelo de manera segura y
estable. Su función es distribuir el peso de la
estructura uniformemente en el suelo para evitar que
se produzcan asentamientos diferenciales o
desplazamientos que puedan comprometer la
estabilidad de la estructura.

6.  Columnas: Son los elementos verticales del sistema
constructivo que transfieren a la cimentación las cargas
provenientes de las placas de entrepiso. El
dimensionamiento de estos elementos está regido por las
cargas que deben soportar y las especificaciones técnicas
dadas en el Titulo C del Reglamento Colombiano de
Construcción Sisme Resistente.

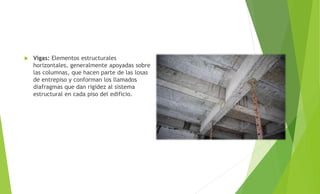

7.  Vigas: Elementos estructurales
horizontales, generalmente apoyadas sobre
las columnas, que hacen parte de las losas
de entrepiso y conforman los llamados
diafragmas que dan rigidez al sistema
estructural en cada piso del edificio.

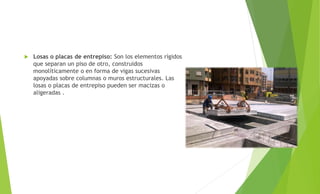

8.  Losas o placas de entrepiso: Son los elementos rígidos
que separan un piso de otro, construidos
monolíticamente o en forma de vigas sucesivas
apoyadas sobre columnas o muros estructurales. Las
losas o placas de entrepiso pueden ser macizas o
aligeradas .

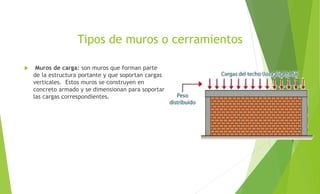

9. Tipos de muros o cerramientos
 Muros de carga: son muros que forman parte
de la estructura portante y que soportan cargas
verticales. Estos muros se construyen en
concreto armado y se dimensionan para soportar
las cargas correspondientes.

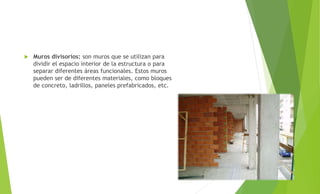

10.  Muros divisorios: son muros que se utilizan para
dividir el espacio interior de la estructura o para
separar diferentes áreas funcionales. Estos muros
pueden ser de diferentes materiales, como bloques
de concreto, ladrillos, paneles prefabricados, etc.

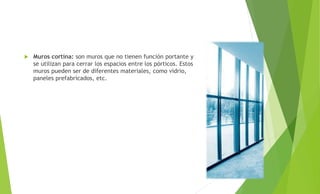

11.  Muros cortina: son muros que no tienen función portante y
se utilizan para cerrar los espacios entre los pórticos. Estos
muros pueden ser de diferentes materiales, como vidrio,
paneles prefabricados, etc.

12.  Cerramientos de Fachada: son elementos que se
utilizan para cerrar la fachada de la estructura. Estos
cerramientos pueden ser de diferentes materiales,
como vidrio, paneles prefabricados, ladrillo a la
vista, etc.

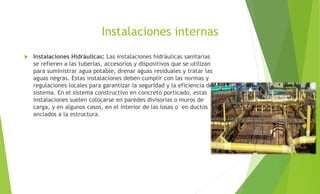

13. Instalaciones internas
 Instalaciones Hidráulicas: Las instalaciones hidráulicas sanitarias
se refieren a las tuberías, accesorios y dispositivos que se utilizan
para suministrar agua potable, drenar aguas residuales y tratar las
aguas negras. Estas instalaciones deben cumplir con las normas y
regulaciones locales para garantizar la seguridad y la eficiencia del
sistema. En el sistema constructivo en concreto porticado, estas
instalaciones suelen colocarse en paredes divisorias o muros de
carga, y en algunos casos, en el interior de las losas o en ductos
anclados a la estructura.

14.  Las instalaciones eléctricas: las instalaciones eléctricas se
refieren a los conductores eléctricos, interruptores,
tomacorrientes y otros dispositivos que se utilizan para
suministrar energía eléctrica a la estructura. Estas
instalaciones deben cumplir con las normas y regulaciones
locales para garantizar la seguridad y la eficiencia del
sistema. En el sistema constructivo en concreto porticado,
estas instalaciones suelen colocarse en canaletas o tubos que
se empotran en las paredes divisorias o en los muros de
carga.

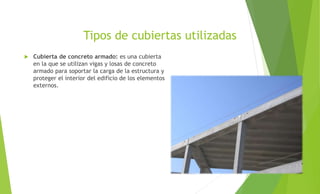

15. Tipos de cubiertas utilizadas
 Cubierta de concreto armado: es una cubierta
en la que se utilizan vigas y losas de concreto
armado para soportar la carga de la estructura y
proteger el interior del edificio de los elementos
externos.

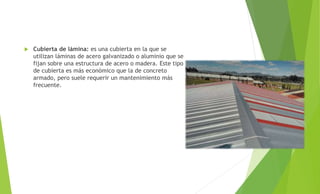

16.  Cubierta de lámina: es una cubierta en la que se
utilizan láminas de acero galvanizado o aluminio que se
fijan sobre una estructura de acero o madera. Este tipo
de cubierta es más económico que la de concreto
armado, pero suele requerir un mantenimiento más
frecuente.

17.  Cubierta de tejas: es una cubierta en la que se utilizan
tejas de cerámica, arcilla o cemento que se colocan sobre
una estructura de madera o acero. Este tipo de cubierta es
resistente y duradero, pero requiere un mayor costo y
tiempo de instalación.

18.  Cubierta de policarbonato: es una cubierta en la
que se utilizan paneles de policarbonato
transparente o translúcido que se fijan sobre una
estructura de acero o aluminio. Este tipo de cubierta
permite el paso de luz natural y es resistente a los
impactos y a la intemperie.
