Este documento presenta las especificaciones de diseño para muros portantes y no portantes cuando están sometidos a cargas ortogonales a su plano, como sismo o viento. Describe los requisitos para el cálculo de momentos, esfuerzos y refuerzo necesario para resistir estas cargas laterales. También especifica los métodos de arriostramiento requeridos para transmitir las fuerzas sísmicas a la estructura principal.

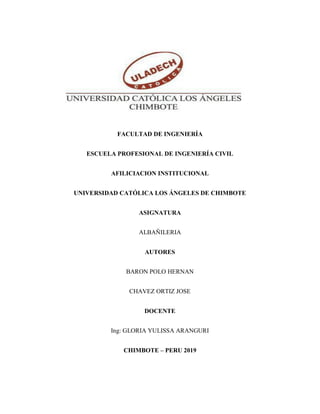

1. FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
AFILICIACION INSTITUCIONAL
UNIVERSIDAD CATÓLICA LOS ÁNGELES DE CHIMBOTE
ASIGNATURA
ALBAÑILERIA
AUTORES
BARON POLO HERNAN
CHAVEZ ORTIZ JOSE
DOCENTE
Ing: GLORIA YULISSA ARANGURI
CHIMBOTE – PERU 2019

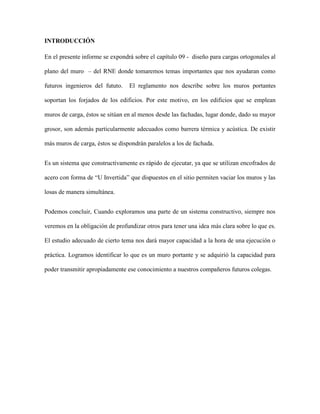

2. INTRODUCCIÓN
En el presente informe se expondrá sobre el capítulo 09 - diseño para cargas ortogonales al
plano del muro – del RNE donde tomaremos temas importantes que nos ayudaran como
futuros ingenieros del fututo. El reglamento nos describe sobre los muros portantes
soportan los forjados de los edificios. Por este motivo, en los edificios que se emplean
muros de carga, éstos se sitúan en al menos desde las fachadas, lugar donde, dado su mayor
grosor, son además particularmente adecuados como barrera térmica y acústica. De existir
más muros de carga, éstos se dispondrán paralelos a los de fachada.
Es un sistema que constructivamente es rápido de ejecutar, ya que se utilizan encofrados de
acero con forma de “U Invertida” que dispuestos en el sitio permiten vaciar los muros y las
losas de manera simultánea.
Podemos concluir, Cuando exploramos una parte de un sistema constructivo, siempre nos
veremos en la obligación de profundizar otros para tener una idea más clara sobre lo que es.
El estudio adecuado de cierto tema nos dará mayor capacidad a la hora de una ejecución o
práctica. Logramos identificar lo que es un muro portante y se adquirió la capacidad para
poder transmitir apropiadamente ese conocimiento a nuestros compañeros futuros colegas.

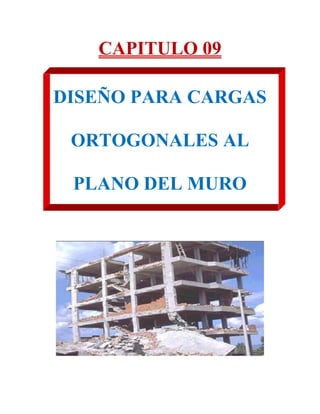

3. CAPITULO 09
DISEÑO PARA CARGAS
ORTOGONALES AL
PLANO DEL MURO

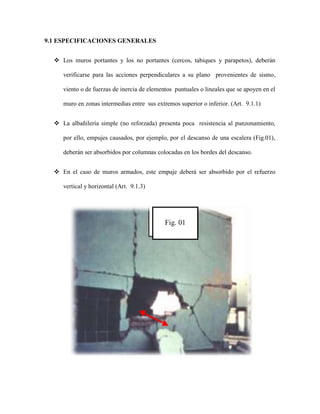

4. 9.1 ESPECIFICACIONES GENERALES
 Los muros portantes y los no portantes (cercos, tabiques y parapetos), deberán
verificarse para las acciones perpendiculares a su plano provenientes de sismo,
viento o de fuerzas de inercia de elementos puntuales o lineales que se apoyen en el
muro en zonas intermedias entre sus extremos superior o inferior. (Art. 9.1.1)
 La albañilería simple (no reforzada) presenta poca resistencia al punzonamiento,
por ello, empujes causados, por ejemplo, por el descanso de una escalera (Fig.01),
deberán ser absorbidos por columnas colocadas en los bordes del descanso.
 En el caso de muros armados, este empuje deberá ser absorbido por el refuerzo
vertical y horizontal (Art. 9.1.3)
Fig. 01

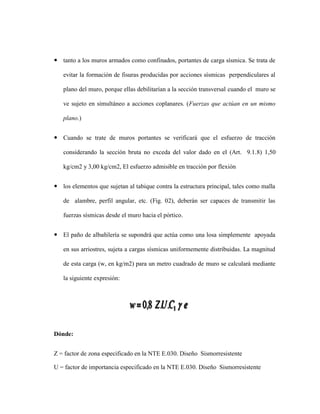

5.  tanto a los muros armados como confinados, portantes de carga sísmica. Se trata de
evitar la formación de fisuras producidas por acciones sísmicas perpendiculares al
plano del muro, porque ellas debilitarían a la sección transversal cuando el muro se
ve sujeto en simultáneo a acciones coplanares. (Fuerzas que actúan en un mismo
plano.)
 Cuando se trate de muros portantes se verificará que el esfuerzo de tracción
considerando la sección bruta no exceda del valor dado en el (Art. 9.1.8) 1,50
kg/cm2 y 3,00 kg/cm2, El esfuerzo admisible en tracción por flexión
 los elementos que sujetan al tabique contra la estructura principal, tales como malla
de alambre, perfil angular, etc. (Fig. 02), deberán ser capaces de transmitir las
fuerzas sísmicas desde el muro hacia el pórtico.
 El paño de albañilería se supondrá que actúa como una losa simplemente apoyada
en sus arriostres, sujeta a cargas sísmicas uniformemente distribuidas. La magnitud
de esta carga (w, en kg/m2) para un metro cuadrado de muro se calculará mediante
la siguiente expresión:
Dónde:
Z = factor de zona especificado en la NTE E.030. Diseño Sismorresistente
U = factor de importancia especificado en la NTE E.030. Diseño Sismorresistente

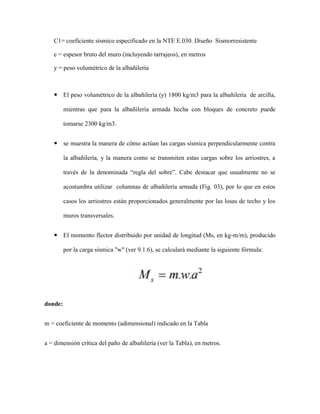

6. C1= coeficiente sísmico especificado en la NTE E.030. Diseño Sismorresistente
e = espesor bruto del muro (incluyendo tarrajeos), en metros
y = peso volumétrico de la albañilería
 El peso volumétrico de la albañilería (y) 1800 kg/m3 para la albañilería de arcilla,
mientras que para la albañilería armada hecha con bloques de concreto puede
tomarse 2300 kg/m3.
 se muestra la manera de cómo actúan las cargas sísmica perpendicularmente contra
la albañilería, y la manera como se transmiten estas cargas sobre los arriostres, a
través de la denominada “regla del sobre”. Cabe destacar que usualmente no se
acostumbra utilizar columnas de albañilería armada (Fig. 03), por lo que en estos
casos los arriostres están proporcionados generalmente por las losas de techo y los
muros transversales.
 El momento flector distribuido por unidad de longitud (Ms, en kg-m/m), producido
por la carga sísmica "w" (ver 9.1.6), se calculará mediante la siguiente fórmula:
donde:
m = coeficiente de momento (adimensional) indicado en la Tabla
a = dimensión crítica del paño de albañilería (ver la Tabla), en metros.

7. El esfuerzo admisible en tracción por flexión de la albañilería se supondrá igual a:
 Los arriostres podrán estar compuestos por la cimentación, las columnas de
confinamiento, las losas rígidas de techo (para el caso de muros portantes), las
vigas soleras (para el caso de cercos, tabiques y parapetos) y los muros
transversales.
 Para el análisis y diseño de los elementos de arriostres se emplearán métodos
racionales y la armadura que se obtenga por este concepto, no se sumará al refuerzo
evaluado ante acciones sísmicas coplanares, sino que se adoptará el mayor valor
respectivo

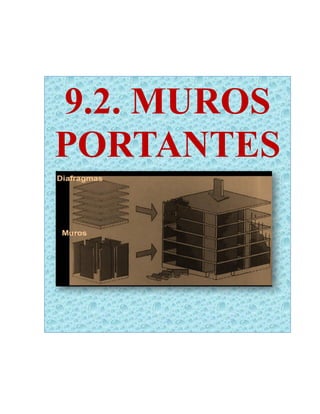

8. 9.2. MUROS
PORTANTES

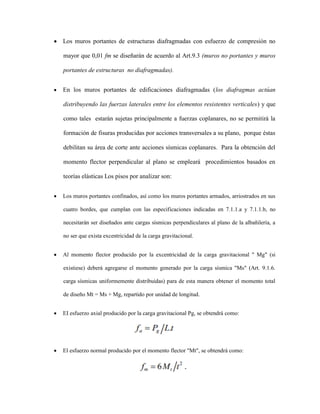

9.  Los muros portantes de estructuras diafragmadas con esfuerzo de compresión no
mayor que 0,01 fm se diseñarán de acuerdo al Art.9.3 (muros no portantes y muros
portantes de estructuras no diafragmadas).
 En los muros portantes de edificaciones diafragmadas (los diafragmas actúan
distribuyendo las fuerzas laterales entre los elementos resistentes verticales) y que
como tales estarán sujetas principalmente a fuerzas coplanares, no se permitirá la
formación de fisuras producidas por acciones transversales a su plano, porque éstas
debilitan su área de corte ante acciones sísmicas coplanares. Para la obtención del
momento flector perpendicular al plano se empleará procedimientos basados en
teorías elásticas Los pisos por analizar son:
 Los muros portantes confinados, así como los muros portantes armados, arriostrados en sus
cuatro bordes, que cumplan con las especificaciones indicadas en 7.1.1.a y 7.1.1.b, no
necesitarán ser diseñados ante cargas sísmicas perpendiculares al plano de la albañilería, a
no ser que exista excentricidad de la carga gravitacional.
 Al momento flector producido por la excentricidad de la carga gravitacional " Mg" (si
existiese) deberá agregarse el momento generado por la carga sísmica "Ms" (Art. 9.1.6.
carga sísmicas uniformemente distribuidas) para de esta manera obtener el momento total
de diseño Mt = Ms + Mg, repartido por unidad de longitud.
 EI esfuerzo axial producido por la carga gravitacional Pg, se obtendrá como:
 El esfuerzo normal producido por el momento flector "Mt", se obtendrá como:

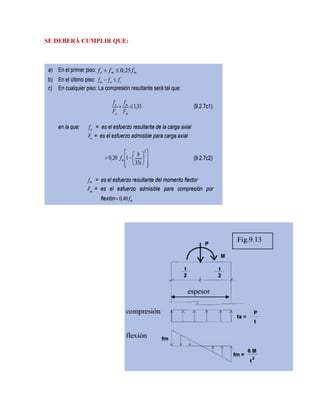

10. SE DEBERÁ CUMPLIR QUE:

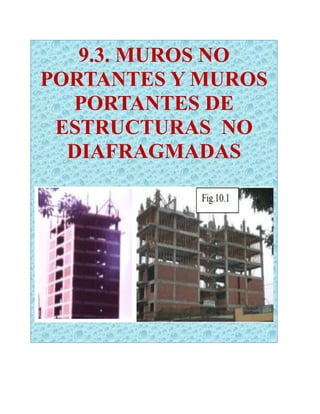

11. 9.3. MUROS NO
PORTANTES Y MUROS
PORTANTES DE
ESTRUCTURAS NO
DIAFRAGMADAS

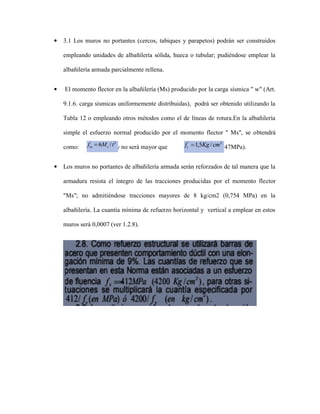

12.  3.1 Los muros no portantes (cercos, tabiques y parapetos) podrán ser construidos
empleando unidades de albañilería sólida, hueca o tubular; pudiéndose emplear la
albañilería armada parcialmente rellena.
 El momento flector en la albañilería (Ms) producido por la carga sísmica " w" (Art.
9.1.6. carga sísmicas uniformemente distribuidas), podrá ser obtenido utilizando la
Tabla 12 o empleando otros métodos como el de líneas de rotura.En la albañilería
simple el esfuerzo normal producido por el momento flector " Ms", se obtendrá
como: y no será mayor que (0,147MPa).
 Los muros no portantes de albañilería armada serán reforzados de tal manera que la
armadura resista el íntegro de las tracciones producidas por el momento flector
"Ms"; no admitiéndose tracciones mayores de 8 kg/cm2 (0,754 MPa) en la
albañilería. La cuantía mínima de refuerzo horizontal y vertical a emplear en estos
muros será 0,0007 (ver 1.2.8).

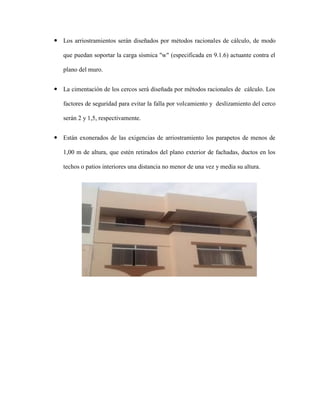

13.  Los arriostramientos serán diseñados por métodos racionales de cálculo, de modo
que puedan soportar la carga sísmica "w" (especificada en 9.1.6) actuante contra el
plano del muro.
 La cimentación de los cercos será diseñada por métodos racionales de cálculo. Los
factores de seguridad para evitar la falla por volcamiento y deslizamiento del cerco
serán 2 y 1,5, respectivamente.
 Están exonerados de las exigencias de arriostramiento los parapetos de menos de
1,00 m de altura, que estén retirados del plano exterior de fachadas, ductos en los
techos o patios interiores una distancia no menor de una vez y media su altura.
