Este documento describe diferentes tipos de artefactos que pueden aparecer en imágenes radiográficas. Los artefactos se originan en tres áreas: la exposición, el procesado y la manipulación de la imagen. Algunos ejemplos de artefactos de exposición incluyen malos contactos entre la película y la pantalla o una posición incorrecta del paciente. Los artefactos de procesado a menudo son causados por problemas en el sistema de transporte del procesador o rodillos sucios. Estos artefactos pueden interferir con el diagn

1. ARTEFACTOS EN LA IMAGEN
UNIVERSIDAD DE EL SALVADOR
ESCUELA DE CIENCIAS MEDICAS
MODULO IV – 2022
LICENCIATURA EN RADIOLOGIA E IMAGENES

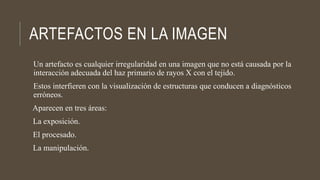

2. ARTEFACTOS EN LA IMAGEN
Un artefacto es cualquier irregularidad en una imagen que no está causada por la
interacción adecuada del haz primario de rayos X con el tejido.
Estos interfieren con la visualización de estructuras que conducen a diagnósticos
erróneos.
Aparecen en tres áreas:
La exposición.
El procesado.
La manipulación.

3. ARTEFACTOS DE EXPOSICIÓN
Se originan artefactos por combinaciones incorrectas
de película y pantalla, malos contactos entre estas,
casetes dobladas o un posicionado incorrecto de la
rejilla, posición inapropiada del paciente o sus
movimientos, exposiciones dobles o una técnica
radiográfica incorrecta, preparación inadecuada del
paciente.

4. ARTEFACTOS DE EXPOSICIÓN
En casos de traumatismos, agujas,
cierres, apósitos y férulas tienen que
quedarse en el lugar porque retirarlos
podría ser peligroso para el paciente.
Los artefactos internos (prótesis,
empastes dentales) deberían anotarse
en la petición de exploración. Esto es
especialmente importante en el
paciente que debe someterse a una
resonancia magnética (RM).

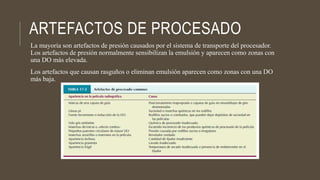

5. ARTEFACTOS DE PROCESADO
La mayoría son artefactos de presión causados por el sistema de transporte del procesador.
Los artefactos de presión normalmente sensibilizan la emulsión y aparecen como zonas con
una DO más elevada.
Los artefactos que causan rasguños o eliminan emulsión aparecen como zonas con una DO
más baja.

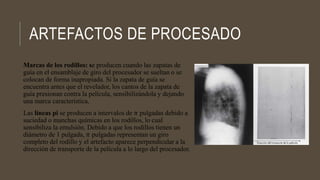

6. ARTEFACTOS DE PROCESADO
Marcas de los rodillos: se producen cuando las zapatas de
guía en el ensamblaje de giro del procesador se sueltan o se
colocan de forma inapropiada. Si la zapata de guía se
encuentra antes que el revelador, los cantos de la zapata de
guía presionan contra la película, sensibilizándola y dejando
una marca característica.
Las líneas pi se producen a intervalos de 𝜋 pulgadas debido a
suciedad o manchas químicas en los rodillos, lo cual
sensibiliza la emulsión. Debido a que los rodillos tienen un
diámetro de 1 pulgada, 𝜋 pulgadas representan un giro
completo del rodillo y el artefacto aparece perpendicular a la
dirección de transporte de la película a lo largo del procesador.

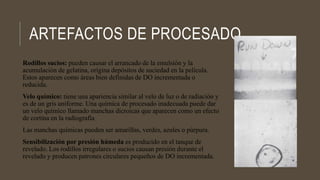

7. ARTEFACTOS DE PROCESADO
Rodillos sucios: pueden causar el arrancado de la emulsión y la
acumulación de gelatina, origina depósitos de suciedad en la película.
Estos aparecen como áreas bien definidas de DO incrementada o
reducida.
Velo químico: tiene una apariencia similar al velo de luz o de radiación y
es de un gris uniforme. Una química de procesado inadecuada puede dar
un velo químico llamado manchas dicroicas que aparecen como un efecto
de cortina en la radiografía
Las manchas químicas pueden ser amarillas, verdes, azules o púrpura.
Sensibilización por presión húmeda es producido en el tanque de
revelado. Los rodillos irregulares o sucios causan presión durante el
revelado y producen patrones circulares pequeños de DO incrementada.
