Este documento habla sobre la tomografía computada y la reconstrucción de imágenes en tomografía computada. Explica diferentes tipos de reconstrucciones como la reconstrucción multiplanar, curva y en 3D usando superficie sombreada, proyección de máxima intensidad y reconstrucción de volumen. También discute el uso de filtros, tablas de opacidad, mapas de color y filtros de reconstrucción para mejorar las imágenes. Finalmente, menciona estudios virtuales como la colonoscopia y broncoscopía virtual.

1. TomografíaTomografía
ComputadaComputada
Reconstrucción enReconstrucción en
Tomografía ComputadaTomografía Computada
Prof. Lic. Beatriz E. Vazquez.Prof. Lic. Beatriz E. Vazquez.
Aydte. T.R. Daniela A. Sabaj.Aydte. T.R. Daniela A. Sabaj.

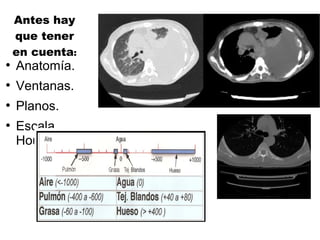

2. Antes hay
que tener
en cuenta:
●
Anatomía.
●
Ventanas.
●
Planos.
●
Escala
Hounfield:

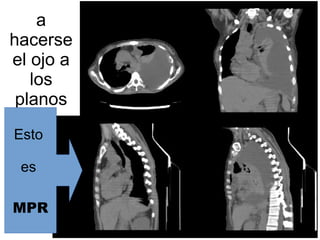

3. a
hacerse
el ojo a
los
planos
Fila 1 Fila 2 Fila 3 Fila 4
0
2
4
6
8
10
12
Columna 1
Columna 2
Columna 3

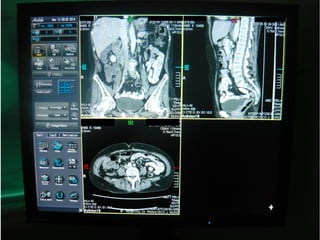

Esto
es
MPR

5. MPRMPR Reconstrucción Multiplanar
●
Es una deformación geométrica del volumen
de datos. No es 3D.
●
Suele ser la más utilizada. Permite visualizar el
volumen.
●
Las reconstrucciones multiplanares deben ser
calculadas a partir de voxels isotrópicos (voxels
con lados iguales en las tres dimensiones del
espacio)
¿Cual de estas reconstrucciones se
realizó a partir de voxel

6. MPR
MPR
Curva
Curva
●

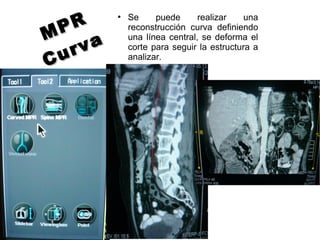

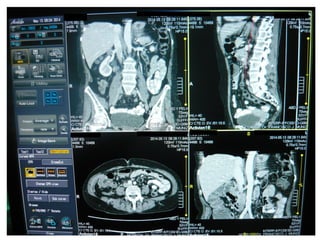

Se puede realizar una
reconstrucción curva definiendo
una línea central, se deforma el
corte para seguir la estructura a
analizar.

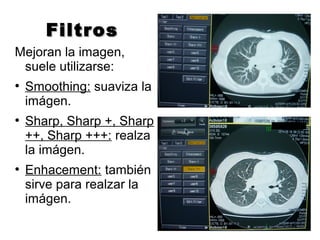

8. FiltrosFiltros
Mejoran la imagen,
suele utilizarse:
●
Smoothing: suaviza la
imágen.
●
Sharp, Sharp +, Sharp
++, Sharp +++: realza
la imágen.
●
Enhacement: también
sirve para realzar la
imágen.

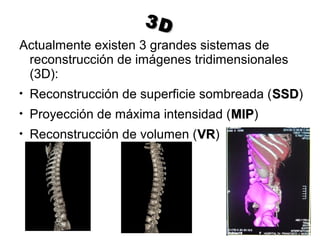

9. 3D3D
Actualmente existen 3 grandes sistemas de
reconstrucción de imágenes tridimensionales
(3D):

Reconstrucción de superficie sombreada (SSDSSD)

Proyección de máxima intensidad (MIPMIP)

Reconstrucción de volumen (VRVR)

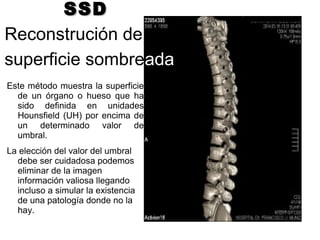

10. SSDSSD
Reconstrución de
superficie sombreada
Este método muestra la superficie
de un órgano o hueso que ha
sido definida en unidades
Hounsfield (UH) por encima de
un determinado valor de
umbral.
La elección del valor del umbral
debe ser cuidadosa podemos
eliminar de la imagen
información valiosa llegando
incluso a simular la existencia
de una patología donde no la
hay.

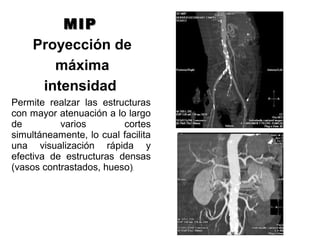

11. MIPMIP
Proyección de
máxima
intensidad
Permite realzar las estructuras
con mayor atenuación a lo largo
de varios cortes
simultáneamente, lo cual facilita
una visualización rápida y
efectiva de estructuras densas
(vasos contrastados, hueso).

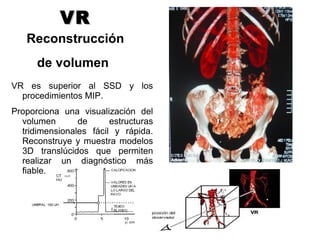

12. VRVR
Reconstrucción
de volumen
VR es superior al SSD y los
procedimientos MIP.
Proporciona una visualización del
volumen de estructuras
tridimensionales fácil y rápida.
Reconstruye y muestra modelos
3D translúcidos que permiten
realizar un diagnóstico más
fiable.

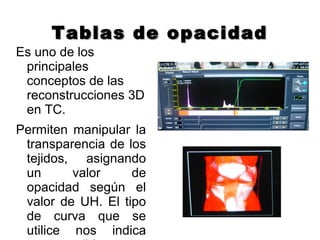

14. Tablas de opacidadTablas de opacidad
Es uno de los
principales
conceptos de las
reconstrucciones 3D
en TC.
Permiten manipular la
transparencia de los
tejidos, asignando
un valor de
opacidad según el
valor de UH. El tipo
de curva que se
utilice nos indica

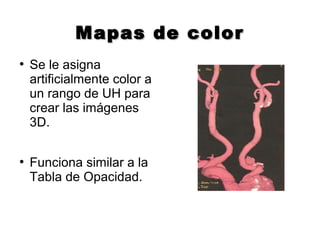

15. Mapas de colorMapas de color
●
Se le asigna
artificialmente color a
un rango de UH para
crear las imágenes
3D.
●
Funciona similar a la
Tabla de Opacidad.

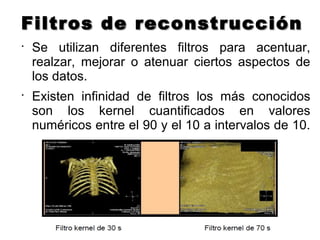

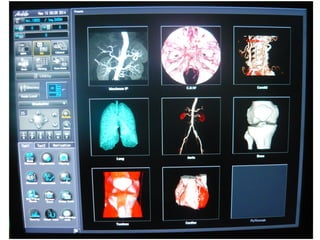

16. Filtros de reconstrucciónFiltros de reconstrucción
•
Se utilizan diferentes filtros para acentuar,
realzar, mejorar o atenuar ciertos aspectos de
los datos.
•
Existen infinidad de filtros los más conocidos
son los kernel cuantificados en valores
numéricos entre el 90 y el 10 a intervalos de 10.

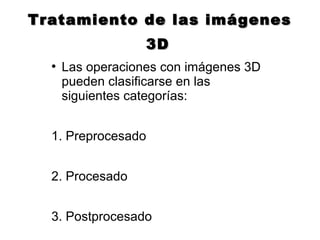

18. Tratamiento de las imágenesTratamiento de las imágenes
3D3D
●
Las operaciones con imágenes 3D
pueden clasificarse en las
siguientes categorías:
1. Preprocesado
2. Procesado
3. Postprocesado

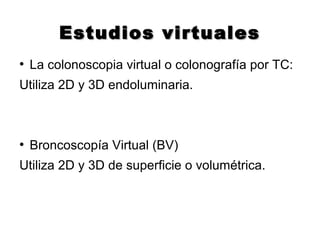

19. Estudios virtualesEstudios virtuales
●
La colonoscopia virtual o colonografía por TC:
Utiliza 2D y 3D endoluminaria.
●
Broncoscopía Virtual (BV)
Utiliza 2D y 3D de superficie o volumétrica.
