La fluoroscopía es una técnica de imagen que permite obtener imágenes en tiempo real de las estructuras internas mediante el uso de un fluoroscopio. Un intensificador de imagen transforma los rayos X remanentes en luz visible e intensifica la imagen. Existen ganancias de flujo, brillo y reducción. La fluoroscopía puede ser continua o pulsada, siendo esta última menos dañina para el paciente y el equipo. Los medios de contraste resaltan estructuras anatómicas y se clasifican en iónicos y no iónicos.

1. FLUOROSCOPÍA
DR. HUGO ENRIQUE PÉREZ MORA.
RESIDENTE 1ER AÑO RADIOLOGIA E IMAGEN
HUP.

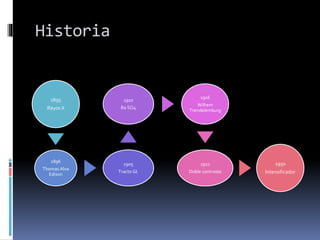

2. Historia
1895
Rayos X
1896
Thomas Alva
Edison
1905
Tracto GI.
1910
Ba SO4
1916
Wilhem
Trendelemburg
1921
Doble contraste
1950
Intensificador

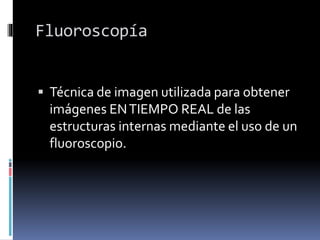

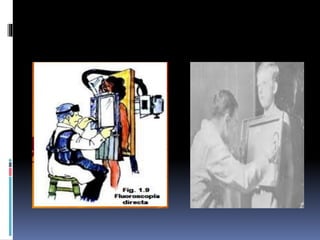

4. Fluoroscopía
 Técnica de imagen utilizada para obtener
imágenes ENTIEMPO REAL de las
estructuras internas mediante el uso de un
fluoroscopio.

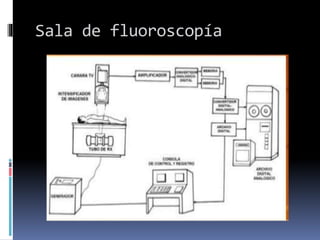

5. Sala de fluoroscopía

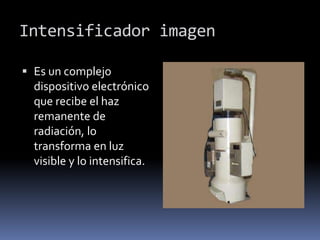

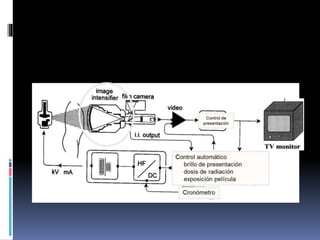

7. Intensificador imagen
 Es un complejo
dispositivo electrónico
que recibe el haz
remanente de
radiación, lo
transforma en luz
visible y lo intensifica.

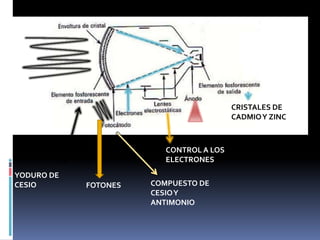

8. YODURO DE
CESIO
RX
1
2
FOTONES COMPUESTO DE
CESIOY
ANTIMONIO
CRISTALES DE
CADMIOY ZINC
CONTROL A LOS
ELECTRONES

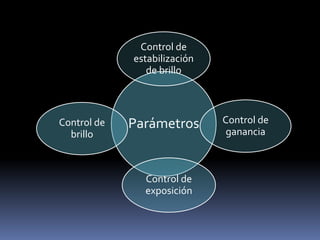

9. ParámetrosControl de
brillo
Control de
exposición
Control de
ganancia
Control de
estabilización
de brillo

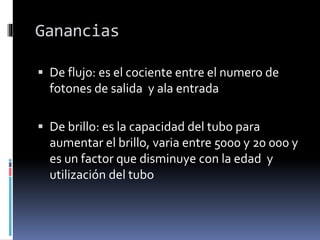

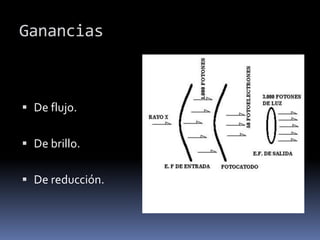

10. Ganancias
 De flujo: es el cociente entre el numero de
fotones de salida y ala entrada
 De brillo: es la capacidad del tubo para
aumentar el brillo, varia entre 5000 y 20 000 y
es un factor que disminuye con la edad y
utilización del tubo

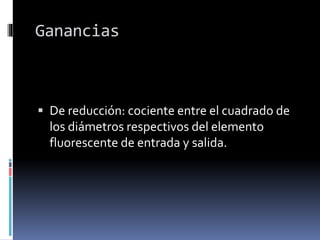

11. Ganancias
 De reducción: cociente entre el cuadrado de
los diámetros respectivos del elemento
fluorescente de entrada y salida.

12. Ganancias
 De flujo.
 De brillo.
 De reducción.

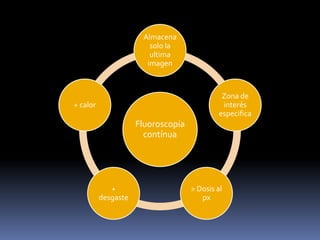

13. Fluoroscopía
contínua
Almacena
solo la
ultima
imagen
Zona de
interés
especifica
> Dosis al
px
+
desgaste
+ calor

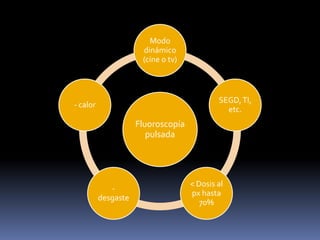

14. Fluoroscopía
pulsada
Modo
dinámico
(cine o tv)
SEGD,TI,
etc.
< Dosis al
px hasta
70%
-
desgaste
- calor

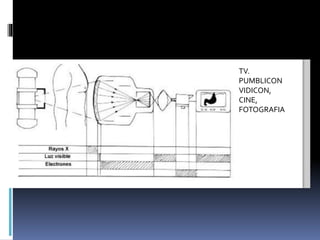

15. TV.
PUMBLICON
VIDICON,
CINE,
FOTOGRAFIA

16. Arco en C
1. Conmutador.
2. Botón de emergencia.
3. Panel de control.
4. Palanca de dirección.
5. Soporte para
interruptor de pie.
6. Intensificador de I.
7. Tubo de rayos X.

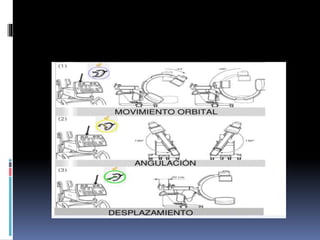

19.  Movimiento orbital: a partir de la posición
básica de 0°, gira sobre un eje hasta 90°, o
hasta -42° (132° en total).
 Angulación: rota el arco en C sobre el brazo
de soporte vertical, por hasta 190° en ambas
direcciones.

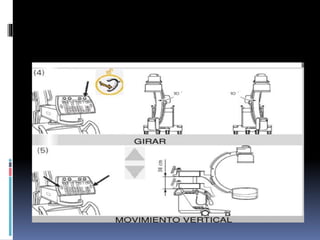

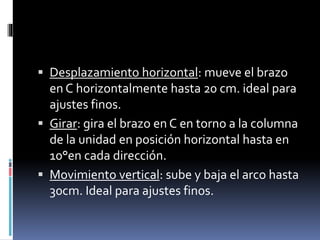

20.  Desplazamiento horizontal: mueve el brazo
en C horizontalmente hasta 20 cm. ideal para
ajustes finos.
 Girar: gira el brazo en C en torno a la columna
de la unidad en posición horizontal hasta en
10°en cada dirección.
 Movimiento vertical: sube y baja el arco hasta
30cm. Ideal para ajustes finos.

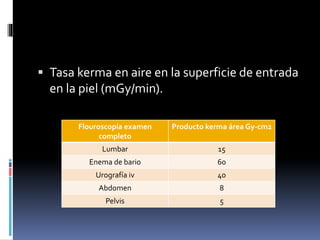

21.  Tasa kerma en aire en la superficie de entrada
en la piel (mGy/min).
Flouroscopía examen
completo
Producto kerma área Gy-cm2
Lumbar 15
Enema de bario 60
Urografía iv 40
Abdomen 8
Pelvis 5

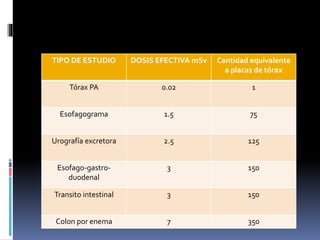

22. TIPO DE ESTUDIO DOSIS EFECTIVA mSv Cantidad equivalente
a placas de tórax
Tórax PA 0.02 1
Esofagograma 1.5 75
Urografía excretora 2.5 125
Esofago-gastro-
duodenal
3 150
Transito intestinal 3 150
Colon por enema 7 350

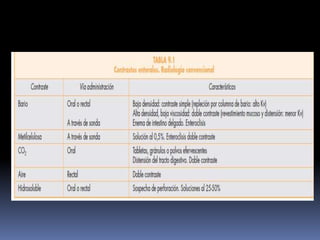

23. Medios de contraste
 Aquella sustancia o combinación de
sustancias, introducidas en el organismo
por cualquier vía , permite resaltar u o
pacificar estructura anatómicas normales y
patológicas.

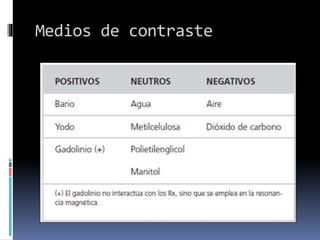

24. Medios de contraste

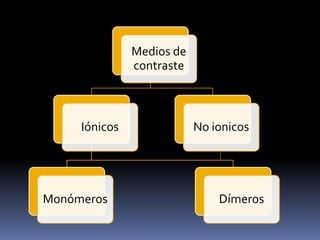

25. Medios de
contraste
Iónicos
Monómeros Dímeros
No ionicos

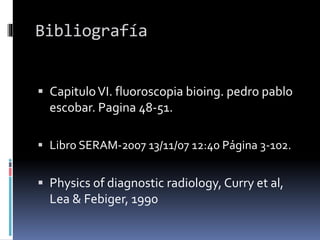

27. Bibliografía
