Este documento describe los diferentes tipos de artefactos que pueden aparecer en una tomografía computarizada, incluyendo artefactos físicos debidos al haz de rayos X, artefactos cinéticos causados por movimiento del paciente, y artefactos técnicos relacionados al equipo de adquisición de imágenes. Explica varios artefactos comunes como el endurecimiento del haz, el volumen parcial, y los anillos o vibraciones, así como posibles formas de corrección.

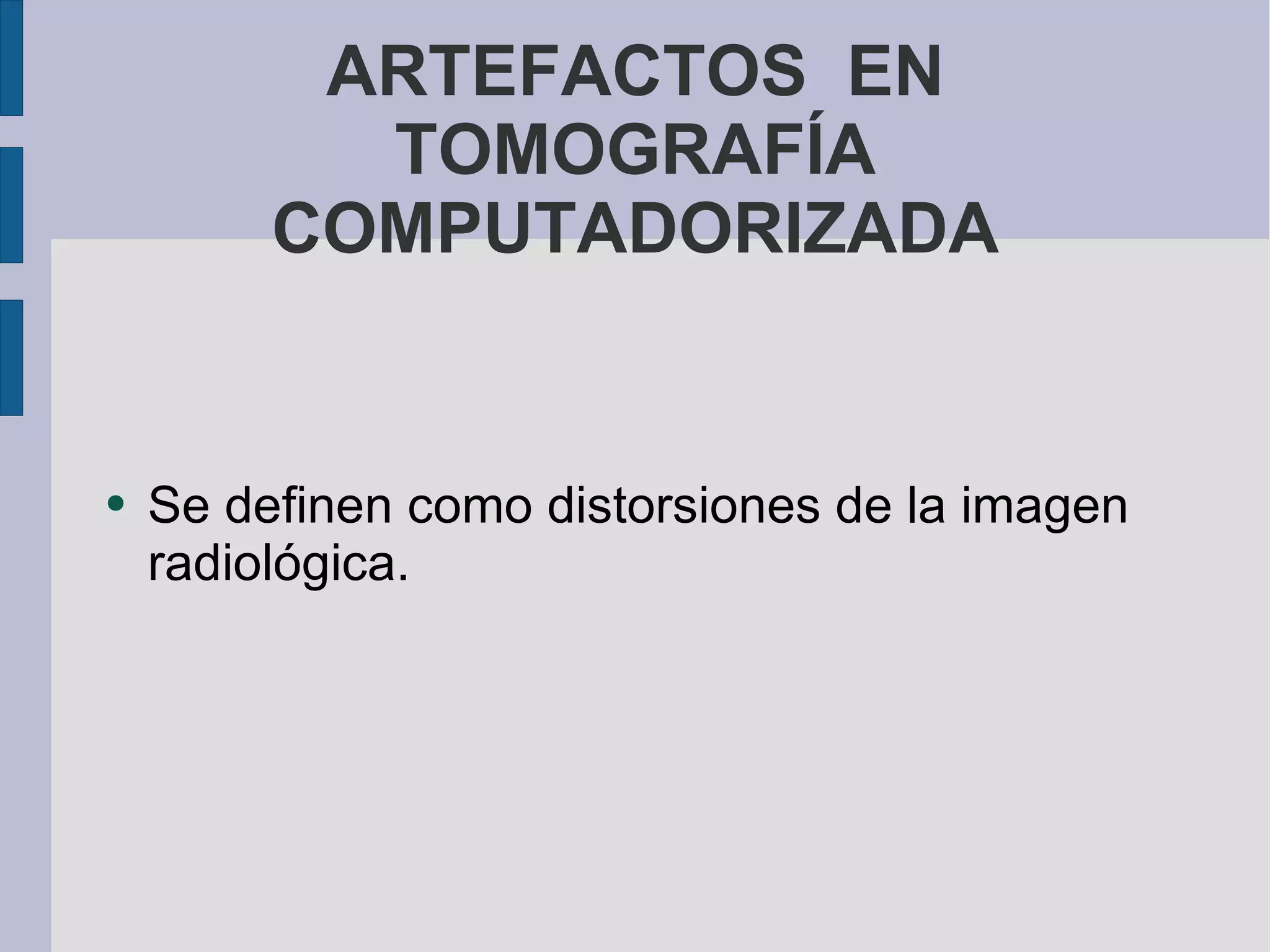

1. ARTEFACTOS EN TOMOGRAFÍA COMPUTADORIZADA Se definen como distorsiones de la imagen radiológica.

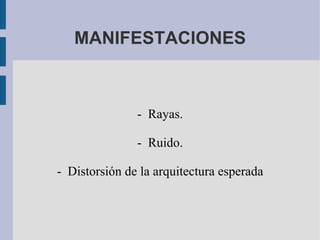

2. MANIFESTACIONES - Rayas. - Ruido. - Distorsión de la arquitectura esperada

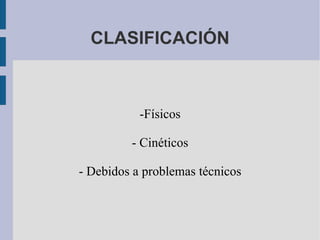

3. CLASIFICACIÓN -Físicos - Cinéticos - Debidos a problemas técnicos

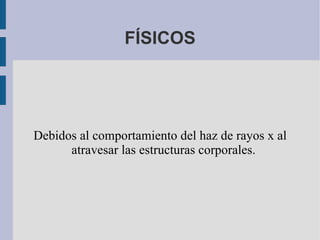

4. FÍSICOS Debidos al comportamiento del haz de rayos x al atravesar las estructuras corporales.

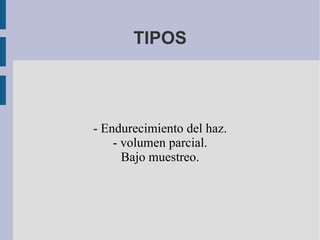

5. TIPOS - Endurecimiento del haz. - volumen parcial. Bajo muestreo.

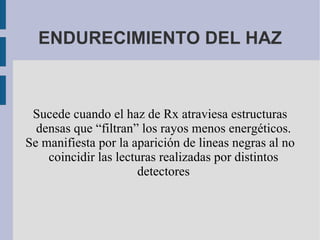

6. ENDURECIMIENTO DEL HAZ Sucede cuando el haz de Rx atraviesa estructuras densas que “filtran” los rayos menos energéticos. Se manifiesta por la aparición de lineas negras al no coincidir las lecturas realizadas por distintos detectores

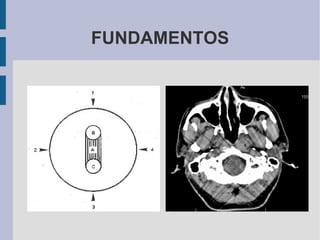

7. FUNDAMENTOS

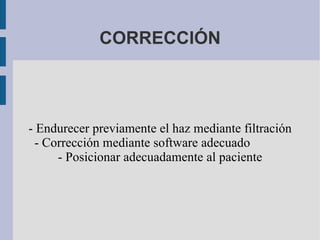

8. CORRECCIÓN - Endurecer previamente el haz mediante filtración - Corrección mediante software adecuado - Posicionar adecuadamente al paciente

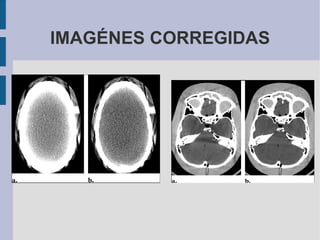

9. IMAGÉNES CORREGIDAS

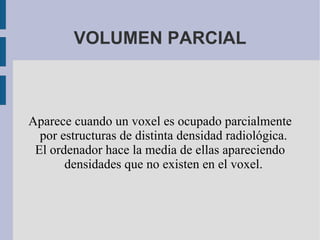

10. VOLUMEN PARCIAL Aparece cuando un voxel es ocupado parcialmente por estructuras de distinta densidad radiológica. El ordenador hace la media de ellas apareciendo densidades que no existen en el voxel.

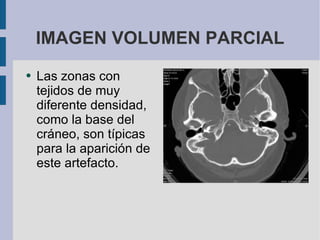

11. IMAGEN VOLUMEN PARCIAL Las zonas con tejidos de muy diferente densidad, como la base del cráneo, son típicas para la aparición de este artefacto.

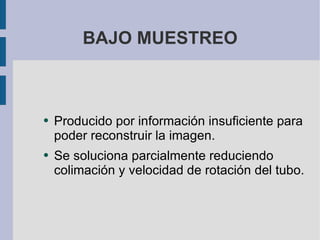

12. BAJO MUESTREO Producido por información insuficiente para poder reconstruir la imagen. Se soluciona parcialmente reduciendo colimación y velocidad de rotación del tubo.

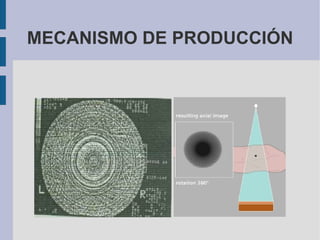

13. MECANISMO DE PRODUCCIÓN

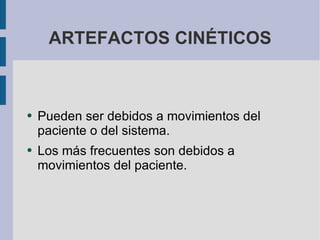

14. ARTEFACTOS CINÉTICOS Pueden ser debidos a movimientos del paciente o del sistema. Los más frecuentes son debidos a movimientos del paciente.

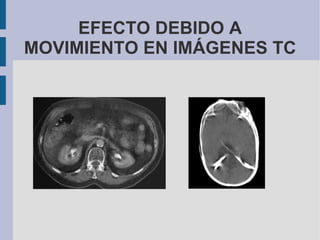

15. EFECTO DEBIDO A MOVIMIENTO EN IMÁGENES TC

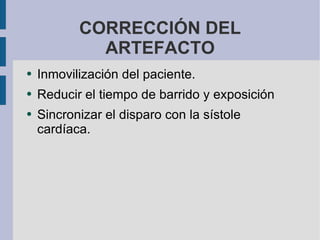

16. CORRECCIÓN DEL ARTEFACTO Inmovilización del paciente. Reducir el tiempo de barrido y exposición Sincronizar el disparo con la sístole cardíaca.

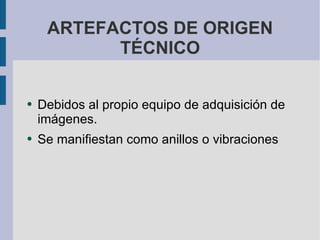

17. ARTEFACTOS DE ORIGEN TÉCNICO Debidos al propio equipo de adquisición de imágenes. Se manifiestan como anillos o vibraciones

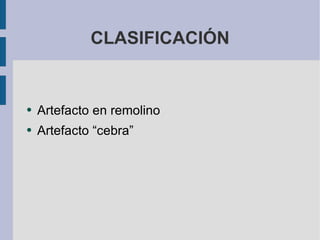

18. CLASIFICACIÓN Artefacto en remolino Artefacto “cebra”

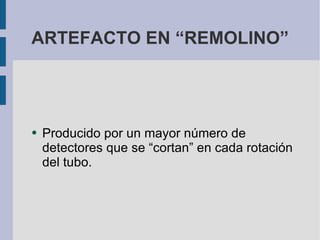

19. ARTEFACTO EN “REMOLINO” Producido por un mayor número de detectores que se “cortan” en cada rotación del tubo.

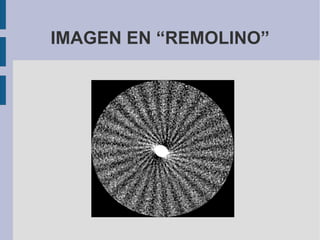

20. IMAGEN EN “REMOLINO”

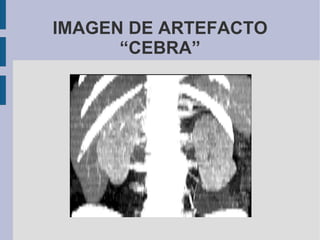

21. ARTEFACTO “CEBRA” Producido al adquirir imágenes con gran cantidad de ruido y reconstruirlas posteriormente

22. IMAGEN DE ARTEFACTO “CEBRA”

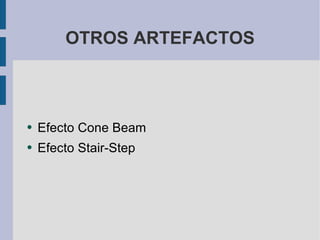

23. OTROS ARTEFACTOS Efecto Cone Beam Efecto Stair-Step

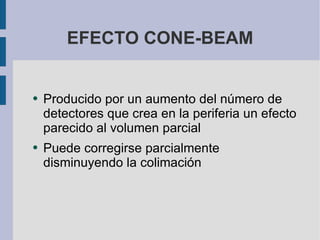

24. EFECTO CONE-BEAM Producido por un aumento del número de detectores que crea en la periferia un efecto parecido al volumen parcial Puede corregirse parcialmente disminuyendo la colimación

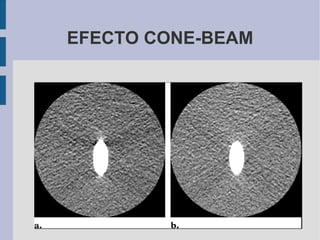

25. EFECTO CONE-BEAM

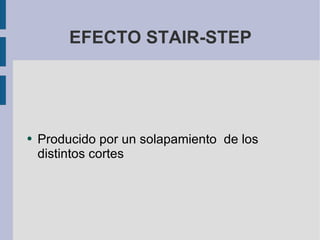

26. EFECTO STAIR-STEP Producido por un solapamiento de los distintos cortes

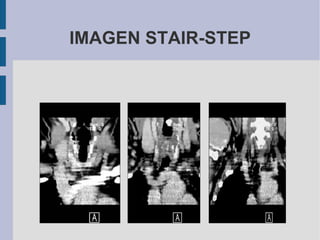

27. IMAGEN STAIR-STEP
