Este documento discute la importancia del factor de potencia y las consecuencias de un bajo factor de potencia. Explica que el factor de potencia mide el aprovechamiento de la energía eléctrica para trabajo útil y que un bajo factor de potencia resulta en mayores costos debido a un mayor consumo de energía. También presenta ejemplos numéricos de cómo corregir el factor de potencia en circuitos monofásicos y trifásicos.

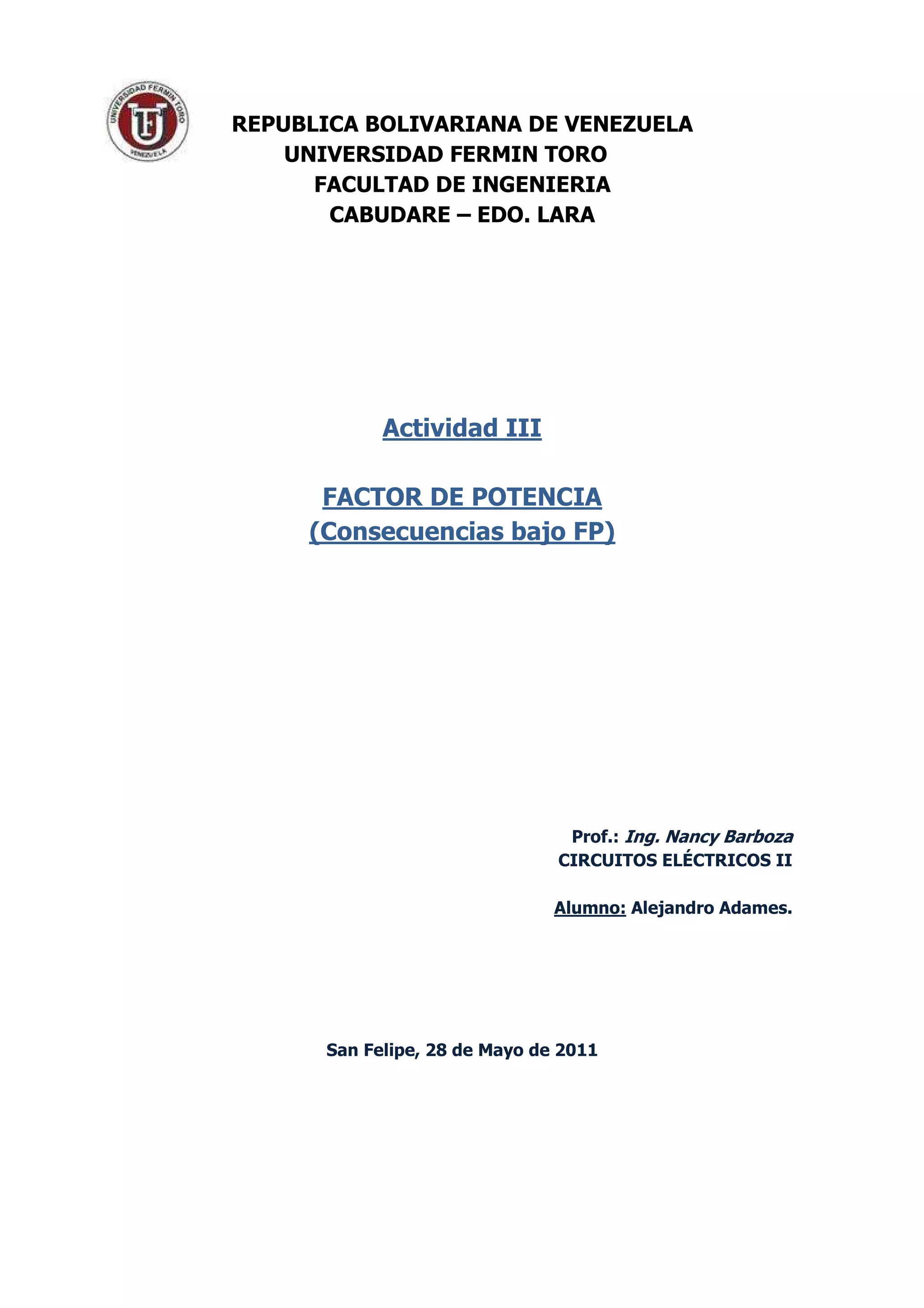

1. REPUBLICA BOLIVARIANA DE VENEZUELA
UNIVERSIDAD FERMIN TORO
FACULTAD DE INGENIERIA
CABUDARE – EDO. LARA
Actividad III
FACTOR DE POTENCIA
(Consecuencias bajo FP)
Prof.: Ing. Nancy Barboza
CIRCUITOS ELÉCTRICOS II
Alumno: Alejandro Adames.
San Felipe, 28 de Mayo de 2011

2. Importancia de lo que Representa el Factor de Potencia y
consecuencias de un bajo factor de Potencia (Fp).
Importancia de lo que Representa el Factor de Potencia:
Para reconocer la importancia del factor de potencia, debemos primero
conocer, que dicho Factor se puede definir como la relación que existe entre la
potencia activa (P)(KW) y la potencia aparente (S)(KVA), siempre que las
corrientes y tensiones formen ondas perfectamente senoidales.
El Factor de Potencia nos señala el aprovechamiento de la energía
eléctrica para realizar un trabajo útil, ya que al utilizar cualquier equipo
eléctrico, la potencia (energía) real o activa es la que en el proceso de
transformación se puede aprovechar como trabajo, bien sea lumínico,
mecánico, calorífico, entre otros, haciendo que está sea productiva y utilizable.
Consecuencias de un bajo factor de Potencia (Fp):
Un bajo factor de potencia indica que se consume más corriente para
una misma potencia, es decir, se consume mayor energía reactiva, pudiéndose
decir que el bajo poder de potencia trae como consecuencia problemas técnicos
y económicos.
Entre las principales consecuencias de un bajo Factor de Potencia podemos
mencionar:
• Mayor consumo de corriente.
• Incrementan las pérdidas por el efecto Joule, las cuales son una función
del cuadrado de la corriente.

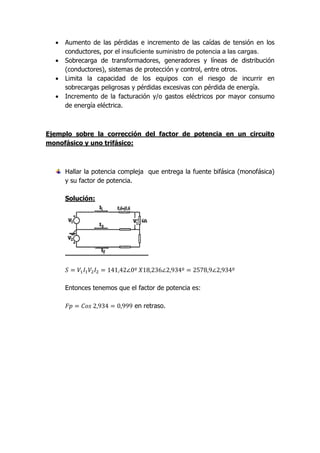

3. • Aumento de las pérdidas e incremento de las caídas de tensión en los
conductores, por el insuficiente suministro de potencia a las cargas.
• Sobrecarga de transformadores, generadores y líneas de distribución
(conductores), sistemas de protección y control, entre otros.
• Limita la capacidad de los equipos con el riesgo de incurrir en
sobrecargas peligrosas y pérdidas excesivas con pérdida de energía.
• Incremento de la facturación y/o gastos eléctricos por mayor consumo
de energía eléctrica.
Ejemplo sobre la corrección del factor de potencia en un circuito
monofásico y uno trifásico:
Hallar la potencia compleja que entrega la fuente bifásica (monofásica)
y su factor de potencia.
Solución:
Entonces tenemos que el factor de potencia es:
en retraso.

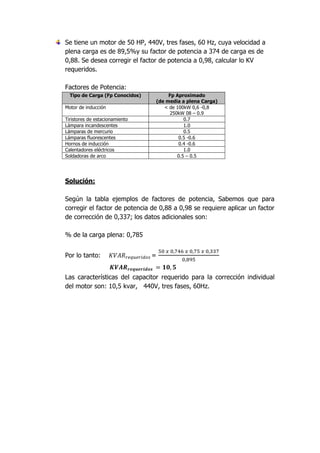

4. Se tiene un motor de 50 HP, 440V, tres fases, 60 Hz, cuya velocidad a
plena carga es de 89,5%y su factor de potencia a 374 de carga es de
0,88. Se desea corregir el factor de potencia a 0,98, calcular lo KV
requeridos.
Factores de Potencia:
Tipo de Carga (Fp Conocidos) Fp Aproximado
(de media a plena Carga)
Motor de inducción < de 100kW 0,6 -0,8
250kW 08 – 0.9
Tiristores de estacionamiento 0.7
Lámpara incandescentes 1.0
Lámparas de mercurio 0.5
Lámparas fluorescentes 0.5 -0.6
Hornos de inducción 0.4 -0.6
Calentadores eléctricos 1.0
Soldadoras de arco 0.5 – 0.5
Solución:
Según la tabla ejemplos de factores de potencia, Sabemos que para
corregir el factor de potencia de 0,88 a 0,98 se requiere aplicar un factor
de corrección de 0,337; los datos adicionales son:
% de la carga plena: 0,785
Por lo tanto: =
Las características del capacitor requerido para la corrección individual
del motor son: 10,5 kvar, 440V, tres fases, 60Hz.
