2. Los comandos Básicos en 2D
son:
 L.- Línea “crea segmentos en línea recta.

3.  Recorta.- Recorta objetos asta alcanzar las
aristas de otros objetos.

4.  Al.- Alargar (Alarga objetos asta alcanzar las
aristas de otros objetos).

5.  Desfase.- ((“O” en ingles) Crea círculos
concéntricos y líneas paralelas y curvas
paralelas).

6.  Desplazar.- Desplaza objetos a una distancia
especificada o dirección especificada.

7.  Circulo.- Crea un circulo mediante un centro y un
radio.

8.  Escala.-
Aumenta
o
reduce
objetos
seleccionados, conservando la misma forma.

9.  Girar.-Gira objetos alrededor de un punto base

10.  Capas.- Proporciona una colección de capas y
parámetros de capa definidos en el dibujo para
volver a ocuparlos.

11.  Acotaciones.-Nos sirve para dar medidas a las
líneas de un eje a otro (lineal, Alineada, ondular
entre otras.

12. Comandos Básicos en 3D:
 Extrusión.- (en ingles ELEV) este comando
permite crear lineas en el eje Z.

13.  Navegación 3D .- Proporciona una colección de
vistas estándar o abre el administrador de vistas.

14.  Estilos visuales.- Proporciona una colección de
estilos visuales definidos en el dibujo para volver
actuales.

15.  Prisma rectangular.- Crea un prisma rectangular
solido 3D.

16.  Cilindro.- Crea un cilindro solido 3D.

17.  Esfera.- Crea una esfera solida en 3D.

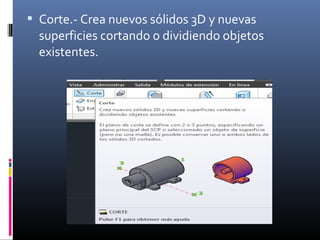

18.  Corte.- Crea nuevos sólidos 3D y nuevas
superficies cortando o dividiendo objetos
existentes.

19.  Rotación 3D.- En una vista 3D, muestra el gizmo
girar 3D para ayudar a revolucionar objetos 3D
en torno a un punto base.

20. Para empezar a trazar en 3D debemos de tener un
plano topográfico (como se muestra en la figura)
y después empezar a trazar altura de muros.

21. Ejemplo de el comando EXTRUSION: Para utilizar
este comando seleccionamos LINEA, despues
seleccionamos un vertice y movemos el cursor
asta otro contiguo y elevamos a una medida
como en la siguiente imagen:

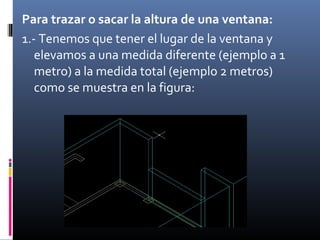

22. Para trazar o sacar la altura de una ventana:
1.- Tenemos que tener el lugar de la ventana y
elevamos a una medida diferente (ejemplo a 1
metro) a la medida total (ejemplo 2 metros)
como se muestra en la figura:

23. La ventana debe de tener una altura precisa,
después tenemos que trazar la medida que le
resta para que alcance la altura de la loza.
