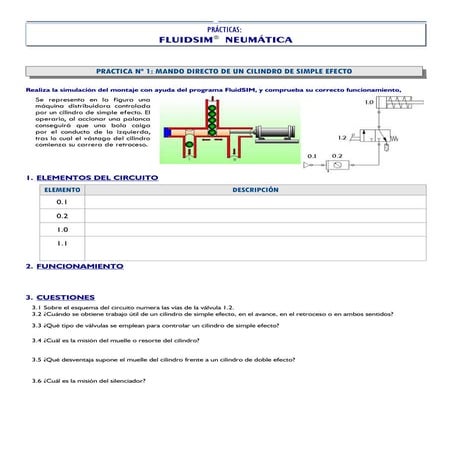

FLUIDSIM NEUMATICA MANDO DIRECTO DE UN CILINDRO DE SIMPLE EFECTOLUISDAVIDVSCONEZLALA
1) El documento presenta varias prácticas sobre el uso de cilindros neumáticos y válvulas de control. 2) Cada práctica incluye un circuito neumático simulado y preguntas sobre su funcionamiento. 3) Las prácticas cubren temas como el control directo e indirecto de cilindros simples y dobles efecto, la regulación de velocidad y el uso de fin de carrera.
2ª EV. - PRÁCTICAS. SISTEMAS HIDRÁULICOS Y NEUMÁTICOS - MECATRÓNICA INDUSTRI...José Manuel Gómez Vega
Este documento presenta varios ejercicios relacionados con circuitos neumáticos para automatizaciones industriales. El primer ejercicio propone modificar un circuito existente para cilindros neumáticos de forma que funcione con las limitaciones del laboratorio, sustituyendo válvulas y usando finales de carrera. Los otros ejercicios describen circuitos para aplicaciones como una estampadora, un percutor y una secuencia de taladrado.
Este documento describe una práctica de accionamiento directo utilizando una válvula 3/2 NC para accionar un cilindro de simple efecto. Explica los componentes utilizados como la válvula, el cilindro, la unidad de mantenimiento y el compresor. También describe el procedimiento de conectar los componentes y accionar el cilindro mediante el pulsador. Al final, concluye que logró comprender el funcionamiento de la válvula y cilindro a través de la simulación y práctica real
Este documento es un manual de prácticas de neumática e hidráulica de la Facultad de Estudios Superiores Cuautitlán de la UNAM. Contiene información sobre el reconocimiento de componentes neumáticos, conexiones básicas de actuadores, uso de válvulas lógicas OR y AND, ciclos automáticos, métodos de control neumático como cascada y paso a paso, y paros de emergencia. El manual incluye objetivos, materiales, procedimientos y preguntas para cada práctica
Este documento describe una práctica de neumática sobre el funcionamiento de un final de carrera. El objetivo es controlar un cilindro neumático de doble efecto mediante una válvula de 5/2 accionada por un pulsador y un final de carrera. Al pulsar el pulsador, el vástago del cilindro sale hasta activar el final de carrera, que a su vez cambia la posición de la válvula de 5/2 para que el vástago vuelva a su posición inicial.
Este documento describe diferentes tipos de actuadores neumáticos, incluidos cilindros de simple efecto, cilindros de doble efecto, actuadores de giro y más. Explica los principios de funcionamiento, ventajas y desventajas de cada tipo. También cubre cálculos importantes para la selección y dimensionamiento de actuadores como fuerza del émbolo, longitud de carrera, velocidad y consumo de aire. El documento proporciona una guía completa sobre los actuadores neumáticos más comunes y cómo aplicarlos en sist
Este documento describe los sistemas neumáticos de potencia y sus elementos de mando y control, específicamente las válvulas neumáticas. Explica las diferentes clasificaciones de válvulas según su número de vías y posiciones, y proporciona ejemplos como las válvulas 2/2, 3/2, 4/2 y 5/2. También cubre electroválvulas, características funcionales como el caudal nominal, y recomendaciones para el montaje y mantenimiento de válvulas.
Este documento presenta tres circuitos neumáticos. El primer circuito consiste en una unidad generadora de aire, unidad de mantenimiento y un cilindro neumático de simple efecto. El segundo circuito incluye cilindros neumáticos de doble efecto y válvulas. El tercer circuito presenta el uso de una válvula OR y una válvula AND para controlar los cilindros neumáticos. El objetivo es comprender los elementos y funcionamiento de los circuitos neumáticos.
Este documento presenta un curso completo sobre neumática que incluye fundamentos, principios, componentes, aplicaciones y simulaciones de sistemas neumáticos utilizando el software Fluid Sim P. Explica detalladamente diferentes tipos de válvulas 3/2, incluyendo su funcionamiento, diseño y aplicaciones comunes como el accionamiento de cilindros de simple efecto. También muestra un ejemplo de accionamiento indirecto de un cilindro neumático a través de una válvula 3/2.
Este documento presenta los procedimientos para realizar el mantenimiento y reparación de un alternador de un vehículo. Explica los pasos para desarmar el alternador, inspeccionar sus piezas, y volver a armarlo. Los pasos incluyen limpiar el alternador, marcar sus piezas, inspeccionar componentes como la bobina y diodos, y volver a ensamblar el rotor, estator y otras partes.
Este documento presenta los procedimientos para realizar el mantenimiento y reparación de un alternador de un vehículo. Explica los pasos para desarmar el alternador, inspeccionar sus piezas, y volver a armarlo. Los pasos incluyen limpiar el alternador, marcar sus piezas, inspeccionar componentes como la bobina y diodos, y volver a ensamblar el rotor, estator y otras partes.
Este documento presenta el reporte de un circuito neumático y su simulación en FluidSIM. El circuito consiste en dos cilindros neumáticos que se mueven de forma sincronizada pero con un retardo en el segundo cilindro. Se describe el desarrollo paso a paso del circuito esquemático y la simulación, usando válvulas como 3/n vías, 5/n vías y válvulas de deceleración para lograr el retardo requerido. El documento concluye que el circuito y la simulación cump
Este documento describe los diferentes tipos de válvulas neumáticas, incluyendo válvulas distribuidoras, auxiliares y proporcionales. Explica las categorías generales de las válvulas distribuidoras, como el tipo, principio de diseño, tipo de mando, función, tamaño y aplicación. Describe varios ejemplos de válvulas distribuidoras, auxiliares y proporcionales, y explica sus usos comunes.
Este documento trata sobre las válvulas de control con características isoporcentuales. Explica que una válvula isoporcentual tiene una curva de caudal no lineal cuya pendiente aumenta a medida que la válvula se abre, a diferencia de una válvula lineal. Describe los componentes de una válvula y cómo el diseño del obturador determina su curva de caudal. Finalmente, presenta dos modelos de válvulas isoporcentuales del mercado.
Este documento describe una práctica sobre un doble regulador de caudal neumático. El circuito permite subir y bajar lentamente una cuchara de colada usando dos pulsadores y una válvula 5/2 accionada por presión. Las válvulas reguladoras de caudal 1.01 y 1.02 controlan la velocidad del cilindro al subir y bajar la cuchara. El documento explica el funcionamiento del circuito, los componentes utilizados y propone cuestiones y actividades para comprobar el montaje.
Este documento describe una práctica sobre un doble regulador de caudal neumático. El circuito permite subir y bajar lentamente una cuchara de colada usando dos pulsadores y una válvula 5/2 accionada por presión. Las válvulas reguladoras de caudal 1.01 y 1.02 controlan la velocidad del cilindro al subir y bajar la cuchara. El documento explica el funcionamiento del circuito, los componentes utilizados y propone cuestiones y actividades para comprobar el montaje.
Este documento presenta un método de trabajo en grupo para realizar ejercicios de neumática. El método consta de 4 fases: 1) simulación del circuito neumático en un programa, 2) documentación del esquema y componentes en un cuaderno, 3) prueba práctica en un banco, y 4) desmontaje al final de la clase. El documento también incluye 12 ejercicios de neumática para que los estudiantes los resuelvan siguiendo este método.
Este documento describe una práctica de laboratorio sobre la automatización cíclica de dos cilindros neumáticos de doble efecto utilizando un PLC S7-1200. Se explican los elementos neumáticos y de control electrónico necesarios, así como las conexiones eléctricas. El objetivo es controlar el avance y retroceso de los cilindros mediante el PLC. Se muestran figuras del circuito neumático y eléctrico, y se proporcionan conclusiones e instrucciones sobre la práctica.
TIA portal Bloques PLC Siemens______.pdfArmandoSarco
Bloques con Tia Portal, El sistema de automatización proporciona distintos tipos de bloques donde se guardarán tanto el programa como los datos
correspondientes. Dependiendo de la exigencia del proceso el programa estará estructurado en diferentes bloques.
ESPERAMOS QUE ESTA INFOGRAFÍA SEA UNA HERRAMIENTA ÚTIL Y EDUCATIVA QUE INSPIRE A MÁS PERSONAS A ADENTRARSE EN EL APASIONANTE CAMPO DE LA INGENIERÍA CIVIŁ. ¡ACOMPAÑANOS EN ESTE VIAJE DE APRENDIZAJE Y DESCUBRIMIENTO
Los puentes son estructuras esenciales en la infraestructura de transporte, permitiendo la conexión entre diferentes
puntos geográficos y facilitando el flujo de bienes y personas.

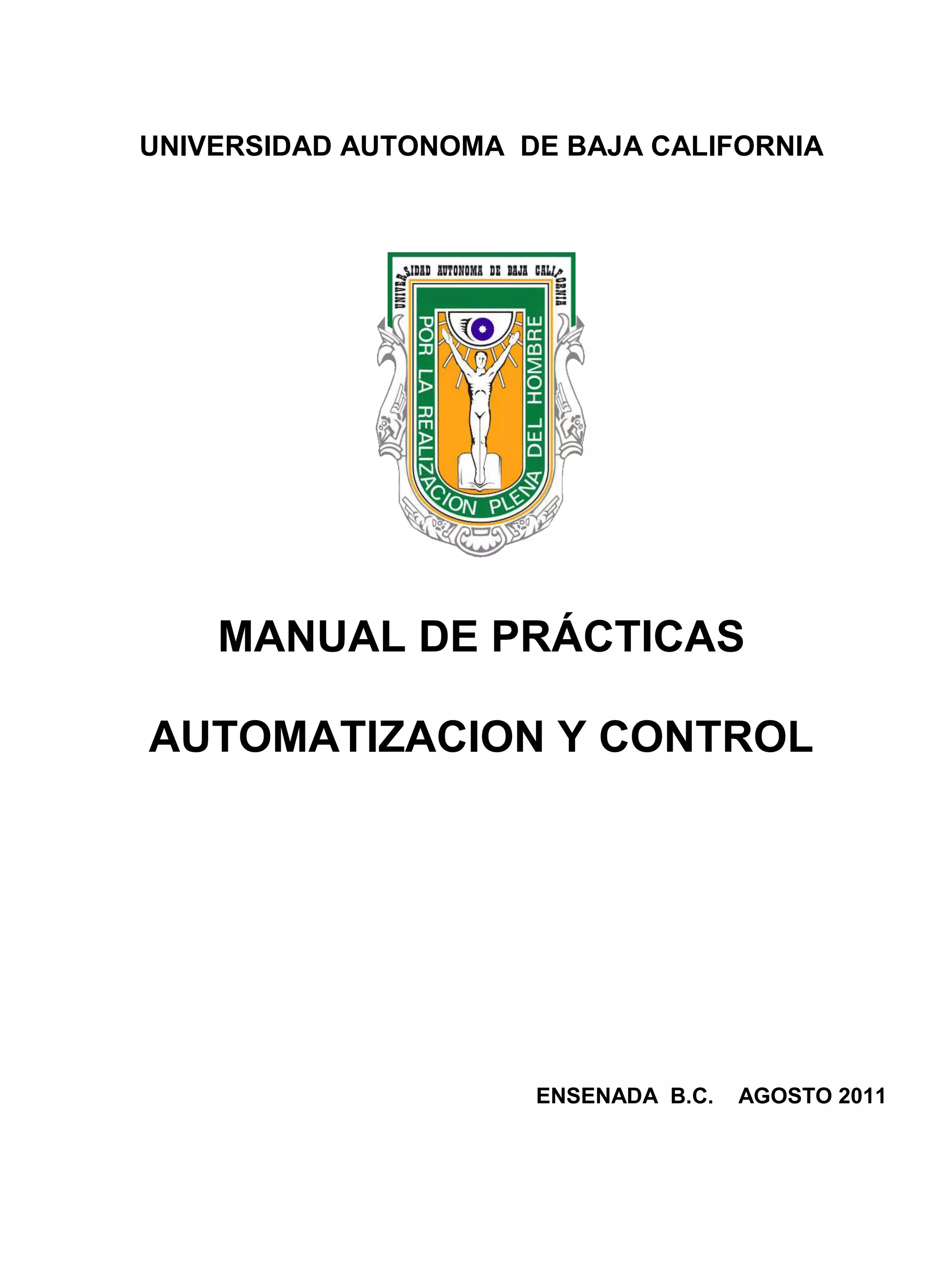

1. UNIVERSIDAD AUTONOMA DE BAJA CALIFORNIA
MANUAL DE PRÁCTICAS
AUTOMATIZACION Y CONTROL
ENSENADA B.C. AGOSTO 2011

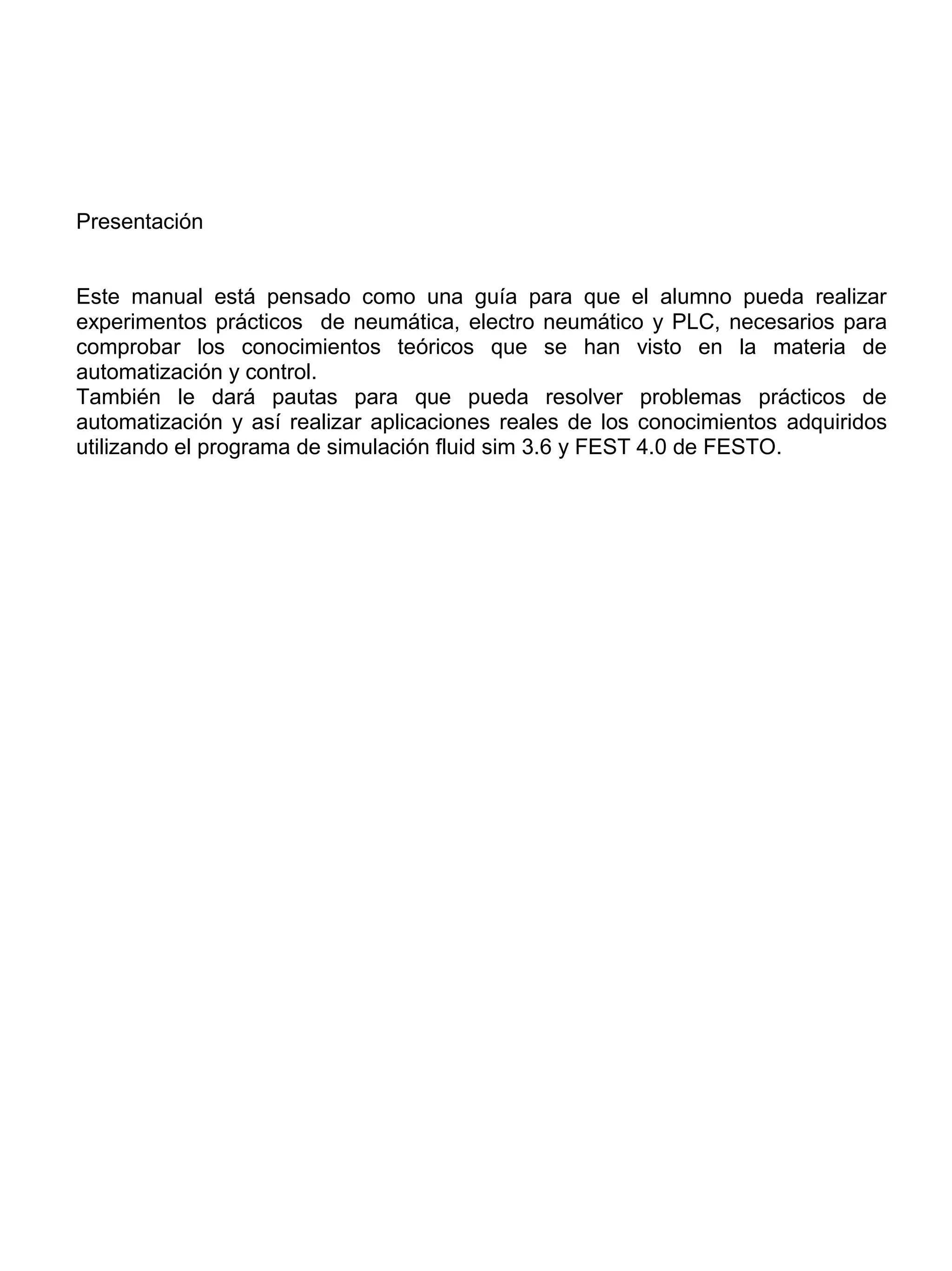

2. Presentación
Este manual está pensado como una guía para que el alumno pueda realizar
experimentos prácticos de neumática, electro neumático y PLC, necesarios para
comprobar los conocimientos teóricos que se han visto en la materia de
automatización y control.
También le dará pautas para que pueda resolver problemas prácticos de
automatización y así realizar aplicaciones reales de los conocimientos adquiridos
utilizando el programa de simulación fluid sim 3.6 y FEST 4.0 de FESTO.
3. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control

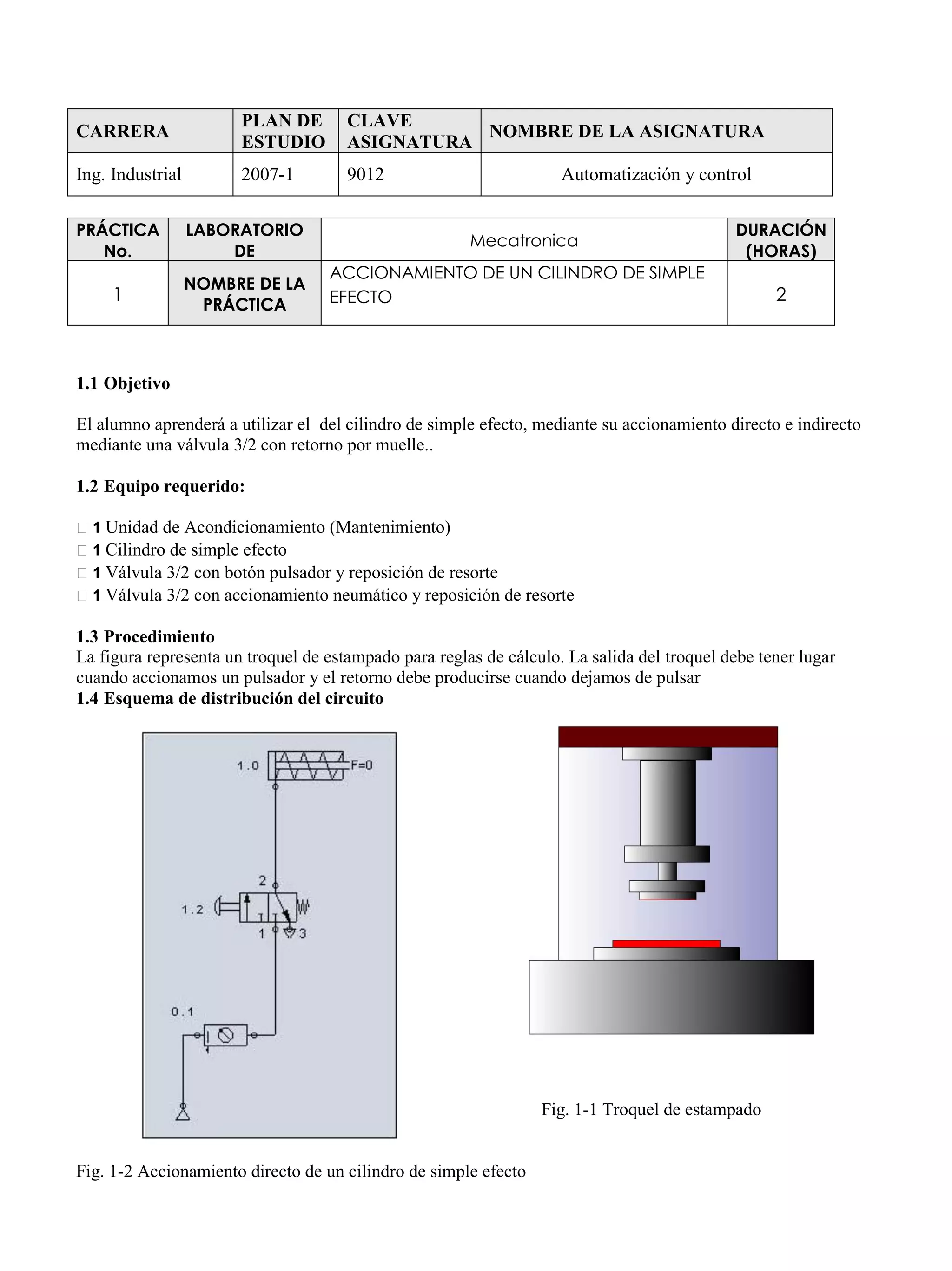

PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
1
NOMBRE DE LA
PRÁCTICA
ACCIONAMIENTO DE UN CILINDRO DE SIMPLE
EFECTO 2
1.1 Objetivo
El alumno aprenderá a utilizar el del cilindro de simple efecto, mediante su accionamiento directo e indirecto
mediante una válvula 3/2 con retorno por muelle..
1.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de simple efecto
1 Válvula 3/2 con botón pulsador y reposición de resorte
1 Válvula 3/2 con accionamiento neumático y reposición de resorte
1.3 Procedimiento
La figura representa un troquel de estampado para reglas de cálculo. La salida del troquel debe tener lugar
cuando accionamos un pulsador y el retorno debe producirse cuando dejamos de pulsar
1.4 Esquema de distribución del circuito
Fig. 1-1 Troquel de estampado
Fig. 1-2 Accionamiento directo de un cilindro de simple efecto

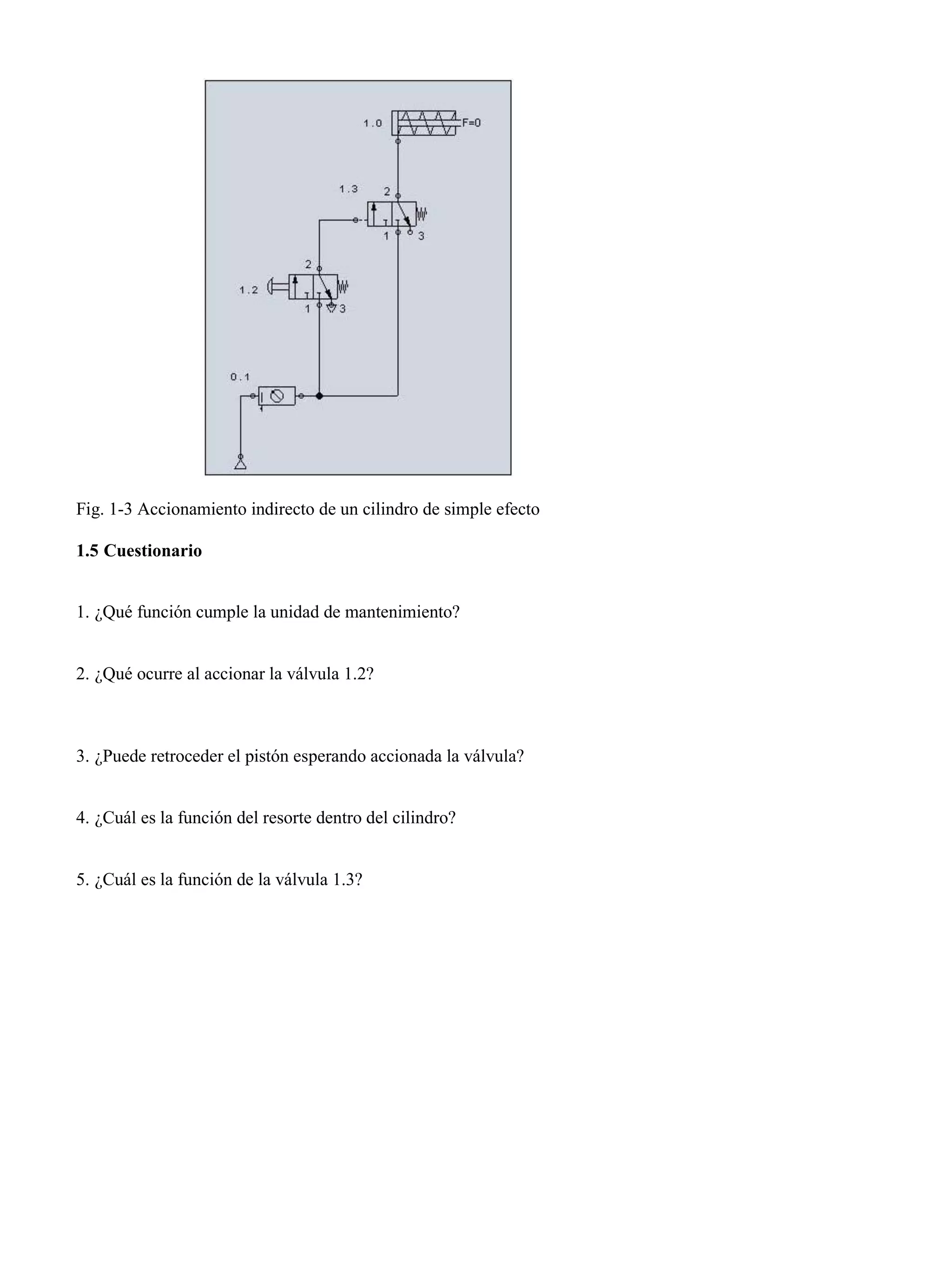

4. Fig. 1-3 Accionamiento indirecto de un cilindro de simple efecto
1.5 Cuestionario
1. ¿Qué función cumple la unidad de mantenimiento?
2. ¿Qué ocurre al accionar la válvula 1.2?
3. ¿Puede retroceder el pistón esperando accionada la válvula?
4. ¿Cuál es la función del resorte dentro del cilindro?
5. ¿Cuál es la función de la válvula 1.3?

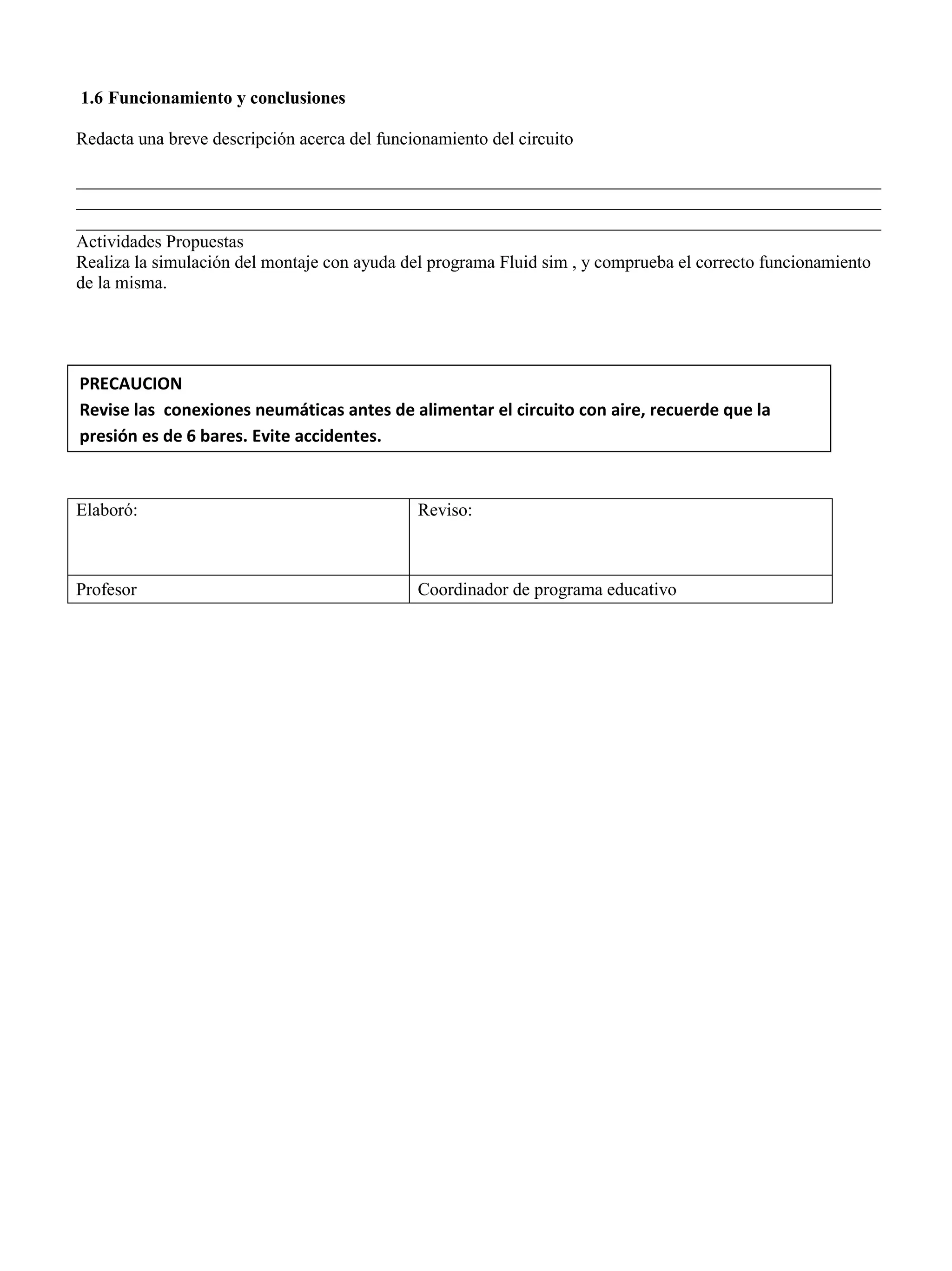

5. 1.6 Funcionamiento y conclusiones
Redacta una breve descripción acerca del funcionamiento del circuito
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.

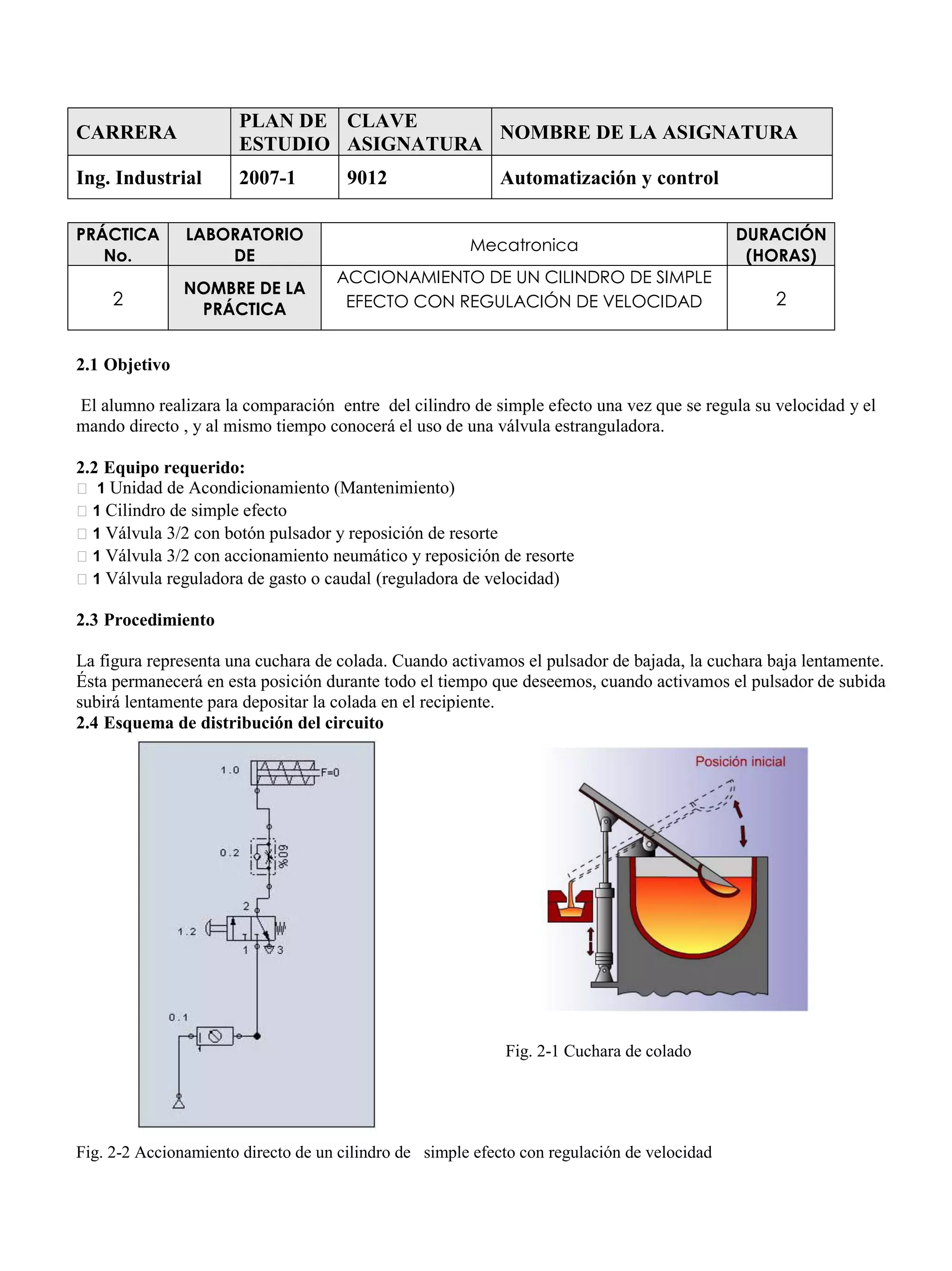

6. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
2
NOMBRE DE LA
PRÁCTICA
ACCIONAMIENTO DE UN CILINDRO DE SIMPLE
EFECTO CON REGULACIÓN DE VELOCIDAD 2
2.1 Objetivo
El alumno realizara la comparación entre del cilindro de simple efecto una vez que se regula su velocidad y el
mando directo , y al mismo tiempo conocerá el uso de una válvula estranguladora.
2.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de simple efecto
1 Válvula 3/2 con botón pulsador y reposición de resorte
1 Válvula 3/2 con accionamiento neumático y reposición de resorte
1 Válvula reguladora de gasto o caudal (reguladora de velocidad)
2.3 Procedimiento
La figura representa una cuchara de colada. Cuando activamos el pulsador de bajada, la cuchara baja lentamente.
Ésta permanecerá en esta posición durante todo el tiempo que deseemos, cuando activamos el pulsador de subida
subirá lentamente para depositar la colada en el recipiente.
2.4 Esquema de distribución del circuito
Fig. 2-1 Cuchara de colado
Fig. 2-2 Accionamiento directo de un cilindro de simple efecto con regulación de velocidad

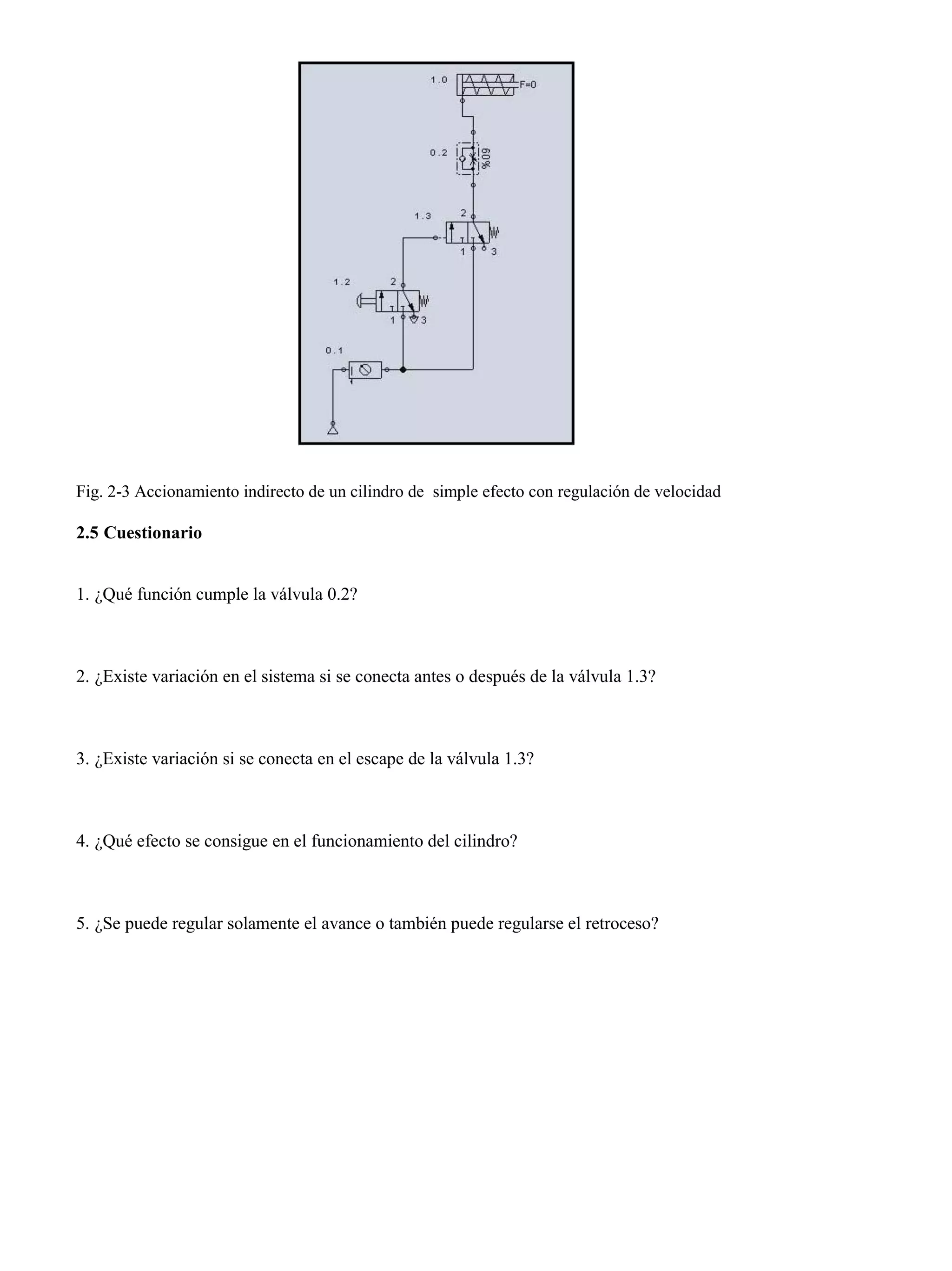

7. Fig. 2-3 Accionamiento indirecto de un cilindro de simple efecto con regulación de velocidad
2.5 Cuestionario
1. ¿Qué función cumple la válvula 0.2?
2. ¿Existe variación en el sistema si se conecta antes o después de la válvula 1.3?
3. ¿Existe variación si se conecta en el escape de la válvula 1.3?
4. ¿Qué efecto se consigue en el funcionamiento del cilindro?
5. ¿Se puede regular solamente el avance o también puede regularse el retroceso?

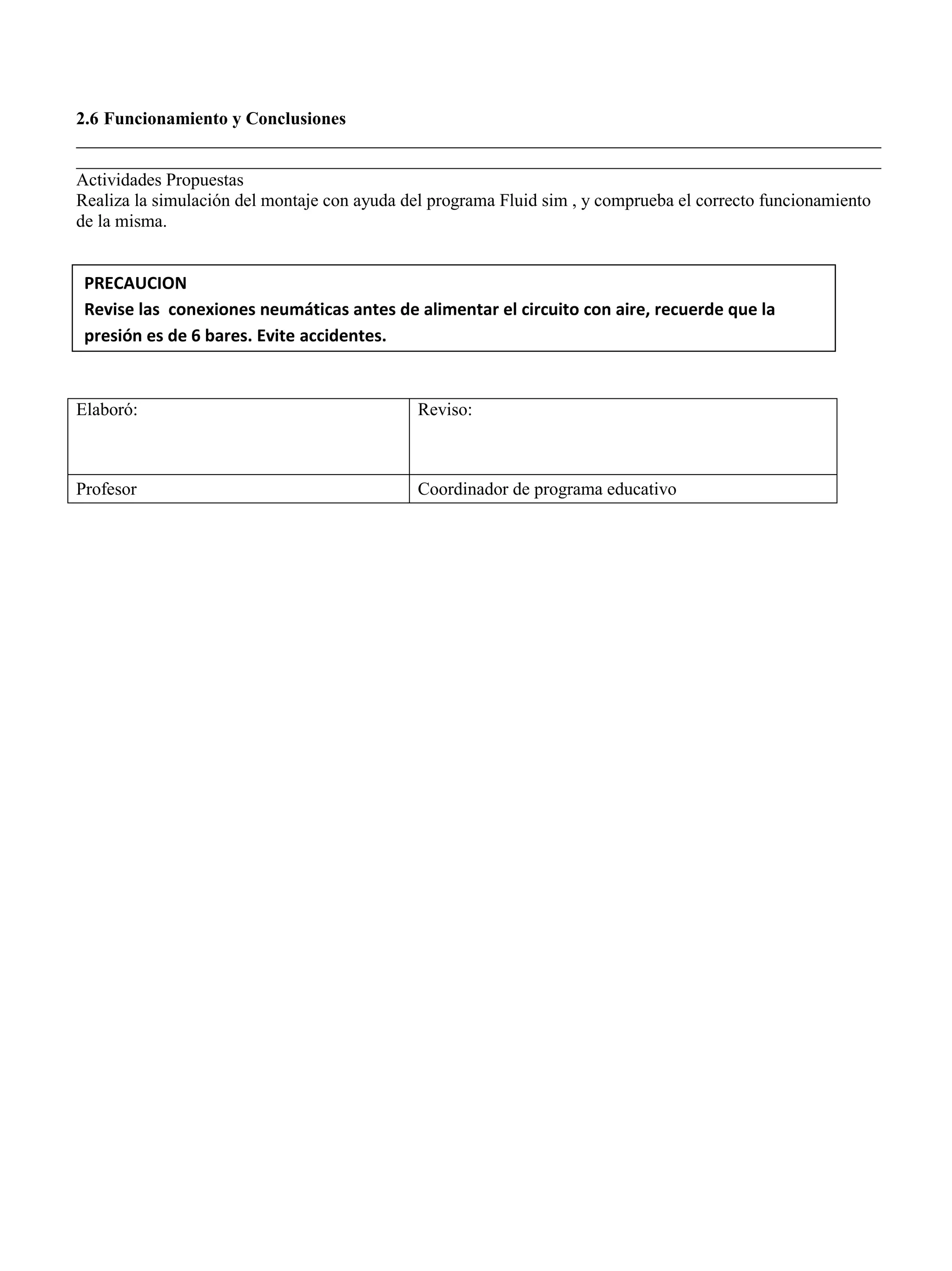

8. 2.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.

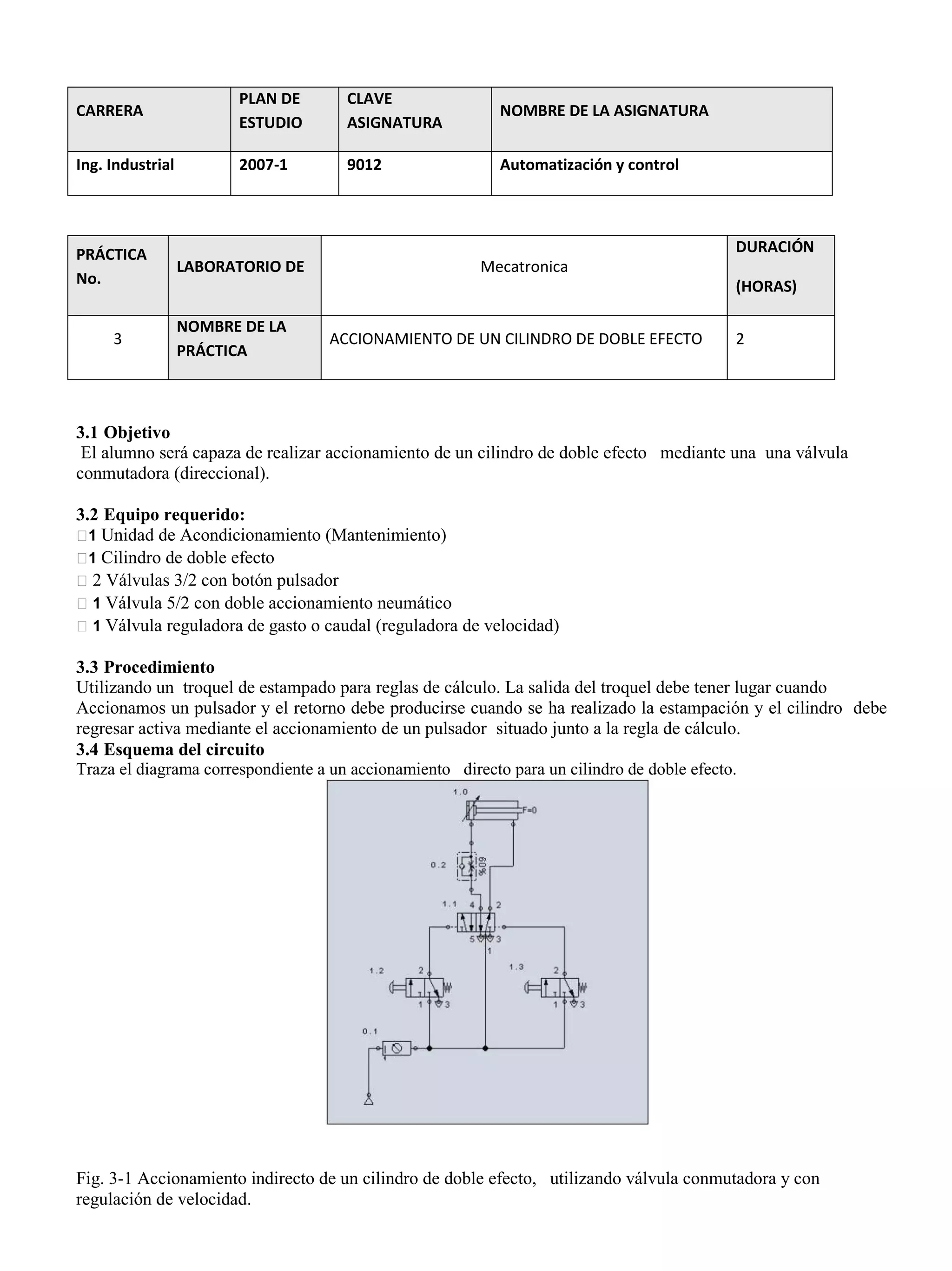

9. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO DE Mecatronica
DURACIÓN
(HORAS)
3
NOMBRE DE LA
PRÁCTICA
ACCIONAMIENTO DE UN CILINDRO DE DOBLE EFECTO 2
3.1 Objetivo
El alumno será capaza de realizar accionamiento de un cilindro de doble efecto mediante una una válvula
conmutadora (direccional).
3.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
2 Válvulas 3/2 con botón pulsador
1 Válvula 5/2 con doble accionamiento neumático
1 Válvula reguladora de gasto o caudal (reguladora de velocidad)
3.3 Procedimiento
Utilizando un troquel de estampado para reglas de cálculo. La salida del troquel debe tener lugar cuando
Accionamos un pulsador y el retorno debe producirse cuando se ha realizado la estampación y el cilindro debe
regresar activa mediante el accionamiento de un pulsador situado junto a la regla de cálculo.
3.4 Esquema del circuito
Traza el diagrama correspondiente a un accionamiento directo para un cilindro de doble efecto.
Fig. 3-1 Accionamiento indirecto de un cilindro de doble efecto, utilizando válvula conmutadora y con
regulación de velocidad.

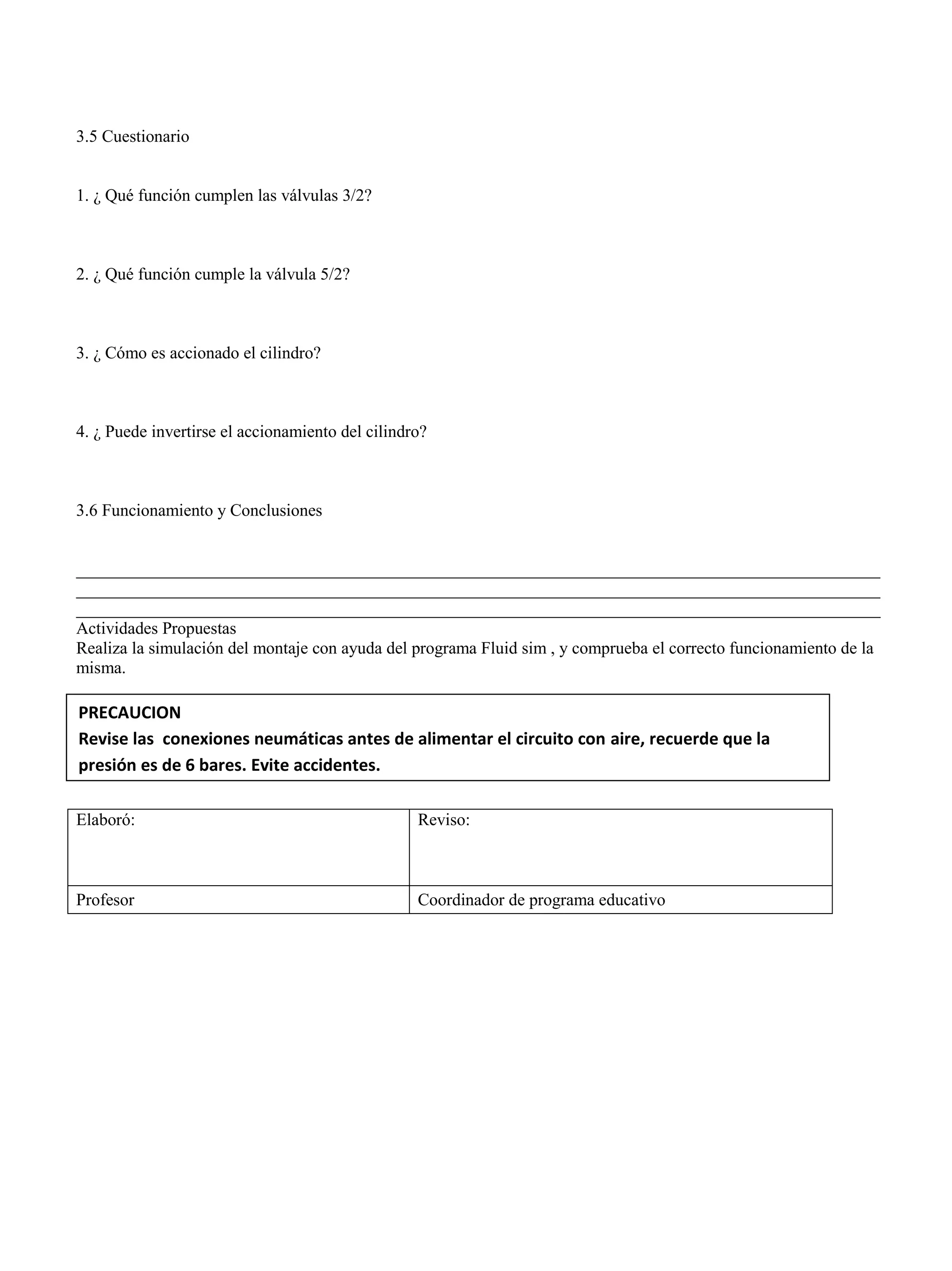

10. 3.5 Cuestionario
1. ¿ Qué función cumplen las válvulas 3/2?
2. ¿ Qué función cumple la válvula 5/2?
3. ¿ Cómo es accionado el cilindro?
4. ¿ Puede invertirse el accionamiento del cilindro?
3.6 Funcionamiento y Conclusiones
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento de la
misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.
11. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control

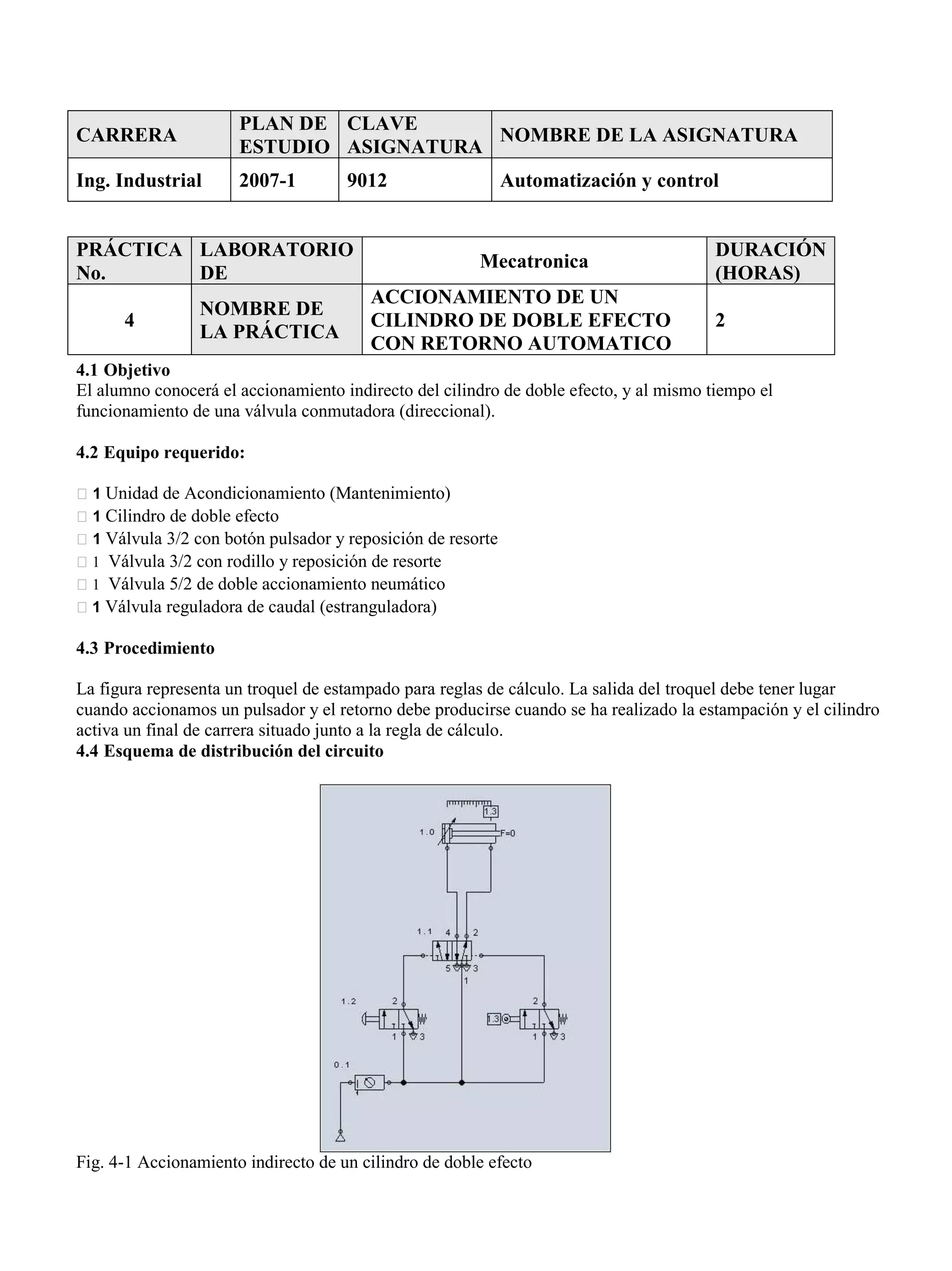

4.1 Objetivo
El alumno conocerá el accionamiento indirecto del cilindro de doble efecto, y al mismo tiempo el
funcionamiento de una válvula conmutadora (direccional).
4.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
1 Válvula 3/2 con botón pulsador y reposición de resorte
1 Válvula 3/2 con rodillo y reposición de resorte
1 Válvula 5/2 de doble accionamiento neumático
1 Válvula reguladora de caudal (estranguladora)
4.3 Procedimiento
La figura representa un troquel de estampado para reglas de cálculo. La salida del troquel debe tener lugar
cuando accionamos un pulsador y el retorno debe producirse cuando se ha realizado la estampación y el cilindro
activa un final de carrera situado junto a la regla de cálculo.
4.4 Esquema de distribución del circuito
Fig. 4-1 Accionamiento indirecto de un cilindro de doble efecto
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
4
NOMBRE DE
LA PRÁCTICA
ACCIONAMIENTO DE UN
CILINDRO DE DOBLE EFECTO
CON RETORNO AUTOMATICO
2

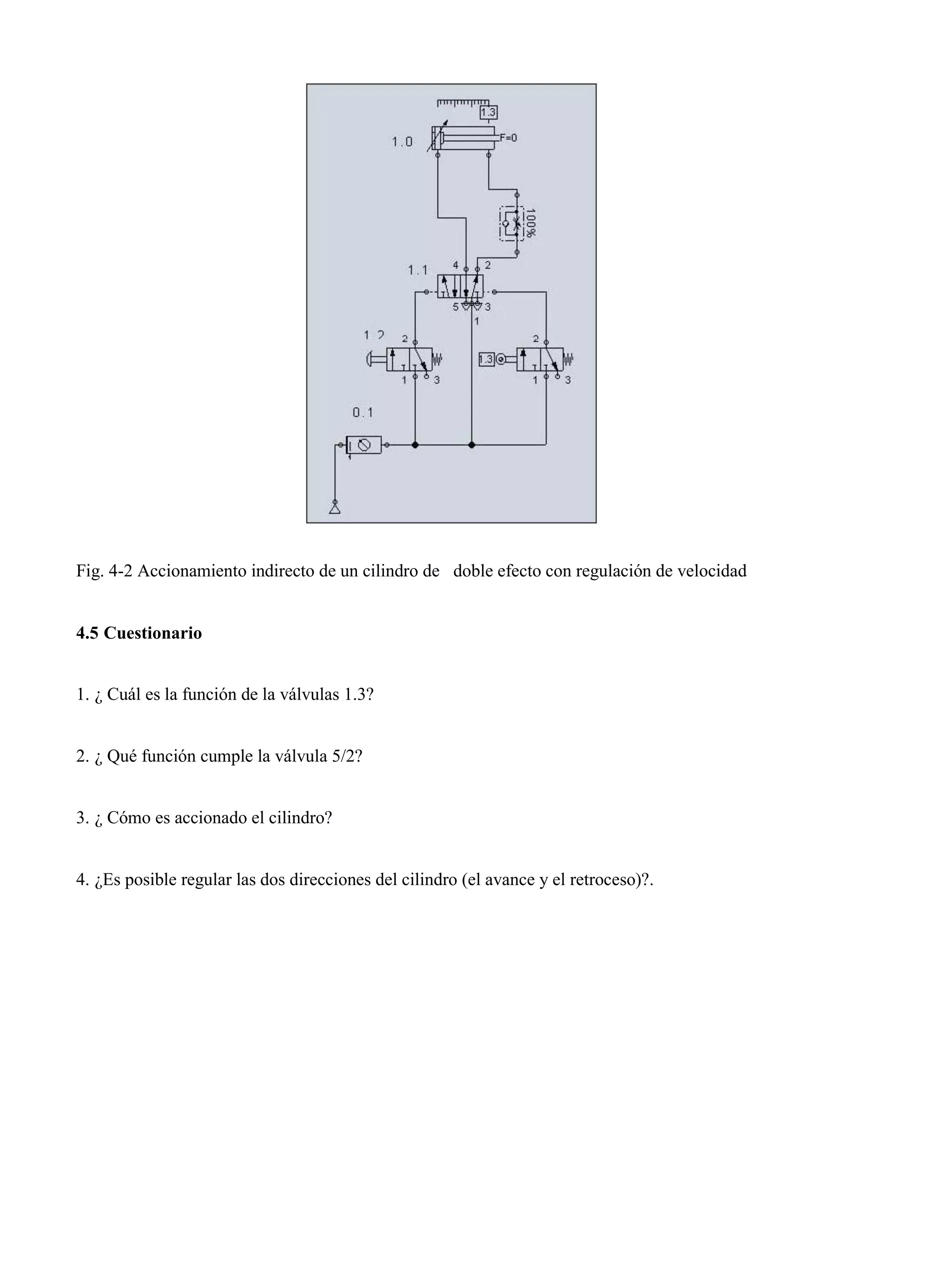

12. Fig. 4-2 Accionamiento indirecto de un cilindro de doble efecto con regulación de velocidad
4.5 Cuestionario
1. ¿ Cuál es la función de la válvulas 1.3?
2. ¿ Qué función cumple la válvula 5/2?
3. ¿ Cómo es accionado el cilindro?
4. ¿Es posible regular las dos direcciones del cilindro (el avance y el retroceso)?.

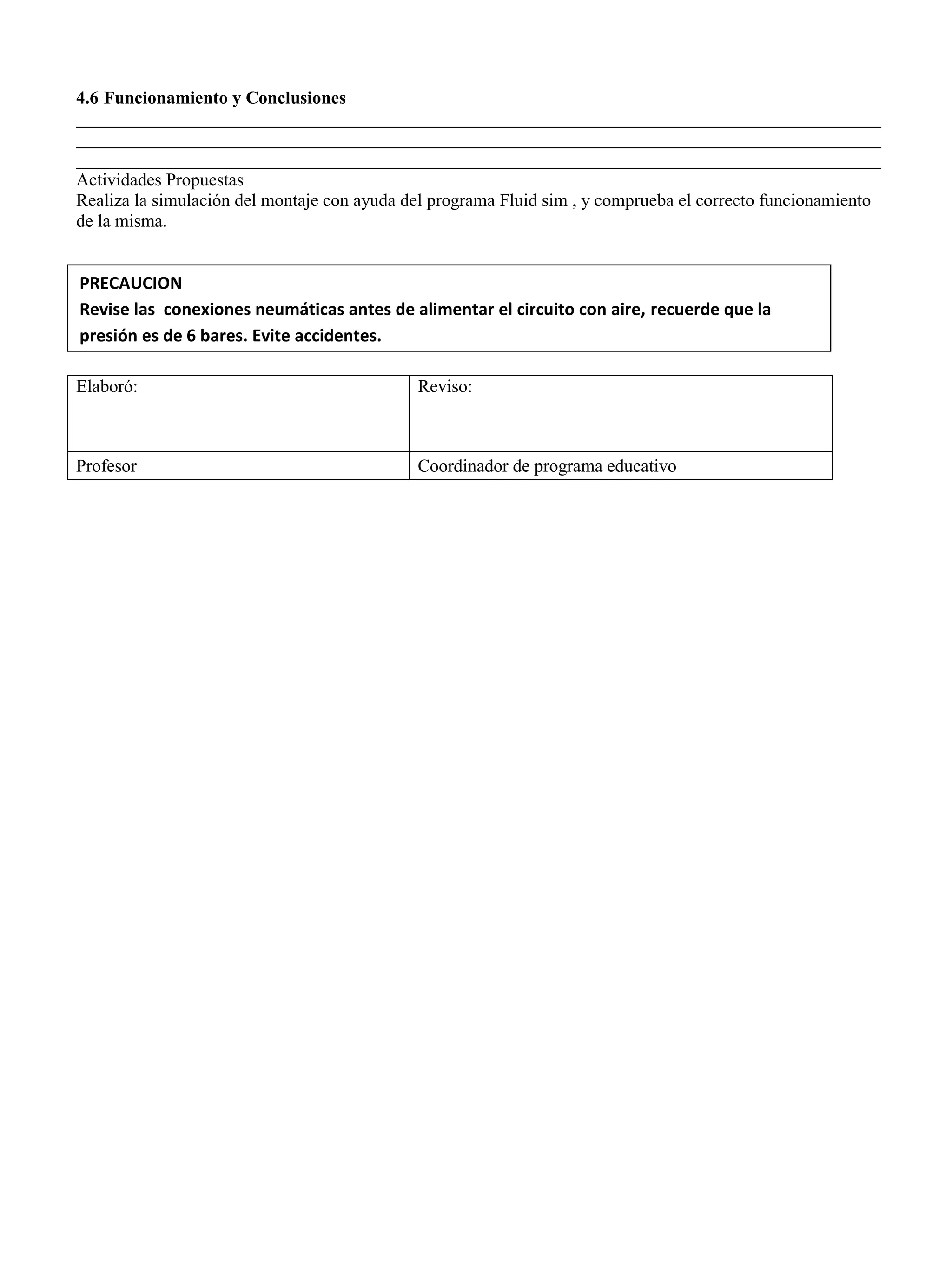

13. 4.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.
14. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
5
NOMBRE DE
LA PRÁCTICA

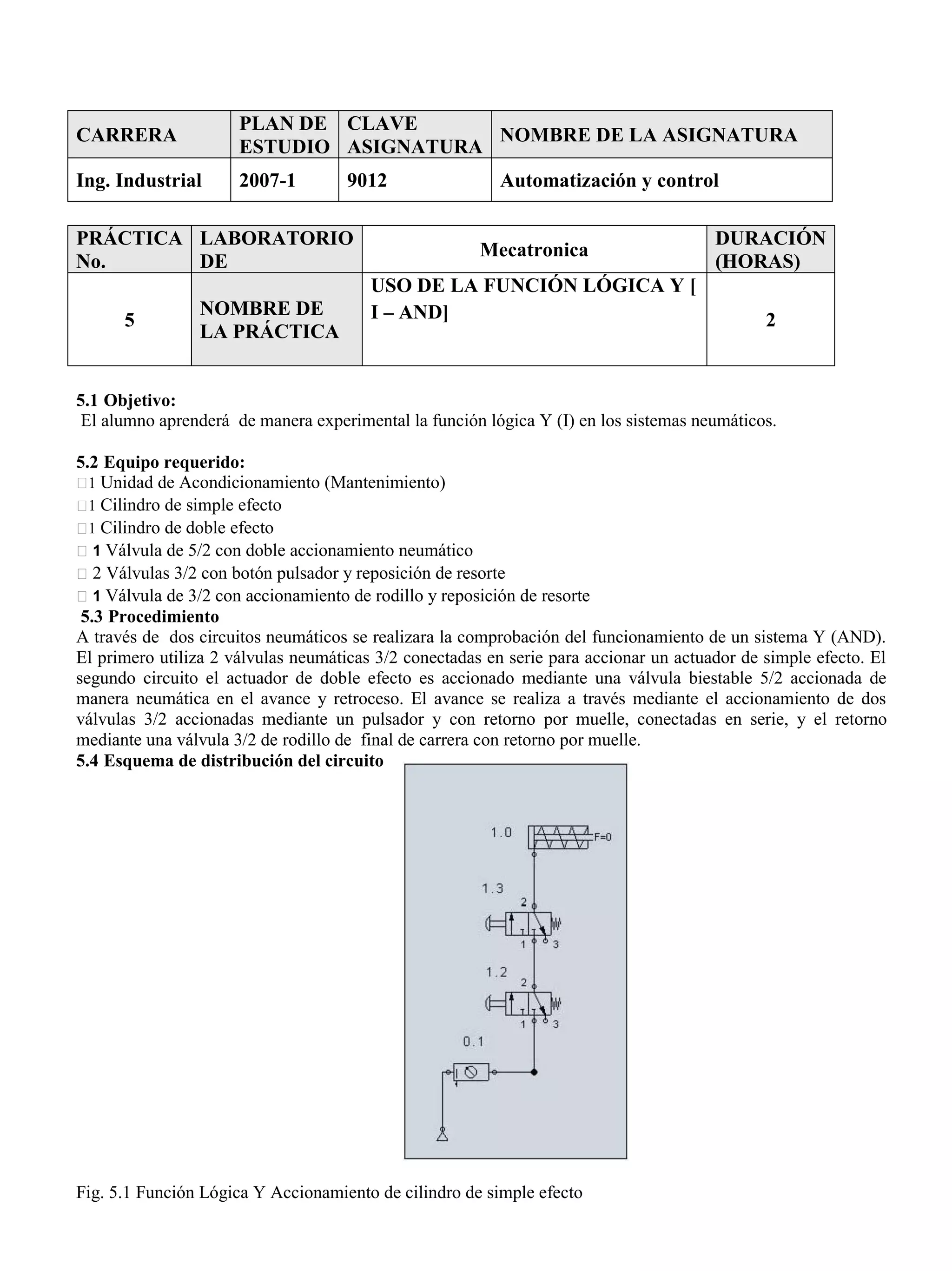

USO DE LA FUNCIÓN LÓGICA Y [
I – AND] 2
5.1 Objetivo:
El alumno aprenderá de manera experimental la función lógica Y (I) en los sistemas neumáticos.
5.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de simple efecto
1 Cilindro de doble efecto
1 Válvula de 5/2 con doble accionamiento neumático
2 Válvulas 3/2 con botón pulsador y reposición de resorte
1 Válvula de 3/2 con accionamiento de rodillo y reposición de resorte
5.3 Procedimiento
A través de dos circuitos neumáticos se realizara la comprobación del funcionamiento de un sistema Y (AND).
El primero utiliza 2 válvulas neumáticas 3/2 conectadas en serie para accionar un actuador de simple efecto. El
segundo circuito el actuador de doble efecto es accionado mediante una válvula biestable 5/2 accionada de
manera neumática en el avance y retroceso. El avance se realiza a través mediante el accionamiento de dos
válvulas 3/2 accionadas mediante un pulsador y con retorno por muelle, conectadas en serie, y el retorno
mediante una válvula 3/2 de rodillo de final de carrera con retorno por muelle.
5.4 Esquema de distribución del circuito
Fig. 5.1 Función Lógica Y Accionamiento de cilindro de simple efecto
15. Fig. 5.2 Función Lógica Y Accionamiento de cilindro de doble efecto
5.5 Cuestionario
1. ¿ Cuál es la función de la válvula 1.4?
2. ¿ Se moverá el cilindro, si se presiona un botón solamente (1.2 ó 1.3)?
3. ¿Se moverá el cilindro, si se accionan las válvulas 1.2 y 1.3 simultáneamente?
4. ¿Si se accionan 1.2 y 1.3 y luego se suelta una de ellas, la válvula 1.1 seguirá activada?
16. 5.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
_____________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.
17. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
6
NOMBRE DE
LA PRÁCTICA
USO DE LA FUNCIÓN LÓGICA O [OR]
2

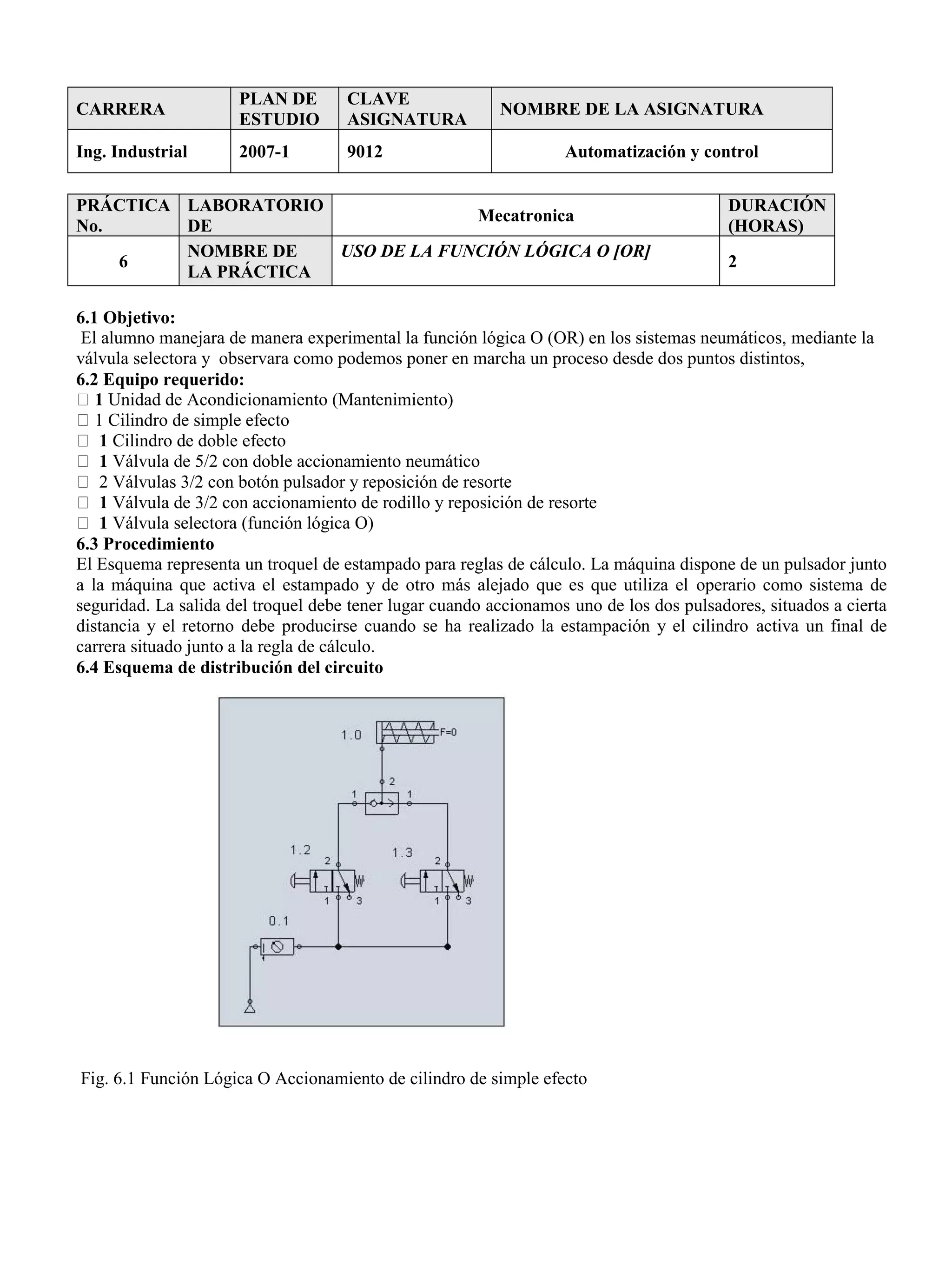

6.1 Objetivo:
El alumno manejara de manera experimental la función lógica O (OR) en los sistemas neumáticos, mediante la
válvula selectora y observara como podemos poner en marcha un proceso desde dos puntos distintos,
6.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de simple efecto
1 Cilindro de doble efecto
1 Válvula de 5/2 con doble accionamiento neumático
2 Válvulas 3/2 con botón pulsador y reposición de resorte
1 Válvula de 3/2 con accionamiento de rodillo y reposición de resorte
1 Válvula selectora (función lógica O)
6.3 Procedimiento
El Esquema representa un troquel de estampado para reglas de cálculo. La máquina dispone de un pulsador junto
a la máquina que activa el estampado y de otro más alejado que es que utiliza el operario como sistema de
seguridad. La salida del troquel debe tener lugar cuando accionamos uno de los dos pulsadores, situados a cierta
distancia y el retorno debe producirse cuando se ha realizado la estampación y el cilindro activa un final de
carrera situado junto a la regla de cálculo.
6.4 Esquema de distribución del circuito
Fig. 6.1 Función Lógica O Accionamiento de cilindro de simple efecto
18. Fig. 6.2 Función Lógica O Accionamiento de cilindro de doble efecto
6.5 Cuestionario
1. ¿ Cuál es la función de las válvulas 1.2 y 1.3?
2. ¿ Cuál es la función de la válvula 1.4?
3. ¿ Se moverá el cilindro, si se presiona un botón solamente (1.2 ó 1.3)?
4. ¿Se moverá el cilindro, si se accionan las válvulas 1.2 y 1.3 simultáneamente?
5. ¿Si se accionan 1.2 y 1.3 y luego se suelta una de ellas, la válvula 1.1 seguirá activada?

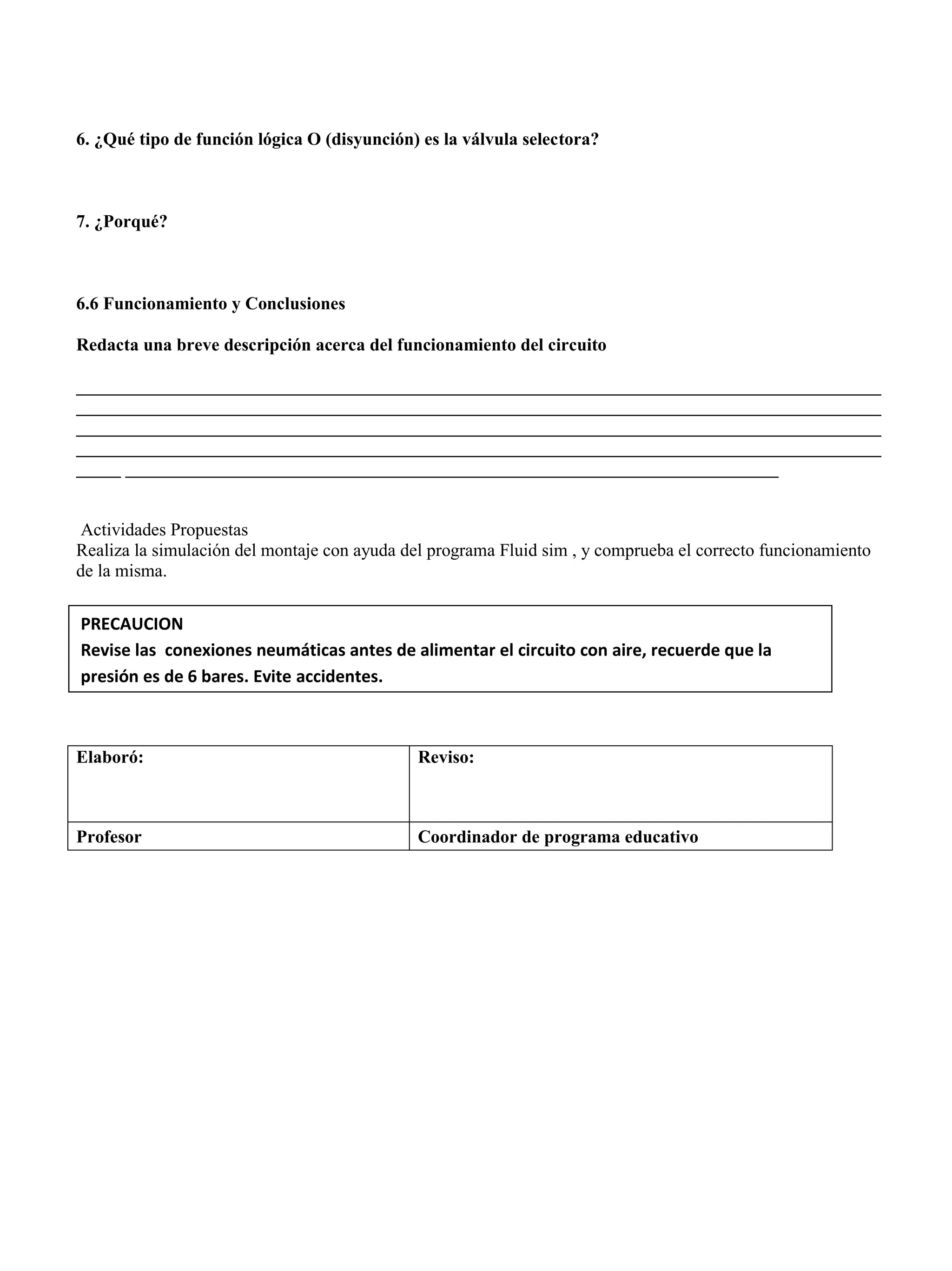

19. 6. ¿Qué tipo de función lógica O (disyunción) es la válvula selectora?
7. ¿Porqué?
6.6 Funcionamiento y Conclusiones
Redacta una breve descripción acerca del funcionamiento del circuito
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
_____ _________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.
20. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
7
NOMBRE DE
LA PRÁCTICA
ACCIONAMIENTO DE UN
CILINDRO DE DOBLE EFECTO
CON CONTROL ALTERNATIVO
2
7.1 Objetivo
El alumno controlará el accionamiento del cilindro de doble efecto, en un sistema con movimiento alternativo.
7.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
1 Válvula 3/2 con botón pulsador y reposición de resorte
2 Válvulas 3/2 con rodillo y reposición de resorte
2 Válvula 5/2 con doble accionamiento neumático
7.3 Procedimiento
El circuito neumático deberá iniciar el ciclo de funcionamiento al accionar el pulsador de la válvula 3/2
con retorno por muelle, iniciando el ciclo de avance y retroceso de manera automática mediante las válvulas 3/2
con rodillo de final de carrera y retorno o por muelle instaladas al inicio y final de carrera, y se detendrá cuando
deje de accionarse la válvula 3/2 con pulsador y retorno con muelle.
7.4 Esquema de distribución del circuito
Fig. 7-1 Accionamiento indirecto controlado de un cilindro de doble efecto.

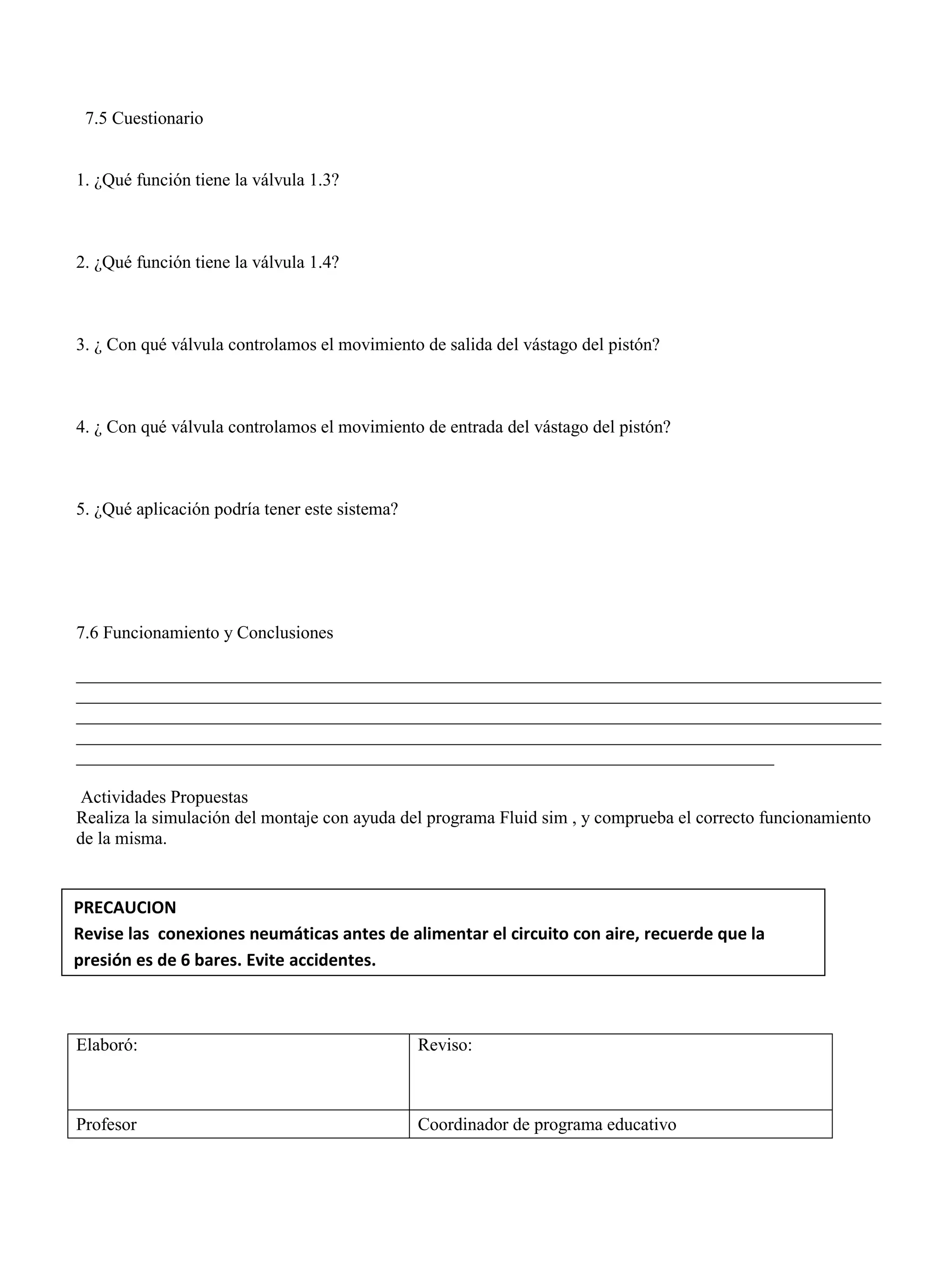

21. 7.5 Cuestionario
1. ¿Qué función tiene la válvula 1.3?
2. ¿Qué función tiene la válvula 1.4?
3. ¿ Con qué válvula controlamos el movimiento de salida del vástago del pistón?
4. ¿ Con qué válvula controlamos el movimiento de entrada del vástago del pistón?
5. ¿Qué aplicación podría tener este sistema?
7.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
______________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.
22. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
8
NOMBRE DE
LA PRÁCTICA
SISTEMA CON DOS ACTUADORES
NEUMÁTICOS,
ACCIONADOS POR MANDO
SECUENCIAL.
2
8.1 Objetivo
El alumno utilizara y comprobará los mandos secuenciales mediante un sistema con dos actuadores neumáticos.
8.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de simple efecto
1 Cilindro de doble efecto
2 Válvulas 3/2 con botón pulsador y reposición de resorte
1 Válvula 3/2 con rodillo y reposición de resorte
1 Válvula 5/2 con doble accionamiento neumático
8.3 Procedimiento
El circuito neumático mostrado en el esquema funciona mediante el accionamiento de dos válvulas 3/2 con
pulsador y retorno con muelle que controlan el avance y retroceso de un actuador de doble efecto a través de
una válvula 5/2 accionada mediante presión neumática, cuando el actuador de doble efecto se encuentra en su
posición de avance acciona válvula 2.2 que impulsa el vástago del actuador de simple efecto hacia afuera.
Cuando el actuador de doble efecto 1.0 regresa a su posición de retroceso mediante el pulsador 1.3, también
regresa el actuador de simple efecto 2.0.
8.4 Esquema de distribución del circuito

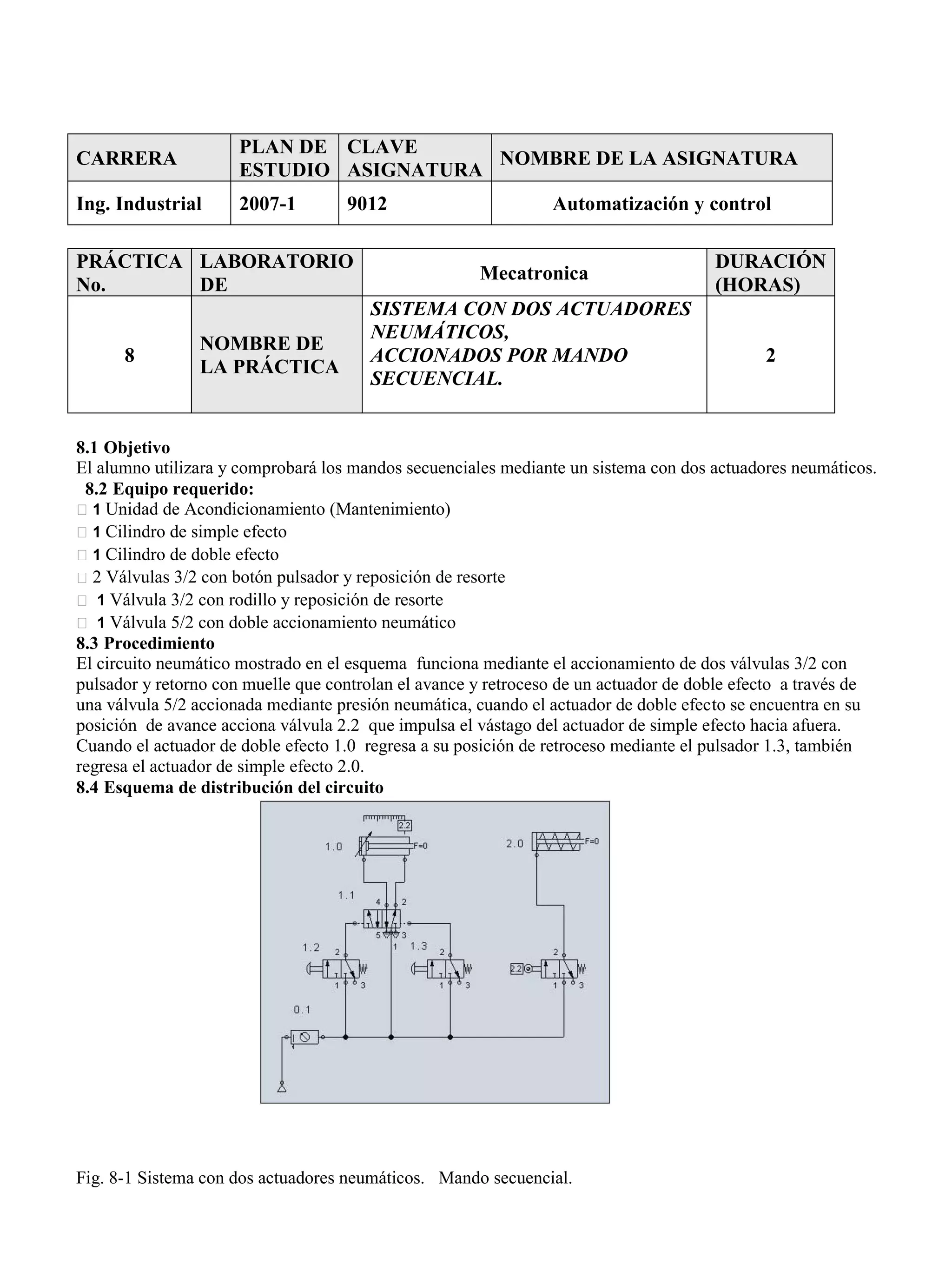

Fig. 8-1 Sistema con dos actuadores neumáticos. Mando secuencial.

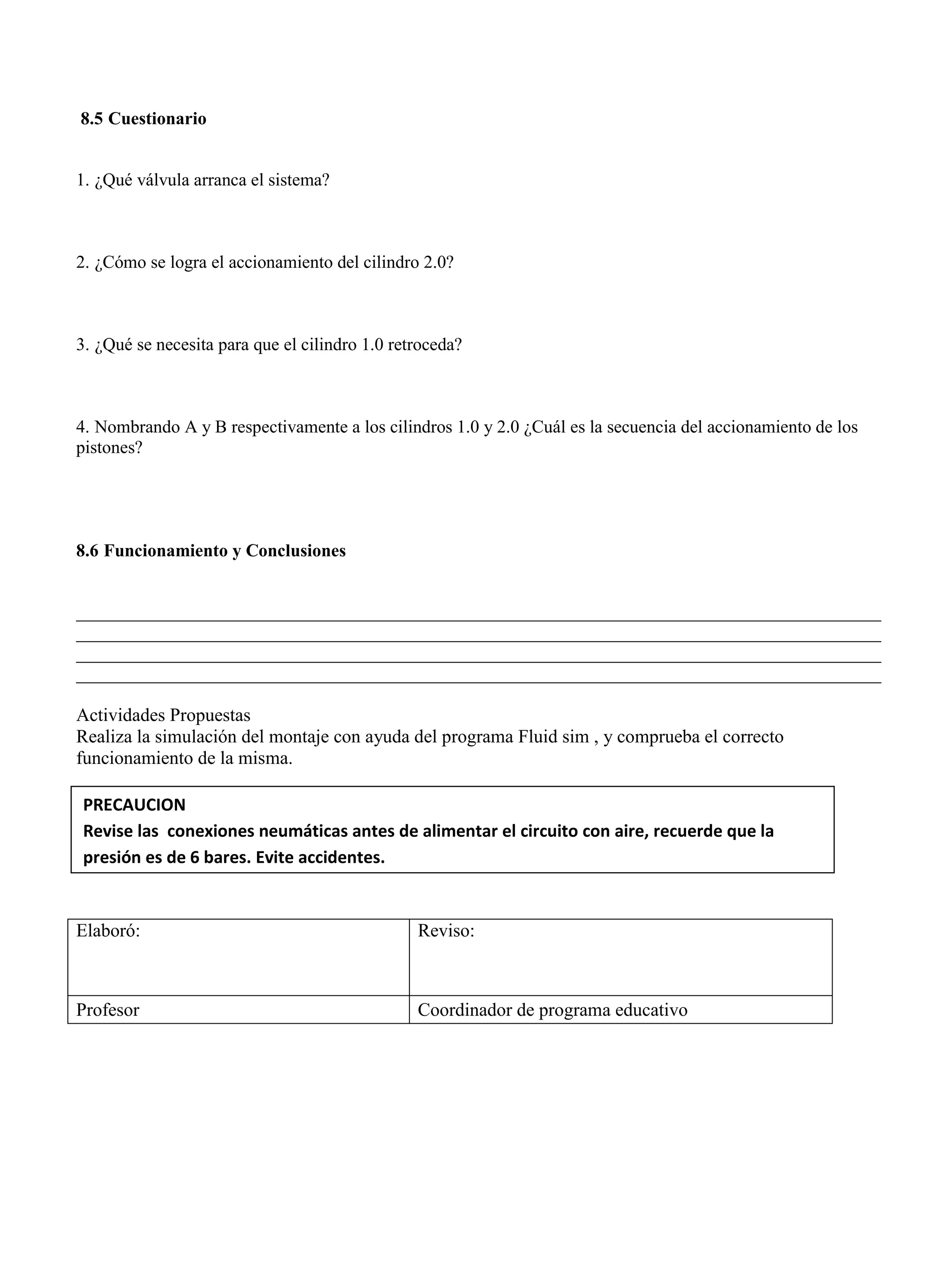

23. 8.5 Cuestionario
1. ¿Qué válvula arranca el sistema?
2. ¿Cómo se logra el accionamiento del cilindro 2.0?
3. ¿Qué se necesita para que el cilindro 1.0 retroceda?
4. Nombrando A y B respectivamente a los cilindros 1.0 y 2.0 ¿Cuál es la secuencia del accionamiento de los
pistones?
8.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto
funcionamiento de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.
24. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)

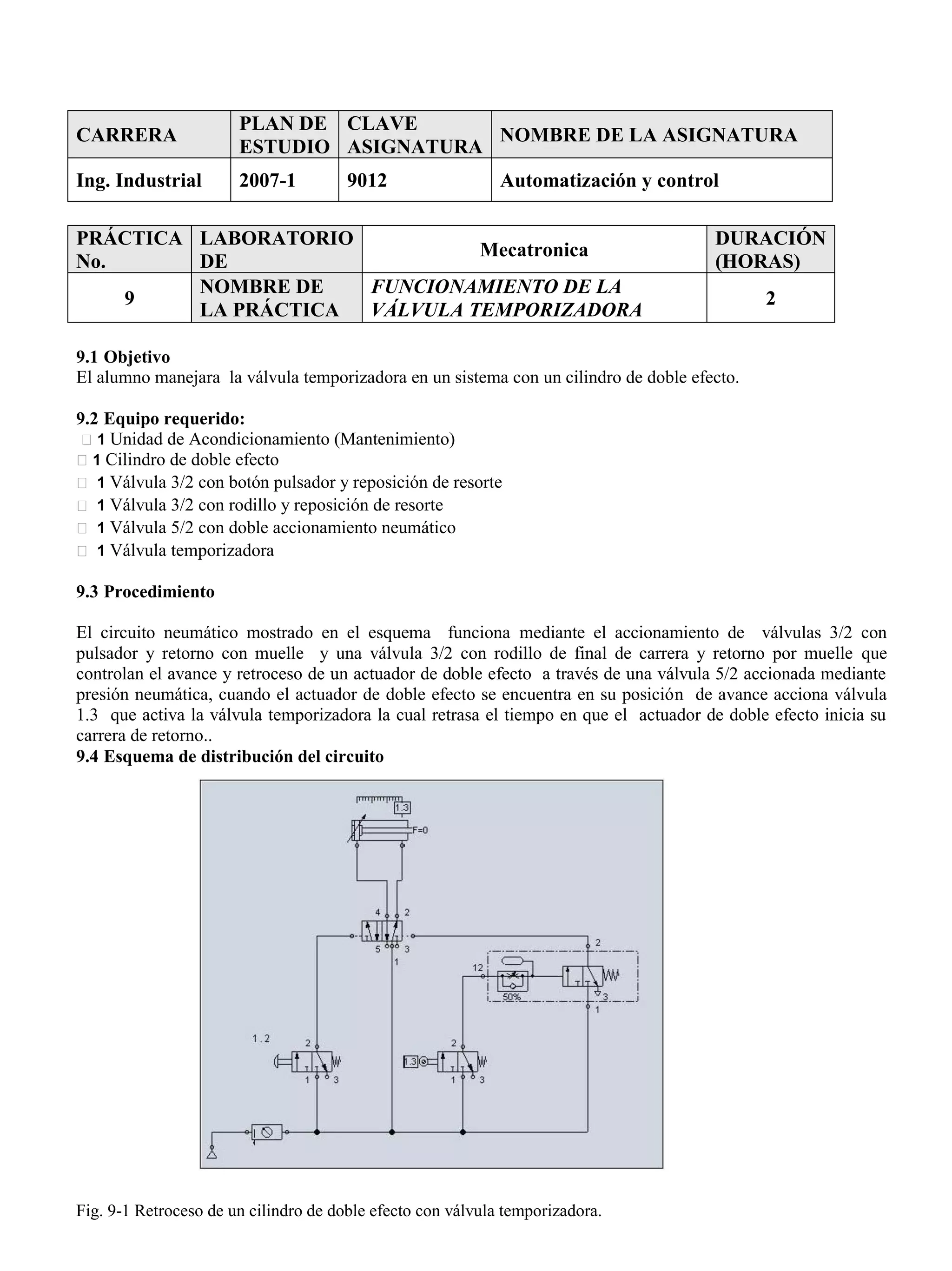

9
NOMBRE DE
LA PRÁCTICA
FUNCIONAMIENTO DE LA
VÁLVULA TEMPORIZADORA
2
9.1 Objetivo
El alumno manejara la válvula temporizadora en un sistema con un cilindro de doble efecto.
9.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
1 Válvula 3/2 con botón pulsador y reposición de resorte
1 Válvula 3/2 con rodillo y reposición de resorte
1 Válvula 5/2 con doble accionamiento neumático
1 Válvula temporizadora
9.3 Procedimiento
El circuito neumático mostrado en el esquema funciona mediante el accionamiento de válvulas 3/2 con
pulsador y retorno con muelle y una válvula 3/2 con rodillo de final de carrera y retorno por muelle que
controlan el avance y retroceso de un actuador de doble efecto a través de una válvula 5/2 accionada mediante
presión neumática, cuando el actuador de doble efecto se encuentra en su posición de avance acciona válvula
1.3 que activa la válvula temporizadora la cual retrasa el tiempo en que el actuador de doble efecto inicia su
carrera de retorno..
9.4 Esquema de distribución del circuito
Fig. 9-1 Retroceso de un cilindro de doble efecto con válvula temporizadora.

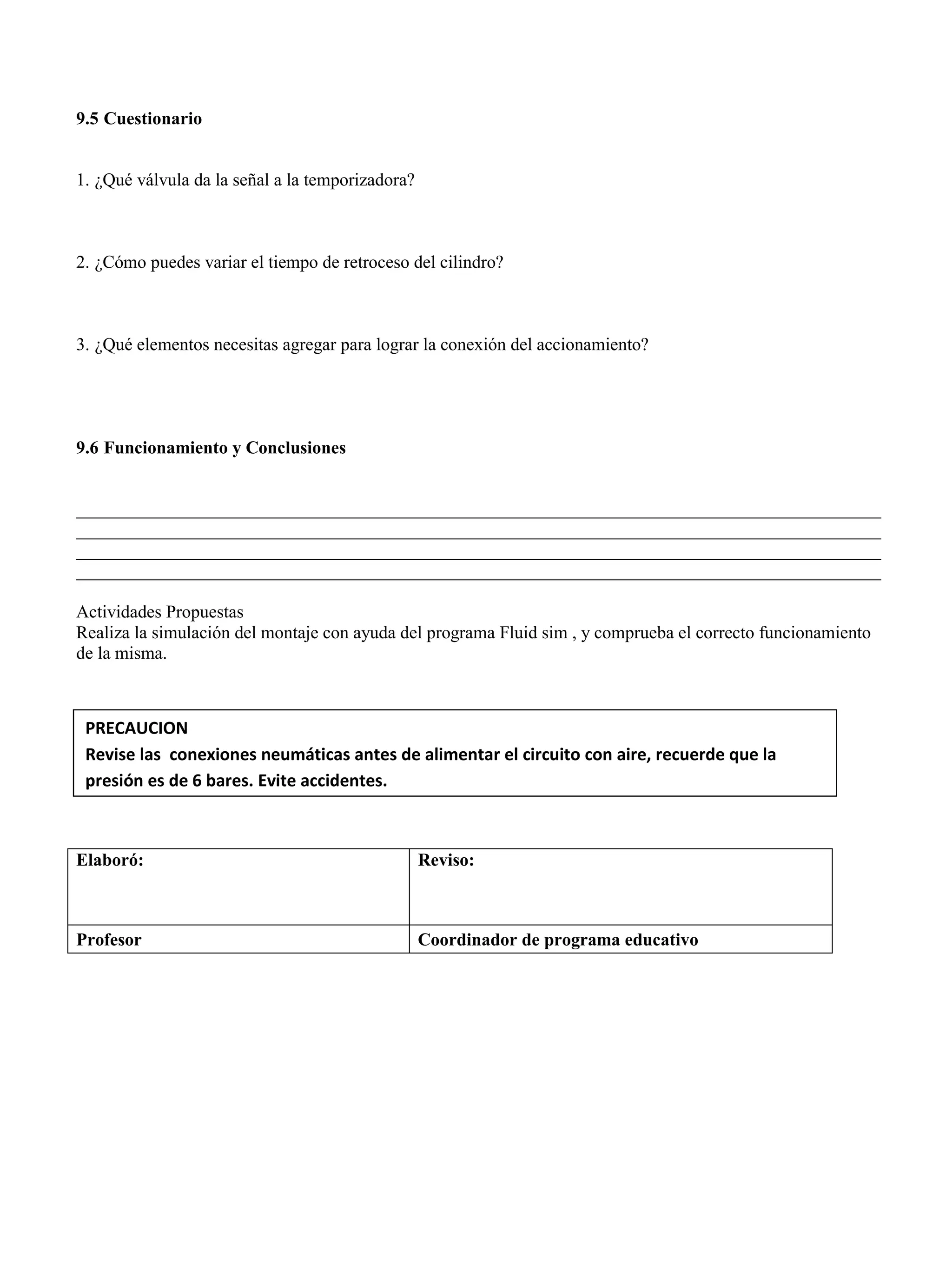

25. 9.5 Cuestionario
1. ¿Qué válvula da la señal a la temporizadora?
2. ¿Cómo puedes variar el tiempo de retroceso del cilindro?
3. ¿Qué elementos necesitas agregar para lograr la conexión del accionamiento?
9.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares. Evite accidentes.
26. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
10

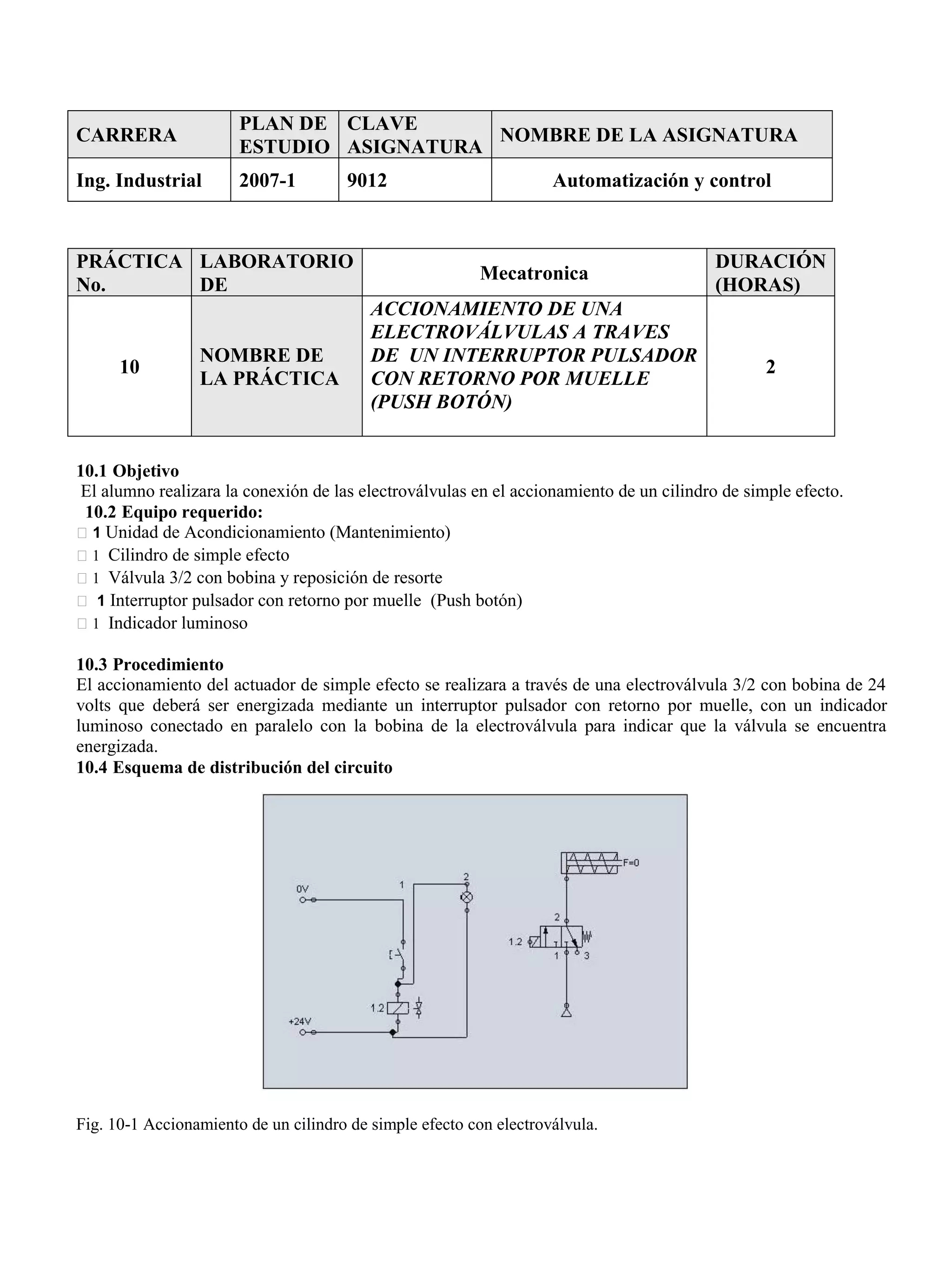

NOMBRE DE
LA PRÁCTICA
ACCIONAMIENTO DE UNA
ELECTROVÁLVULAS A TRAVES
DE UN INTERRUPTOR PULSADOR
CON RETORNO POR MUELLE
(PUSH BOTÓN)
2
10.1 Objetivo
El alumno realizara la conexión de las electroválvulas en el accionamiento de un cilindro de simple efecto.
10.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de simple efecto
1 Válvula 3/2 con bobina y reposición de resorte
1 Interruptor pulsador con retorno por muelle (Push botón)
1 Indicador luminoso
10.3 Procedimiento
El accionamiento del actuador de simple efecto se realizara a través de una electroválvula 3/2 con bobina de 24
volts que deberá ser energizada mediante un interruptor pulsador con retorno por muelle, con un indicador
luminoso conectado en paralelo con la bobina de la electroválvula para indicar que la válvula se encuentra
energizada.
10.4 Esquema de distribución del circuito
Fig. 10-1 Accionamiento de un cilindro de simple efecto con electroválvula.

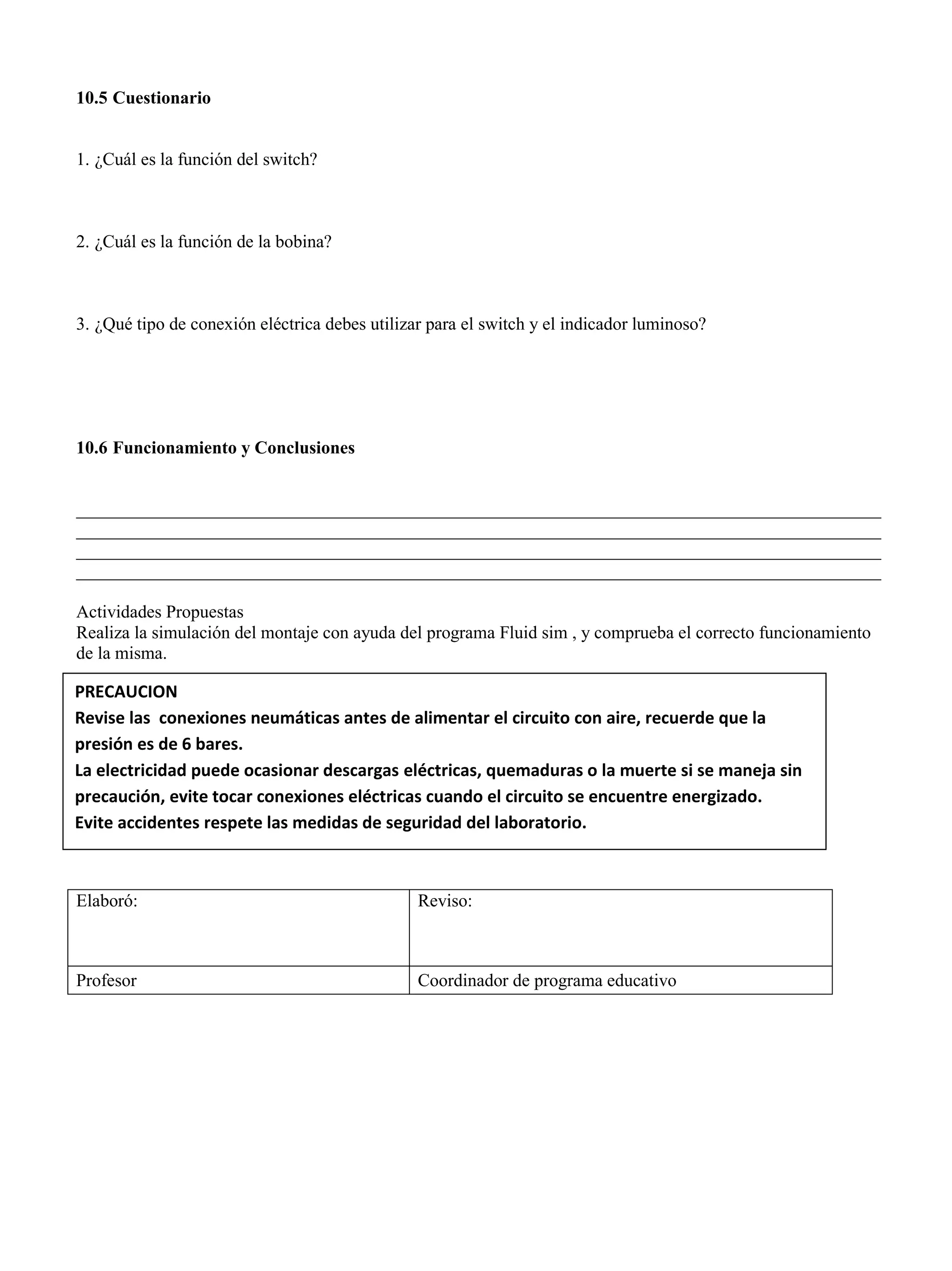

27. 10.5 Cuestionario
1. ¿Cuál es la función del switch?
2. ¿Cuál es la función de la bobina?
3. ¿Qué tipo de conexión eléctrica debes utilizar para el switch y el indicador luminoso?
10.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares.
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin
precaución, evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio.
28. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
11
NOMBRE DE
LA PRÁCTICA
USO DE LAS ELECTROVÁLVULAS
Y CONTROL DE TIEMPO 2
11.1 Objetivo
El alumno conocerá el uso y conexión de las electroválvulas en el accionamiento de un cilindro de simple efecto
con control de tiempo.
11.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de simple efecto
1 Válvula 3/2 con bobina y reposición de resorte
1 Válvula temporizadora o conexión equivalente
1Switch
1 Indicador luminoso
11.3 Procedimiento
El accionamiento del actuador de simple efecto se realizara a través de una electroválvula 3/2 con bobina de 24
volts que deberá ser energizada mediante un interruptor pulsador con retorno por muelle, con un indicador
luminoso conectado en paralelo con la bobina de la electroválvula para indicar que la válvula se encuentra
energizada cuando la electroválvula 3/2 es energizada activa la válvula temporizadora la cual retrasa el tiempo
en que el actuador de simple efecto inicia su carrera de avance.
.
11.4 Esquema de distribución del circuito

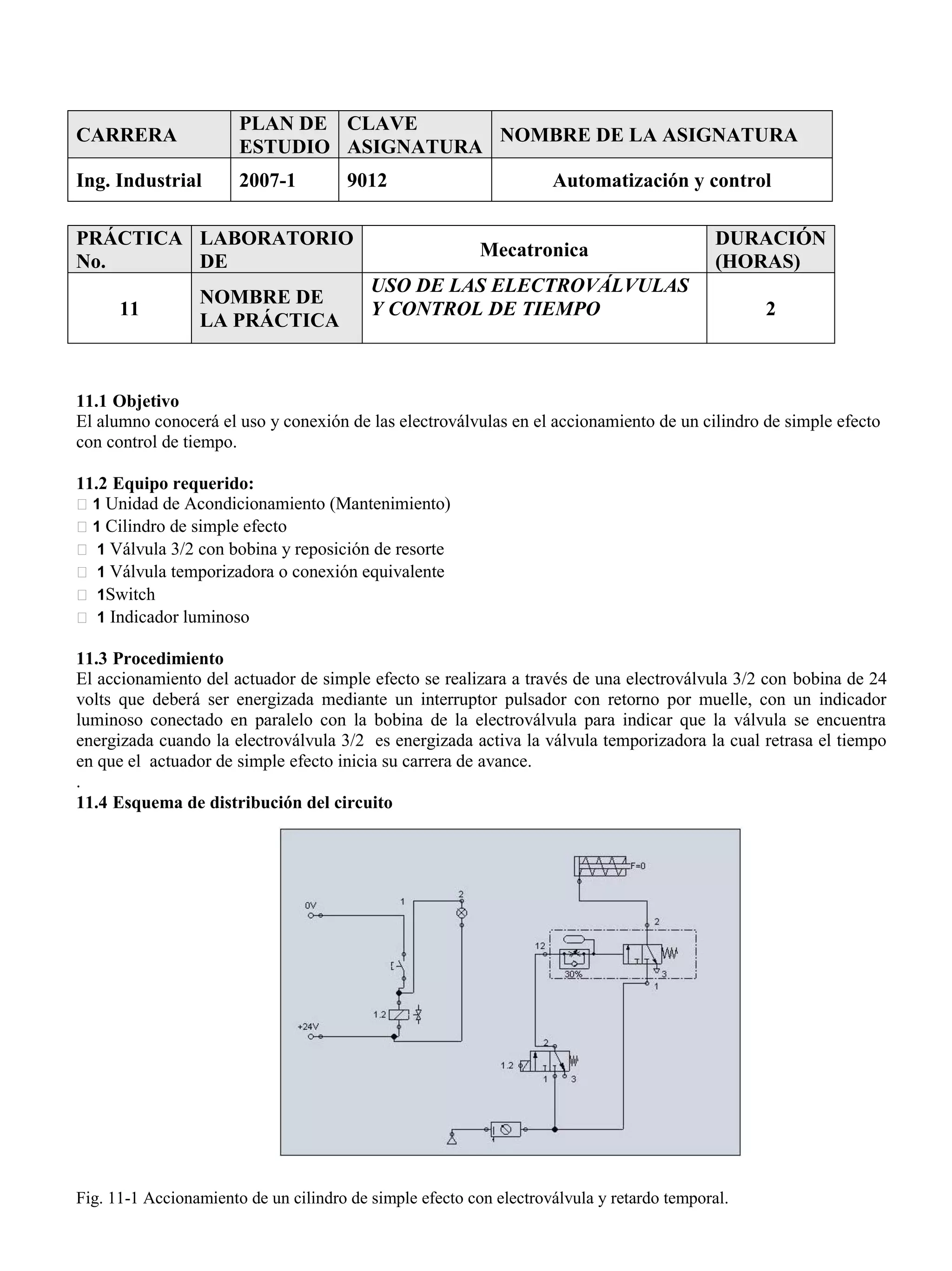

Fig. 11-1 Accionamiento de un cilindro de simple efecto con electroválvula y retardo temporal.

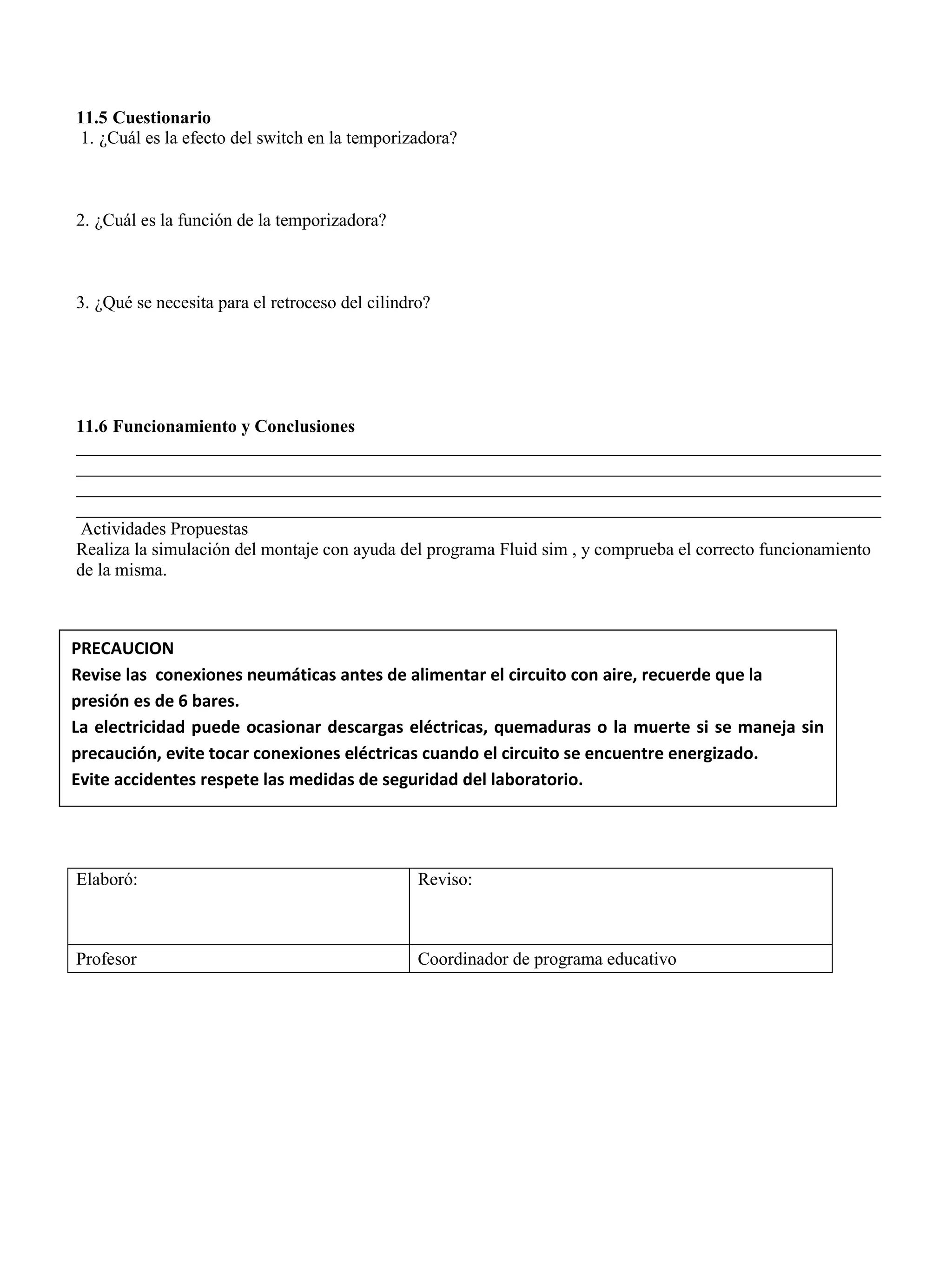

29. 11.5 Cuestionario
1. ¿Cuál es la efecto del switch en la temporizadora?
2. ¿Cuál es la función de la temporizadora?
3. ¿Qué se necesita para el retroceso del cilindro?
11.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares.
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin
precaución, evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio.
30. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
12
NOMBRE DE
LA PRÁCTICA
USO DE LAS ELECTROVÁLVULAS
EN UN ACCIONAMIENTO DE
DOBLE EFECTO
2
12.1 Objetivo
El alumno conocerá el uso y conexión de las electroválvulas en el accionamiento de un cilindro de doble efecto.
12.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
1 Válvula 5/2 con bobina y reposición de resorte
1 Switch
1 Indicador luminoso
12.3 Procedimiento
El accionamiento del actuador de doble efecto se realizara a través de una electroválvula 5/2 con bobina de 24
volts que deberá ser energizada mediante un interruptor pulsador con retorno por muelle, con un indicador
luminoso conectado en paralelo con la bobina de la electroválvula para indicar que la válvula se encuentra
energizada
15.4 Esquema de distribución del circuito

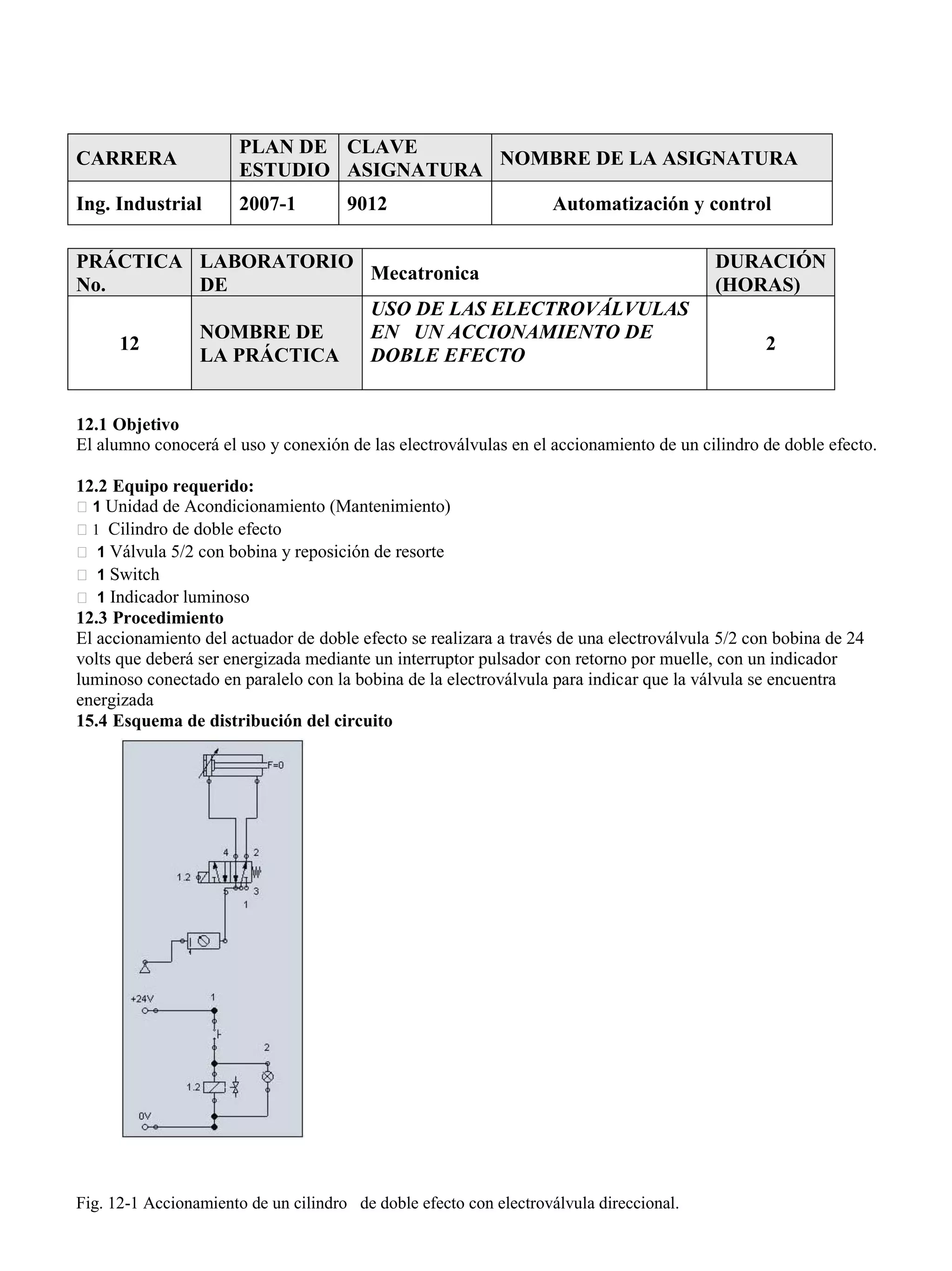

Fig. 12-1 Accionamiento de un cilindro de doble efecto con electroválvula direccional.
31. 12.5 Cuestionario
1. ¿Cuál es la función de la válvula direccional?
2. ¿Qué tipo de accionamiento tiene este circuito?
3. ¿Qué ocurre con el retroceso del cilindro?
15.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares.
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin
precaución, evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio.
32. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)

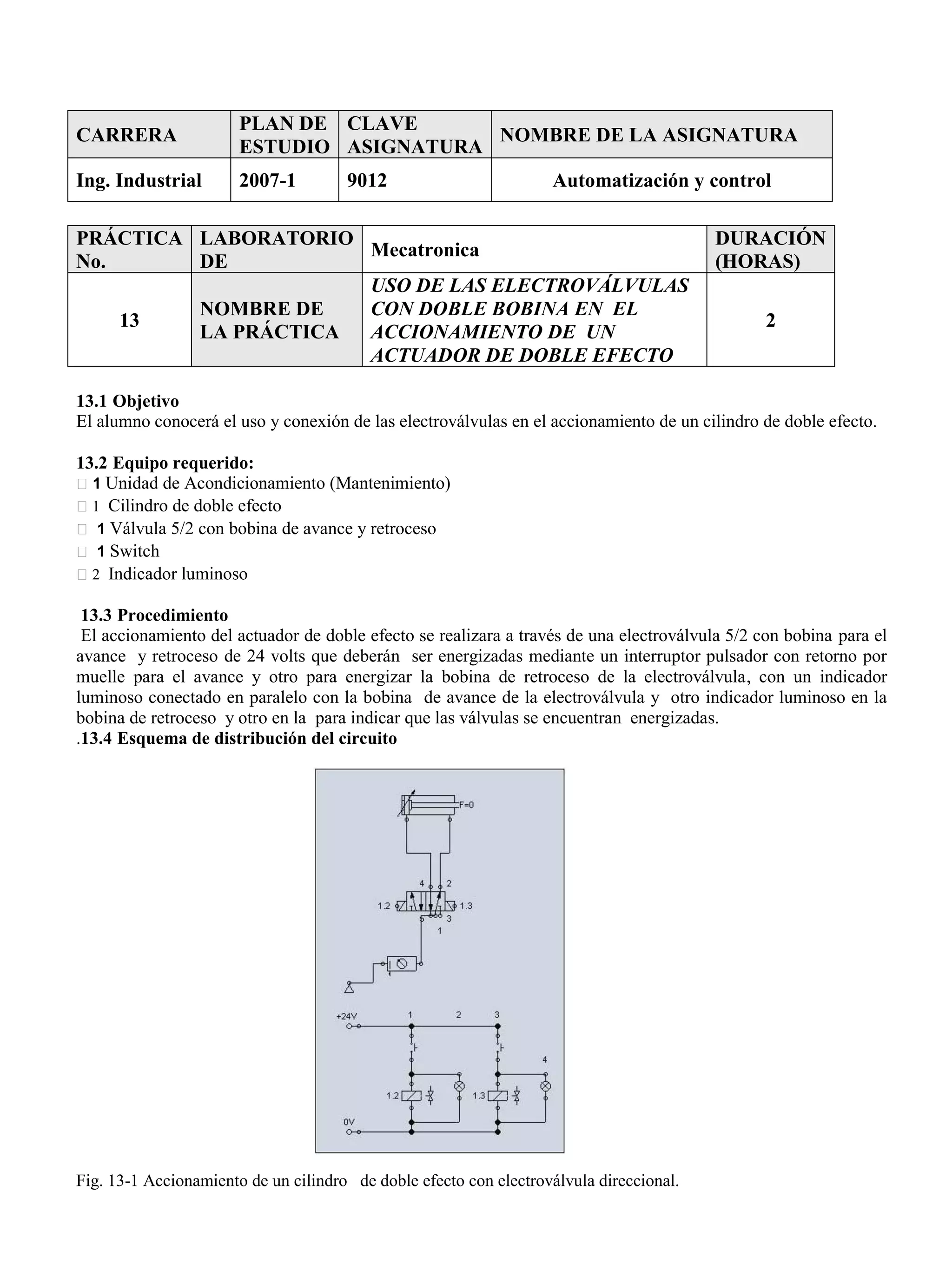

13
NOMBRE DE
LA PRÁCTICA
USO DE LAS ELECTROVÁLVULAS
CON DOBLE BOBINA EN EL
ACCIONAMIENTO DE UN
ACTUADOR DE DOBLE EFECTO
2
13.1 Objetivo
El alumno conocerá el uso y conexión de las electroválvulas en el accionamiento de un cilindro de doble efecto.
13.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
1 Válvula 5/2 con bobina de avance y retroceso
1 Switch
2 Indicador luminoso
13.3 Procedimiento
El accionamiento del actuador de doble efecto se realizara a través de una electroválvula 5/2 con bobina para el
avance y retroceso de 24 volts que deberán ser energizadas mediante un interruptor pulsador con retorno por
muelle para el avance y otro para energizar la bobina de retroceso de la electroválvula, con un indicador
luminoso conectado en paralelo con la bobina de avance de la electroválvula y otro indicador luminoso en la
bobina de retroceso y otro en la para indicar que las válvulas se encuentran energizadas.
.13.4 Esquema de distribución del circuito
Fig. 13-1 Accionamiento de un cilindro de doble efecto con electroválvula direccional.
33. 13.5 Cuestionario
1. ¿Cuál es la función de la válvula direccional?
2. ¿Qué tipo de accionamiento tiene este circuito?
3. ¿Qué ocurre con el retroceso del cilindro?
13.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
_______________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares.
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin
precaución, evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio.
34. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
14
NOMBRE DE
LA PRÁCTICA

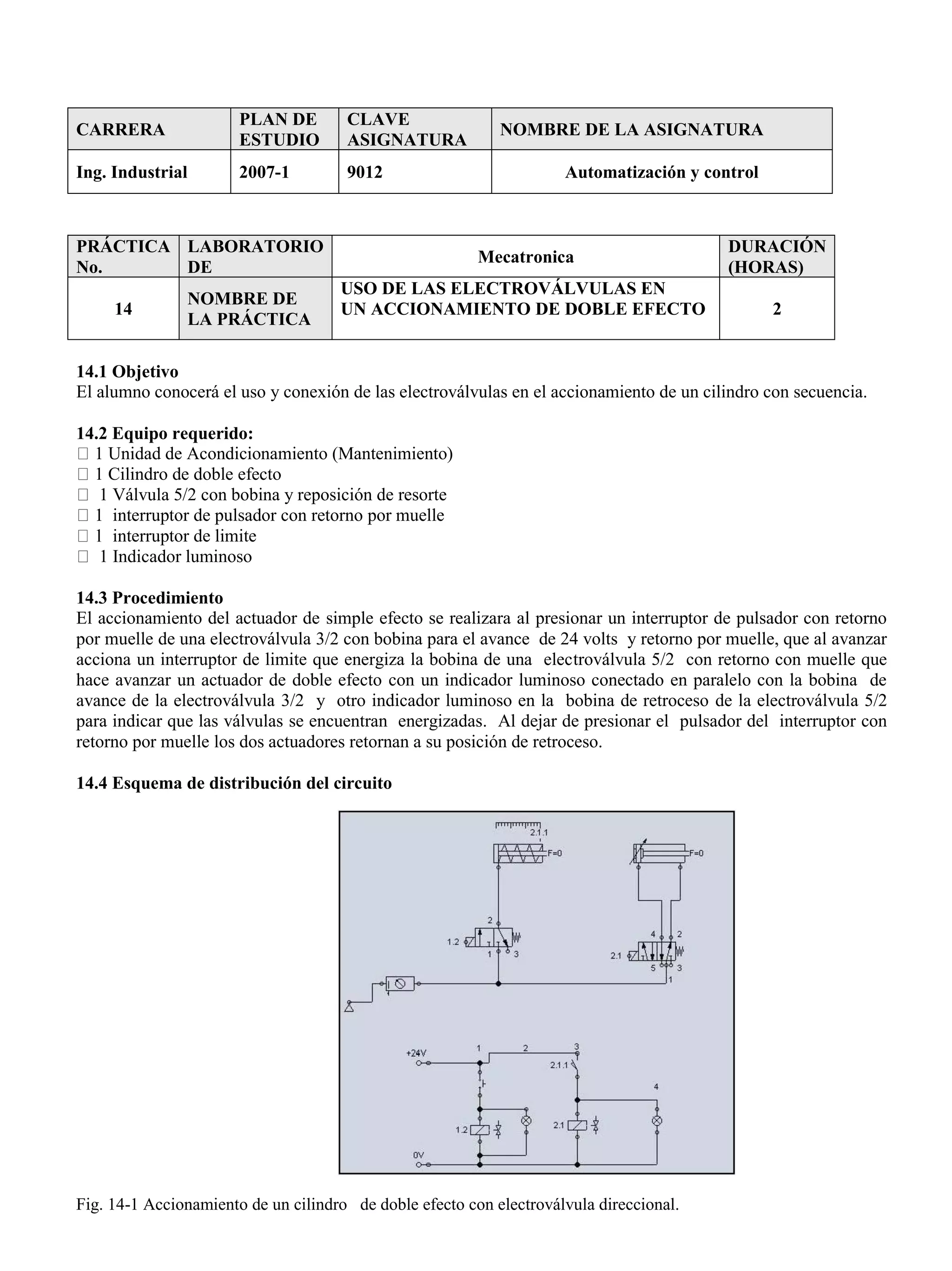

USO DE LAS ELECTROVÁLVULAS EN
UN ACCIONAMIENTO DE DOBLE EFECTO 2
14.1 Objetivo
El alumno conocerá el uso y conexión de las electroválvulas en el accionamiento de un cilindro con secuencia.
14.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
1 Válvula 5/2 con bobina y reposición de resorte
1 interruptor de pulsador con retorno por muelle
interruptor de limite
1 Indicador luminoso
14.3 Procedimiento
El accionamiento del actuador de simple efecto se realizara al presionar un interruptor de pulsador con retorno
por muelle de una electroválvula 3/2 con bobina para el avance de 24 volts y retorno por muelle, que al avanzar
acciona un interruptor de limite que energiza la bobina de una electroválvula 5/2 con retorno con muelle que
hace avanzar un actuador de doble efecto con un indicador luminoso conectado en paralelo con la bobina de
avance de la electroválvula 3/2 y otro indicador luminoso en la bobina de retroceso de la electroválvula 5/2
para indicar que las válvulas se encuentran energizadas. Al dejar de presionar el pulsador del interruptor con
retorno por muelle los dos actuadores retornan a su posición de retroceso.
14.4 Esquema de distribución del circuito
Fig. 14-1 Accionamiento de un cilindro de doble efecto con electroválvula direccional.
35. 14.5 Cuestionario
1. ¿Cuál es la función de la válvula direccional?
2. ¿Qué tipo de accionamiento tiene este circuito?
3. ¿Qué ocurre con el retroceso del cilindro?
17.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
______________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto funcionamiento
de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares.
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin
precaución, evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio.
36. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
15
NOMBRE DE
LA PRÁCTICA
CONEXIÓN DE LAS
ELECTROVÁLVULAS EN EL
ACCIONAMIENTO DE UN
CILINDRO CON SECUENCIA
2
15.1 Objetivo
El alumno realizara la conexión de las electroválvulas en el accionamiento de un cilindro con secuencia.
15.2 Equipo requerido:
1 Unidad de Acondicionamiento (Mantenimiento)
1 Cilindro de doble efecto
1 Válvula 5/2 con bobina y reposición de resorte
1 Interruptor
1 Indicador luminoso
15.3 Procedimiento
El accionamiento del actuador de simple efecto se realizara a través de una electroválvula 3/2 con bobina de 24
volts que deberá ser energizada mediante un interruptor pulsador con retorno por muelle. Cuando la
electroválvula 3/2 es energizada activa la válvula temporizadora la cual retrasa el tiempo en que el actuador de
simple efecto inicia su carrera de avance al avanzar acciona un interruptor de limite que energiza la bobina de
una electroválvula 5/2 con retorno con muelle que hace avanzar un actuador de doble efecto con un indicador
luminoso conectado en paralelo con la bobina de la electroválvula para indicar que la válvula se encuentra.
con un indicador luminoso conectado en paralelo con la bobina de avance de la electroválvula 3/2 y otro
indicador luminoso en la bobina de retroceso de la electroválvula 5/2 para indicar que las válvulas se
encuentran energizadas.
15.4 Esquema de distribución del circuito
Fig. 15-1 Accionamiento de un cilindro de doble efecto con electroválvula direccional.
37. 15.5 Cuestionario
1. ¿Cuál es la función de la válvula direccional?
2. ¿Qué tipo de accionamiento tiene este circuito?
3. ¿Qué ocurre con el retroceso del cilindro?
15.6 Funcionamiento y Conclusiones
__________________________________________________________________________________________
__________________________________________________________________________________________
__________________________________________________________________________________________
_______________________________________________________________________________________
Actividades Propuestas
Realiza la simulación del montaje con ayuda del programa Fluid sim , y comprueba el correcto
funcionamiento de la misma.
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
Revise las conexiones neumáticas antes de alimentar el circuito con aire, recuerde que la
presión es de 6 bares.
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin
precaución, evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio.
38. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
16
NOMBRE DE
LA PRÁCTICA

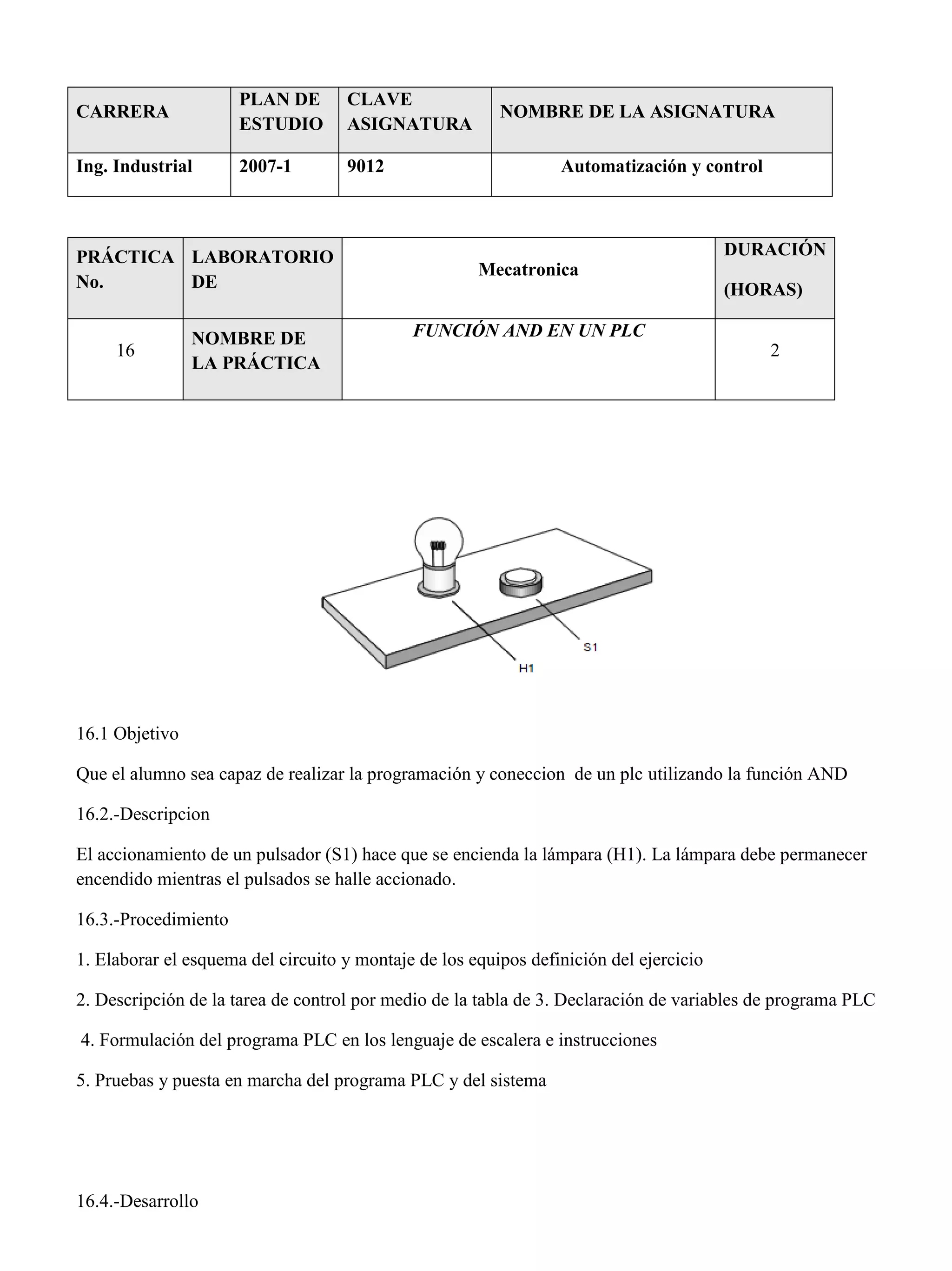

FUNCIÓN AND EN UN PLC
2
16.1 Objetivo
Que el alumno sea capaz de realizar la programación y coneccion de un plc utilizando la función AND
16.2.-Descripcion
El accionamiento de un pulsador (S1) hace que se encienda la lámpara (H1). La lámpara debe permanecer
encendido mientras el pulsados se halle accionado.
16.3.-Procedimiento
1. Elaborar el esquema del circuito y montaje de los equipos definición del ejercicio
2. Descripción de la tarea de control por medio de la tabla de 3. Declaración de variables de programa PLC
4. Formulación del programa PLC en los lenguaje de escalera e instrucciones
5. Pruebas y puesta en marcha del programa PLC y del sistema
16.4.-Desarrollo
39. 1. Realice el diagrama del circuito y ensamble el equipo, complete el diagrama del circuito eléctrico e
introducir las direcciones de entrada y salida en el PLC que se utilice.
2. Describe la tarea de control por medio de la tabla de funciones
3. Declare las variables requeridas en el programa PLC:
Denominación Tipo de variable Dirección Comentario
4. Formule solución de la tarea de control en los lenguajes de programación indicados:
S1 H1
0
1

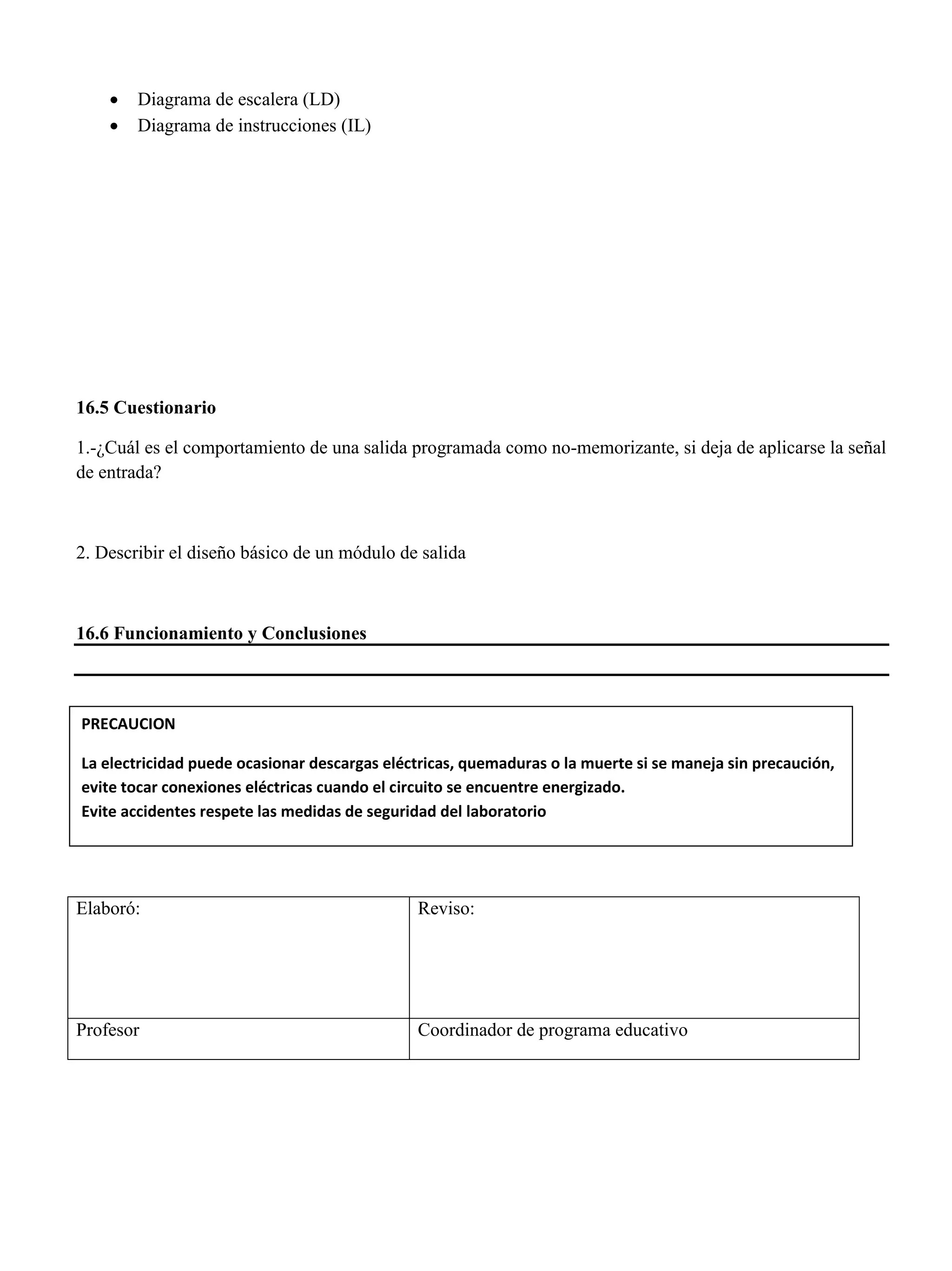

40. Diagrama de escalera (LD)
Diagrama de instrucciones (IL)
16.5 Cuestionario
1.-¿Cuál es el comportamiento de una salida programada como no-memorizante, si deja de aplicarse la señal
de entrada?
2. Describir el diseño básico de un módulo de salida
16.6 Funcionamiento y Conclusiones
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin precaución,
evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio
41. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
17
NOMBRE DE
LA PRÁCTICA

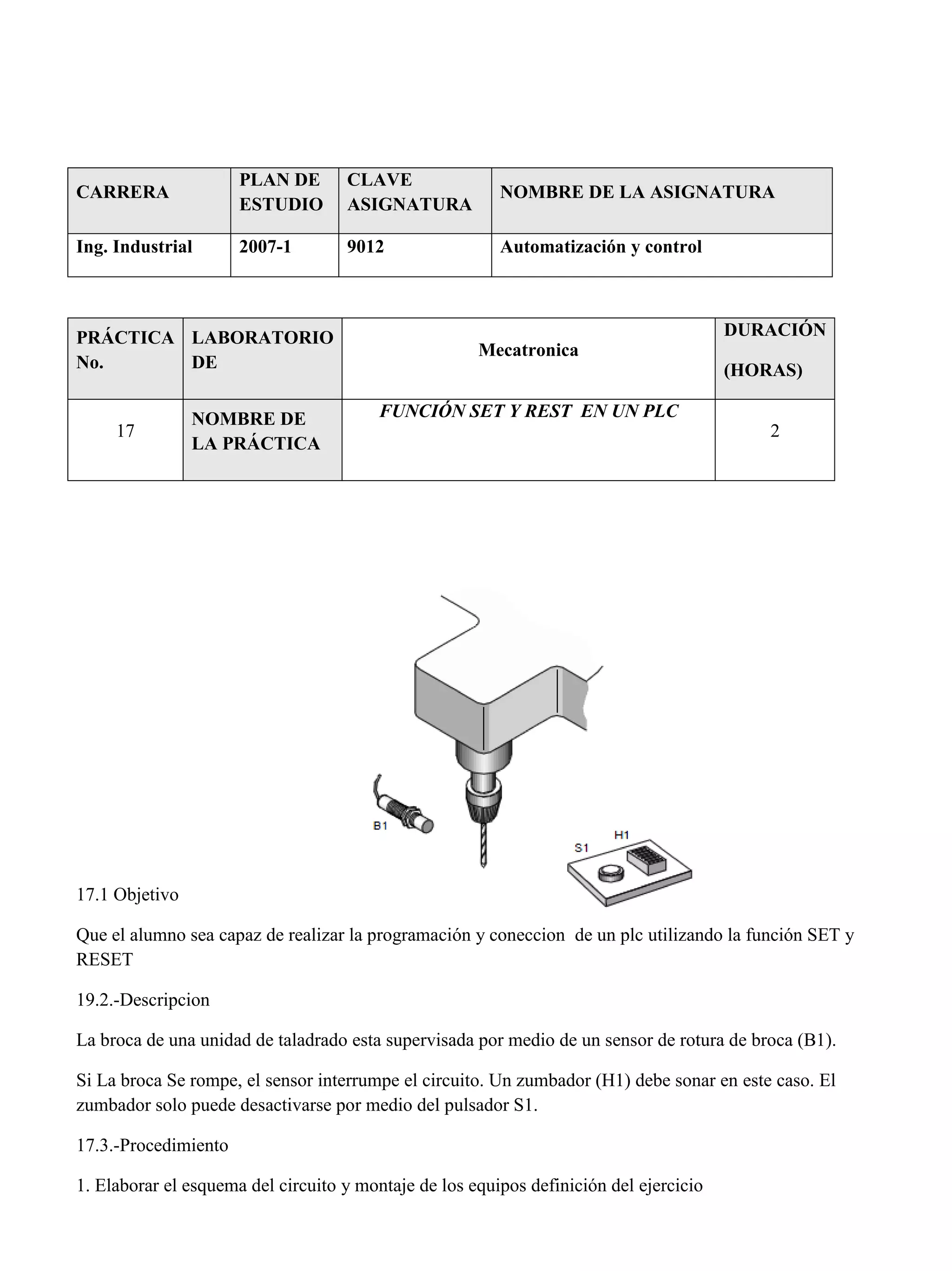

FUNCIÓN SET Y REST EN UN PLC
2
17.1 Objetivo
Que el alumno sea capaz de realizar la programación y coneccion de un plc utilizando la función SET y
RESET
19.2.-Descripcion
La broca de una unidad de taladrado esta supervisada por medio de un sensor de rotura de broca (B1).
Si La broca Se rompe, el sensor interrumpe el circuito. Un zumbador (H1) debe sonar en este caso. El
zumbador solo puede desactivarse por medio del pulsador S1.
17.3.-Procedimiento
1. Elaborar el esquema del circuito y montaje de los equipos definición del ejercicio

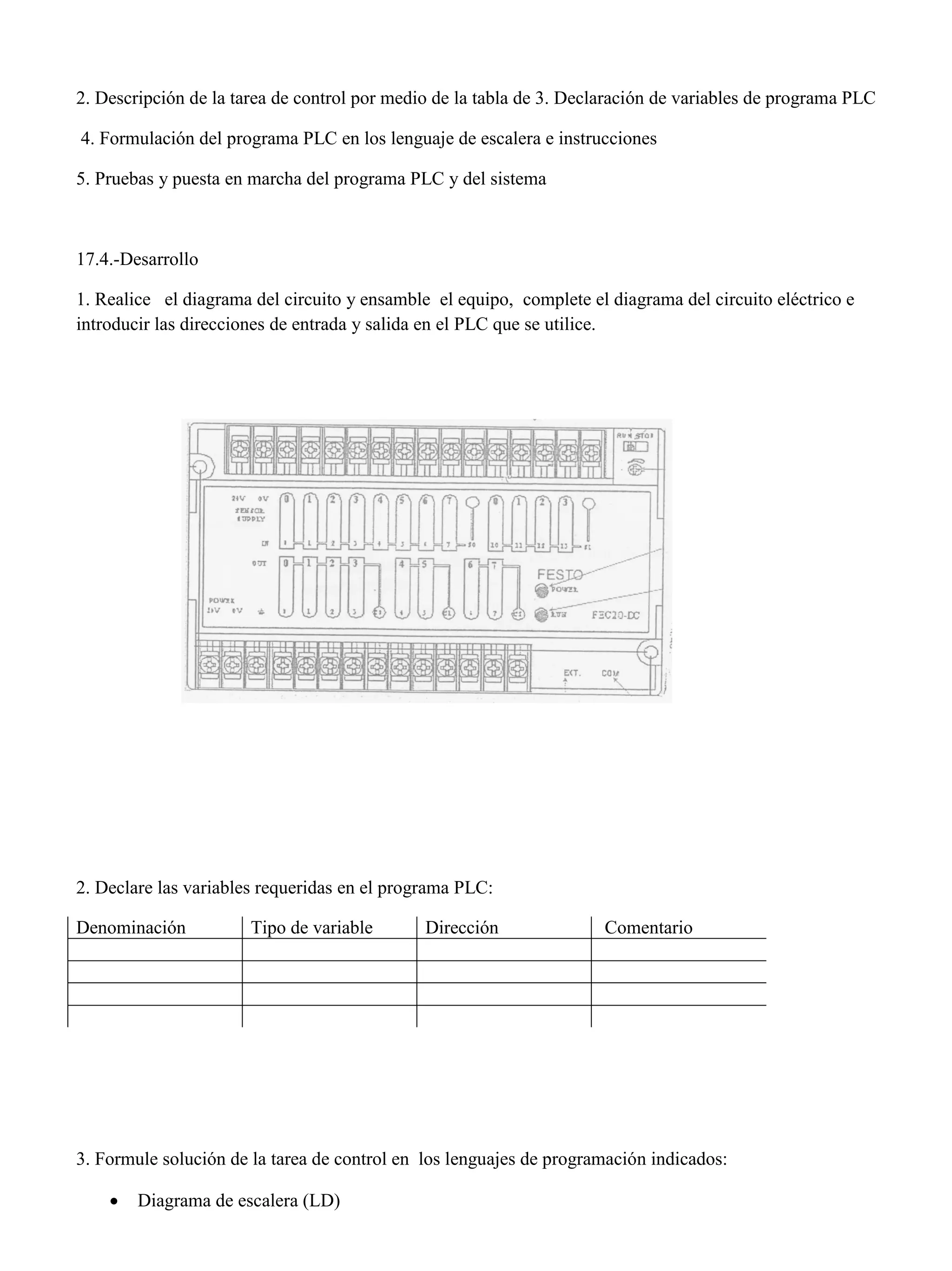

42. 2. Descripción de la tarea de control por medio de la tabla de 3. Declaración de variables de programa PLC
4. Formulación del programa PLC en los lenguaje de escalera e instrucciones
5. Pruebas y puesta en marcha del programa PLC y del sistema
17.4.-Desarrollo
1. Realice el diagrama del circuito y ensamble el equipo, complete el diagrama del circuito eléctrico e
introducir las direcciones de entrada y salida en el PLC que se utilice.
2. Declare las variables requeridas en el programa PLC:
Denominación Tipo de variable Dirección Comentario
3. Formule solución de la tarea de control en los lenguajes de programación indicados:
Diagrama de escalera (LD)

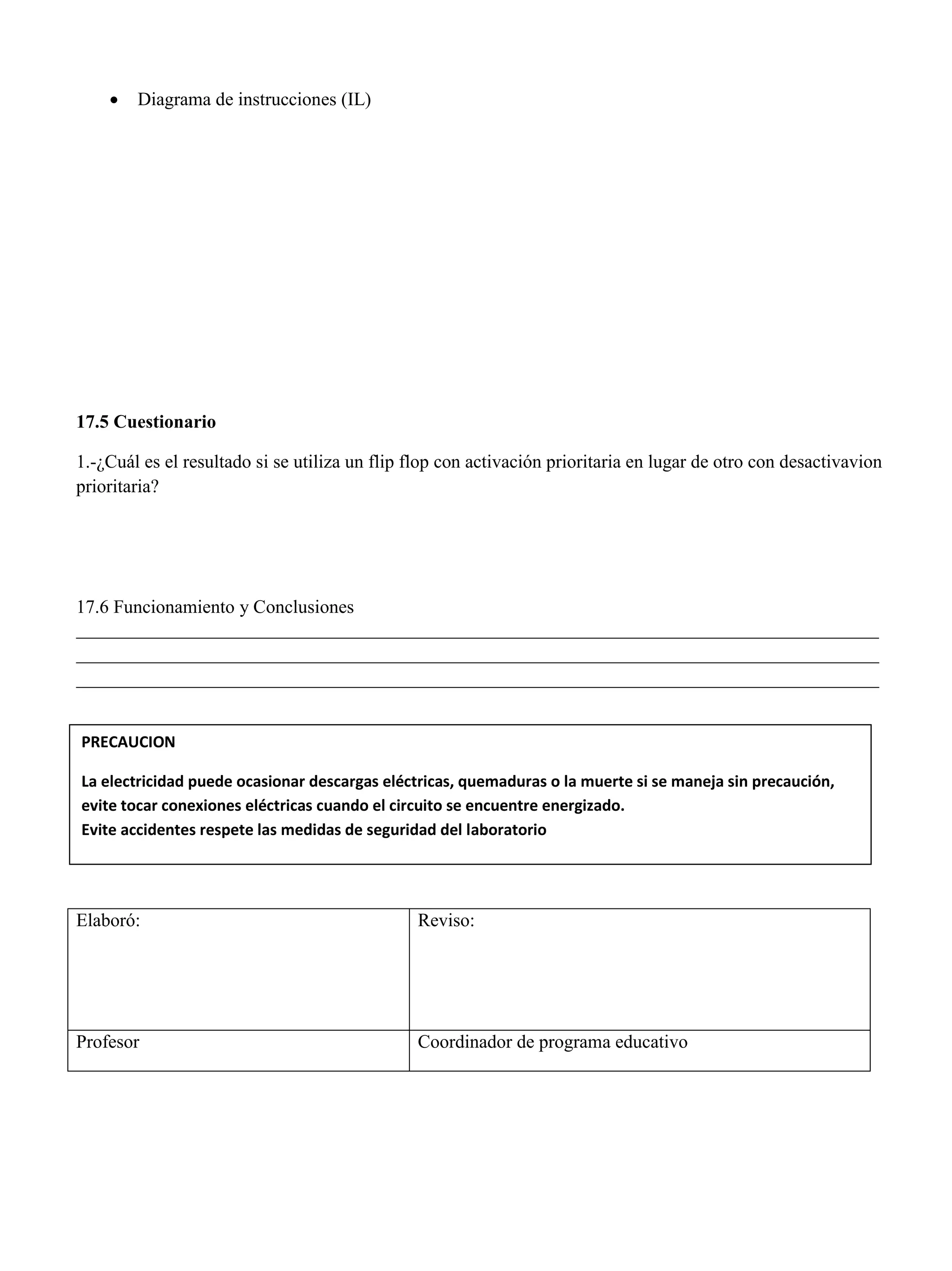

43. Diagrama de instrucciones (IL)
17.5 Cuestionario
1.-¿Cuál es el resultado si se utiliza un flip flop con activación prioritaria en lugar de otro con desactivavion
prioritaria?
17.6 Funcionamiento y Conclusiones
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin precaución,
evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio
44. CARRERA
PLAN DE
ESTUDIO
CLAVE
ASIGNATURA
NOMBRE DE LA ASIGNATURA
Ing. Industrial 2007-1 9012 Automatización y control
PRÁCTICA
No.
LABORATORIO
DE
Mecatronica
DURACIÓN
(HORAS)
18
NOMBRE DE
LA PRÁCTICA

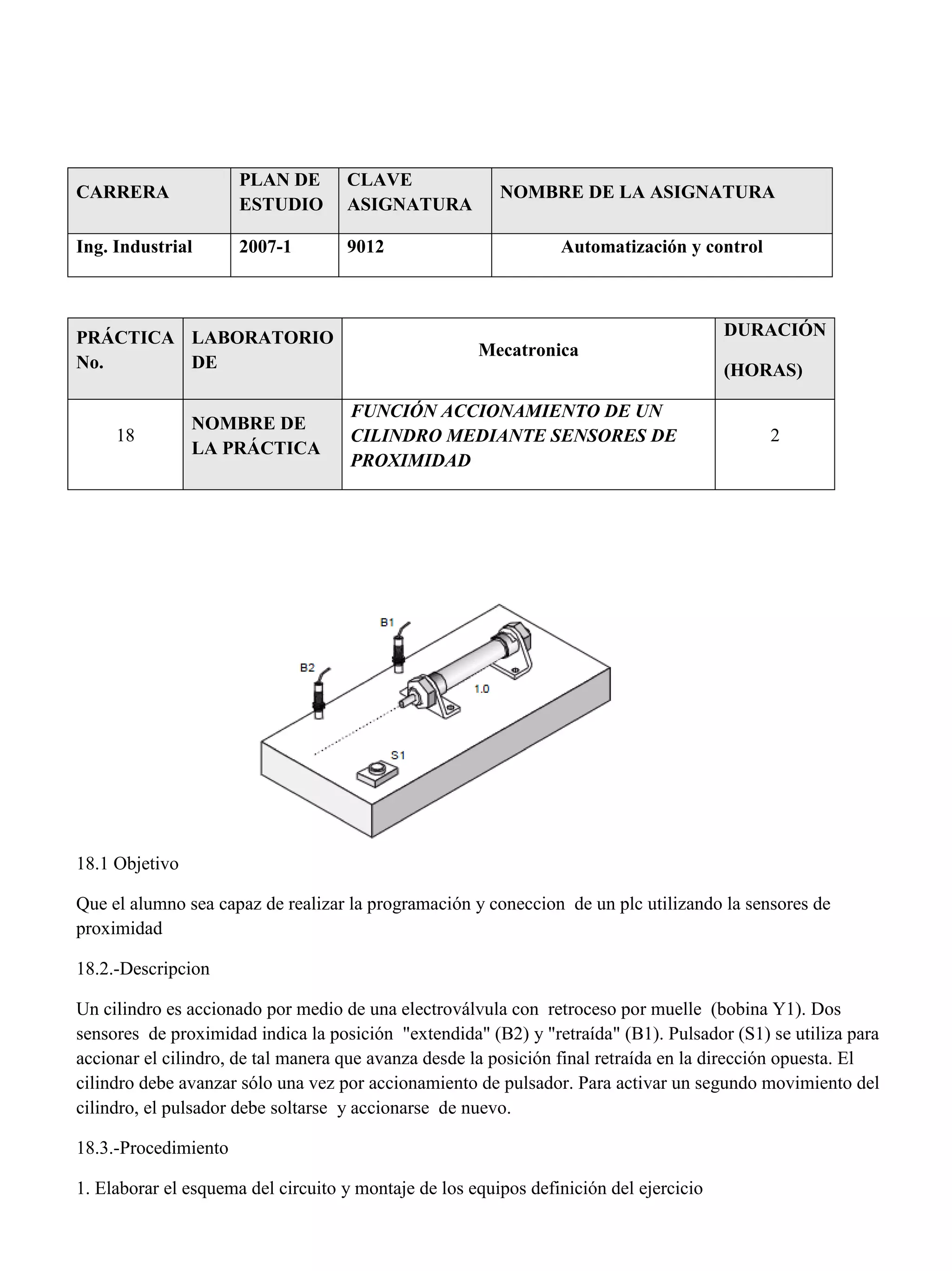

FUNCIÓN ACCIONAMIENTO DE UN
CILINDRO MEDIANTE SENSORES DE
PROXIMIDAD
2
18.1 Objetivo
Que el alumno sea capaz de realizar la programación y coneccion de un plc utilizando la sensores de
proximidad
18.2.-Descripcion
Un cilindro es accionado por medio de una electroválvula con retroceso por muelle (bobina Y1). Dos
sensores de proximidad indica la posición "extendida" (B2) y "retraída" (B1). Pulsador (S1) se utiliza para
accionar el cilindro, de tal manera que avanza desde la posición final retraída en la dirección opuesta. El
cilindro debe avanzar sólo una vez por accionamiento de pulsador. Para activar un segundo movimiento del
cilindro, el pulsador debe soltarse y accionarse de nuevo.
18.3.-Procedimiento
1. Elaborar el esquema del circuito y montaje de los equipos definición del ejercicio

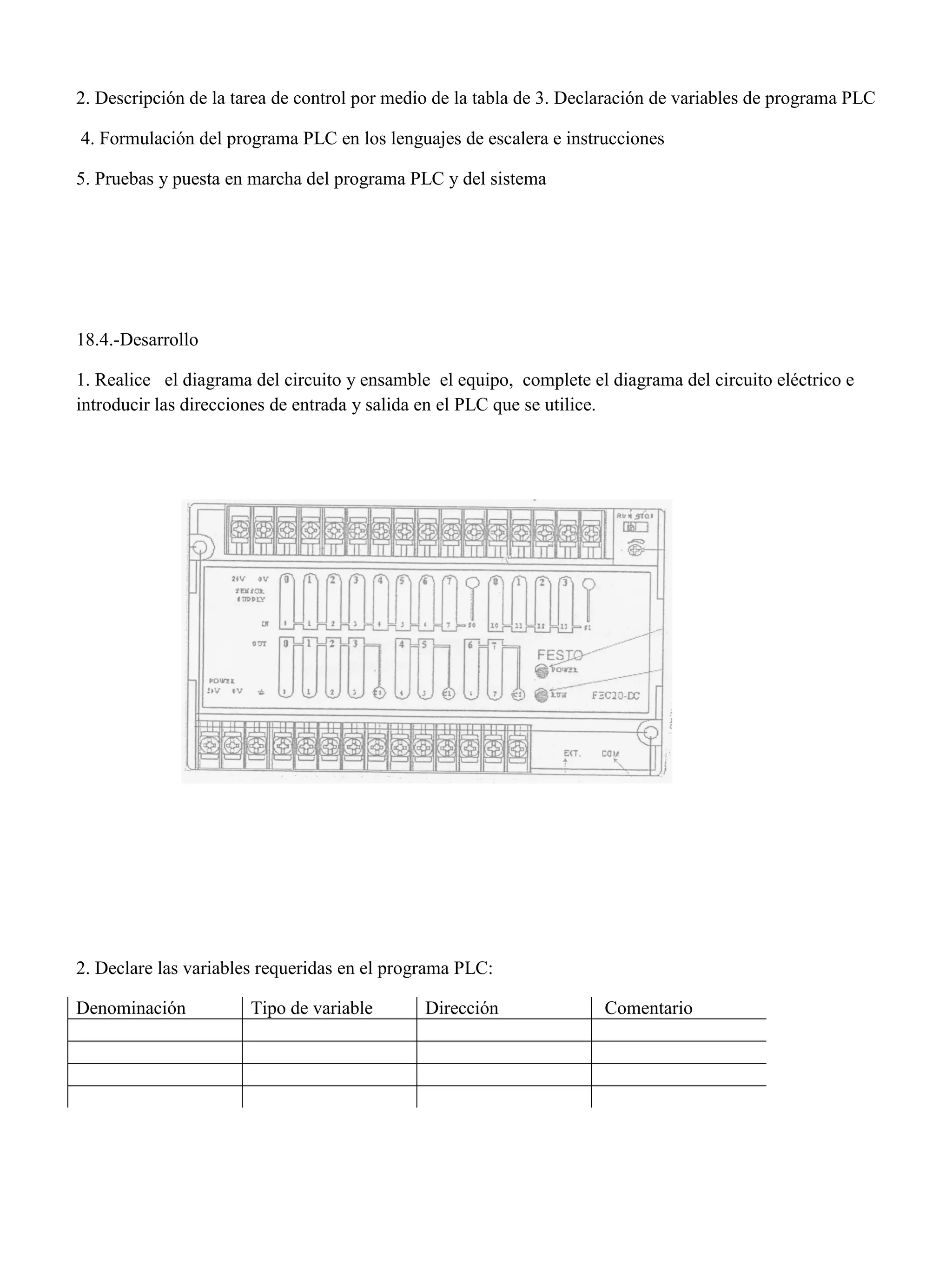

45. 2. Descripción de la tarea de control por medio de la tabla de 3. Declaración de variables de programa PLC
4. Formulación del programa PLC en los lenguajes de escalera e instrucciones
5. Pruebas y puesta en marcha del programa PLC y del sistema
18.4.-Desarrollo
1. Realice el diagrama del circuito y ensamble el equipo, complete el diagrama del circuito eléctrico e
introducir las direcciones de entrada y salida en el PLC que se utilice.
2. Declare las variables requeridas en el programa PLC:
Denominación Tipo de variable Dirección Comentario
46. 3. Formule solución de la tarea de control en los lenguajes de programación indicados:
Diagrama de escalera (LD)
Diagrama de instrucciones (IL)
18.5 Cuestionario
1.-¿Qué se entiende por un flanco negativo?
2.¿ Que efecto tiene el periodo de actuación en la ejecución del programa?
18.6 Funcionamiento y Conclusiones
______________________________________________________________________________________
______________________________________________________________________________________
______________________________________________________________________________________
Elaboró: Reviso:
Profesor Coordinador de programa educativo
PRECAUCION
La electricidad puede ocasionar descargas eléctricas, quemaduras o la muerte si se maneja sin
precaución, evite tocar conexiones eléctricas cuando el circuito se encuentre energizado.
Evite accidentes respete las medidas de seguridad del laboratorio
