1. BIOELASTICIDAD
Integrantes:
Candia Ordoñes Shelley.
Carhuajulca Delgado Alember.
Esquén Vásquez Milagros.
Puicón ……..
Quiroz Sánchez Milagros.
Silva Fiestas Jorge.
Tarrillo Dominguez Brian.
Vásquez Montenegro Oscar.

2. ¿Qué sucede …. ?

3. Propiedad de cambiar de forma cuando actúa una fuerza
de deformación sobre un objeto, y el objeto regresa a su
forma original cuando cesa la deformación.
Si se estira o se comprime más allá de
cierta cantidad, ya no regresa a su estado
original, y permanece deformado.
Limite elástico
Cuando se tira o se estira algo se dice que está en tensión
(largas y delgadas).
Cuando se aprieta o se comprime algo se dice que está en
compresión (cortas y gruesas).

4. Esfuerzo
Definición se expresa
N/m2 o en
Pascal (Pa)
Es la fuerza externa
que actúa sobre un
cuerpo por unidad de
área de sección
transversal, es decir,
se aplica al material
por fuerzas externas
donde:
•o= esfuerzo
•F=fuerza
•A =área
Magnitud
Tensorial

5. Clasificación
Tensor Comprensor
Si T>0 (hacia fuera del cuerpo) fuerza de tracción
Si T<0 (hacia dentro del cuerpo) fuerza de compresión
F
W
Tensión
F
W
Compresión

6. Deformación
Es la razón entre el cambio en
longitud y la longitud original, es decir,
es la respuesta del material al esfuerzo
Es el cambio del tamaño y la forma
de un cuerpo debido a la aplicación
de una o más fuerzas sobre el mismo.
Cambio en longitud
Deformación= ----------------------------
Longitud original

7. Deformación
(visco) plástica o
irreversible
Deformación en que el
material no regresa a su
forma original después de
retirar la carga
aplicada.
Deformación
elástica o reversible
Deformación en la que el
cuerpo recupera su forma
original al retirar la fuerza que
le provoca dicha deformación
TIPOS DE DEFORMACIÓN

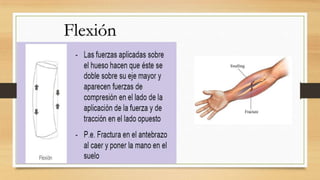

8. Flexión

9. TENSIÓN
TENSIÓN

10. COMPRENSIÓN

11. Torsión

12. MODULOS
CIZALLADURA TORSIÓN
YOUNG VOLUMÉTRICO

13. • Para materiales cuya longitud es mucho mayor que el
ancho o espesor, se tiene preocupación por el módulo
longitudinal de elasticidad, o módulo de Young (Y).
allongitudinndeformació
allongitudinesfuerzo
YoungdeMódulo
• Cuando producimos un estiramiento de la barra, mediante
la aplicación de una fuerza, experimentalmente se observa
que la deformación es proporcional al esfuerzo.
Módulo de Young

14. • Donde, Y es el módulo elástico, llamado módulo de Young. Se utiliza
tanto para tracción como para compresión.
• En la mayoría de los materiales el módulo de Young para tracción, tiene
el mismo valor que en compresión.
• Para materiales biológicos, el módulo de Young para tracción de un
hueso, es diferente al valor para compresión.
• Tener en cuenta que la fuerza aplicada es perpendicular a la sección
transversal.
)nDeformació(YEsfuerzo
oL
L
Y
A
F

16. •Cuando producimos un desplazamiento de planos paralelos en la
dirección de la fuerza aplicada, experimentalmente se observa que la
deformación es proporcional al esfuerzo.
Matemáticamente
Donde, G es el módulo elástico, llamado módulo de Cizalladura.
Tener en cuenta que la fuerza aplicada es paralela al área en cuestión.
)nDeformació(GEsfuerzo
h
x
G
A
F
Módulo de Cizalladura

18. La torsión es un fenómeno
típico de cizalladura. Se
produce una deformación
cuando se aplica un par de
fuerzas (F, en la parte superior
de la barra y la sección inferior
de la barra está fija.
Módulo de Torsión

19. • Si un cuerpo se somete a iguales esfuerzos de tracción o
compresión por todos los lados, entonces el cuerpo
sufrirá deformación volumétrica.
• donde, B es el módulo volumétrico.
oV
V
Bp
Módulo Volumétrico

20. Deformación Elástica:
Ley de Hooke
Ley fundamental de la elasticidad
formulada
1660 por Robert Hooke
Un cuerpo elástico se estira de forma proporcional a la fuerza que se ejerce
sobre él
invención del resorte helicoidal o muelle.
Todos los cuerpos que cumplen con esta ley serán denominados cuerpos
elásticos y los que no, cuerpos inelásticos.

21. BIOELASTICIDAD
MUSCULOS HUESOS VASOS
SANGUINEOS

22. EN MUSCULOS
• Desde el punto de vista mecánico, la
actividad del músculo se puede poner de
manifiesto por un acortamiento, por el
desarrollo de fuerza de tracción o por
ambas cosas. Este proceso recibe el
nombre de contracción muscular, y el
pasaje del estado de actividad al de
reposo se llama relajación.
• En un músculo aislado con su nervio
(preparado neuromuscular), si aplicamos
por medio de los electrodos S un estímulo
eléctrico al nervio, el músculo se contrae
bruscamente y enseguida se relaja, este
proceso se llama sacudida simple.
• Si los extremos del músculo se hallan fijos,
este, no se acorta, pero su actividad se
pone igualmente de manifiesto por un
aumento de tensión que puede registrarse
mediante un transductor de fuerza.

23. EN HUESOS

25. EN VASOS SANGUINEOS.

26. FRACTURAS
•Una fractura es la pérdida de continuidad en la
estructura normal de un hueso, sumado al trauma y
la alteración del tejido blando.
•La fractura se produce por la aplicación de una
fuerza sobre el hueso, que supera su resistencia
elástica.Las rupturas de los huesos pueden ser
producto de caídas, traumatismos, golpes o patadas
al cuerpo.

27. FRACTURA ESPIRAL
 Aquella que posee la apariencia de
un resorte y en la cual la rotura
toma justamente el aspecto de una
espiral alrededor de la diáfisis del
hueso.
 fractura en la que la línea de rotura
sigue una dirección espiral en
relación al eje del hueso y este se ha
torcido mas o menos.

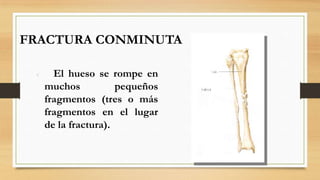

28. FRACTURA CONMINUTA
 El hueso se rompe en
muchos pequeños
fragmentos (tres o más
fragmentos en el lugar
de la fractura).

29. FRACTURA DEL TALLO VERDE
 Es una fractura incompleta
que recibe ese nombre
debido a que presenta el
aspecto de una vara
doblada, pero no rota: En
este tipo de fractura
algunas fibras se separan,
pero otras permanecen
intactas.

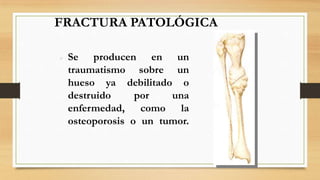

30. FRACTURA PATOLÓGICA
 Se producen en un
traumatismo sobre un
hueso ya debilitado o
destruido por una
enfermedad, como la
osteoporosis o un tumor.

31. FUERZAS DE FRACTURA
En general, la fractura se produce por la aplicación de una fuerza sobre el hueso, que
supera su resistencia elástica, en cuanto al mecanismo de aplicación de dicha fuerza
sobre el foco de la fractura, podemos clasificarlas:
Por traumatismo directo, en las cuales el foco de fractura ha sido producido por un
golpe directo cuya energía se transmite directamente por la piel y las partes blandas.
Por traumatismo indirecto, en las cuales el punto de aplicación de la fuerza está
alejado del foco de fractura. En este caso las fuerzas aplicadas tienden a torcer o
angular el hueso.
Por fatiga, también denominadas espontáneas, son aquellas en que la fuerza es
aplicada en forma prolongada e intermitente en el tiempo.

32. FRACTURA SIMPLE O CERRADA
Los fragmentos óseos no desgarran el tejido circundante ni la piel, que, por lo tanto se
mantiene indemne.
Si el pico de la fractura no se asocia a ruptura de la piel, o si hay herida, ésta no comunica
con el exterior.
Habitualmente producida por un traumatismo directo, con la fuerza aplicada en forma
perpendicular al eje mayor del hueso.

33. FRACTURA ABIERTA O COMPUESTA
Y OBLICUA
El hueso fracturado desgarra y atraviesa la piel, por lo que queda expuesto al
exterior.
Si hay una herida que comunica el foco de fractura con el exterior, posibilitando a
través de ella, el paso de microorganismos patógenos provenientes de la piel o el
exterior.
Producidas por traumatismo indirecto, con una fuerza de angulación sobre el
hueso.

34. FRACTURA POR COMPRESIÓN
Si la fuerza es aplicada paralelamente al eje de resistencia
habitual del hueso, como lo que ocurre en las caídas de altura de
pie sobre las vértebras, resultando en una compresión del hueso,
acortándolo, se denominan fractura por aplastamiento.

35. FRACTURA TRANSVERSA
Habitualmente producidas por un traumatismo directo, con la fuerza
aplicada en forma perpendicular al eje mayor del hueso.

36. GRACIAS
