El documento describe 4 capacidades terminales para aprender AutoCAD. La primera es aprender AutoCAD en general. La segunda es aprender herramientas 2D específicas. La tercera es aprender a digitalizar planos escaneados en formato de imagen en 2D en AutoCAD. La cuarta es aplicar las herramientas aprendidas en bloques anteriores.

1. Bloque 5
Capacidad Terminal N’1
Aprender a utilizar AutoCAD.

2. Capacidad Terminal N’2
Aprender a utilizar herramientas 2D de AutoCAD.

3. Capacidad Terminal N’3
Aprender a digitalizar planos de figuras en 2D.
- Debes tener un archivo escaneado de la imagen a digitalizar en formato .jpg o bmp (o
cualquier formato de imagen) .Cuanto mas pesado sea este archivo mas se demorará en
cargarlo en autocad. Generalmente la digitalización se aplica a mapas.
- Luego abres el autocad en el menú INSERTAR/ IMAGENES DE TRAMA.
Se abrirá una ventana donde deberás elegir el archivo a digitalizar.
Tras elegirlo te aparecerá una nueva ventana para insertalo en el model del autocad la cual
tiene 3 instrucciones que son : Punto de inserción, escala y rotación. Te recomiendo que
dejes en "precisar en pantalla" las dos primeras.
- Esta imagen debiste insertarla en una capa ya sea creada por ti o en la capa por defecto
"cero".
- Ahora si esta imagen es por ejemplo un mapa deberás GEOREFERENCIARLA.
Vamos a suponer que tu imagen es un mapa. Tu mapa tiene una cuadricula con
coordenadas. Y en esta cuadricula con coordenadas se ven los siguientes puntos:

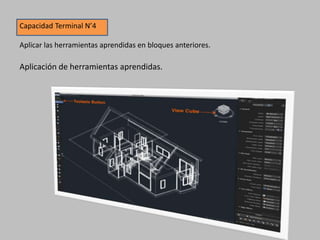

5. Capacidad Terminal N’4
Aplicar las herramientas aprendidas en bloques anteriores.
Aplicación de herramientas aprendidas.
