El documento detalla las configuraciones y características de la software Mastercam v.X2, incluyendo herramientas de diseño, selección y mecanizado, así como opciones para gestionar ficheros y la interfaz de usuario. Se presentan mejoras como la opción de trabajar con dos monitores, nuevas estrategias de mecanizado y la automatización del reconocimiento de cambios en geometría. También se mencionan las configuraciones para diferentes tipos de máquinas y la posibilidad de migrar archivos desde versiones anteriores.

1. MASTERCAM v . X2

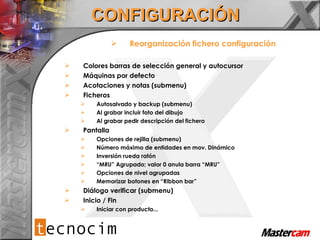

2. CONFIGURACIÓN Reorganización fichero configuración Colores barras de selección general y autocursor Máquinas por defecto Acotaciones y notas (submenu) Ficheros Autosalvado y backup (submenu) Al grabar incluir foto del dibujo Al grabar pedir descripción del fichero Pantalla Opciones de rejilla (submenu) Número máximo de entidades en mov. Dinámico Inversión rueda ratón “ MRU” Agrupado; valor 0 anula barra “MRU” Opciones de nivel agrupadas Memorizar botones en “Ribbon bar” Diálogo verificar (submenu) Inicio / Fin Iniciar con producto...

3. Asignar accesos directos por máquina, o por usuarios... CONFIGURACIÓN Fresa.config Torno.config Usuario.config Usuario.mtb Fagor 8055.MMD Fagor 8055.control Fagor 8055.pst

4. Cuadro abrir ficheros renovado Expandir Arrastrar ficheros a otra ventana Autocompletar Memoria de últimas rutas Grabar en versión X o X2 Previsualizacion y descriptor (Configurable en ficheros) CONFIGURACIÓN

5. Ficheros Backup Cada vez que grabemos se genera una copia del archivo en el directorio de backup, con un nombre diferente. CONFIGURACIÓN

6. MASTERCAM v . X2

7. Trabajar con vistas memorizadas* Cada pestaña memoriza zoom, orientación y niveles visibles SELECCIÓN

8. Resaltar cara de sólidos al seleccionarlos SELECCIÓN

9. SELECCIÓN Finalizar selección con doble “click” evitando botón de final de selección Seleccionar por ventana: doble “click” en la segunda esquina Selección genérica y doble “click” en la última entidad

10. SELECCIÓN Método de selección momentaneo o fijo “ Click” con botón izquierdo establece el método de selección de manera no permanente “ Click” con botón derecho establece el método de selección de manera permanente

11. SELECCIÓN Barra de selección con máscara rápida Botón derecho  “Solo” Botón izquierdo  “Todo” Puntos Líneas Arcos Splines Superficies Sólidos Alámbrico Resultado Grupo Color Nivel Acotado Curvas Superficie

12. MASTERCAM v . X2

13. DISEÑO Nueva referéncia “a lo largo de una entidad” Permite dibujar una entidad iniciándose desde una distancia del extremo de otra entidad

14. DISEÑO Modo de edición “Estirar” Permite estirar una entidad cerrada

15. DISEÑO Romper entidad en 2 partes Se crea una orden específica para este fin fuera de la barra de ajustes...

16. DISEÑO Nueva línea tangente por punto* Crea, directamente, una linea tangente a un arco por un punto deseado de este Evitamos dibujar una línea desde el centro del arco hasta el punto y posteriormente una perpendicular a la primera linea…

17. DISEÑO Conversión de unidades directa Trabajando con configuración en pulgadas podremos entrar un valor en mm y mastercam calculará el valor en pulgadas. Trabajando con configuración en métrico podremos entrar un valor en pulgadas y mastercam calculará el valor en mm.

18. DISEÑO Nueva extension de superficies Permite realizar extensiones en superficies ajustadas Crea una superficie sin modificar la original Extiende sobre la superficie de base y si se sobrepasa realiza extensión tangente Permite realizar una extensión total o parcial de la superficie

19. DISEÑO Nuevo método para cambiar las direcciones normales de las superficies… Al posicionar el cursor sobre la superficie aparece la normal existente Hacemos “click” para cambiarla o… pasamos a la siguiente

20. MASTERCAM v .X2

21. Posibilidad de trabajar con 2 monitores Una pantalla para area gráfica Otra pantalla para cuadros e iconos GENERAL

22. GENERAL Reconocimiento de cambios Identifica cambios en cualquier fichero CAD sin limitación de geometria (alámbrico, superficies, sólidos) Mastercam indicará la geometria nueva o modificada Se indican las operaciones afectadas Una vez reconocida la geometria podremos reasignarla y regenerar los mecanizados si los hay

23. GENERAL Vigilar cambios Se determinan ficheros a vigilar Vigila de manera automáticamente posibles cambios en la geometria y lanza automáticamente el reconocimiento de cambios

24. GENERAL Utilidad “Zip 2 go” Genera un fichero comprimido con extensión *.Z2G Dicho fichero guarda toda la información necesaria para el análisis del archivo *.CFG, *.PST, *.NC, *.TOOLS, *.MATERIALS *.MCX, REPORTS

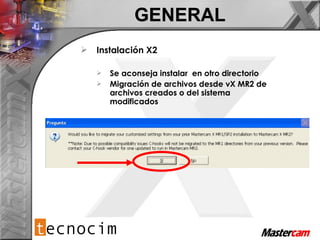

25. GENERAL Instalación X2 Se aconseja instalar en otro directorio Migración de archivos desde vX MR2 de archivos creados o del sistema modificados

26. GENERAL Conversores Parasolid 18 Solid Edge v19 SolidWorks 2007 Solidworks “assembly” Autodesk AutoCAD 2007 Inventor * idw Ficheros *dwf Pro/E “ Entidades datum ” Rhino v.4.0 “ Importación ”

27. MASTERCAM v .X2

28. MECANIZADO Se cambia el acceso a los ficheros de máquina y control Antes Maquina tipo... Ahora Modos

29. MECANIZADO El archivo “.MCX” recuerda y carga el “STL” con el que se verifica automáticamente

30. MECANIZADO Se añaden opciones de selección para la definición del taco en el “ Setup taco ” Todas las superficies Todos los sólidos Todas las entidades Deseleccionar todo

31. MECANIZADO Nueva estrategia de contorneado oscilante Minimiza el desgaste de herramienta Pensado para cortar materiales de poco grueso o materiales laminados

32. MECANIZADO Nuevas estrategias de mecanizado

33. MECANIZADO Desbaste general Pasadas de fuera hacia dentro en general Pasadas de dentro hacia fuera en cajeras interiores Minimiza entradas en rampa o necesidad de herramientas con corte total

34. MECANIZADO Acabado radial Pasadas axiales desde un punto central

35. MECANIZADO Acabado por copia Pasadas paralelas espaciadas en XY Opción de fresado ascendente y descendente

36. MECANIZADO Acabado por contorneado Pasadas a “z” constante Opciones de entrada y salida Chequeo del cabezal

37. MECANIZADO Acabado zonas planas Transiciones Suavizado

38. MECANIZADO Acabado por espiral 3D Redondeo de trayectoria

39. MECANIZADO Acabado bitangencial Mecanizado por remecanizado

40. MECANIZADO Acabado por espiral progresiva Limitación angular en paredes

41. MASTERCAM v .X2
