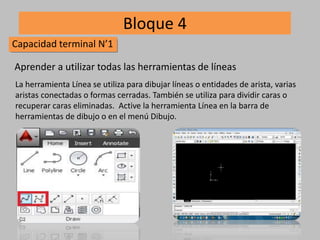

1. Bloque 4
Capacidad terminal N’1
Aprender a utilizar todas las herramientas de líneas
La herramienta Línea se utiliza para dibujar líneas o entidades de arista, varias
aristas conectadas o formas cerradas. También se utiliza para dividir caras o
recuperar caras eliminadas. Active la herramienta Línea en la barra de
herramientas de dibujo o en el menú Dibujo.

2. Capacidad terminal N’2
Aprender a utilizar todas las herramientas de círculos.
La herramienta Círculo se utiliza para dibujar
entidades de círculo. Puede activar la
herramienta Círculo en la barra de
herramientas de Dibujo o en el menú
Dibujo. Dibujo de un círculo
Los círculos se pueden colocar sobre caras
existentes o separados de cualquier
geometría previa (alineados sobre un plano
de ejes). Para dibujar un círculo:
Seleccione la herramienta Círculo. El cursor
adquiere forma de lápiz con un círculo.
Haga clic donde desee situar el punto central
del círculo.
Aleje el cursor del punto central para definir
el radio. Al mover el ratón, el valor del radio
se muestra de modo dinámico en el CCV y se
puede especificar escribiendo una longitud y
pulsando la tecla Intro o Retorno. También
puede especificar la segmentación del
círculo en el CCV.

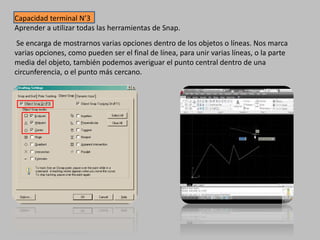

3. Capacidad terminal N’3
Aprender a utilizar todas las herramientas de Snap.
Se encarga de mostrarnos varias opciones dentro de los objetos o líneas. Nos marca
varias opciones, como pueden ser el final de línea, para unir varias líneas, o la parte
media del objeto, también podemos averiguar el punto central dentro de una
circunferencia, o el punto más cercano.

4. Capacidad terminal N’4
Aprender a configurar y pre visualizar un dibujo antes de imprimir
Utilice Vista rápida para pre visualizar el contenido de uno o más activos dibujos de
origen . Para ver los objetos en dibujos de origen
