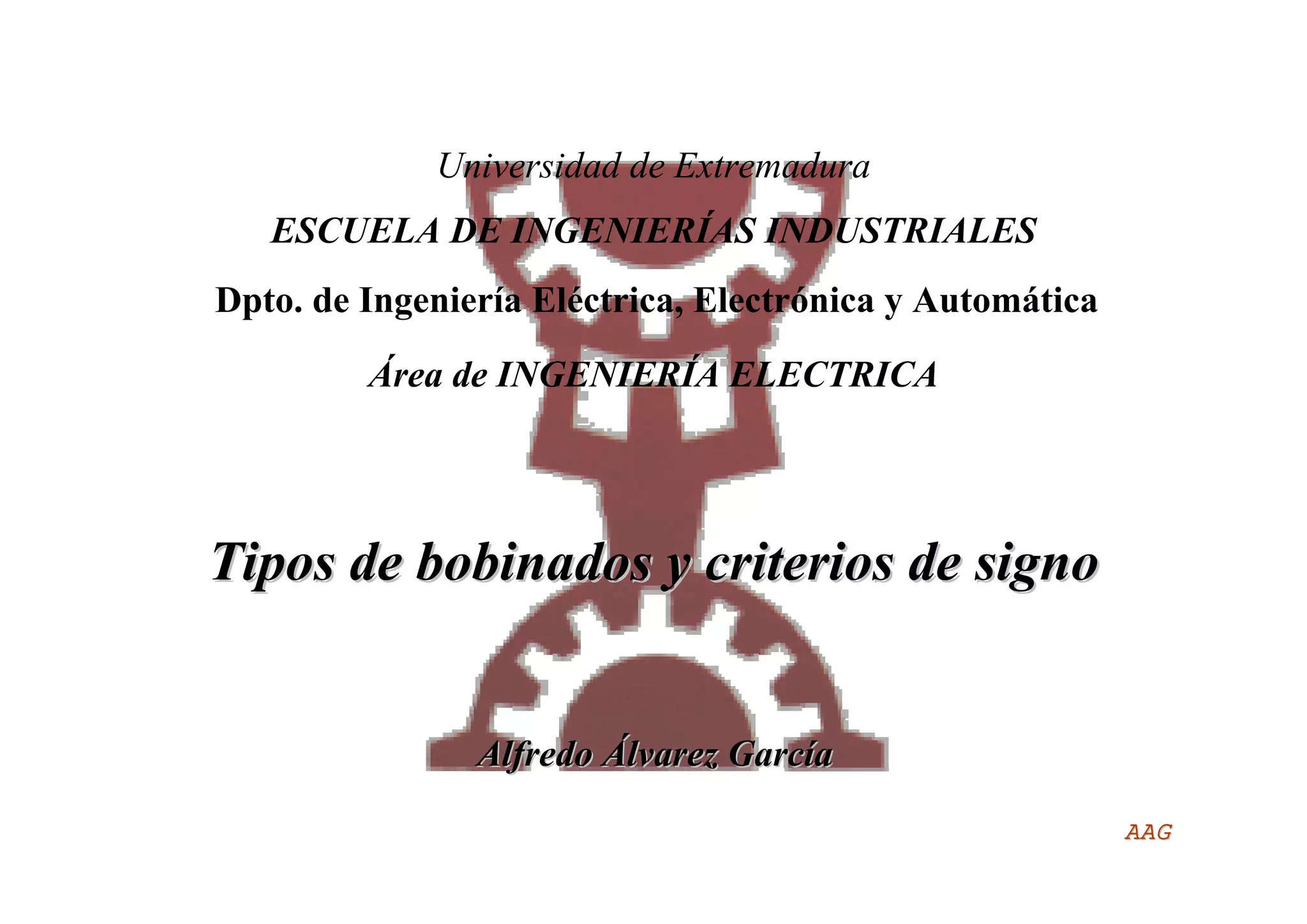

Universidad de Extremadura
   ESCUELA DE INGENIERÍAS INDUSTRIALES
Dpto. de Ingeniería Eléctrica, Electrónica y Automática

         Área de INGENIERÍA ELECTRICA




Tipos de bobinados y criterios de signo


                Alfredo Álvarez García
                                                          AAG

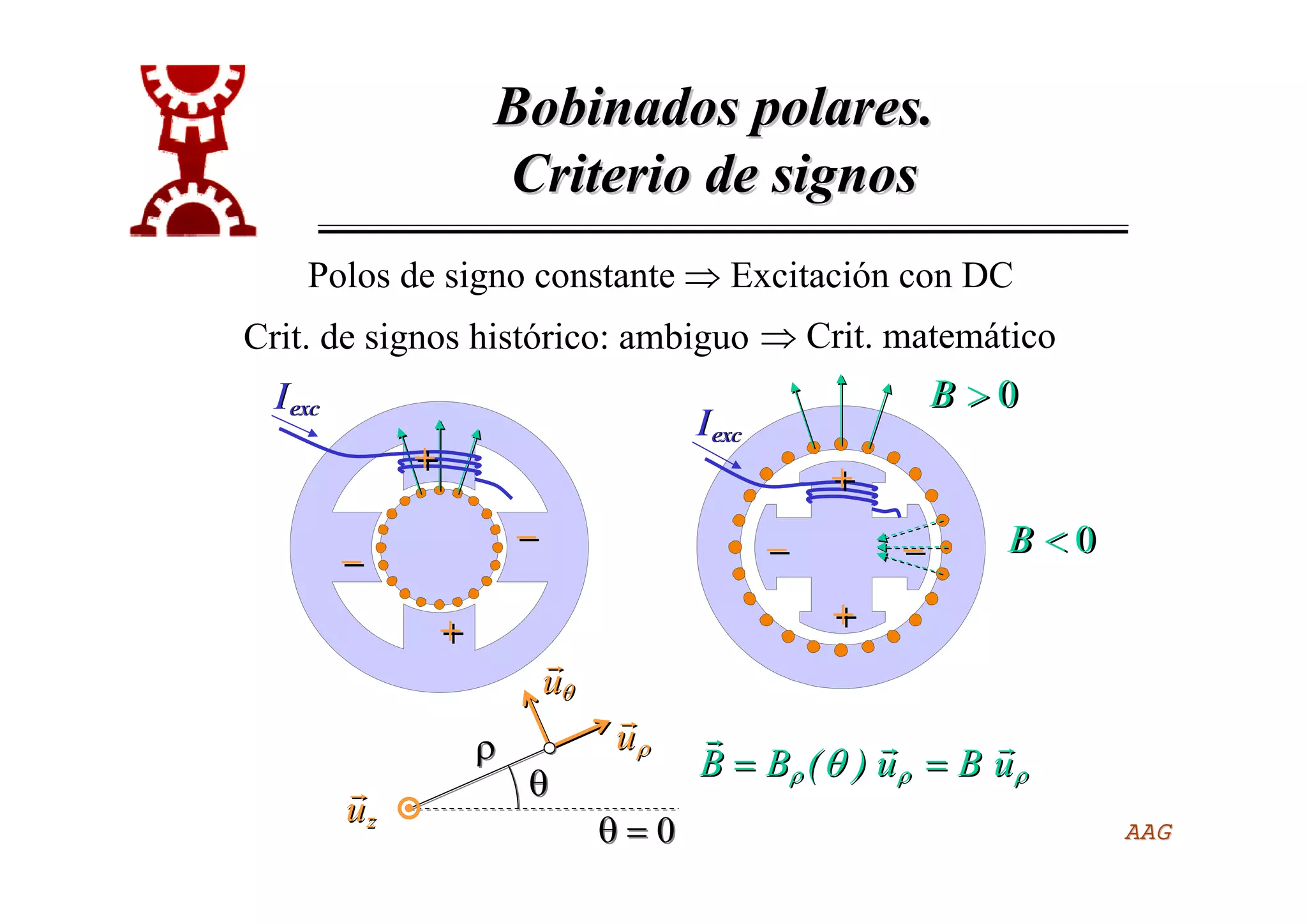

Bobinados polares.
                       Criterio de signos
     Polos de signo constante ⇒ Excitación con DC
Crit. de signos histórico: ambiguo ⇒ Crit. matemático
  I exc                                                       B >0
                                          I exc
               +
                                                      +
                           –                      –       –      B <0
          –
                   +                                  +
                               uθ
                       ρ            uρ
                                          B = Bρ ( θ ) uρ = B uρ
                           θ
          uz
                                    θ=0                                 AAG

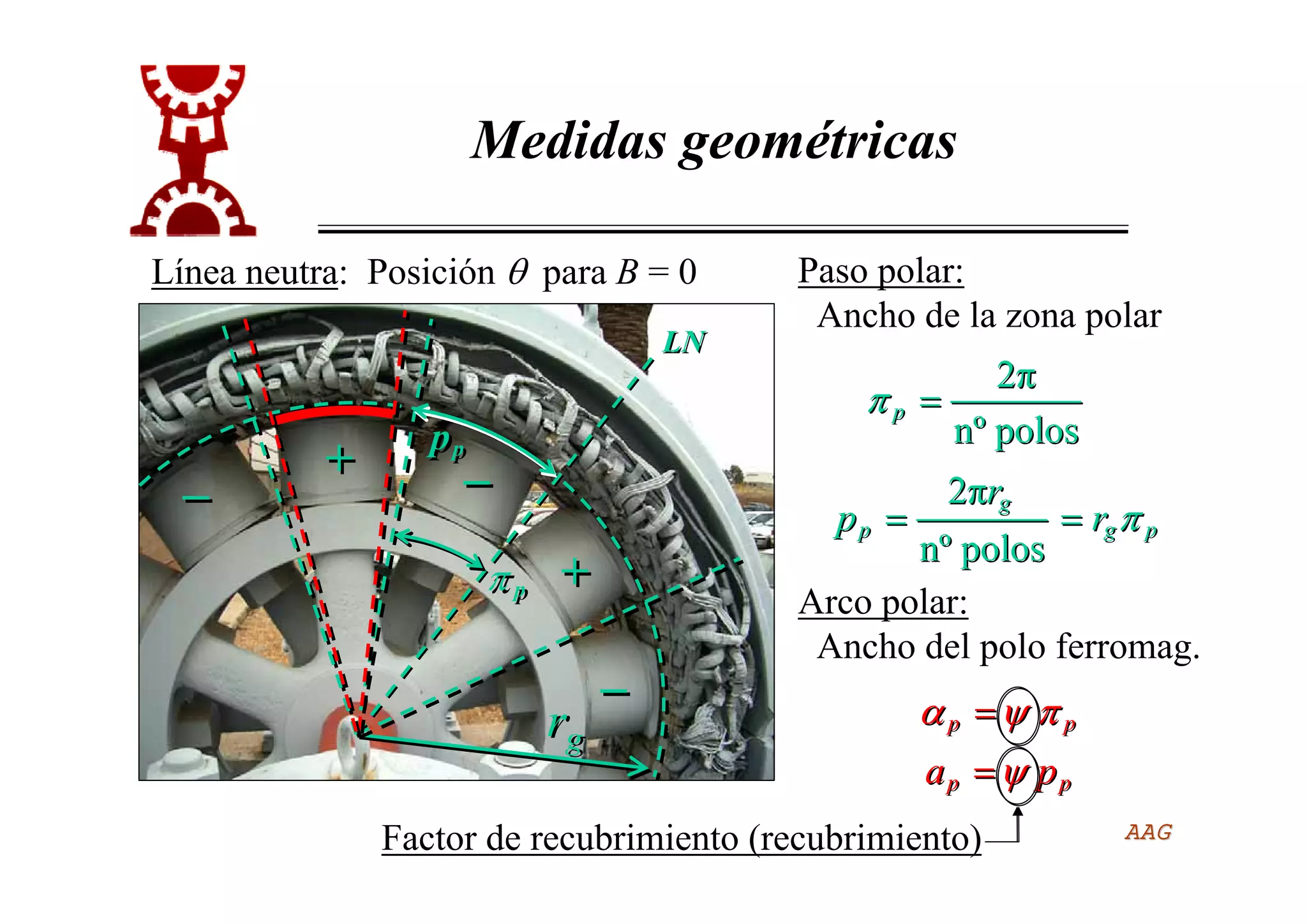

Medidas geométricas

Línea neutra: Posición θ para B = 0         Paso polar:
                                             Ancho de la zona polar
                                       LN
                                                        2π
                                                πp =
                  pp                                 nº polos
           +       p

 −                  −                                2πrg
                                              pp =          = rg π p
                                                   nº polos
                       π pp   +
                                            Arco polar:
                                             Ancho del polo ferromag.
                                   −               α p =ψ π p
                              rg
                                                   ap = ψ pp
               Factor de recubrimiento (recubrimiento)          AAG

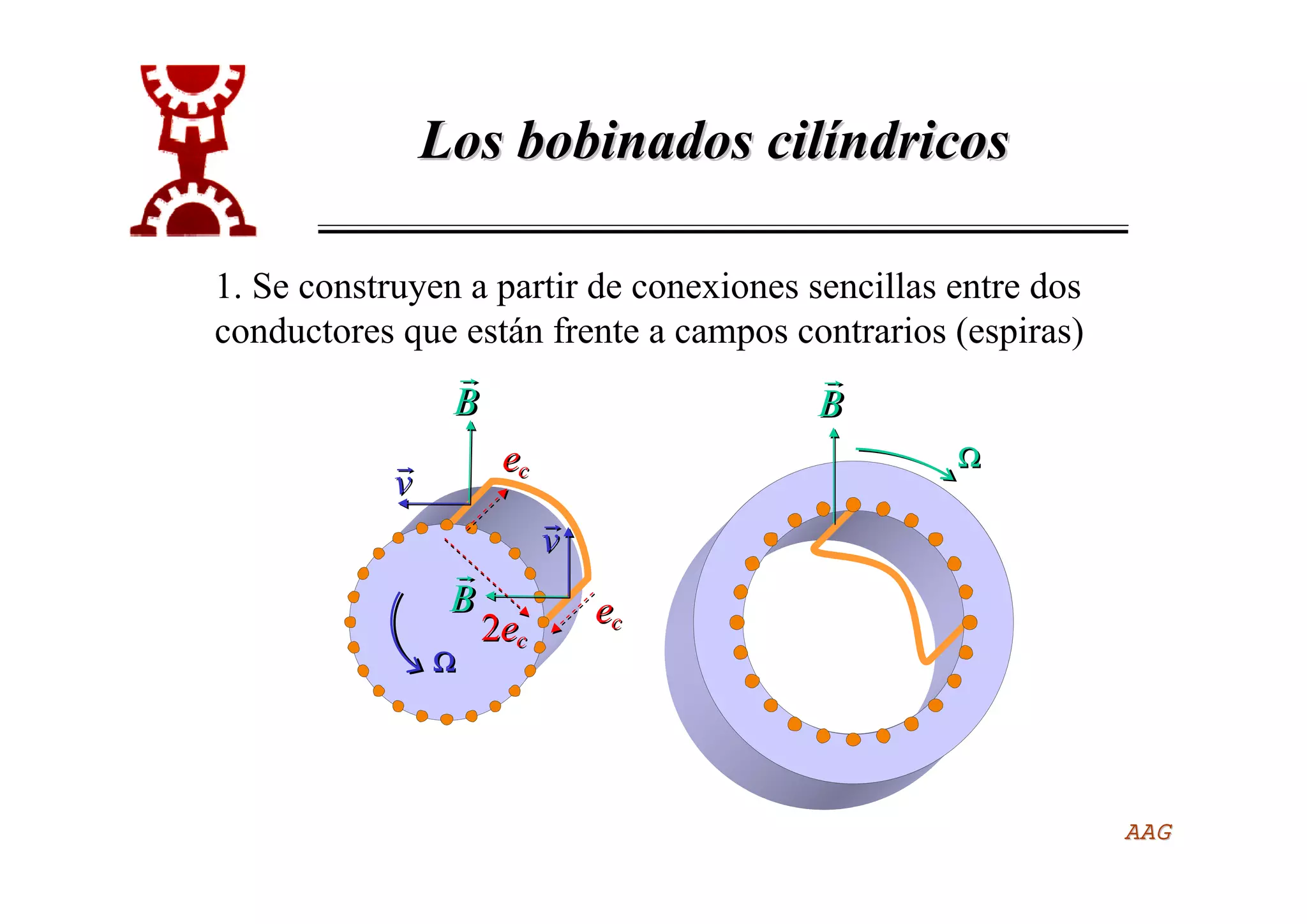

Los bobinados cilíndricos

1. Se construyen a partir de conexiones sencillas entre dos
conductores que están frente a campos contrarios (espiras)
                 B                      B
                      ec                          Ω
            v
                           v
                 B             ec
                     2ec
                Ω




                                                              AAG

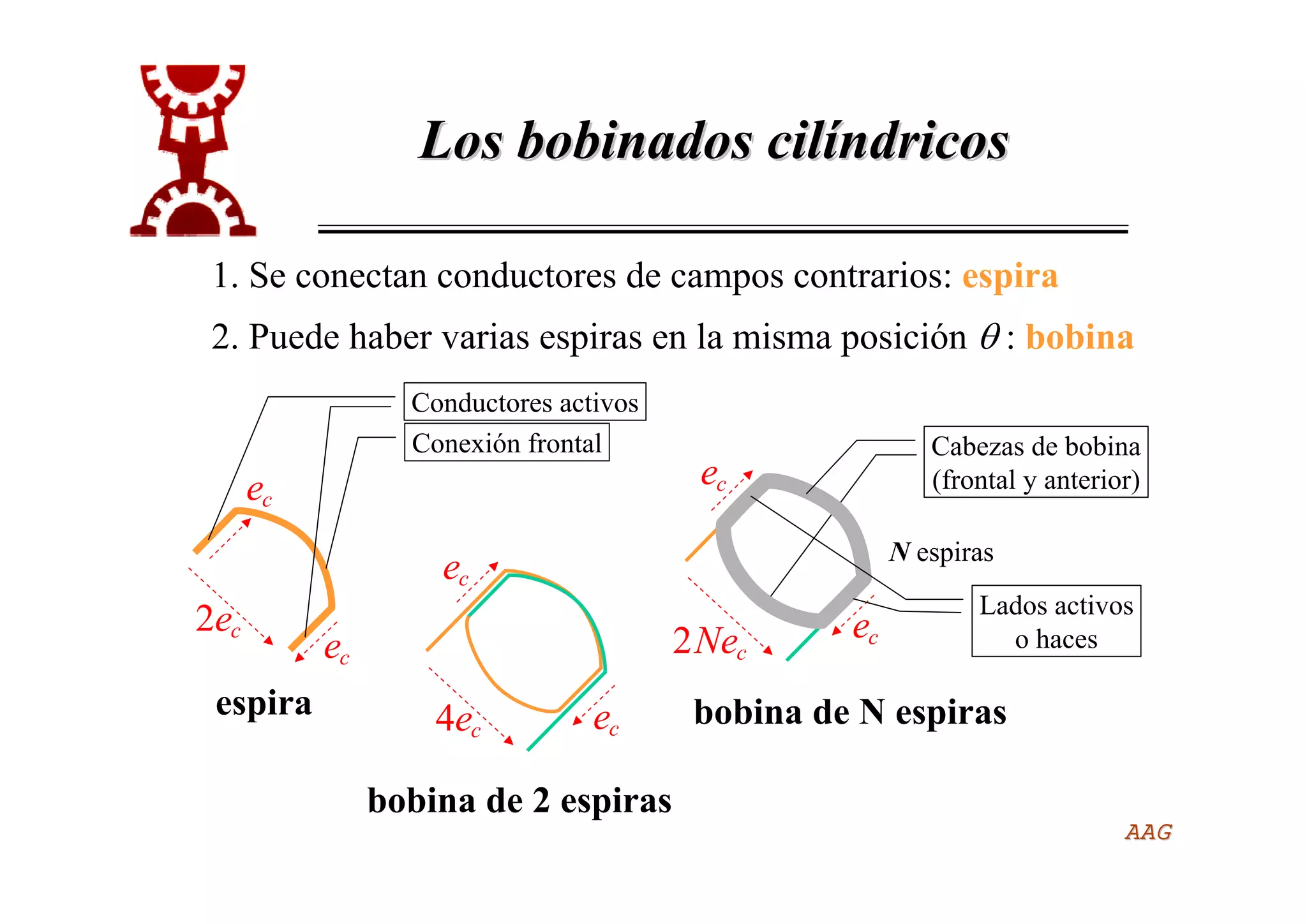

Los bobinados cilíndricos

 1. Se conectan conductores de campos contrarios: espira
 2. Puede haber varias espiras en la misma posición θ : bobina
                  Conductores activos
                  Conexión frontal                        Cabezas de bobina
      ec                                 ec               (frontal y anterior)

                                                       N espiras
                    ec
                                                              Lados activos
2ec                                               ec
           ec                           2 Nec                   o haces

 espira             4ec          ec      bobina de N espiras

                bobina de 2 espiras
                                                                            AAG

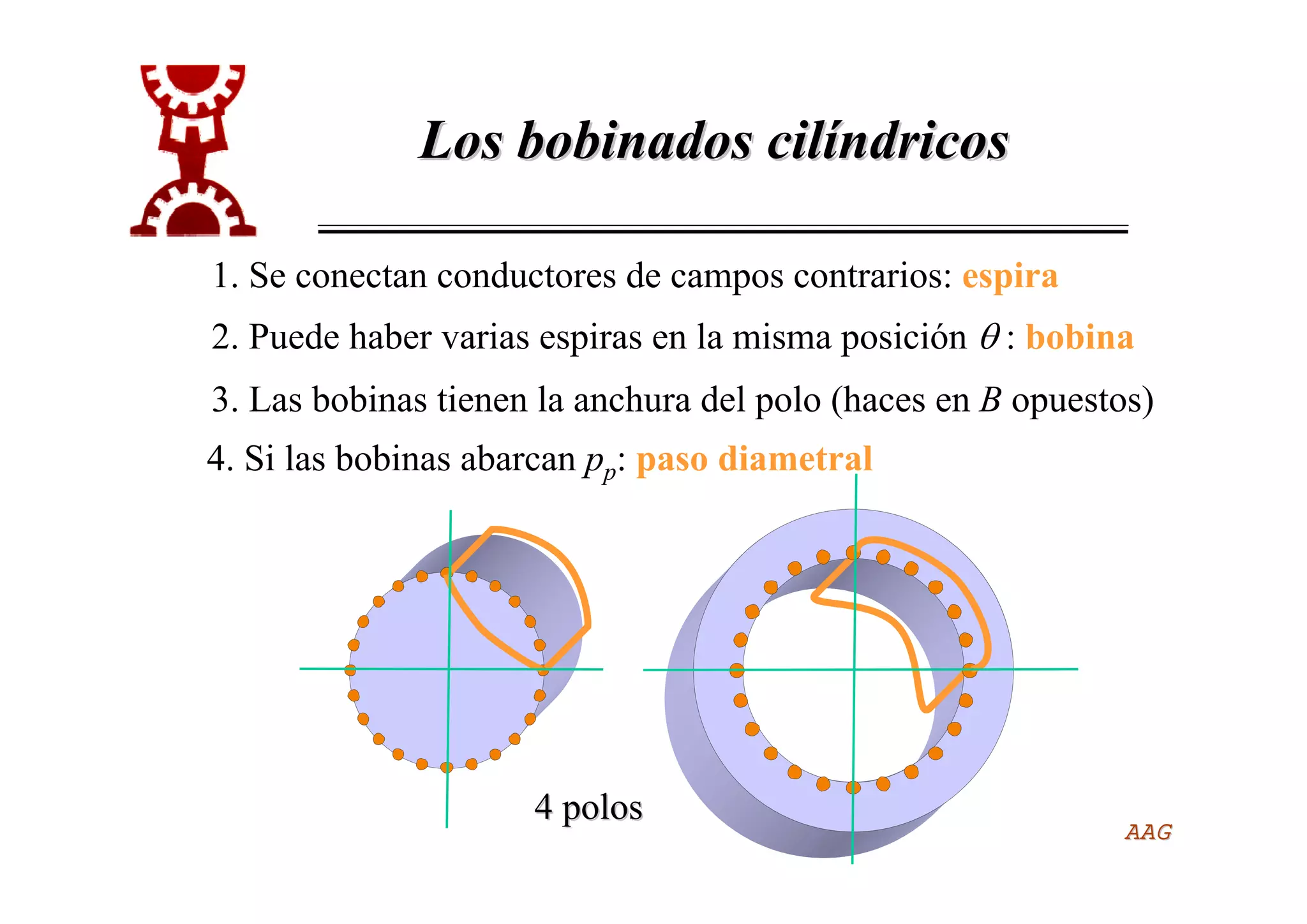

Los bobinados cilíndricos

1. Se conectan conductores de campos contrarios: espira
2. Puede haber varias espiras en la misma posición θ : bobina
3. Las bobinas tienen la anchura del polo (haces en B opuestos)
4. Si las bobinas abarcan pp: paso diametral




                     4 polos
                                                            AAG

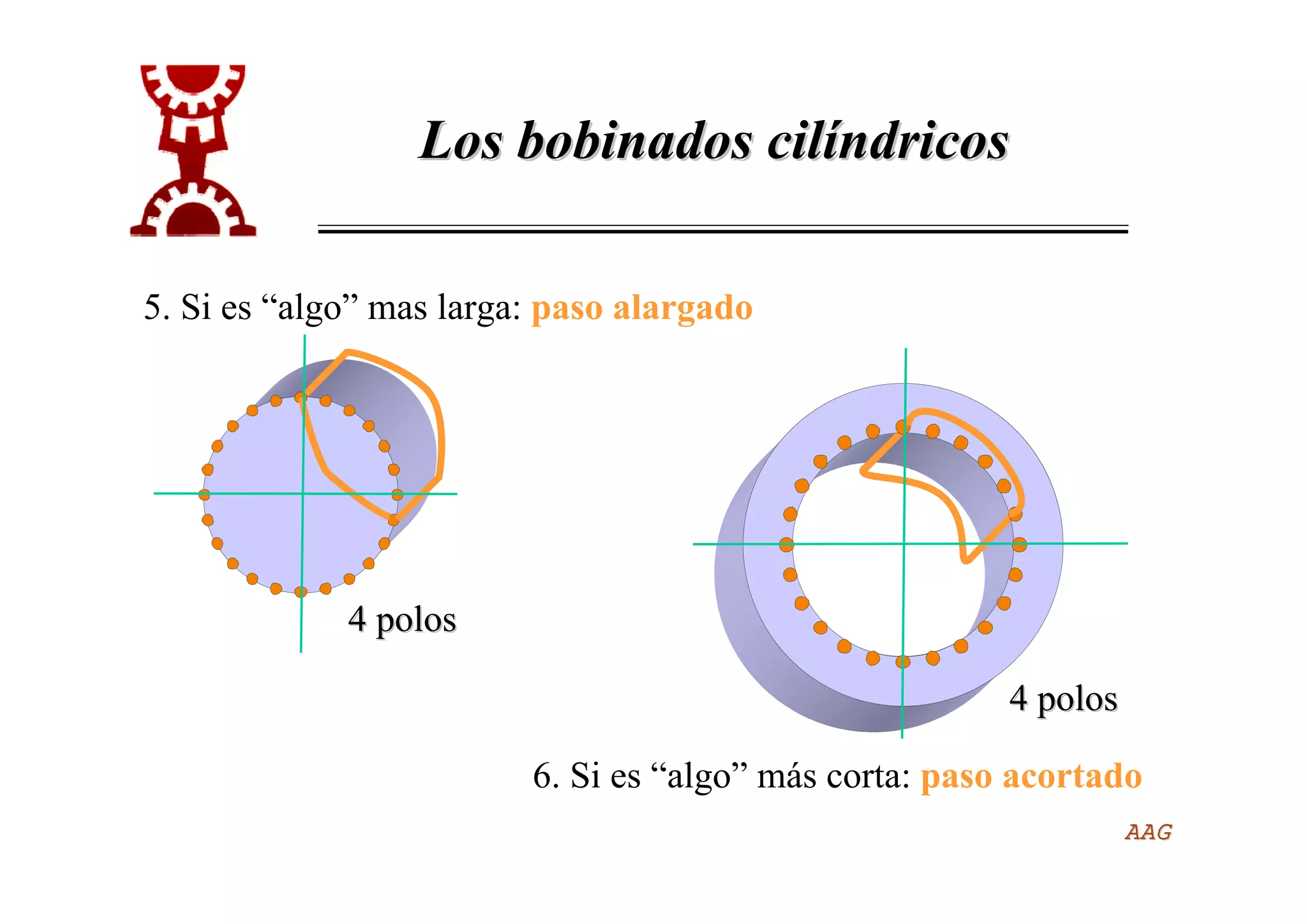

Los bobinados cilíndricos

5. Si es “algo” mas larga: paso alargado




             4 polos

                                                        4 polos

                         6. Si es “algo” más corta: paso acortado
                                                                  AAG

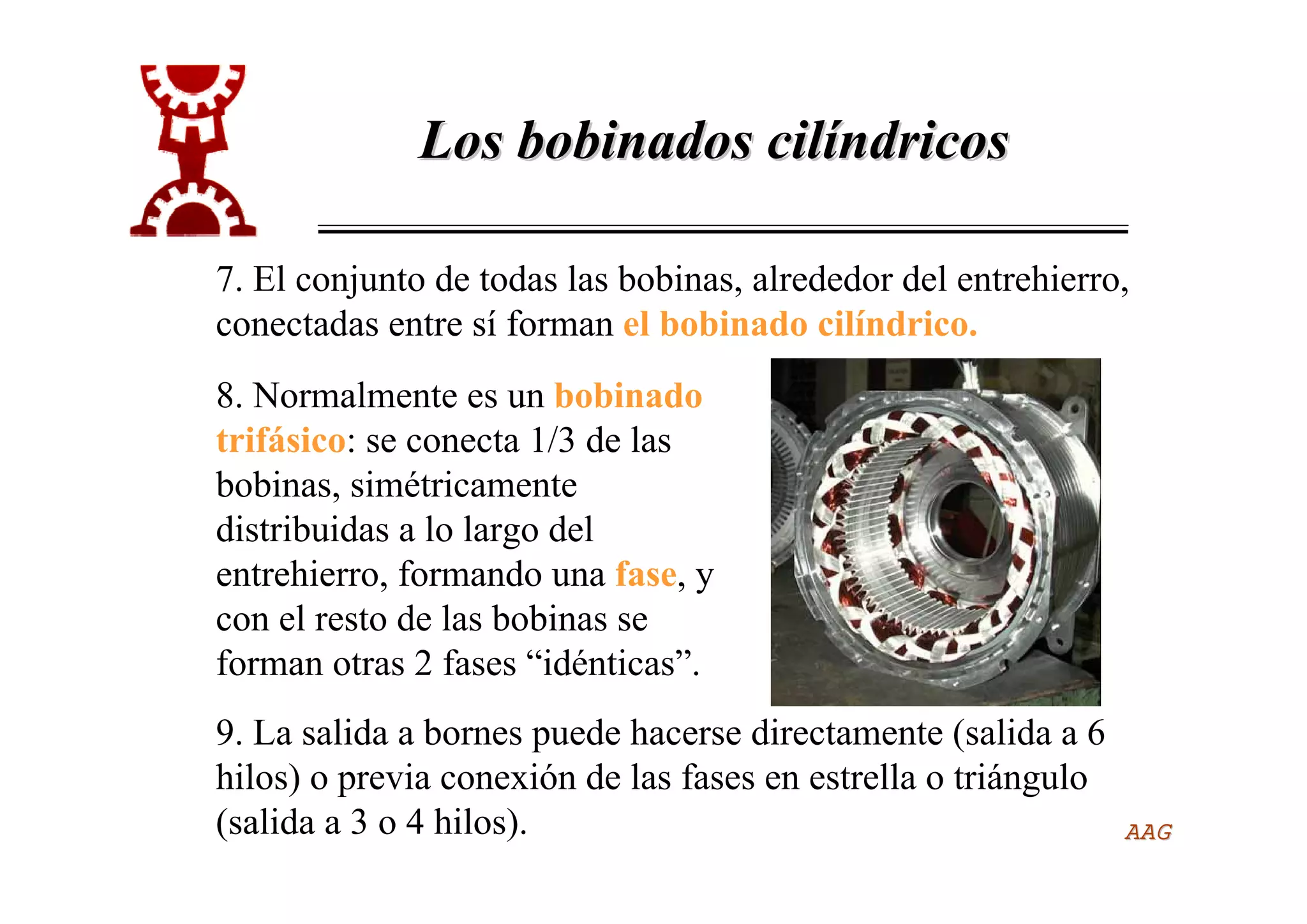

Los bobinados cilíndricos

7. El conjunto de todas las bobinas, alrededor del entrehierro,
conectadas entre sí forman el bobinado cilíndrico.
8. Normalmente es un bobinado
trifásico: se conecta 1/3 de las
bobinas, simétricamente
distribuidas a lo largo del
entrehierro, formando una fase, y
con el resto de las bobinas se
forman otras 2 fases “idénticas”.
9. La salida a bornes puede hacerse directamente (salida a 6
hilos) o previa conexión de las fases en estrella o triángulo
(salida a 3 o 4 hilos).                                         AAG
El bob. cilíndrico como inductor

El bobinado cilíndrico puede               B
                                  3Φ
alimentarse con corrientes
alternas, y el campo creado por
ellas puede sustituir al de un
bobinado polar.                        B
                                               B
(en la figura se crea el
campo en el estator y se usa
un bobinado cilíndrico
rotórico como inducido,                    B
pero puede ser al revés)                 Máquina con dos
                                       bobinados cilíndricos
                                                        AAG
