2. Calculo de Fallas asimétricasen SistemasEléctricos de Potencia
(S.E.P):a)
• Falla simple de Línea a Tierra
• falla simple de Línea a Línea.
• Falla Línea a Línea a Tierra. (Doble Línea a Tierra)
• Redes de secuencia de Sistemas Eléctricos de potencia y sus
circuitos equivalentes de Thevenin
• Cálculos de cortocircuito trifásico por medio de redes de
secuencias.
• Efecto del desplazamiento del transformador Delta –Estrella sobre
las corrientes de falla.

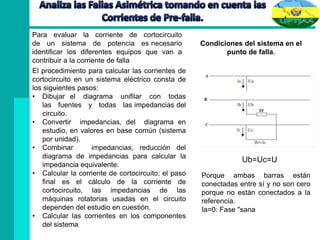

• Analiza las Fallas Asimétrica tomando en cuenta las Corrientes de
Pre-falla.
• Analiza Fallas Asimétrica a través de impedancia entre la línea y
tierra.
• Analiza redes Eléctricas Trifásicas con Cargas Desbalanceadas.
• Analiza Fallas Asimétricas usando el Método de las Matriz de
Impedancia de secuencia de las Barra
3. Las fallas asimétricas involucran solo una o dos fases En fallas asimétricas las
tres líneas de fase se desequilibran. Tales tipos de fallas ocurren entre línea a
tierra o entre líneas. Un fallo de serie asimétrico es entre fases o entre fase y
tierra, mientras que el fallo de derivación asimétrico es un desequilibrado en
las impedancias de línea. El fallo de derivación en el sistema trifásico se
puede clasificar como;
• Fallo de línea a tierra (LG).
• Fallo línea a línea (LL).
• Doble falla de línea a tierra (LLG).
• Fallo de cortocircuito trifásico (LLL).
• Fallo trifásico a tierra (LLLG).
En falla de línea a tierra simple, un conductor Entra en contacto con el suelo o
el conductor neutro. Una falla de línea a línea ocurre cuando dos conductores
están cortocircuitados. Una falla doble de línea a tierra ocurre cuando dos
conductores caen al suelo o entran en contacto con el conductor neutral. LG,
LL y LLG son fallas asimétricas, mientras que LLL y LLLG son fallas
simétricas. Por esta razón, se realiza un cálculo equilibrado de cortocircuito
para determinar estas grandes corrientes
4. Supóngase que se tiene un generador
sincrónico de rotor liso, en conexión
estrella con neutro puesto a tierra a
través de una impedancia Zn.
El generador se encuentra operando en
condiciones nominales de velocidad y
excitación en vacío (Ia = Ib = Ic= 0);
cuando súbitamente se produce una
falla por cortocircuito monofásico a
tierra en la fase a.
Las condiciones terminales impuestas
por esta falla en el terminal de la fase a,
provoca que por ella circule la corriente
de cortocircuito monofásica, mientras
que en las otras fases, se preserva la
condición de vacío
Por otra parte, si la falla se considera por
contacto directo, es decir sin la existencia
de impedancia de arco (Zf= 0), la tensión
de la fase a, esta al mismo valor de
tierra (Vg = 0); mientras que las otras
fases adquirirán valores diferentes.
Va=0
Una vez definidas las condiciones
terminales impuestas por la falla, es
evidente el desbalance en los
parámetros de voltaje y corriente. Para
analizar las condiciones desbalanceadas
durante la falla, se hace uso de la teoría de
componentes simétricas.
En el caso de la corrientes (Ia, Ib e Ic),
estas pueden ser descompuestas en sus
componentes simétricas (Ia0, Ia1, Ia2)
Ia = Icc1
Ib= 0
Ic = 0
5. Tras aplicar la inversa de la matríz A,
se halla la igualdad mostrada entre las
corrientes de secuencia con la de la
fase a, la cual corresponde a la
corriente de falla.
Aplicando la condición conocida de
voltaje despejando la corriente se tiene
que:
Si las 2 redes de secuencia se conectan
en serie, se pueden demostrar aplicando la
teoría del circuito eléctrico que se
satisfacen las conexiones de tensión y
corriente antes establecidas para la
secuencia en una falla monofásica
Ia0 = Ia1=Ia2
la corriente de falla resulta
Va= Va0+ Va+Va2=0
la corriente de falla
resulta
En el caso anterior el ejemplo como
contaba con un generador aterrizado
mediante una impedancia Zn, se puede
ver en la siguiente imagen que en la
secuencia cero aparece esta
impedancia multiplicada por 3, como se
había demostrado en el tema anterior.
6. Supóngase que se tiene un generador
sincrónico de rotor liso, en conexión
estrella con neutro puesto a tierra a
través de una impedancia Zn.
El generador se encuentra operando en
condiciones nominales de velocidad y
excitación en vacío (Ia = Ib = Ic = 0);
cuando súbitamente se produce una falla
por cortocircuito bifásico entre las fases b
y c.
Las condiciones terminales impuestas por
esta falla, provoca que por las fases circule
la corriente de cortocircuito bifásica,
mientras que en la otra fase, se preserva la
condición de vacío (Ia=0).
Una vez definidas las condiciones
terminales impuestas por la falla, es
evidente el desbalance en los parámetros
de voltaje y corriente.
Para analizar las condiciones
desbalanceadas durante la falla, se hace
uso de la teoría de componentes
simétricas.
Tras aplicar la inversa de la matriz A, se
halla la igualdad mostrada entre las
corrientes de secuencia con la de la fase
a, dejando las corrientes de las otras fases
en términos de una sola.
Convenientemente se deja en términos de
Ib, puesto que es igual a la corriente de
falla .
Aplicando este mismo procedimiento a
voltajes, sabiendo que los voltajes de las
fases b y c son iguales, se llega a que
Por otra parte, si la falla se considera por
contacto directo, es decir sin la existencia
de impedancia de arco (Zf = 0), la tensión
de la fase b, esta al mismo valor de tierra
que la fase c.
7. Como Iao=0 entonces Vao=0, lo que indica
que la secuencia cero no afecta para nada
esta falla, así si hay o no impedancia en el
neutro no es necesario saberlo.
Para que se cumplan las dos igualdades
anteriores las secuencias positiva y
negativa para la falla línea a línea se
ubican en paralelo. Pero así como se hizo
la relación para la falla monofásica, para la
falla bifásica también hay una variación
cuando la falla ocurre a través de una
impedancia Zf, para lo cual las secuencias
1 y 2 siguen estando en paralelo pero la
corriente de falla (Ib) pasa a tráves de
dicha impedanciay se adquiere una nueva
expresión para hallar la corriente de falla.
Queda como ejercicio para el lector llegar a
estos resultados

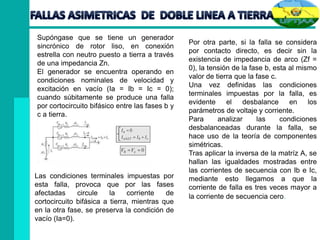

8. Supóngase que se tiene un generador
sincrónico de rotor liso, en conexión
estrella con neutro puesto a tierra a través
de una impedancia Zn.
El generador se encuentra operando en
condiciones nominales de velocidad y
excitación en vacío (Ia = Ib = Ic = 0);
cuando súbitamente se produce una falla
por cortocircuito bifásico entre las fases b y
c a tierra.
Las condiciones terminales impuestas por
esta falla, provoca que por las fases
afectadas circule la corriente de
cortocircuito bifásica a tierra, mientras que
en la otra fase, se preserva la condición de
vacío (Ia=0).
Por otra parte, si la falla se considera
por contacto directo, es decir sin la
existencia de impedancia de arco (Zf =
0), la tensión de la fase b, esta al mismo
valor de tierra que la fase c.
Una vez definidas las condiciones
terminales impuestas por la falla, es
evidente el desbalance en los
parámetros de voltaje y corriente.
Para analizar las condiciones
desbalanceadas durante la falla, se
hace uso de la teoría de componentes
simétricas.
Tras aplicar la inversa de la matríz A, se
hallan las igualdades mostradas entre
las corrientes de secuencia con Ib e Ic,
mediante esto llegamos a que la
corriente de falla es tres veces mayor a
la corriente de secuencia cero.
9. Aplicando este mismo procedimiento a
los voltajes, sabiendo que los voltajes
de las fases b y c son iguales a cero
(suponiendo que no hay Zf), se llega a
que:
Para que se cumplan las igualdades
anteriores, todas las secuencias para la falla
doble línea a tierra se ubican en paralelo.
Pero así como se hizo la relación para las
fallas anteriores, para la falla doble línea a
tierra también hay una variación cuando la
falla ocurre a través de una impedancia Zf,
para lo cual todas las secuencias siguen
estando en paralelo pero la corriente Iao pasa
a tráves de dicha impedancia y se matiene la
misma expresión
para hallar la corriente de falla, para lo
cual es indispensable hallar como
primera medida la corriente de
secuencia cero. Es importante tener en
cuenta que cuando se presenta
impedancia de falla, los voltajes en las
líneas b y c son función de la corriente
de falla.
El esquema correspondiente a esta
falla queda entonces de esta
manera:
Estas últimas ecuaciones son
para el caso en que NO haya
impedancia de falla (Zf=0).
10. El estudio de las fallas asimétricas, resultan
especialmente sencillo con el uso de la Teoría de
Componentes Simétricos; en donde se plantea
que ante condiciones asimétricas impuestas en
el sistema, este queda confinado al estudio de
componentes de secuencia positiva, negativa y
cero. Para poder potenciar el estudio de las
fallas simétricas, supóngase un generador
sincrónico, el cual se considera impulsado a
velocidad nominal, y excitado de forma tal que
en operación en vacío, la tensión en terminales
del mismo, es la tensión nominal de la máquina.
Por ahora se supondrá por simplicidad que se trata
de una máquina de rotor liso, la cual se
encuentra operando en condiciones no
saturada. La máquina se encuentra en conexión
estrella con el neutro conectado a tierra a través de
una impedancia Zn. Por la teoría de componentes
simétricas, se conoce que en secuencia
positiva, el modelo por fase del generador,
queda simplemente confinado a la impedancia de
secuencia positiva de la máquina y el voltaje
interno inducido.
La red de secuencia negativa para
el generador sin carga, no posee
F.E.M. y está formada solo por las
impedancias del generador que
presenta a las corrientes de secuencia
negativa. En secuencia negativa, la
barra de referencia de la red también
es el neutro del generador.
11. El modelo de la red equivalente para el
generador sin carga en secuencia
negativa, no contiene F.E.M y está
constituido por las impedancias de
secuencia cero del generador y la
impedancia de puesta a tierra. La barra de
referencia de esta red de secuencia en
este caso es tierra.
Ahora bien, las ecuaciones (1), (2) y (3)
son obtenidas para describir el
comportamiento del generador ante
cualquier condición asimétrica de operación.
Por tanto, si se considera a las fallas
asimétricas, una condición de desbalance
terminal la aplicación de esta ecuaciones
de componentes simétricas es
completamente valedero. En forma matricial
estas ecuaciones pueden ser escritas como:
Para cada tipo de falla, se
puede emplear la ecuación (4),
debido a que esta modela
completamente el
comportamiento del generador en
sus componentes simétricas ante
condiciones desbalanceadas
12. La red de impedancia de secuencia se
define como un Equilibrio de la red
equivalente para el sistema de
alimentación de la balanza en una
condición de trabajo imaginado, de
modo que en el sistema solo haya una
sola secuencia de voltaje y corriente.
Los componentes simétricos son útiles
para calcular la falla asimétrica en
diferentes puntos de una red de
sistema de energía. La red de
secuencia positiva determina los
estudios de flujo de carga en el sistema
de energía.
. Cuando la falla ocurre en el sistema, se
considera que el conjunto de tres
secuencias se inyecta en el sistema. El
voltaje y la corriente posteriores al fallo
están determinados por la respuesta del
sistema de cada conjunto de
componentes.
Red de secuencias para el cálculo de
fallas
La falla en el sistema de energía significa
que el sistema es Poner en un estado de
funcionamiento desequilibrado. La
posición desequilibrada del sistema de
potencia se reemplaza por el conjunto
positivo y equilibrado, y un conjunto de
secuencia negativa equilibrada simétrica
y un conjunto de secuencia cero de fase
única
Para determinar la respuesta del sistema
tres. Se utiliza el componente de
secuencia. Consideró que cada red de
secuencia se reemplaza por el circuito
equivalente de Thevenin entre dos puntos.
La red de cada secuencia se puede
reducir a un solo voltaje y una sola
impedancia, como se muestra en la
siguiente figura. La red de secuencias
está representada por el cuadro en el que
un punto es el punto de falla y el otro es el
potencial cero del bus de referencia N
13. Para una red de secuencia positiva, la
tensión de Thevenin es la tensión de
circuito abierto VF en el punto F. La
tensión VF es el voltaje de pre-falla en
fase una, en el punto de falla F. El Eg
también lo representa. El voltaje en las
redes de secuencia negativa y cero es
cero porque el voltaje de las secuencias
negativa y cero en el punto de falla es
cero en el sistema balanceado.
El actual fluye desde el sistema hacia la
falla, por lo tanto su componente Ia0,
YOa1, y yoa2 el flujo se aleja del punto
de falla F. El componente simétrico del
voltaje en el punto de falla se puede
escribir como
Donde z0, Z1 y la Z2 son la impedancia
equivalente total de la red de secuencia
cero, positiva y negativa hasta el punto de
falla
14. El desplazamiento de fase es el
desplazamiento angular. Entre el valor
positivo máximo de las cantidades alternas
que tienen la misma frecuencia. En otras
palabras, el desplazamiento angular entre
la alta tensión y el terminal de baja tensión
y los puntos neutros correspondientes
(reales o imaginarios), expresados con
referencia al lado de alta tensión, se conoce
como desplazamiento de fase (o cambio)
del transformador.
No hay cambio de fase entre la estrella y la
estrella. Transformador trifásico delta-delta.
La mayor parte del transformador de
potencia es estrella-delta o estrella delta
conectada. En tal tipo de transformadores,
incluso en la condición de operación
normal, los voltajes de fase a fase y el
voltaje de fase a neutro del lado de alto
voltaje se desplazan del voltaje
correspondiente del lado de bajo voltaje.
Del mismo modo se desplaza la corriente
en los dos lados.
Considerado transformador estrella-
delta trifásico con lado primario
conectado en Y y secundario con
conexión en triángulo como se muestra
en la siguiente figura. Las marcas de
polaridad se indican en cada fase. Los
puntos en los devanados indican los
terminales que son positivos al mismo
tiempo en los terminales sin puntos.
15. Las fases en los lados de la estrella
están marcadas como A, B,C y las fases
en el lado delta están marcadas como a,
b, c. El etiquetado se indica en el
diagrama correspondiente a las
conexiones de + 90º en las que las
secuencias positivas en el lado delta son
conducidas en 90º correspondientes al
lado de la estrella. Así, las corrientes de
las líneas fluyen a través de la fase a y a.
La forma alternativa es etiquetar delta
como b → a, c → b y a → c; Así
obtenemos un estándar de yd.1,
Conexión -30º. Si las polaridades en el
lado delta también se invierten, tenemos
yd estándar11, Conexión 30º. Ellosd11 se
utilizan para voltaje de línea a línea, y
yd1 se utilizan para corrientes de línea y
voltaje de fase (línea a neutro). La
relación de transformación línea a línea
se toma como unidad.
Los voltajes de secuencia positiva y
negativa en los lados primario (estrella)
y secundario (delta) del transformador
se muestran a continuación. Cuando el
flujo de potencia se invierte, y el delta
del transformador actúa como primario y
la estrella actúa como secundario,
entonces el fasor de voltaje no cambia,
pero todo el fasor actual es inverso
16. Por lo tanto, la magnitud del desplazamiento de
fase es igual para Componente de secuencia
positiva y negativa. La dirección del
desplazamiento de fase en el caso de la
secuencia de fase negativa es la inversa de la
que se aplica al componente de secuencia de
fase positiva (debido a la secuencia de fase
inversa).
La magnitud y la dirección del cambio de
fase dependen En el grupo transformador
y asignación de referencias de fase. El
cambio de fase de las cantidades de
secuencia cero no debe considerarse en
el transformador estrella-delta porque las
corrientes de secuencia cero no fluyen en
líneas en el lado delta conectado.
17. Para evaluar la corriente de cortocircuito
de un sistema de potencia es necesario
identificar los diferentes equipos que van a
contribuir a la corriente de falla
El procedimiento para calcular las corrientes de
cortocircuito en un sistema eléctrico consta de
los siguientes pasos:
• Dibujar el diagrama unifilar con todas
las fuentes y todas las impedancias del
circuito.
• Convertir impedancias, del diagrama en
estudio, en valores en base común (sistema
por unidad).
• Combinar impedancias, reducción del
diagrama de impedancias para calcular la
impedancia equivalente.
• Calcular la corriente de cortocircuito; el paso
final es el cálculo de la corriente de
cortocircuito, las impedancias de las
máquinas rotatorias usadas en el circuito
dependen del estudio en cuestión.
• Calcular las corrientes en los componentes
del sistema
Condiciones del sistema en el
punto de falla.
Ub=Uc=U
Porque ambas barras están
conectadas entre sí y no son cero
porque no están conectados a la
referencia.
Ia=0: Fase "sana
18. Si se sustituyen las condiciones
encontradas para los voltajes en la
ecuación (Us)=(S)-1(U) se obtiene,
desarrollándola
Efectuando:
La condición encontrada para los
voltajes de secuencia positiva y
negativa indican que las redes de
secuencia deben conectarse en
paralelo entre el punto de falla y la
referencia.
Las conexiones en paralelo de las dos
redes de secuencia permiten obtener
varias relaciones importantes entre los
voltajes y las corrientes:
Ua1=Ua2 Porque están en paralelo Ia1=
- Ia2 Idem. Aplicando la primera ley de
Kirchhoff en la red de secuencia positiva
y despejando se obtiene la componente
de secuencia positiva de la corriente de
falla
En la red de secuencia negativa
Trabajando con las dos ecuaciones
anteriores se obtiene la corriente buscada:
Utilizando la expresión (I)=(S)(Is), se
calculan las corrientes debidas a la falla Ia
e Ib. Desarrollándola sustituyendo las
relaciones halladas:
19. Para este primer análisis se supondrá
que las impedancias de falla de puesta a
tierra del neutro son nulas (Zf=Zn=0).
Condiciones del sistema en el punto de
falla. Dado que las fases "b" y "c" están
conectadas a la referencia y la
impedancia de falla es cero:
Ub=Uc=0
Como hay una conexión a tierra:
Ia+Ic=In
Sustituyendo las relaciones encontradas
para los voltajes en la expresión (Us)=(S)-
1(U) se obtiene:
Efectuando en la ecuación matricial
anterior se encuentra una relación
importante entre los voltajes de
secuencia:
Ua0=Ua1=Ua2= 1/3Ua
La condición anterior indica que las tres
redes de secuencia deben conectarse en
paralelo entre el punto de falla y la
referencia.
20. Interconexión de las redes de secuencia (+),
(-) y (0) para representar un cortocircuito
entre dos fases y tierra.
Como en las redes de secuencia no hay
fuentes de voltaje sus impedancias quedan
en paralelo con la red de secuencia positiva
por lo que las impedancias de secuencia
negativa y cero pueden sustituirse por una
impedancia equivalente de valor
aplicando la segunda ley de Kirchhoff en el
circuito de la figura 7.5.2, teniendo en cuenta
el valor de la impedancia equivalente, se
obtiene:
La forma más rápida y eficiente de
calcular las corrientes de secuencia
negativa y cero es aplicando un divisor
de corriente, pero teniendo en cuenta
que según los sentidos supuestos:
Ia1=-Ia2-Ia0
Por lo tanto
Obtenidas las tres componentes de las
corrientes de falla se sustituyen en la
conocida ecuación matricial (I)=(S)-
1(Is) teniendo en cuenta que Ia0=-Ia1-
Ia2.Esta ecuación, desarrollada, es:
Desarrollando los productos matriciales de la ecuación anterior se obtiene:
Ia=0 como era de esperarse por ser la fase sana.
21. Para determinar que un sistema trifásico es
desbalanceado, al menos pueden suceder
dos situaciones importantes:
•Las fuentes trifásicas están
desbalanceadas, esto se debe a fuentes con
fases y magnitudes diferentes.
•Las impedancias de carga son diferentes.
•De manera análoga a un sistema trifásico
balanceado, si el sistema trifásico es
desbalanceado se esperará una corriente en
el neutro diferente de 0 A.
El cálculo de un circuito trifásico
desbalanceado se lleva a cabo mediante un
análisis de nodos o de mallas, porque la
simetría espacial, que permite reemplazar un
problema trifásico equilibrado por otro
monofásico representativo, ya no existe.
También es evidente que las ventajas del
trifásico sobre el monofásico desaparecen si
el circuito está muy desequilibrado. También
es posible calcular este tipo de circuitos
usando el método de las componentes
trifásicas.
Conexión en delta (D) abierta: para
estudiar la carga trifásica
desequilibrada se emplea, la cual
es una carga en conexión delta
desbalanceada, ya que la tercera
impedancia que cierra el triángulo
se omite. La tercera impedancia se
puede considerar como si fuera
demasiado grande (infinita): se trata
como un circuito abierto
22. Las dos impedancias son iguales , pero
falta la tercera, que si estuviera
conectada entre A y B daría lugar a que
la carga total fuese un triángulo
equilibrado. Las tensiones de línea en
los terminales de la carga se suponen
equilibradas y de secuencia ABC
El diagrama fasorial que representa el
análisis
Puesto que las tres corrientes de línea no
son iguales, si esta carga se conectará a
una fuente por medio de conductores, la
potencia perdida en el conductor C sería el
triple de la perdida en A o en B. Además
las tensiones en las impedancias de los
conductores serian desiguales y
desequilibrados.
Puesto que las tres corrientes de línea no
son iguales, si esta carga se conectará a
una fuente por medio de conductores, la
potencia perdida en el conductor C sería el
triple de la perdida en A o en B. Además
las tensiones en las impedancias de los
conductores serian desiguales y
desequilibrados.
23. Conexión en Y desequilibrada: en el
estudio de la conexión en Y desequilibrada
se emplea el circuito
Suponiendo conocidas las tensiones de la
fuente, puede calcularse la corriente de línea
si se conocen también las tensiones de A, B
y C con respecto al punto neutro de la carga.
La tensión (VNN’) se calcula empleando el
método de los nodos. Puede obtenerse un
circuito equivalente con respecto a los
terminales N y N’, convirtiendo cada fuente
de tensión en fuente de corriente
La aplicación de la ley de corrientes de
Kirchhoff a la unión da:
Si los neutros N y N’ se unen por
medio de una impedancia nula
(admitancia infinita), VNN’ será cero y la
tensión en cada impedancia de fase
no dependerá de las otras
impedancias. Si, por el contrario
ZNN’ es apreciable, la tensión en cada
impedancia de fase influirá en las
otras.
24. La impedancia de una línea eléctrica
dependerá de la configuración, de la
cantidad de conductores por fase que
posea, de la geometría de la línea, de la
cantidad de hilos de guardia que posea y
de la altura de los conductores.
De acuerdo a la IEC 60909 parte 2
Electrical equipment - Data for short-circuit
current calculations in accordance with IEC
909 (1988), puede plantearse la
inductancia, la reactancia y la impedancia
de una línea aérea tripolar, coplanar de
acuerdo a la ec (4.1) estas expresiones
son fáciles de deducir partiendo
deconductores. De acuerdo a la IEC 60909
parte 2 Electrical equipment - Data for
short-circuit current calculations in
accordance with IEC 909 (1988), puede
plantearse la inductancia, la reactancia y la
impedancia de una línea aérea tripolar,
estas expresiones son fáciles de deducir
partiendo del área cada secuencia para
máquinas eléctricas tales como
Transformadores y generadores
La expresión brinda el valor de
inductancia y reactancia para la
secuencia directa e inversa, la
resistencia puede ser obtenida del
catálogo de conductores con el que se
proyecta la línea pasando el valor de
resistencia dado para corriente
continua a corriente alterna.
La ecuación presenta la distancia
media geométrica entre conductores
donde son usadas las distancias entre
los conductores de fases.
25. La Ecuación da la impedancia homopolar
para una línea que no tiene hilo de guardia
o protección.
Dónde:
δ es la resistividad del terreno
rmg es el radio medio geométrico en el
caso que se use más de un conductor por
fase
ρ es la resistencia específica del cable
conductor
μ0 es la permeabilidad del vacío
La reactancia para la secuencia homopolar
es distinta a las de secuencia directa e
inversa debido a que para las corrientes
homopolares la suma de corrientes en la
línea no es cero, circulando corrientes por
el o los hilos de guardia y tierra o sólo por
tierra en el caso que la línea no posea hilo
de guardia. Del mismo modo, la parte real
de la impedancia se modifica para tener en
cuenta esta vía de retorno.
En la tabla siguiente se muestran un
conjunto de valores para una línea de
132 kV coplanar horizontal, de un
conductor por fase, con dos hilos de
guardia

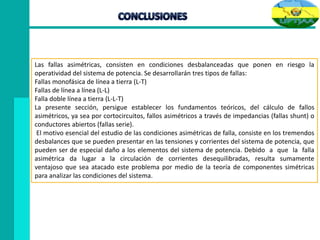

26. Las fallas asimétricas, consisten en condiciones desbalanceadas que ponen en riesgo la
operatividad del sistema de potencia. Se desarrollarán tres tipos de fallas:
Fallas monofásica de línea a tierra (L-T)
Fallas de línea a línea (L-L)
Falla doble línea a tierra (L-L-T)
La presente sección, persigue establecer los fundamentos teóricos, del cálculo de fallos
asimétricos, ya sea por cortocircuitos, fallos asimétricos a través de impedancias (fallas shunt) o
conductores abiertos (fallas serie).
El motivo esencial del estudio de las condiciones asimétricas de falla, consiste en los tremendos
desbalances que se pueden presentar en las tensiones y corrientes del sistema de potencia, que
pueden ser de especial daño a los elementos del sistema de potencia. Debido a que la falla
asimétrica da lugar a la circulación de corrientes desequilibradas, resulta sumamente
ventajoso que sea atacado este problema por medio de la teoría de componentes simétricas
para analizar las condiciones del sistema.
