2. ¿Qué es un motor eléctrico?

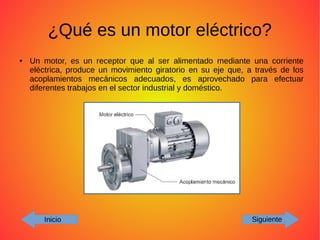

● Un motor, es un receptor que al ser alimentado mediante una corriente
eléctrica, produce un movimiento giratorio en su eje que, a través de los
acoplamientos mecánicos adecuados, es aprovechado para efectuar
diferentes trabajos en el sector industrial y doméstico.
Inicio Siguiente

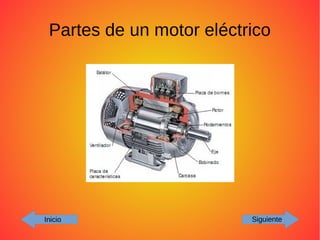

3. Partes de un motor eléctrico
Inicio Siguiente

4. Tipos y clasificación de motores
Inicio Siguiente
● Motores de corriente alterna
– Monofásicos
– Trifásicos.
● Jaula de ardilla.
● Rotor bobinado.
● Motores de corriente contínua
– Serie
– Shunt
– Compound
– Independiente

5. Motores monofásicos de c.a.
Inicio Siguiente
Disponen de dos devanados interiores: de
arranque y de trabajo.
El cambio de sentido de giro requiere permutar
la polaridad de uno solo de los devanados.
Son motores de baja potencia y su arranque se
puede hacer de forma directa.

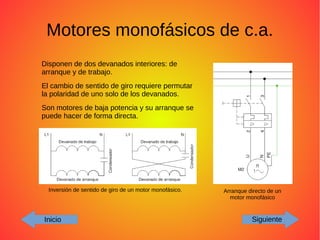

Inversión de sentido de giro de un motor monofásico. Arranque directo de un
motor monofásico

6. Motores trifásicos de c.a.
Inicio Siguiente
Principio de funcionamiento de un motor asíncrono trifásico
Si no puedes ver el video, pulsa el botón

7. Motores trifásicos de c.a.
Inicio Siguiente
Principio de funcionamiento de un motor asíncrono trifásico
Si no puedes ver el video, pulsa el botón

8. Motores trifásicos de c.a.
Inicio Siguiente

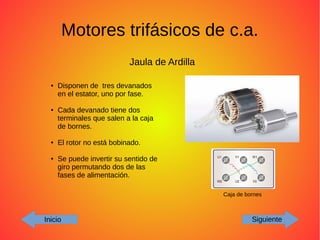

Jaula de Ardilla
Caja de bornes
● Disponen de tres devanados
en el estator, uno por fase.
● Cada devanado tiene dos
terminales que salen a la caja
de bornes.
● El rotor no está bobinado.
● Se puede invertir su sentido de
giro permutando dos de las
fases de alimentación.

9. Motores trifásicos de c.a.
Inicio Siguiente

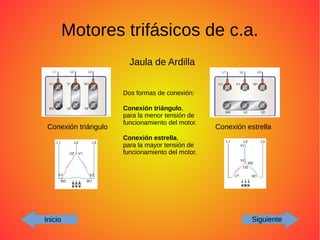

Conexión triángulo Conexión estrella
Jaula de Ardilla
Dos formas de conexión:
Conexión triángulo,
para la menor tensión de
funcionamiento del motor.
Conexión estrella,
para la mayor tensión de
funcionamiento del motor.

10. Motores trifásicos de c.a.
Inicio Siguiente

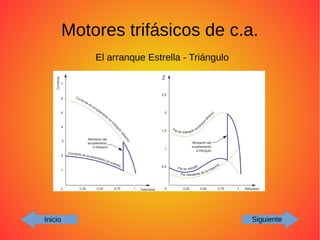

El arranque Estrella - Triángulo

11. Motores trifásicos de c.a.
Inicio Siguiente
El arranque Estrella - Triángulo
Esquema de potencia Esquema de mando (temporizado)

12. Motores trifásicos de c.a.
Inicio Siguiente
El arranque Estrella - Triángulo
Si no puedes ver el video, pulsa el botón

13. Motores trifásicos de c.a.
Inicio Siguiente

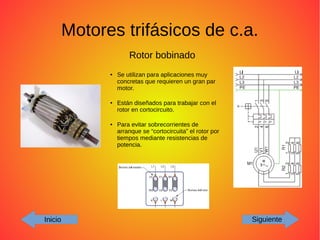

Rotor bobinado
● Se utilizan para aplicaciones muy
concretas que requieren un gran par
motor.
● Están diseñados para trabajar con el
rotor en cortocircuito.
● Para evitar sobrecorrientes de
arranque se “cortocircuita” el rotor por
tiempos mediante resistencias de
potencia.

14. Motores de corriente contínua
Inicio Siguiente

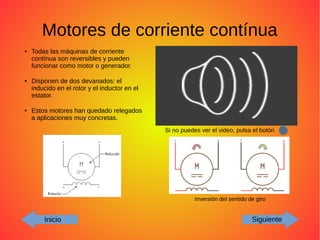

Inversión del sentido de giro
● Todas las máquinas de corriente
contínua son reversibles y pueden
funcionar como motor o generador.
● Disponen de dos devanados: el
inducido en el rotor y el inductor en el
estator.
● Estos motores han quedado relegados
a aplicaciones muy concretas.
Si no puedes ver el video, pulsa el botón

15. Motores de corriente continua
Inicio
Serie
Shunt
Independiente
Compound
