El documento presenta información sobre bombas centrífugas para aplicaciones industriales. Sus objetivos generales son conocer el principio de operación de las bombas centrífugas y sus aplicaciones específicas. Describe los elementos constructivos de las bombas centrífugas y sus tipos, ventajas y usos comunes en industrias.

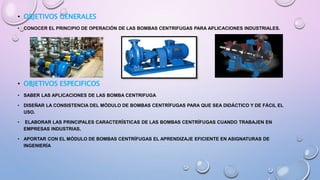

2. • OBJETIVOS GENERALES
• CONOCER EL PRINCIPIO DE OPERACIÓN DE LAS BOMBAS CENTRIFUGAS PARA APLICACIONES INDUSTRIALES.
• OBJETIVOS ESPECIFICOS
• SABER LAS APLICACIONES DE LAS BOMBA CENTRIFUGA
• DISEÑAR LA CONSISTENCIA DEL MÓDULO DE BOMBAS CENTRÍFUGAS PARA QUE SEA DIDÁCTICO Y DE FÁCIL EL
USO.
• ELABORAR LAS PRINCIPALES CARACTERÍSTICAS DE LAS BOMBAS CENTRÍFUGAS CUANDO TRABAJEN EN
EMPRESAS INDUSTRIAS.
• APORTAR CON EL MÓDULO DE BOMBAS CENTRÍFUGAS EL APRENDIZAJE EFICIENTE EN ASIGNATURAS DE
INGENIERÍA

3. ¿A qué llamamos bombacentrífuga?
• UNA BOMBA CENTRÍFUGA ES AQUELLA MÁQUINA, TAMBIÉN DENOMINADA BOMBA
ROTODINÁMICA, CUYO OBJETIVO ES CONVERTIR LA ENERGÍA EN VELOCIDAD Y
POSTERIORMENTE EN ENERGÍA A PRESIÓN. ES DECIR, TRANSFORMAN LA ENERGÍA
MECÁNICA EN ENERGÍA HIDRÁULICA.
• SON UTILIZADAS PARA USO DOMÉSTICO O AGRÍCOLA. A DIFERENCIA DE LAS DEMÁ,
ÉSTA SIRVE PARA SACAR AGUA DE POZOS O REGADÍOS EN GRANDES CANTIDADES
EN POCO TIEMPO.
• SON LAS DE MAYOR PRODUCCIÓN MUNDIAL PORQUE PERMITEN MOVILIZAR MUCHA
MÁS CANTIDAD DE AGUA.

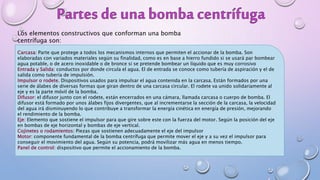

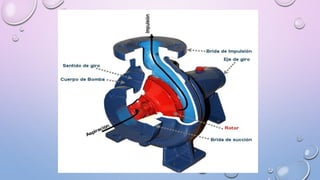

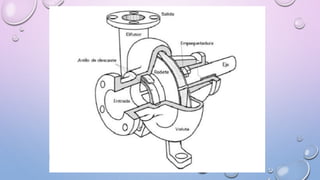

4. Los elementos constructivos que conforman una bomba
centrífuga son:
Carcasa: Parte que protege a todos los mecanismos internos que permiten el accionar de la bomba. Son
elaboradas con variados materiales según su finalidad, como es en base a hierro fundido si se usará par bombear
agua potable, o de acero inoxidable o de bronce si se pretende bombear un líquido que es muy corrosivo
Entrada y Salida: conductos por donde circula el agua. El de entrada se conoce como tubería de aspiración y el de
salida como tubería de impulsión.
Impulsor o rodete. Dispositivos usados para impulsar el agua contenida en la carcasa. Están formados por una
serie de álabes de diversas formas que giran dentro de una carcasa circular. El rodete va unido solidariamente al
eje y es la parte móvil de la bomba.
Difusor: el difusor junto con el rodete, están encerrados en una cámara, llamada carcasa o cuerpo de bomba. El
difusor está formado por unos álabes fijos divergentes, que al incrementarse la sección de la carcasa, la velocidad
del agua irá disminuyendo lo que contribuye a transformar la energía cinética en energía de presión, mejorando
el rendimiento de la bomba.
Eje: Elemento que sostiene el impulsor para que gire sobre este con la fuerza del motor. Según la posición del eje
en bombas de eje horizontal y bombas de eje vertical.
Cojinetes o rodamientos: Piezas que sostienen adecuadamente el eje del impulsor
Motor: componente fundamental de la bomba centrífuga que permite mover el eje y a su vez el impulsor para
conseguir el movimiento del agua. Según su potencia, podrá movilizar más agua en menos tiempo.
Panel de control: dispositivo que permite el accionamiento de la bomba.

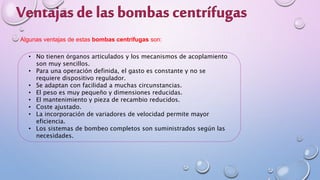

6. Algunas ventajas de estas bombas centrífugas son:
• No tienen órganos articulados y los mecanismos de acoplamiento
son muy sencillos.
• Para una operación definida, el gasto es constante y no se
requiere dispositivo regulador.
• Se adaptan con facilidad a muchas circunstancias.
• El peso es muy pequeño y dimensiones reducidas.
• El mantenimiento y pieza de recambio reducidos.
• Coste ajustado.
• La incorporación de variadores de velocidad permite mayor
eficiencia.
• Los sistemas de bombeo completos son suministrados según las
necesidades.

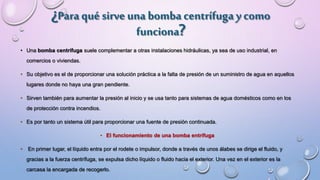

7. ¿Paraqué sirve una bomba centrífuga ycomo
funciona?
• Una bomba centrífuga suele complementar a otras instalaciones hidráulicas, ya sea de uso industrial, en
comercios o viviendas.
• Su objetivo es el de proporcionar una solución práctica a la falta de presión de un suministro de agua en aquellos
lugares donde no haya una gran pendiente.
• Sirven también para aumentar la presión al inicio y se usa tanto para sistemas de agua domésticos como en los
de protección contra incendios.
• Es por tanto un sistema útil para proporcionar una fuente de presión continuada.
• El funcionamiento de una bomba entrífuga
• En primer lugar, el líquido entra por el rodete o impulsor, donde a través de unos álabes se dirige el fluido, y
gracias a la fuerza centrífuga, se expulsa dicho líquido o fluido hacia el exterior. Una vez en el exterior es la
carcasa la encargada de recogerlo.

10. Bombas Centrífugas
de refuerzo.
• LAS BOMBAS DE REFUERZO SE UTILIZAN CUANDO EL
FLUJO O EFLUENTE TIENE CARGA DISPONIBLE Y SE
NECESITA UN AUMENTO DE PRESIÓN.
• LA CAPACIDAD DE MANEJO DE FLUJO OSCILA DE 1 A
250 GPM, Y LA PRESIÓN HASTA 400 PSI. LAS
APLICACIONES TÍPICAS INCLUYEN AUMENTAR LA
PRESIÓN DEL AGUA Y LOS SISTEMAS DE INYECCIÓN
DE CLORO.

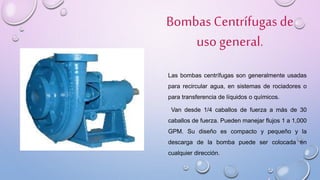

11. Bombas Centrífugasde
uso general.
Las bombas centrífugas son generalmente usadas
para recircular agua, en sistemas de rociadores o
para transferencia de líquidos o químicos.
Van desde 1/4 caballos de fuerza a más de 30
caballos de fuerza. Pueden manejar flujos 1 a 1,000
GPM. Su diseño es compacto y pequeño y la
descarga de la bomba puede ser colocada en
cualquier dirección.

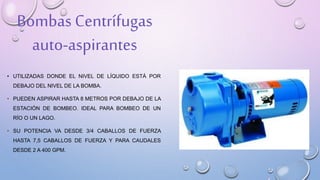

12. Bombas Centrífugas
auto-aspirantes
• UTILIZADAS DONDE EL NIVEL DE LÍQUIDO ESTÁ POR
DEBAJO DEL NIVEL DE LA BOMBA.
• PUEDEN ASPIRAR HASTA 8 METROS POR DEBAJO DE LA
ESTACIÓN DE BOMBEO. IDEAL PARA BOMBEO DE UN
RÍO O UN LAGO.
• SU POTENCIA VA DESDE 3/4 CABALLOS DE FUERZA
HASTA 7,5 CABALLOS DE FUERZA Y PARA CAUDALES
DESDE 2 A 400 GPM.

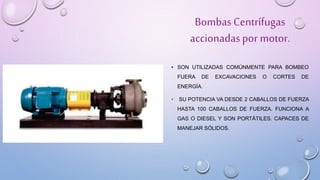

13. BombasCentrífugas
accionadaspor motor.
• SON UTILIZADAS COMÚNMENTE PARA BOMBEO
FUERA DE EXCAVACIONES O CORTES DE
ENERGÍA.
• SU POTENCIA VA DESDE 2 CABALLOS DE FUERZA
HASTA 100 CABALLOS DE FUERZA. FUNCIONA A
GAS O DIESEL Y SON PORTÁTILES. CAPACES DE
MANEJAR SÓLIDOS.

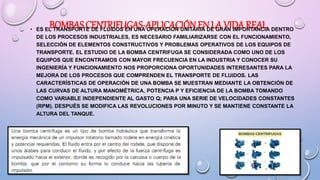

14. BOMBAS CENTRIFUGAS-APLICACIÓNEN LA VIDAREAL
• ES EL TRANSPORTE DE FLUIDOS EN UNA OPERACIÓN UNITARIA DE GRAN IMPORTANCIA DENTRO
DE LOS PROCESOS INDUSTRIALES, ES NECESARIO FAMILIARIZARSE CON EL FUNCIONAMIENTO,
SELECCIÓN DE ELEMENTOS CONSTRUCTIVOS Y PROBLEMAS OPERATIVOS DE LOS EQUIPOS DE
TRANSPORTE. EL ESTUDIO DE LA BOMBA CENTRIFUGA SE CONSIDERADA COMO UNO DE LOS
EQUIPOS QUE ENCONTRAMOS CON MAYOR FRECUENCIA EN LA INDUSTRIA Y CONOCER SU
INGENIERÍA Y FUNCIONAMIENTO NOS PROPORCIONA OPORTUNIDADES INTERESANTES PARA LA
MEJORA DE LOS PROCESOS QUE COMPRENDEN EL TRANSPORTE DE FLUIDOS. LAS
CARACTERÍSTICAS DE OPERACIÓN DE UNA BOMBA SE MUESTRAN MEDIANTE LA OBTENCIÓN DE
LAS CURVAS DE ALTURA MANOMÉTRICA, POTENCIA P Y EFICIENCIA DE LA BOMBA TOMANDO
COMO VARIABLE INDEPENDIENTE AL GASTO Q; PARA UNA SERIE DE VELOCIDADES CONSTANTES
(RPM). DESPUÉS SE MODIFICA LAS REVOLUCIONES POR MINUTO Y SE MANTIENE CONSTANTE LA
ALTURA DEL TANQUE.

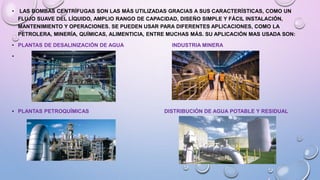

15. • LAS BOMBAS CENTRÍFUGAS SON LAS MÁS UTILIZADAS GRACIAS A SUS CARACTERÍSTICAS, COMO UN
FLUJO SUAVE DEL LÍQUIDO, AMPLIO RANGO DE CAPACIDAD, DISEÑO SIMPLE Y FÁCIL INSTALACIÓN,
MANTENIMIENTO Y OPERACIONES. SE PUEDEN USAR PARA DIFERENTES APLICACIONES, COMO LA
PETROLERA, MINERÍA, QUÍMICAS, ALIMENTICIA, ENTRE MUCHAS MÁS. SU APLICACIÓN MAS USADA SON:
• PLANTAS DE DESALINIZACIÓN DE AGUA INDUSTRIA MINERA
•
• PLANTAS PETROQUÍMICAS DISTRIBUCIÓN DE AGUA POTABLE Y RESIDUAL

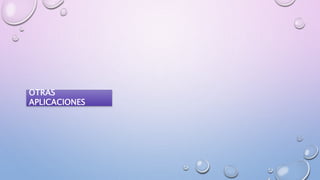

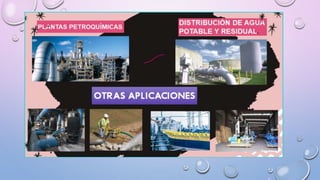

19. OTRAS
APLICACIONES

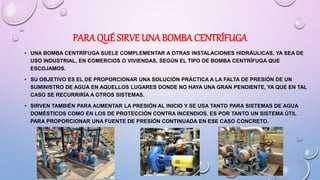

20. PARA QUÉ SIRVE UNA BOMBA CENTRÍFUGA
• UNA BOMBA CENTRÍFUGA SUELE COMPLEMENTAR A OTRAS INSTALACIONES HIDRÁULICAS, YA SEA DE
USO INDUSTRIAL, EN COMERCIOS O VIVIENDAS, SEGÚN EL TIPO DE BOMBA CENTRÍFUGA QUE
ESCOJAMOS.
• SU OBJETIVO ES EL DE PROPORCIONAR UNA SOLUCIÓN PRÁCTICA A LA FALTA DE PRESIÓN DE UN
SUMINISTRO DE AGUA EN AQUELLOS LUGARES DONDE NO HAYA UNA GRAN PENDIENTE, YA QUE EN TAL
CASO SE RECURRIRÍA A OTROS SISTEMAS.
• SIRVEN TAMBIÉN PARA AUMENTAR LA PRESIÓN AL INICIO Y SE USA TANTO PARA SISTEMAS DE AGUA
DOMÉSTICOS COMO EN LOS DE PROTECCIÓN CONTRA INCENDIOS. ES POR TANTO UN SISTEMA ÚTIL
PARA PROPORCIONAR UNA FUENTE DE PRESIÓN CONTINUADA EN ESE CASO CONCRETO.

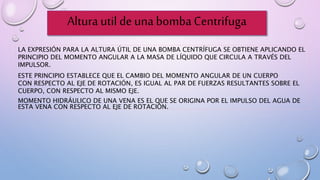

21. Altura util de una bomba Centrifuga
LA EXPRESIÓN PARA LA ALTURA ÚTIL DE UNA BOMBA CENTRÍFUGA SE OBTIENE APLICANDO EL
PRINCIPIO DEL MOMENTO ANGULAR A LA MASA DE LÍQUIDO QUE CIRCULA A TRAVÉS DEL
IMPULSOR.
ESTE PRINCIPIO ESTABLECE QUE EL CAMBIO DEL MOMENTO ANGULAR DE UN CUERPO
CON RESPECTO AL EJE DE ROTACIÓN, ES IGUAL AL PAR DE FUERZAS RESULTANTES SOBRE EL
CUERPO, CON RESPECTO AL MISMO EJE.
MOMENTO HIDRÁULICO DE UNA VENA ES EL QUE SE ORIGINA POR EL IMPULSO DEL AGUA DE
ESTA VENA CON RESPECTO AL EJE DE ROTACIÓN.

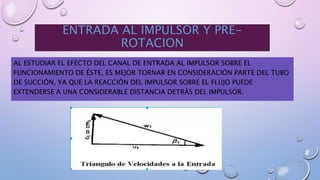

22. ENTRADA AL IMPULSOR Y PRE-
ROTACION
AL ESTUDIAR EL EFECTO DEL CANAL DE ENTRADA AL IMPULSOR SOBRE EL
FUNCIONAMIENTO DE ÉSTE, ES MEJOR TORNAR EN CONSIDERACIÓN PARTE DEL TUBO
DE SUCCIÓN, YA QUE LA REACCIÓN DEL IMPULSOR SOBRE EL FLUJO PUEDE
EXTENDERSE A UNA CONSIDERABLE DISTANCIA DETRÁS DEL IMPULSOR.

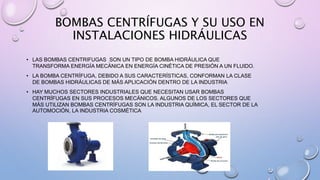

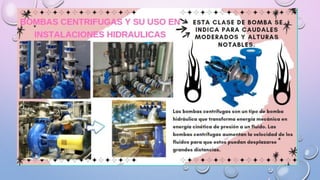

23. BOMBAS CENTRÍFUGAS Y SU USO EN
INSTALACIONES HIDRÁULICAS
• LAS BOMBAS CENTRIFUGAS SON UN TIPO DE BOMBA HIDRÁULICA QUE
TRANSFORMA ENERGÍA MECÁNICA EN ENERGÍA CINÉTICA DE PRESIÓN A UN FLUIDO.
• LA BOMBA CENTRÍFUGA, DEBIDO A SUS CARACTERÍSTICAS, CONFORMAN LA CLASE
DE BOMBAS HIDRÁULICAS DE MÁS APLICACIÓN DENTRO DE LA INDUSTRIA
• HAY MUCHOS SECTORES INDUSTRIALES QUE NECESITAN USAR BOMBAS
CENTRÍFUGAS EN SUS PROCESOS MECÁNICOS. ALGUNOS DE LOS SECTORES QUE
MÁS UTILIZAN BOMBAS CENTRÍFUGAS SON LA INDUSTRIA QUÍMICA, EL SECTOR DE LA
AUTOMOCIÓN, LA INDUSTRIA COSMÉTICA

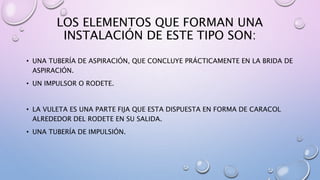

24. LOS ELEMENTOS QUE FORMAN UNA
INSTALACIÓN DE ESTE TIPO SON:
• UNA TUBERÍA DE ASPIRACIÓN, QUE CONCLUYE PRÁCTICAMENTE EN LA BRIDA DE
ASPIRACIÓN.
• UN IMPULSOR O RODETE.
• LA VULETA ES UNA PARTE FIJA QUE ESTA DISPUESTA EN FORMA DE CARACOL
ALREDEDOR DEL RODETE EN SU SALIDA.
• UNA TUBERÍA DE IMPULSIÓN.

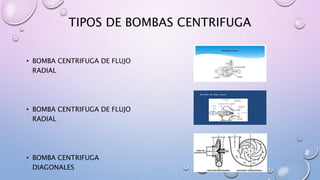

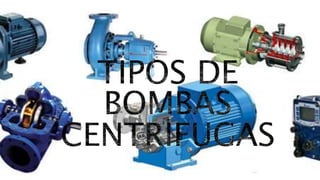

25. TIPOS DE BOMBAS CENTRIFUGA
• BOMBA CENTRIFUGA DE FLUJO
RADIAL
• BOMBA CENTRIFUGA DE FLUJO
RADIAL
• BOMBA CENTRIFUGA
DIAGONALES
