El documento describe los conceptos básicos de cableado estructurado, incluyendo su definición, materiales, estándares y componentes clave. Un cableado estructurado organiza el cableado de una manera normalizada y flexible para integrar servicios como voz, datos y video. Se debe considerar las necesidades actuales y futuras al diseñar el sistema de cableado.

2. Cableado Estructurado

 Se define Cableado estructurado como un método
para crear un organizado sistema de cableado que
pueda ser fácilmente entendido por instaladores,
administradores de red, técnicos y en general el
personal que interactúa con el cableado.
 Conjunto de recomendaciones para el desarrollo de
un sistema de cableado flexible que me permita
integrar múltiples servicios como lo son el de voz,
datos y video dentro de un edificio.

3. Bases Generales para el
Diseño

Deben formularse las siguientes preguntas:
 Cuáles son las necesidades actuales del usuario (voz,
datos, video, otros)
 Cuáles son las necesidades futuras del usuario
(expansión en voz, datos, video, otros)
 Cuáles son los puntos donde se colocaran los
servicios
 Hay requerimientos especiales en la estética de
decoración?

4. Materiales para el desarrollo de
un Sistema de Cableado
Estructurado

CABLE CONECTORES
CANALETAS Y HERRAMIENTAS
DUCTOS

5. Pasos para el diseño del
sistema

El método mas común indica que debemos comenzar
por el área de trabajo e ir retrocediendo hasta el closet
principal.
 Definir el número de áreas de trabajos.
 Diseñar el tipo de salida en el área de trabajo.
 Diseñar el cableado horizontal.
 Diseñar el cableado vertical
 Diseñar cuarto de equipos

6. Características de Cableado
Estructurado

 STANDARIZADO
 NORMATIZADO
 EFICIENCIA Y DESEMPEÑO
 DEFINE LA DISTRIBUCION DE LA RED

7. Ventajas de usar un estándar
de cableado estructurado

 Soporta múltiples ambientes de computo: LAN’s (Ethernet, Fast
Ethernet, Token-ring, Arcnet, FDDI/TP-PMD). Datos discretos
(Mainframes, minicomputadoras). Voz/Datos integrados (PBX,
Centrex, ISDN). Video (señales en banda base, ej.: seguridad de
edificios; señales en banda amplia, ej.: TV en escritorio).
 Evoluciona para soportar aplicaciones futuras, garantizando así su
vigencia en el tiempo.
 Efectivo en costo. Gracias a que no existe la necesidad de efectuar
cableados complementarios, se evita la pérdida de tiempo y el
deterioro de la productividad.
 Responde a los estándares. Por esta causa garantiza la
compatibilidad y calidad conforme a lo establecido por las
siguientes organizaciones: EIA/TIA- Electronics Industries
Association / Telecomunications Industry Association. CSA-
Canadian Standards Association. IEEE- Institute of Electrical &
Electronics Engineers. ANSI- American National Standards Institute.
ISO - International Organization for Standarization

8. Ventajas de usar un estándar
de cableado estructurado

 Facilita las tareas de mantenimiento y supervisión, ya
que resulta más sencillo identificar las estructuras de
cableado.
 Asegura un funcionamiento óptimo si se cumplen todos
los requisitos del estándar.
 Posibilita la inclusión de una alta densidad de cableado.
 Permite la integración de diferentes tecnologías de redes.
 Resulta fácilmente ampliable.

9. Algunos Estándares
 ANSI/TIA/EIA-569

 Commercial Building Standards for Telecommunications Pathways
and Spaces
 ANSI/TIA/EIA-607
 Grounding and bonding requirements for Telecommunication i
commercial buildings
 ANSI/TIA/EIA-606
 Administrations Standard for Telecommunication Infrastructure of
Commercial Buildings
 ANSI/TIA/EIA-568-A
 Commercial Building Telecommunication Cabling Standards
(Categorías 5 y 5e)
 ANSI/TIA/EIA-568-B
 Commercial Building Telecommunication Cabling Standards
(Categoría 6)

10. Componentes de Cableado
Estructurado

 Área de Trabajo
 Cuarto de Telecomunicaciones
 Cableado Horizontal
 Cableado Vertical
 Cuarto de Equipos
 Administración.

11. Área de Trabajo

Patch Cord Face Plate

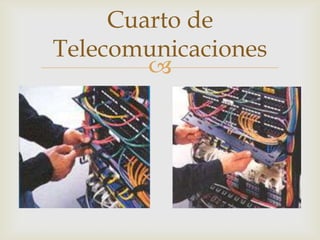

12. Cuarto de
Telecomunicaciones


13. Cableado horizontal

Va a estar
constituido por el
tendido de cable
en una planta .

14. Cableado Vertical (BACKBONE)

TO = Terminal Ofimático
FD = Floor distributor
BD = Building Distributor
CD = Campus Distributor

15. Cuarto de Equipos
 Va a controlar algunos o
todos los cuartos de
telecomunicaciones
instalados en cada
planta del edificio, o de
los edificios.
 En él, va a soportar
Switch Primario para
distribución vertical,
Patch Panels y Patch
Cords, central telefónica,
equipo de cómputo, etc.
 Se debe proveer de un
ambiente controlado.
 Debe ser diseñado bajo
la norma TIA/EIA 569-A.
