Calculos de Columnas

1. Republica Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación
Instituto Universitario Politécnico “Santiago Mariño”
Extensión: Porlamar.
Realizado por:
Carlenys Rodríguez.
C.I 25.156.548.
Porlamar, 15 de Julio de 2016
Calculo Predimensionado de
Columnas de una Vivienda

2. Actividad Nº 4

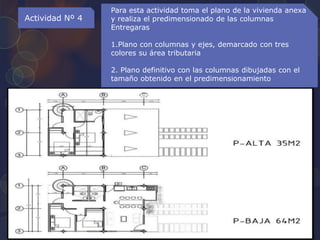

Para esta actividad toma el plano de la vivienda anexa
y realiza el predimensionado de las columnas
Entregaras
1.Plano con columnas y ejes, demarcado con tres
colores su área tributaria
2. Plano definitivo con las columnas dibujadas con el
tamaño obtenido en el predimensionamiento
3. Cálculos

3. Predimensionado de Columnas
Planta Alta
FC=240
K/CM2
Q.
AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión

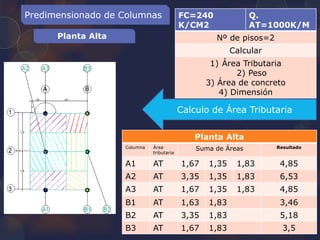

Calculo de Área Tributaria
Planta Alta
Columna Área
tributaria
Suma de Áreas Resultado
A1 AT 1,67 1,35 1,83 4,85
A2 AT 3,35 1,35 1,83 6,53
A3 AT 1,67 1,35 1,83 4,85
B1 AT 1,63 1,83 3,46
B2 AT 3,35 1,83 5,18
B3 AT 1,67 1,83 3,5

4. Predimensionado de Columnas
Planta Alta
FC=240
K/CM2
Q.
AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión

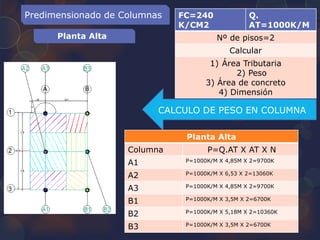

CALCULO DE PESO EN COLUMNA
Planta Alta
Columna P=Q.AT X AT X N
A1 P=1000K/M X 4,85M X 2=9700K
A2 P=1000K/M X 6,53 X 2=13060K
A3 P=1000K/M X 4,85M X 2=9700K
B1 P=1000K/M X 3,5M X 2=6700K
B2 P=1000K/M X 5,18M X 2=10360K
B3 P=1000K/M X 3,5M X 2=6700K

5. Predimensionado de Columnas
Planta Alta
COLUMNAS TIPO DE
COLUMNA
COLOR
A1, A3 Y B2 BORDE VERDE
B1 Y B3 ESQUINA AZUL
A2 CENTRAL NARANJA
FC=240 K/CM2 Q. AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión
Calcular el área de concreto

6. Predimensionado de Columnas
Planta Alta
COLUMNAS TIPO DE
COLUMNA
COLOR
A1, A3 Y B2 BORDE VERDE
B1 Y B3 ESQUINA AZUL
A2 CENTRAL NARANJA
FC=240 K/CM2 Q. AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión

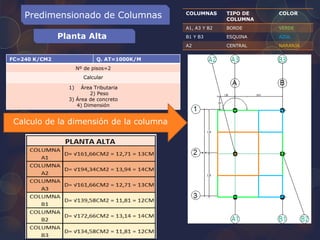

Calculo de la dimensión de la columna

7. Predimensionado de Columnas
Planta Entrepiso
FC=240 K/CM2 Q. AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión

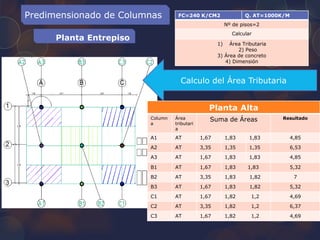

Calculo del Área Tributaria
Planta Alta
Column
a
Área
tributari
a
Suma de Áreas Resultado
A1 AT 1,67 1,83 1,83 4,85
A2 AT 3,35 1,35 1,35 6,53
A3 AT 1,67 1,83 1,83 4,85
B1 AT 1,67 1,83 1,83 5,32
B2 AT 3,35 1,83 1,82 7
B3 AT 1,67 1,83 1,82 5,32
C1 AT 1,67 1,82 1,2 4,69
C2 AT 3,35 1,82 1,2 6,37
C3 AT 1,67 1,82 1,2 4,69

8. Predimensionado de Columnas
Planta Entrepiso
FC=240 K/CM2 Q. AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión

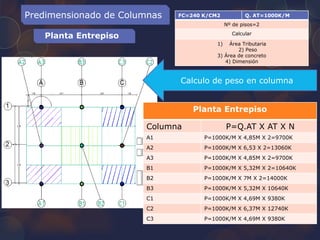

Calculo de peso en columna
Planta Entrepiso
Columna P=Q.AT X AT X N
A1 P=1000K/M X 4,85M X 2=9700K
A2 P=1000K/M X 6,53 X 2=13060K
A3 P=1000K/M X 4,85M X 2=9700K
B1 P=1000K/M X 5,32M X 2=10640K
B2 P=1000K/M X 7M X 2=14000K
B3 P=1000K/M X 5,32M X 10640K
C1 P=1000K/M X 4,69M X 9380K
C2 P=1000K/M X 6,37M X 12740K
C3 P=1000K/M X 4,69M X 9380K

9. Predimensionado de Columnas
Planta Entrepiso
COLUMNAS TIPO DE
COLUMNA
COLOR
A1, A3, B1,
B3, C1 Y C3
BORDE VERDE
A2, B2 Y C2 CENTRAL NARANJA
FC=240 K/CM2 Q. AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión

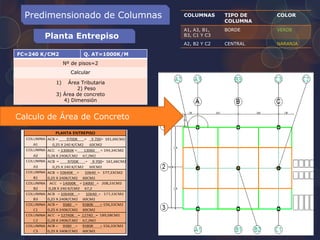

Calculo de Área de Concreto

10. Predimensionado de Columnas
Planta Entrepiso
COLUMNAS TIPO DE
COLUMNA
COLOR
A1, A3, B1,
B3, C1 Y C3
BORDE VERDE
A2, B2 Y C2 CENTRAL NARANJA
FC=240 K/CM2 Q. AT=1000K/M
Nº de pisos=2
Calcular
1) Área Tributaria
2) Peso
3) Área de concreto
4) Dimensión

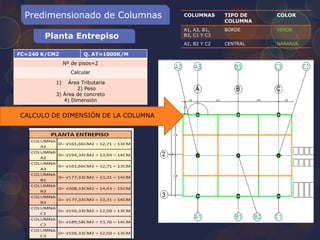

CALCULO DE DIMENSIÓN DE LA COLUMNA

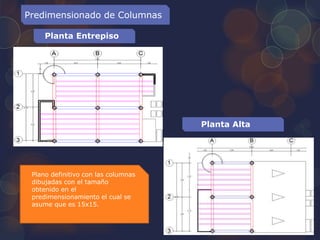

11. Predimensionado de Columnas
Planta Entrepiso
Plano definitivo con las columnas
dibujadas con el tamaño
obtenido en el
predimensionamiento el cual se
asume que es 15x15.
Planta Alta

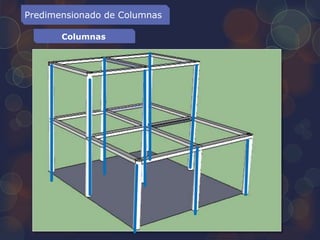

12. Predimensionado de Columnas
Columnas
