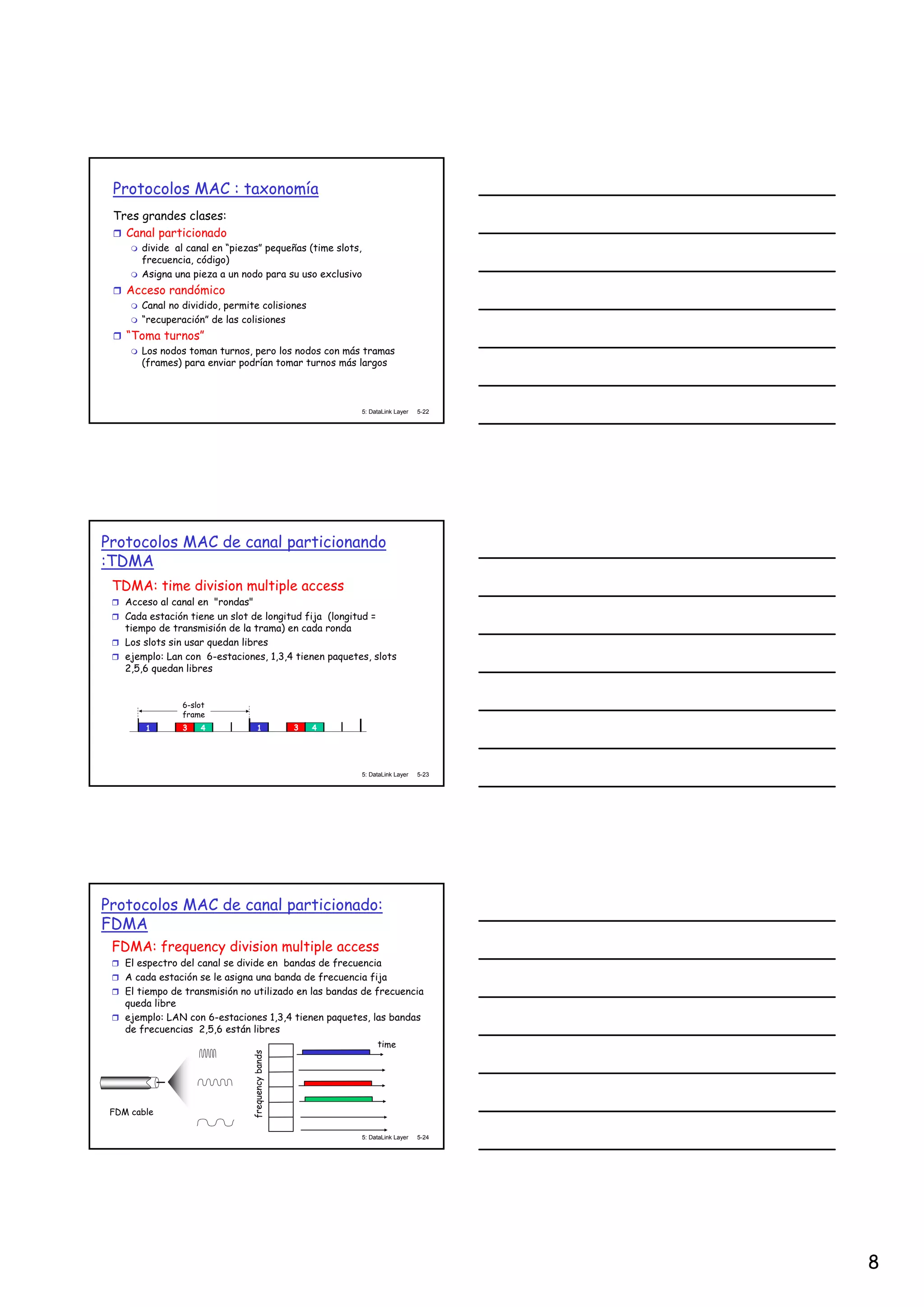

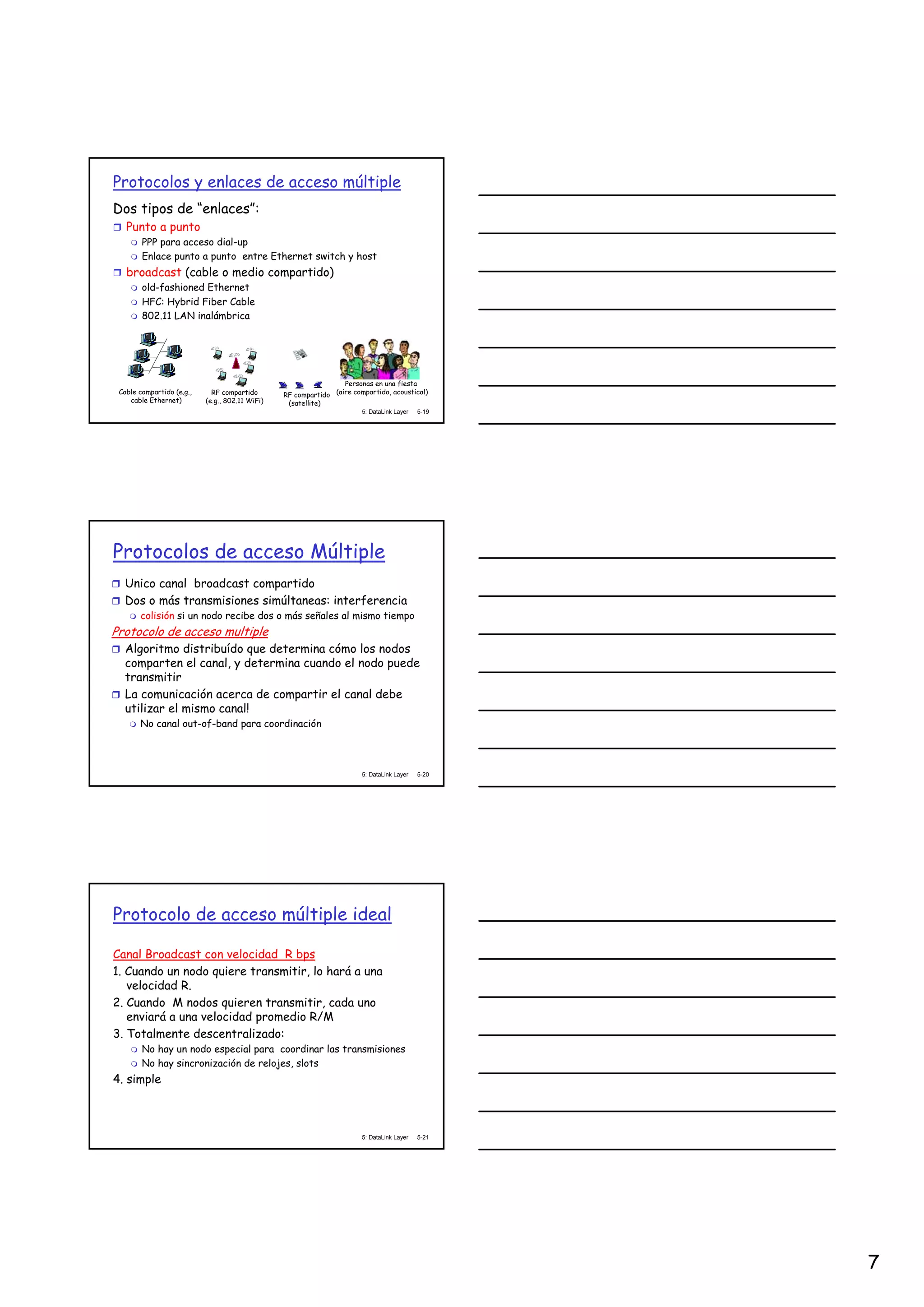

![10

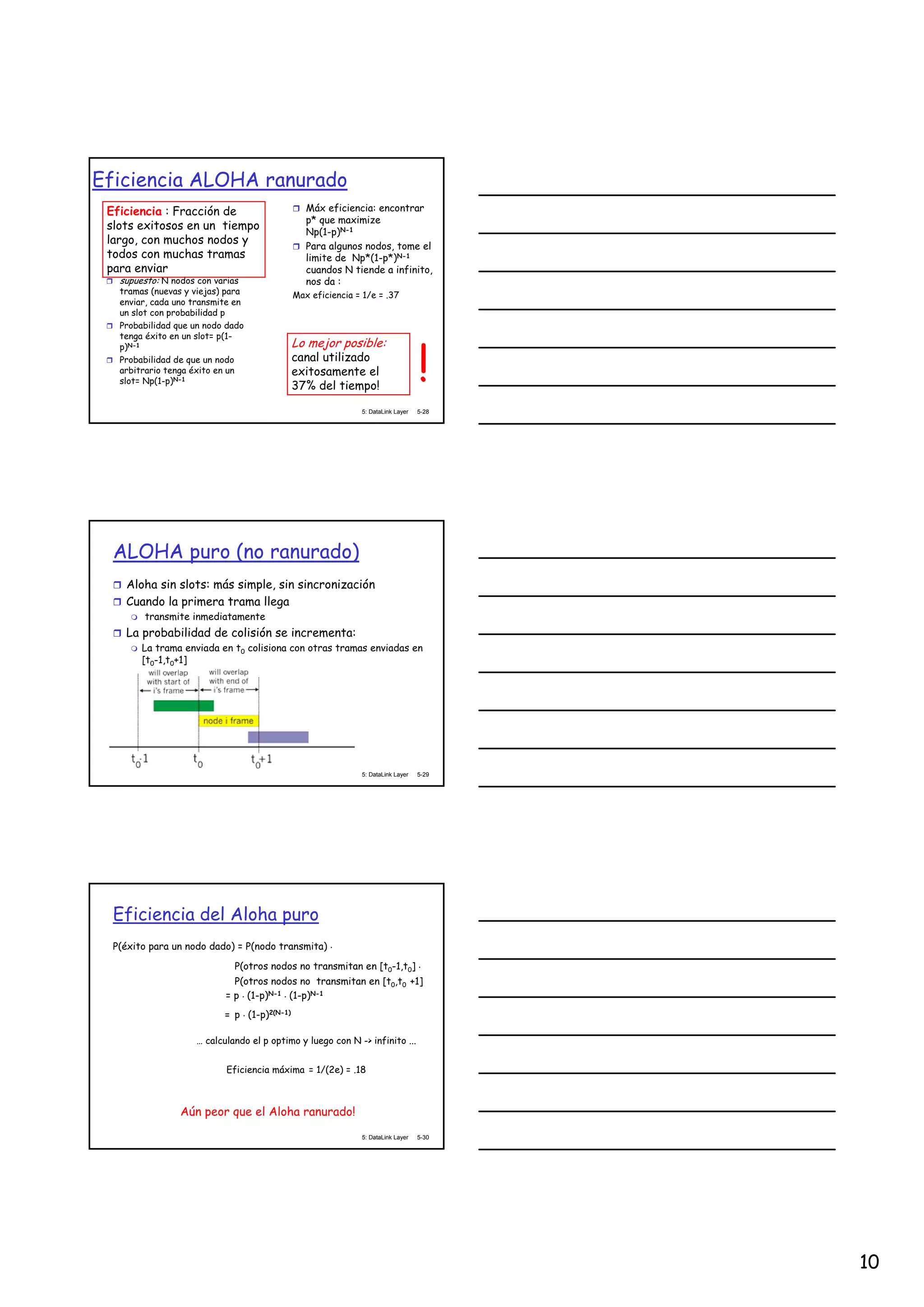

5: DataLink Layer 5-28
Eficiencia ALOHA ranurado
supuesto: N nodos con varias
tramas (nuevas y viejas) para
enviar, cada uno transmite en
un slot con probabilidad p
Probabilidad que un nodo dado
tenga éxito en un slot= p(1-
p)N-1
Probabilidad de que un nodo
arbitrario tenga éxito en un
slot= Np(1-p)N-1
Máx eficiencia: encontrar
p* que maximize
Np(1-p)N-1
Para algunos nodos, tome el
limite de Np*(1-p*)N-1
cuandos N tiende a infinito,
nos da :
Max eficiencia = 1/e = .37
Eficiencia : Fracción de
slots exitosos en un tiempo
largo, con muchos nodos y
todos con muchas tramas
para enviar
Lo mejor posible:
canal utilizado
exitosamente el
37% del tiempo!
!
5: DataLink Layer 5-29
ALOHA puro (no ranurado)
Aloha sin slots: más simple, sin sincronización
Cuando la primera trama llega
transmite inmediatamente
La probabilidad de colisión se incrementa:
La trama enviada en t0 colisiona con otras tramas enviadas en
[t0-1,t0+1]
5: DataLink Layer 5-30
Eficiencia del Aloha puro
P(éxito para un nodo dado) = P(nodo transmita) .
P(otros nodos no transmitan en [t0-1,t0] .
P(otros nodos no transmitan en [t0,t0 +1]
= p . (1-p)N-1 . (1-p)N-1
= p . (1-p)2(N-1)
… calculando el p optimo y luego con N -> infinito ...
Eficiencia máxima = 1/(2e) = .18
Aún peor que el Aloha ranurado!](https://image.slidesharecdn.com/capaenlacelan-180509173543/75/Capa-Enlace-10-2048.jpg)

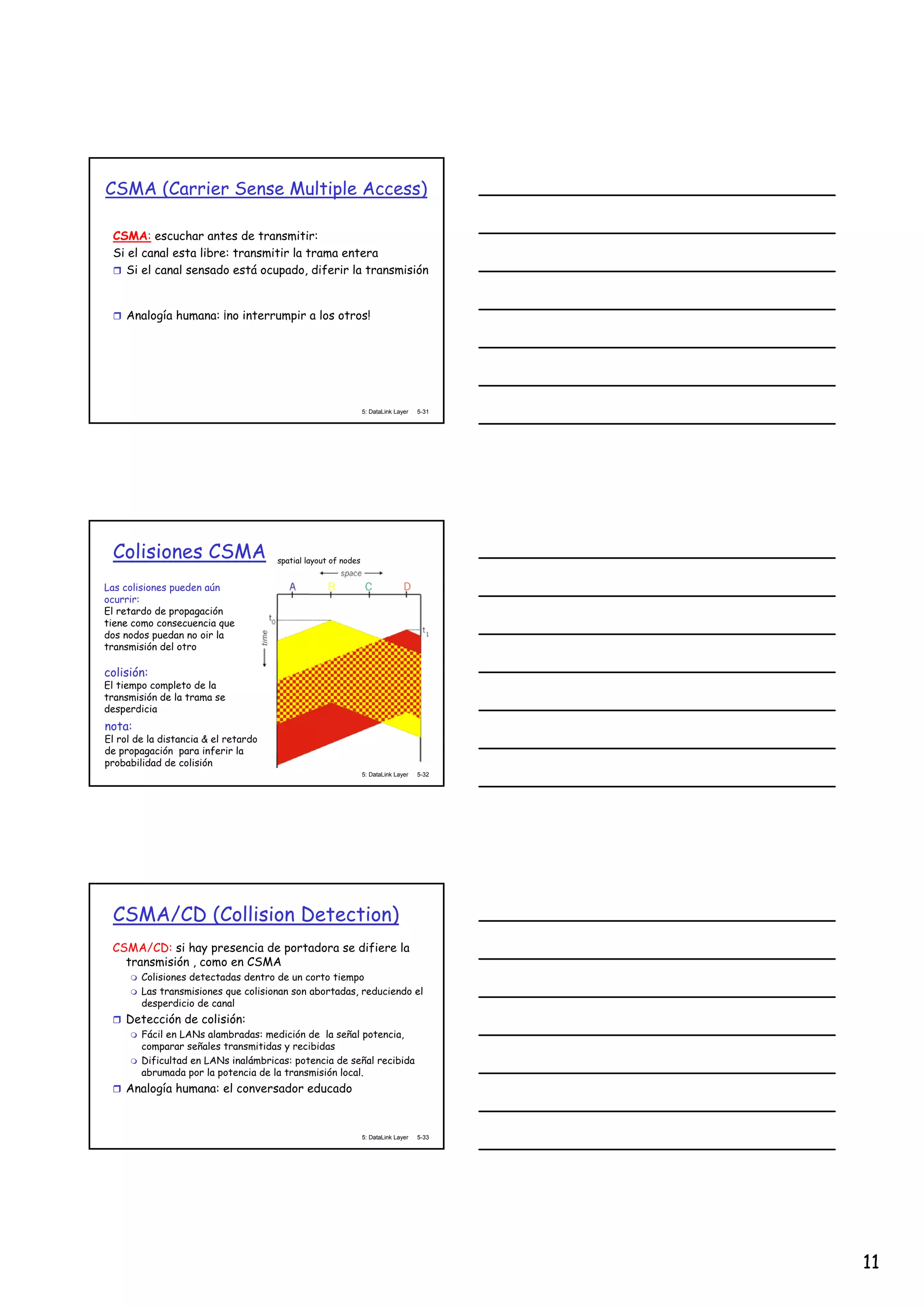

![24
5: DataLink Layer 5-70
Capa de enlace
5.1 Introducción y
servicios
5.2 Detección y
corrección de errores
5.3 Protocolos de
acceso Múltiple
5.4 Direccionamiento
de Capa de Enlace
5.5 Ethernet
5.6 Switches de capa de
enlace
5.7 PPP
5.8 Virtualización de
enlaces: ATM, MPLS
5: DataLink Layer 5-71
Control de Enlace de datos punto a
punto
Un transmisor, un receptor, un enlace: más fácil
que el enlace broadcast:
no Media Access Control
no necesita un direccionamiento MAC explícito
ejemplo, enlace dialup, línea ISDN
Protocolos populares punto a punto de control de
enlace de datos:
PPP (point-to-point protocol)
HDLC: High level data link control
5: DataLink Layer 5-72
Requerimientos del diseño PPP [RFC
1557]
packet framing: encapsulación del datagrama de
capa de red en una trama de enlace de datos
Lleva el dato de la capa de red de cualquier
protocolo de capa de red (no solamente IP) al
mismo tiempo
Transparencia de bit: deberá llevar algún patrón
de bit en el campo de datos
Detección de errores (no corrección)
connection liveness: detecta, falla en la señal de
enlace y le informa a la capa de red
Negociación de direccionamiento de capa de red:
endpoint puede aprender/configurar cada una de
las otras direcciones de red](https://image.slidesharecdn.com/capaenlacelan-180509173543/75/Capa-Enlace-24-2048.jpg)
