Este documento proporciona información sobre extintores y gabinetes para fuegos. Explica los tipos de extintores clasificados por letras A, B, C y D según el tipo de combustible que apagan, e incluye detalles sobre sus contenidos, alcances, tamaños y características. También cubre normas para el uso adecuado de extintores portátiles y la clasificación de gabinetes según el tamaño de mangueras. Por último, enumera accesorios fundamentales para el control de incendios.

1. Programa de entrenamiento y Capacitaci ón en Riesgos Profesionales EXTINTORES Y GABINETES

2. EXTINTORES Son la primera línea de defensa contra los efectos y riesgos de un incendio (Conato)

3. PARTES DE UN EXTINTOR

4. o Extin t ores para fuego clase "A". o Exti nt ores para fuego clase "B". o Extin t ores para fuego clase "C". o Extin t ores para fuego clase "D". TIPOS DE EXTINTOR DNPP - PPM17- 01

5. EXTINTORES CLASE A AGUA A PRESION DNPP - PPM17- 01 CARACTERISTICAS CONTENIDO 2.5 Glns ALCANCE 8 a 10 Mts COLOR Plateado o Verde TAMAÑO Estandar PROPIEDAD EXTINTORA Enfria y Penetra AGENTE EXPULSOR Nitrogeno AGENTE EXTINTOR H2O PRESION DE CARGA 125 PSI DURACION DE DESCARGA 40 – 45 Segundos COMBUSTIBLES QUE APAGA Solidos: papel, carton, madera, telas

6. CARACTERISTICAS CONTENIDO Tipo 1: bicarbonato de sodio Tipo 2: bicarbonato de potasio Tipo 3: cloruro de potasio: púrpura K ALCANCE 3 a 5 Mtrs COLOR Rojos (BC) TAMAÑO 2.5, 5, 10, 20 Lbs PROPIEDAD EXTINTORA Sofocante AGENTE EXPULSOR Nitrogeno AGENTE EXTINTOR P Q S PRESION DE CARGA 125, 150 PSI COMBUSTIBLES QUE APAGA Derivados del Petróleo EXTINTORES CLASE B POLVO QUIMICO SECO DNPP - PPM17- 01

7. EXTINTORES CLASE ABC POLVO QUIMICO SECO CARACTERISTICAS CONTENIDO tipo 4: fosfato monoamonico, color amarillo ALCANCE 3 a 5 Mtrs COLOR Amarillos (ABC) TAMAÑO 2.5, 5, 10, 20 Lbs PROPIEDAD EXTINTORA Sofocante AGENTE EXPULSOR Nitrogeno AGENTE EXTINTOR P Q S PRESION DE CARGA 125, 150 PSI DURACION DE DESCARGA 40 – 45 Segundos COMBUSTIBLES QUE APAGA Multiproposito

8. CARACTERISTICAS CONTENIDO Dioxido de Carbono ALCANCE 1 a 3 Mtrs COLOR Rojo, Naranja TAMAÑO 5, 10, 15, 30 Lbs PROPIEDAD EXTINTORA Sofocante y Enfriante AGENTE EXPULSOR Autoexpelente. AGENTE EXTINTOR CO2 PRESION DE CARGA 800 - 850 PSI DURACION DE DESCARGA 40 – 45 Segundos COMBUSTIBLES QUE APAGA Equipos eléctricos energizados EXTINTORES CLASE C GAS CARBONICO DNPP - PPM17- 01

9. EXTINTORES CLASE C SOLKAFLAM CARACTERISTICAS CONTENIDO Solkaflam ALCANCE 1 a 3 Mtrs COLOR Blanco TAMAÑO 3.700 Grms PROPIEDAD EXTINTORA Sofocante AGENTE EXPULSOR Nitrogeno AGENTE EXTINTOR Solkaflam DURACION DE DESCARGA 40 – 45 Segundos COMBUSTIBLES QUE APAGA Equipos electronicos energizados

10. CARACTERISTICAS CONTENIDO Borato de Sodio ALCANCE Varia COLOR Amarillo TAMAÑO 5, 10, 25, 50. 70, 100 Kg PROPIEDAD EXTINTORA Rompe Reacción en Cadena AGENTE EXPULSOR Nitrógeno AGENTE EXTINTOR Polvos Especiales COMBUSTIBLES QUE APAGA Metales combustibles: Litio, Magnesio, Potasio EXTINTORES CLASE D POLVOS ESPECIALES DNPP - PPM17- 01

11. Normas de utilización de un extintor portátil

12. Normas de utilización de un extintor portátil

13. CLASIFICACIÓN DE EXTINTORES SEG Ú N LA SUSTANCIA EXTINTORA · Extintores que expelen agua · Extintores que expelen polvos secos · Extintores que expelen gases. · Extintores que expelen espumas SEG Ú N EL TAMA Ñ O · Extintores port á tiles (hasta 50 libras de peso total) · Extintores de carretilla (pesan mas de 50 libras)

14. UBICACI Ó N DEL EXTINTOR Este se debe ubicar a una altura de 1.50 mts del piso al soporte del extintor, a m á s peso de este se puede reducir la altura lo mismo en el caso que requiera ser operado por mujeres. SEÑALIZACION Esta se ubica a 25 cm por encima del extintor cuya lectura debe indicar que tipo de fuego apaga. Su divisa o letra va en la parte superior de la codificaci ó n su altura se da, de acuerdo a la distancia que queramos que se observe la divisa, a m á s altura m á s de distancia.

15. GABINETES Son simplemente tomas tijas de agua, ubicadas generalmente en propiedades privadas y en su mayoría van acompañadas por un estante, donde son ubicadas las mangueras y accesorios.

16. CLASES DE GABINETES Clase I : Estos sistemas son los que tienen conexión para mangueras de 2 ½ pulgada.

17. CLASES DE GABINETES Clase II : Estos sistemas son los que tienen conexión para mangueras de 1 ½ pulgada

18. Clase III : Estos sistemas son los que tienen conexión para mangueras de 2 ½ y de 1 ½ pulgada en la misma tubería o sea que reúnen las características de los de clase I y Clase II. CLASES DE GABINETES

19. SISTEMAS DE TUBERIA Sistema de tuber í a h ú meda : Por definici ó n, un sistema de tuber í a h ú meda es al mismo tiempo el que tiene todas sus tuber í as llenas de agua y el que requiere una fuente de abastecimiento permanente. Sistema de tuber í a Seca: Los sistemas de tuber í a seca pueden o no estar conectados permanentemente a una fuente de abastecimiento y sus tuber í as est á n normalmente llenas de aire.

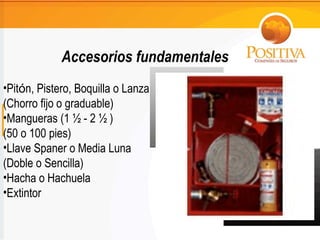

20. Accesorios fundamentales Pit ó n, Pistero, Boquilla o Lanza (Chorro fijo o graduable) Mangueras (1 ½ - 2 ½ ) (50 o 100 pies) Llave Spaner o Media Luna (Doble o Sencilla) Hacha o Hachuela Extintor

21. GRACIAS POR SU ASISTENCIA EMPIEZA HOY UN MEJOR MAÑANA CARLOS ALBERTO PINZÓN M. Programa de Entrenamiento y Capacitación en Riesgos Profesionales DNPP - PPM17- 01
