Todos hemos visto los extintores colgados en las paredes, algunos en buen estado y otros vencidos en su certificación, atendiendo a los riesgos inherentes a las obras de trabajo en empresas y hogar, es que debemos tener meridianamente claro el uso de estos elementos que salvan vidas y recursos materiales.
3. USO Y MANEJO DE
EXTINTORES.
Taller Preventivo
Uso y Manejo de Extintores
3
4. Teoría del Fuego
OXIGENO
FUENTE DE CALOR
En el aire tenemos un 21%
de oxígeno suficiente para
mantener una combustion
libre ya que el rango mínimo
para que esta pueda existir
es el de 16%
Son Todos los medios conocidos
de producir energía: calor solar,
fricción, arcos eléctricos, reacciones
químicas, etc.
COMBUSTIBLES
Sólidos
Madera ,Papel o Plástico
Líquidos
Gaseosos
Aceite, Gasolina o Diesel
Taller Preventivo
Acetileno, Gas L.P.
Uso y Manejo de Extintores
6. CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934.
• Define los fuegos por
su naturaleza y utiliza
una simbología que
permite identificar la
clase de fuego y los
agentes extintores
que se deben usar.
• Esta clasificación
separa los fuegos en
cuatro grandes
grupos.
Taller Preventivo
Uso y Manejo de Extintores
6
7. CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934.
• FUEGOS CLASE
A
Son los que afectan a
combustibles sólidos
(ordinarios) que dejan
cenizas y residuos
sólidos (brazas) al
quemarse.
Taller Preventivo
Uso y Manejo de Extintores
7
8. CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934.
• FUEGOS CLASE
B
Son aquellos fuegos en
que participan
combustibles líquidos y
gaseosos,
principalmente
hidrocarburos, se
caracterizan por no
dejar residuos al
quemarse.
Taller Preventivo
Uso y Manejo de Extintores
8
9. CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934.
• FUEGOS CLASE
C
Son los que se
producen en
equipos
eléctricos
conectados o
energizados.
Taller Preventivo
Uso y Manejo de Extintores
9
10. CLASIFICACION DE LOS FUEGOS
NORMA CHILENA N° 934.
• FUEGOS CLASE
D
Son los que
afectan a
combustibles
metálicos.
Generan gran
cantidad de calor
al estar en
ignición.
Taller Preventivo
Uso y Manejo de Extintores
10
11. CLASIFICACION NFPA DEL FUEGO
Simbolo
A
B
Tipo de Fuego
Fuegos secos de materiales
sólidos con generación de
brasas o cenizas
Fuegos grasosos de materiales
sólidos que no producen brasas
Fuegos de productos derivados
de hidrocarburos
C
Fuegos en presencia de la
corriente eléctrica.
D
Fuegos de ciertos metales
combustibles
Fuegos de productos
químicos reactivos.
Ejemplo de Materiales
Madera ,telas, cartón papel
y plásticos
Grasas,aceites,pinturas
alcoholes,gasolinas,etc.
Butano,propano,acetileno
y otros gases inflamables
Maquinaria y equipo eléctrico
motores,generadores, tableros
transformadores, cables, etc.
Fosforo blanco,rubidio,
cesio,litio,sodio,potasio,
etc.
Taller Preventivo
Uso y Manejo de Extintores

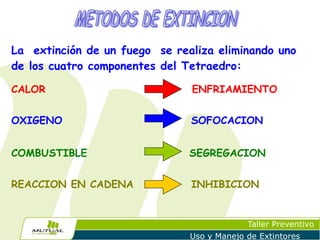

12. La extinción de un fuego se realiza eliminando uno
de los cuatro componentes del Tetraedro:
CALOR
ENFRIAMIENTO
OXIGENO
SOFOCACION
COMBUSTIBLE
SEGREGACION
REACCION EN CADENA
INHIBICION
Taller Preventivo
Uso y Manejo de Extintores

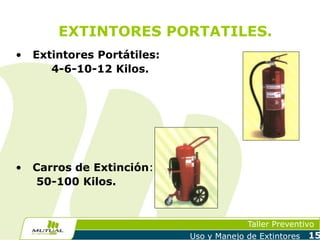

13. EXTINTORES PORTÁTILES.
Son la primera línea de defensa
contra los efectos y riesgos de un
incendio
Los extintores de cualquier zona
deben ser adecuados a los riesgos
presentes.
Taller Preventivo
Uso y Manejo de Extintores
14. EXTINTOR
• Es un aparato
autónomo que
contiene un
agente extintor
que puede ser
proyectado y
dirigido por la
acción de una
presión interna
Taller Preventivo
Uso y Manejo de Extintores
14
16. MANEJO DE EXTINTORES
POLVO QUIMICO SECO.
Manómetro
Manguera
Válvula
Nitrógeno
Cilindro
Agente Extintor
Taller Preventivo
Uso y Manejo de Extintores
16
17. AGENTES EXTINTORES
POLVO QUIMICOS SECOS.
•
Los polvos químicos secos
deben reunir una serie de
condiciones establecidas
en las diferentes normas
nacionales sobre agentes
extintores.
Taller Preventivo
Uso y Manejo de Extintores
17
18. Los polvos químicos secos
•
•
•
•
•
•
tóxicos
Corrosivos
Aglomerarse
ser resistente a la humedad
tener resistencia eléctrica
ser compatible con uso de
espumas.
Taller Preventivo
Uso y Manejo de Extintores
19. AGENTES EXTINTORES
TIPOS DE POLVOS QUIMICOS.
•
Polvos Multi-Propósitos:
CLASE: A.B.C.
Compuesto: Fosfato Monoamonio.
Sulfato
Monoamónio
•
Polvos Convencionales:
CLASE: B.C.
Compuesto: Bicarbonato de Sodio.
Bícarbonato de
Potasio,
•
Polvos Especial:
CLASE : D.
Compuesto: Cloruro de Sodio.
Carbonato de
Sodio.
Compuestos de Grafito.
Taller Preventivo
Uso y Manejo de Extintores
19

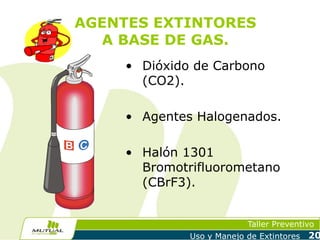

20. AGENTES EXTINTORES
A BASE DE GAS.
• Dióxido de Carbono
(CO2).
• Agentes Halogenados.
• Halón 1301
Bromotrifluorometano
(CBrF3).
Taller Preventivo
Uso y Manejo de Extintores
20
21. RECOMENDACIONES GENERALES
SOBRE EXTINTORES. NORMA
CHILENA N° 1433.
•
RCL
AH
I
A
CCO
IN
A
DEL
NA
E
C
AM
EXTINTOR
C
U
O ST
NR
M UTU AL DE SEGURI DAD
Ubicación: Los extintores se
deben colocar sobre muros
o columnas, colgados de sus
respectivos soportes en
lugares de fácil acceso.
Los extintores se colocarán
a una altura mínima de 20
cm. y a una máxima 1,30 m
medidos desde el suelo a la
base del extintor.
Taller Preventivo
Uso y Manejo de Extintores
21
22. RECOMENDACIONES GENERALES
SOBRE EXTINTORES. NORMA
CHILENA N° 1433.
EXTINTOR
C
IN
CO
EL
A
D
A
N
E
CAM
AR C
A HI
L
CO TRU
S
N
M UTU AL DE SEGURI DAD
Señalización: La ubicación
debe señalarse con símbolos
que identifiquen el tipo o
clase de fuego que
combaten.
En los grandes recinto
provistos de estanterías,
estos discos se deberán
colocar sobre las mismas.,
convenientemente ubicados
para que sean vistos desde
la mayor distancia posible.
Taller Preventivo
Uso y Manejo de Extintores
22
23. RECOMENDACIONES GENERALES
SOBRE EXTINTORES. NORMA
CHILENA N° 1433.
•
Distribución: El número total de extintores
dependerá de la densidad de la carga combustible
y que en ningún caso será superior a uno por cada
150 metros cuadrados o fracción de la superficie a
proteger (Decreto N° 594, Art. 44).
•
Los extintores portátiles de incendio se ubicarán
en sitios de fácil acceso y clara identificación,
libres de cualquier obstáculo, y estarán en
condiciones de funcionamiento máximo.
•
Deberán estar a una distancia máxima de 23
metros del lugar habitual de algún trabajador
(Decreto N° 594, Art. 47).
Taller Preventivo
Uso y Manejo de Extintores
23
24. RECOMENDACIONES GENERALES
SOBRE EXTINTORES. NORMA
CHILENA N° 1433.
• Rotulación de extintores:
Naturaleza del agente de extinción.
Clases de fuego (NCH N° 934).
Simbología correspondiente.
Descripción gráfica y literal de la forma de
operar el extintor.
Recomendaciones.
Advertencias sobre uso (s) no recomendados.
Nombre o razón social del fabricante o
importador.
Taller Preventivo
Uso y Manejo de Extintores
24

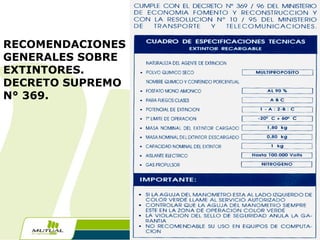

26. RECOMENDACIONES GENERALES
SOBRE EXTINTORES. DECRETO
SUPREMO N° 369.
• Características técnicas de
extintores:
Naturaleza del agente de extinción.
Nombre químico y contenido porcentual.
Potencial de extinción.
Temperaturas límite de operación (grados
°C).
Masa del extintor cargado (Kg.)
Nombre o Razón social del fabricante o
importador.
Taller Preventivo
Uso y Manejo de Extintores
26
28. RECOMENDACIONES GENERALES
SOBRE EXTINTORES. DECRETO
SUPREMO N° 369.
•
SERVICIO TECNICO
EXTINTORES XYZ LTDA.
ULTIMA CARGA
ULTIMA MANTENCION
02
02
AV. MATTA 7777, SANTIAGO
FONO: 246 99 99 FAX: 246 99 99
Los extintores
deberán ser
sometidos a
revisión, control y
mantención
preventiva por lo
menos una vez al
año, de acuerdo a
lo indicado con el
Decreto Supremo
N° 369 de 1996.
Taller Preventivo
Uso y Manejo de Extintores
28

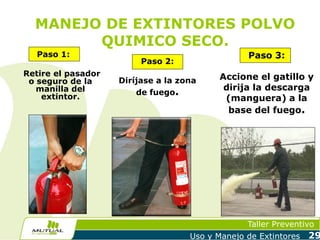

29. MANEJO DE EXTINTORES POLVO
QUIMICO SECO.
Paso 1:
Retire el pasador
o seguro de la
manilla del
extintor.
Paso 3:
Paso 2:
Diríjase a la zona
de fuego.
Accione el gatillo y
dirija la descarga
(manguera) a la
base del fuego.
Taller Preventivo
Uso y Manejo de Extintores
29
30. MANEJO DE EXTINTORES
DIOXIDO DE CARBONO.
Carga de
CO2 Líquido
Tubo Sifón
Manilla de
Accionamiento
Corneta de
Descarga
Taller Preventivo
Uso y Manejo de Extintores
30
31. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
1. Acercarse a favor del viento, para
que este aleje el humo y aumente el
alcance de extinción. Si hay mucho
calor usar cortina de P.Q.S. Como
protección.
VIENTO
Taller Preventivo
Uso y Manejo de Extintores
31
32. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
2. Atacar primero el borde mas cercano
para
alejar
las
llamas. Mantener
descarga máxima. Dirigir el chorro a la
base de la llama. El fuego avanza si se
aplica en forma intermitente.
Taller Preventivo
Uso y Manejo de Extintores
32
33. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
3. Barrer rápidamente la tobera de lado a
lado abanicando. Atacar toda la parte
frontal del fuego antes de avanzar,
para evitar quedar atrapado.
Taller Preventivo
Uso y Manejo de Extintores
33
34. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
4. Mantenerse lo suficiente apartado
del fuego para asegurarse que la
cortina de polvo abarque más, pues al
atacar una pequeña parte aumenta el
peligro de quedar atrapado por atrás.
Taller Preventivo
Uso y Manejo de Extintores
34
35. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
5.
Las
cañerías
presurizadas
deben atacarse en
el ángulo recto de
la filtración. El flujo
de liquido debe ser
cortado
para
minimizar
los
riesgos
de
explosión.
Taller Preventivo
Uso y Manejo de Extintores
35
36. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
6. Cuando el fuego esta extinguido, se
recomienda verificar
que no haya
reignición. Si hay cenizas ardiendo,
aplicar nuevamente el polvo químico
seco.
Taller Preventivo
Uso y Manejo de Extintores
36
37. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
7. Los fuegos que involucran productos
o
líquidos combustibles
deben ser
extinguidos;
primero el derrame
inferior y luego el resto del fuego.
Taller Preventivo
Uso y Manejo de Extintores
37
38. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
8. Es conveniente dejar una buena capa
de polvo químico seco sobre los
escombros para evitar su reignición.
Taller Preventivo
Uso y Manejo de Extintores
38
39. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
9. Una vez que las llamas han sido
extinguidas, el operador debe separar
con
algún elemento los escombros
para aumentar
el
enfriamiento
y
reducir
las
posibilidades
de
reignición.
Taller Preventivo
Uso y Manejo de Extintores
39
40. TECNICAS PARA COMBATIR
FUEGOS INCIPIENTES.
10. Después que los escombros han
sido
esparcidos,
se
pueden
usar
descargas intermitentes de P. Q. S. para
enfriar y así lograr disminuir el calor y
por consiguiente la extinción.
Taller Preventivo
Uso y Manejo de Extintores
40
41. ANTES DE LA ELECCIÓN DE UN EXTINTOR
ES IMPORTANTE SABER
• La naturaleza de los combustibles
presentes.
• Las condiciones ambientales del lugar
donde va situarse el extintor.
• Quien utilizara el extintor
• Si existen sustancias químicas en la
zona, que puedan reaccionar
negativamente con el agente extintor.
Taller Preventivo
Uso y Manejo de Extintores
42. INSPECCIÓN DE EXTINTORES
•
•
•
•
•
•
•
•
A.- EL EXTINTOR ESTA EN EL LUGAR INDICADO
B.- ES VISIBLE
C.- FÁCIL ACCESO ( No esta Obstruido)
D.- NO HAYA SIDO ACTIVADO
E.- NO HA SIDO MANIPULADO
F.- NO PRESENTA NINGÚN TIPO DE DETERIORO
G.- MANÓMETRO INDIQUE BUENA PRESIÓN
H.- VERIFICAR LA TARJETA DE MANTENIMIENTO
Taller Preventivo
Uso y Manejo de Extintores
44. ¿QUE HACER
EN CASO DE INCENDIO ?
a) DE LA ALARMA AL DETECTAR EL
FUEGO.
b) UTILICE EL EXTINTOR ADECUADO
SEGUN LA CLASE DE FUEGO...
...¡SI SABE USARLO !
c)
SI NO PUEDE CONTROLAR EL
FUEGO , ABANDONE RAPIDAMENTE
EL LUGAR.
LOS EXTITORES SOLO SIRVEN PARA
APAGAR FUEGOS PEQUEÑOS
Taller Preventivo
Uso y Manejo de Extintores
46. “Recuerda que los
extintores están
diseñadas para
apagar FUEGOS
INCIPIENTES”
“Siempre solicite
asistencia a BOMBEROS
de su sector”
Taller Preventivo
Uso y Manejo de Extintores
46
