El documento presenta información sobre algoritmos y estructuras de control, incluyendo definiciones de algoritmo, esquema, estructuras condicionales, cíclicas y repetitivas. Explica conceptos como variables de control, acumuladores y diferentes tipos de ciclos y condiciones. Incluye ejemplos para ilustrar cada tipo de estructura.

1. Esquema que representa de manera simplificada una idea.

2. 1. Cuántos procedimientos se pueden presentar
para la preparación de un arroz con pollo?
2. Cuántos estudiantes en la universidad ve usted
que se hayan vestido exactamente igual a usted
el día de hoy?
Cada individuo diseña un algoritmo diferente para
realizar el proceso, pero llegan al mismo objetivo.

3. Nacen de la necesidad de “estandarizar” la lógica y el
pensamiento humano, por medio de estructuras
básicas.

4. Si queremos realizar el algoritmo preparar un café (asumiendo que
los ingredientes están en la cocina) Entonces…
Algoritmo para preparar un café
Inicio
Dirigirnos a la cocina
Colocar la cafetera con agua en la estufa,
Prender la estufa,
Abrir la alacena
Agregar café y azúcar al gusto,
Esperar a que el agua alcance el punto de
ebullición,
Servir,
Fin
La anterior es una estructura de secuencia, va una acción tras
otra… fijémonos.. . El orden de los factores si altera el resultado.

5. Ejemplo:
Se desea encontrar la longitud y el área de un círculo.
1. Identificar los datos de entrada
2. Identificar los datos de salida
3. Cual sería el proceso?
4. Identificar las variables necesarias y su tipo.
5. Mostrar la respuesta
NO esta de mas agregar – Identifique la estructura a emplear....

6. Ejemplo:
Se desea encontrar la longitud y el área de un círculo.
1. Datos de entrada: Radio
2. Datos de salida: Longitud y Área
3. Proceso: Longitud = 2 pi * R
Área = pi * Radio ^ 2
4. Variables y constantes necesarias
Radio (R), Longitud (L), Área (A), Pi (Constante 3,1416)
5. Respuesta: L , R

7. Siempre que se
toma una
decisión se
depende de una
condición, que
nos permite
elegir un camino
a tomar.
Algoritmo Ir a ciclo vía a caminar
Inicio
Levantarnos y entrar al baño,
Colocarnos la ropa adecuada,
Prepararnos para salir,
Llegar a la salida de nuestra casa,
Si el clima es el adecuado
Salir hacia la ciclo vía,
Sino
Regresar a la habitación,
Ver televisión
Fin
La condición regula las acciones que vienen después y que
dependen del Si condicional inicial.

8. De la anterior diapositiva se deduce que una decisión completa
o compuesta debe estar formada por:
•Una pregunta (evaluar la condición)
•Grupo de tareas a realizar si la condición es verdadera
•Grupo de tareas a realizar si la condición es falsa (opcional).

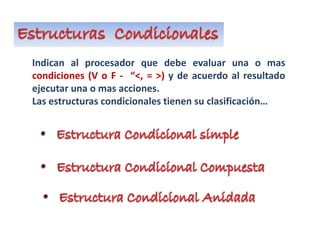

9. Indican al procesador que debe evaluar una o mas
condiciones (V o F - “<, = >) y de acuerdo al resultado
ejecutar una o mas acciones.
Las estructuras condicionales tienen su clasificación…

10. Estructura Condicional simple: Realiza tareas cuando la condición es
verdadera; si la condición es falsa, no hace nada.
Indican al procesador que debe evaluar una condición (V o F - “<, =
>) y de acuerdo al resultado ejecutar una acción.
Las estructuras condicionales tienen su clasificación…
A > B
Acción
si no Ejemplo:
Diseñe un algoritmo, que tome
la calificación de un alumno en
un corte y escriba "Aprobado"
si la calificación es mayor o
igual a 3,0.

11. Estructura Condicional Compuesta: Realiza tareas
independientemente de que la condición sea verdadera o falsa
AcciónAcción
A > B
si no Ejemplo:
Se tiene el sueldo de un
trabajador, aumentar el 5% si
su sueldo es menor a $600.000
y 12% en caso contrario.
Imprimir el nuevo sueldo.

12. Estructura Condicional
Anidada: En esta, la
evaluación de la primera
condición nos lleva a
evaluar otra proposición,
que puede requerir de
otra evaluación hasta
agotar todas las
condiciones. (mejor
miremos la grafica).
A , B
A = B
si no
A > B
Inicio
Fin
si no
Son =s
A B
Ejemplo:
Tenemos a: A, B y C números enteros diferentes, construir un
algoritmo para escribir estos números en forma descendente

13. También llamadas cíclicas, para la solución de los problemas que
requieren de este tipo de estructura es necesario realizar el
mismo conjunto de acciones una determinada cantidad de
veces. Dicha cantidad puede ser fija (determinada en el
problema) o variable (si esta determinada por algún dato dentro
del programa). Los ciclos pueden ser:
Nota: Todo ciclo es
controlado por una
variable, esta tiene tres (3)
momentos:
Donde se inicia.
Donde se evalúa.
Donde se actualiza.

14. •Es una variable de memoria inicializada de acuerdo a
la necesidad del programa, que controla la cantidad de
veces que se repite un ciclo.
Contador = Contador + Constante
Para trabajar adecuadamente con las estructuras es
repetitivas es necesario conocer estos conceptos
•Es una variable numérica que se incrementa o
decrementa en un valor constante (que se vuelve a
guardar en la misma variable).
C = C + 1

15. Es una variable que forma parte de una formula y cuya
misión es almacenar datos variables (sumas sucesivas),
tantas veces como lo requiera un contador de ciclos.
Acumulador = Acumulador + Variable
Es una variable que Incrementa o decrementa su
contenido en cantidades variables.
Devengado = Devengado + AuxTransp
Ejemplo: Obtener el promedio ponderado de 4 notas de
un estudiante (notas de 0 a 5.0)

16. En esta estructura se
ejecuta un grupo de tareas,
una cantidad de veces
determinada por el usuario
o el programador, para lo
cual una variable aumenta
o disminuye (paso). Sin
paso avanza de uno en uno.
Var  Exp 1 hasta Exp
2 paso Exp 3
Grupo de
instrucciones
Ejemplo:
Calcule el promedio de una clase de 10 estudiantes de
programación, a los cuales se les practico un examen y fue
calificado con notas en rango de 0 a 5,0

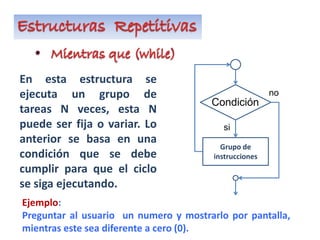

17. Condición
no
Grupo de
instrucciones
si
En esta estructura se
ejecuta un grupo de
tareas N veces, esta N
puede ser fija o variar. Lo
anterior se basa en una
condición que se debe
cumplir para que el ciclo
se siga ejecutando.
Ejemplo:
Preguntar al usuario un numero y mostrarlo por pantalla,
mientras este sea diferente a cero (0).

18. Repite un proceso cierta
cantidad de veces, lo hace
hasta que la condición se
cumple (no mientras como la
anterior), y permite realizar el
proceso al menos una vez,
notemos que la condición esta
al final del proceso.
Condición
no si
Grupo de
instrucciones
Ejemplo:
Mostrar por pantalla los números pares que se encuentren
en el rango de 0 a 20.

19. Usando una estructura
Mientras, realizar un
algoritmo que escriba
los números de uno en
uno hasta 10
Cont: Entero
Cont  1
Cont <= 10
Cont
Cont=Cont+1
Inicio
Fin

20. Es una herramienta que nos ayuda a comprender que
hace el algoritmo sin ejecutarlo o ejecutándolo a mano.
