Los sistemas pasivos para captar más calor incluyen: 1) Muros de acumulación que captan la radiación solar y la transfieren al interior a través de la conducción de calor. 2) Invernaderos adosados que captan calor solar y lo transfieren al interior por convección. 3) Techos de acumulación que captan calor solar en ciertas latitudes.

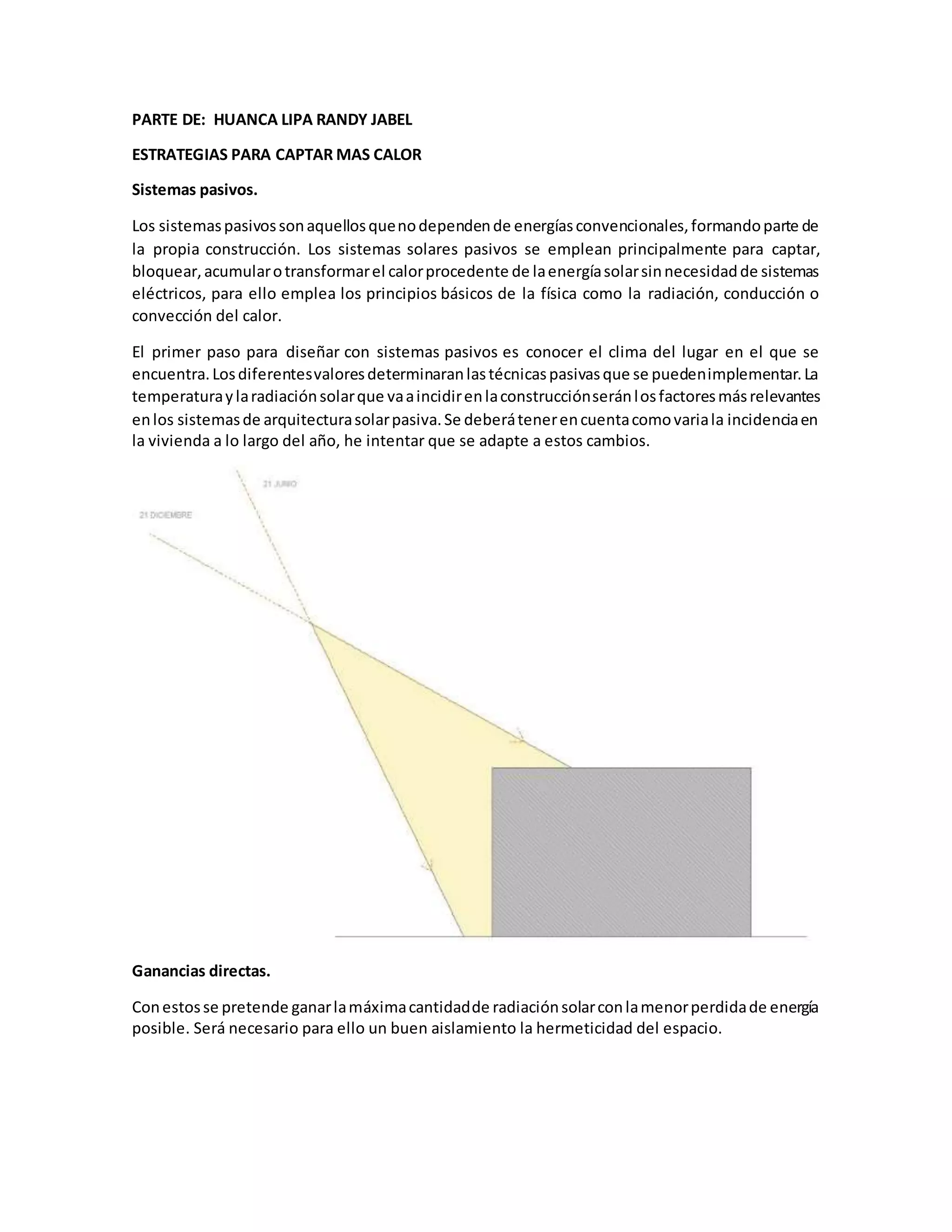

1. PARTE DE: HUANCA LIPA RANDY JABEL
ESTRATEGIAS PARA CAPTAR MAS CALOR
Sistemas pasivos.
Los sistemaspasivossonaquellosquenodependende energíasconvencionales,formandoparte de
la propia construcción. Los sistemas solares pasivos se emplean principalmente para captar,
bloquear,acumularotransformarel calorprocedente de laenergíasolarsinnecesidadde sistemas
eléctricos, para ello emplea los principios básicos de la física como la radiación, conducción o
convección del calor.
El primer paso para diseñar con sistemas pasivos es conocer el clima del lugar en el que se
encuentra.Losdiferentesvaloresdeterminaranlastécnicaspasivasque se puedenimplementar.La
temperaturaylaradiaciónsolarque vaaincidirenlaconstrucciónseránlosfactoresmásrelevantes
enlos sistemasde arquitecturasolarpasiva.Se deberátenerencuentacomovariala incidenciaen
la vivienda a lo largo del año, he intentar que se adapte a estos cambios.
Ganancias directas.
Conestosse pretende ganarlamáximacantidadde radiaciónsolarconlamenorperdidade energía
posible. Será necesario para ello un buen aislamiento la hermeticidad del espacio.

2. Dentro de esta tipología el sistema más sencillo es la captación a través de zonas acristaladas, es
decir, atravésde lasventanas.Lassuperficiesde lasmismassondimensionadassegúnlaorientación
en la que se encuentre y la demanda requerida en el interior.
Para que este sistemaalcance todosu potencial se recomiendaque loselementosque recibiránla
incidenciaseanelementosmasivosconellose conseguiráque librenel calorde maneraprolongada
en el tiempo, según lo requerido se debe seleccionar el material que más se adecue.
Por el contrario, en climas cálidos es conveniente el bloqueode estas entradas de radiación. Para
evitar que entre la radiación y siga entrando luz natural a la vivienda se pueden emplear diversos
elementos de protección.
Estos elementos pueden ser aleros, sistemas de lamas, pérgolas, toldos o vegetación en las
inmediaciones a la vivienda. Los materiales y su color pueden ayudar reflectando la radiación, un
ejemplo de ello es el color blanco que se ha empleado de manera tradicional en diferenteszonas
como la mediterráneayque puedenconllevarunahorro de aproximadamente el 20% en sistemas
de refrigeración.

3. GANANCIA DIRECTA
Es el sistema más sencillo e implica la captación de la energía del sol por superficiesvidriadas que
sondimensionadasparacadaorientaciónyenfunciónde lasnecesidadesdecalordeledificioolocal
a climatizar.
MURO DE ACUMULACIÓN NO VENTILADO
TambiénconocidocomoMuroTrombe,esunmuroconstruidoenpiedra,ladrillos,hormigónohasta
agua pintado de negro o de un color muy oscuro en la cara exterior.
Para mejorar la captación se aprovecha una propiedad del vidrio que es la de generar un efecto
invernadero,enel cual laluzvisibleatraviesael vidrioyal llegarel murolocalientaemitiéndoseen
este procesounacantidad deradiacióninfrarrojaque escontenidaporel vidrio.Poreste motivose
eleva la temperatura de la cámara de aire existente entre el muro y el vidrio.

4. MURO DE ACUMULACIÓN VENTILADO
Similar al anterior pero incorpora orificios en la parte superior e inferior
para facilitar la transferencia de calor entre el muro y el ambiente
mediante convección que se suma al aporte por radiación.
INVERNADERO ADOSADO
Consisten en recintos acristalados cerrados construidos en la cara sur (para el hemisferio norte y
norte parael hemisferiosur) del edificio.Dependiendodelclimaydel usoaque se ledestine,puede
haberunmurode separaciónconlaparte habitadadel edificiouotrotipode almacenamiento.Sirve

5. para estabilizar la temperatura tanto en el invernadero como en la vivienda. En algunos casos el
invernaderose utilizaparadar unprecalentamientoal aire que penetraen el interior del edificio.
La temperaturaensuinteriorpuedesufrirgrandesvariacionesentreel díaylanoche,poresonoes
muy útil como vivienda, si no se utiliza un control adecuado que puede consistir en unas simples
persianas para el período nocturno o la utilización de un calentamiento auxiliar.
Los invernaderospuedenadoptarunaampliagamade formasgeométricas,conlascuatro paredes
acristaladas (incluyendo el techo), o bien las laterales opacas. Con el fin de aprovechar la energía
calorífica acumulada en el invernadero o galería, se pueden instalar ventiladores que impulsen el
aire hasta el interior de la vivienda.
Las ventajas del uso de los invernaderos y galerías acristaladas, reside en que el clima de las
viviendas mejora sensiblemente situando un recinto compensador entre el espacio habitado y el
exterior.Puedeocuparlatotalidado soloparte de la fachada sur del edificio,tantoenalturacomo
anchura, con lo que reduce la parte de la obra y las pérdidas por ventilación. Entre los
inconvenientes se pueden ver los problemas de sobrecalentamiento que se pueden presentar en
verano, las grandes oscilaciones que experimenta su temperatura interior y el costo de su
construcción que suele ser superior a las ganancias energéticas que proporciona, si no se
compensan con otras utilidades, tales como estancias en ciertos períodos del año.
TECHO DE ACUMULACIÓN DE CALOR
En ciertaslatitudesesposible usarlasuperficie deltechoparacaptar y acumularla energíadel sol.
Tambiénconocidoscomoestanquessolaresrequierendecomplejosdispositivosmóvilesparaevitar
que se escape el calor durante la noche.
CAPTACIÓN SOLAR Y ACUMULACIÓN CALOR
Es un sistema más complejo y permite combinar la ganancia directa por ventanas con colectores
solares de aire o agua caliente para acumularlo debajo del piso. Luego de modo similar al muro
acumuladorventiladose llevael caloral ambiente interior.Adecuadamente dimensionadopermite
acumular calor par siete o más días.
En casi todoslos casos se lospuede utilizarcomosistemasde refrescamientopasivoinvirtiendoel
sentido de funcionamiento.
A nivel internacional son reconocidos varios métodos para el pre dimensionamiento y
dimensionamientode losdiversossistemassolarespasivos.Entre losprincipalesse encuentranlos
modelos de Cociente carga colector [1] desarrollados por Douglas Balcomb,1 el Método Mazria
desarrollado por Edward Mazria y en casi todos los casos apoyados en las ecuaciones solares
fundamentales de Duffie&Beckman.2
Los métodos desarrolladospor Balcomb y por Mazria son modelos simplificadosde los complejos
fenómenos físicos y térmicos que suceden en un sistema solar pasivo en interacción con los
ambientesinterioryexterior.Sonprocedimientosque facilitanel pre-dimensionadorelativamente
rápidode un sistemapasivo,perosiempre se requeriráde unaverificaciónmediante unsistemade
simulación numérica en estado transitorio.

7. Ganancias indirectas.
Las ganancias indirectas son un factor importante en la arquitectura solar pasiva. Estos sistemas
convertirán la radicación solar en calor mediante la absorción de las superficies externas y
transmitiéndose a los espacios habitables por conducción.
La forma más común de obtener estas ganancias es con muros de un espesor entre 15 y 40 cm.
Estos deben ser de un material de elevada inercia térmica (ladrillo, hormigón,tierra, etc). La cara
exteriordel cerramientodebe serunasuperficie acristaladaque permitacrear una cámara de aire
cerrada. La superficie exterior tambiénpuede ser de materiales con elevada absortividad y baja
emisividad. El sistema más empleado es el muro trombe.

8. El murotrombe tambiénse sueleemplearconlacámaraventiladaconaberturasal espaciointerior.
En ocasiones estas incluso tienen la posibilidad del control de según se requiera. Esta variación
permite intercambios convectivos con el aire de la cámara y el espacio interior. Gracias al
intercambio la temperatura del espacio interior aumenta más rápidamente.
Ganancias aisladas.

9. Estas gananciasnormalmente se alcanzanenlaarquitecturasolarpasivaconla implementaciónde
invernaderos adosados. También se puede implementar en la cubierta. El sistema combina la
captación directa y el muro acumulador.
Normalmente losinvernaderosse suelencolocarenlafachadasur (norte parael hemisferiosur).El
espacio del invernadero permite una elevada captación de calor que se distribuirá por la vivienda
por convección.
El problemadel sistemaesque tambiénconllevagrandespérdidasal serel vidriounbuentransmisor
del calor.Estaspérdidassonmáscomunesenlanoche porlabajadade temperatura.Pararestringir
estas pérdidas pueden colocarse elementos como persianas o muros que separen el espacio del
invernadero del resto.

10. Al diseñar estos sistemas se debe tener en cuenta el entorno, así como las edificaciones más
inmediatas. Estos no solo pueden hacer que el sistema no funcione, sinoque pueden suponer un
ahorro económico.
El siguiente esquemamuestracomoincide el sol,la viviendapróximadeterminalaalturamás baja
de entrada.Esto permite determinarque no esnecesarioacristalartoda la pared.En ocasionesno
contemplar eso puede llegar incluso a ser contraproducente.
Además de la clasificación realizada se han de tener en cuenta diversos factores a la hora de
proyectar. Influirán la incidencia de sombra, las repercusiones micro climáticas inclusive la
distribución del espacio interior. Comprender todos los factores será fundamental para un
aprovechamiento adecuado de la energía.
Estos elementosdebenserconcebidosenlafase de diseñode unproyecto.Estono implicaque no
se puedan aplicar en edificios existente. Serán el estudio del entorno y del espacio los que
determinen que sistemas se pueden implementar.
La arquitectura solar pasiva aporta confort a la vivienda y disminuye el consumo eléctrico
convirtiéndola en imprescindible para concebir un diseño arquitectónico.
