Este documento describe diferentes elementos y conceptos relacionados con el movimiento a través del espacio en la arquitectura. Explica la aproximación y acceso a los edificios, las formas que pueden tomar las entradas, y diferentes configuraciones de recorridos como rectos, radiales, en espiral y en trama. También cubre las relaciones entre los recorridos y los espacios adyacentes, y cómo la forma del espacio de circulación se adapta a la dinámica de los recorridos.

1. ARQ. ALFREDO MUJICA
ARQ. GINO LEON

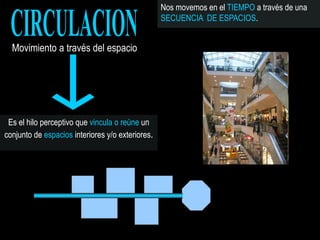

2. Movimiento a través del espacio
Es el hilo perceptivo que vincula o reúne un
conjunto de espacios interiores y/o exteriores.
Nos movemos en el TIEMPO a través de una
SECUENCIA DE ESPACIOS.

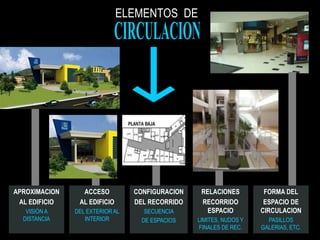

3. ELEMENTOS DE
ACCESO
AL EDIFICIO
DEL EXTERIOR AL
INTERIOR
APROXIMACION
AL EDIFICIO
VISIÓN A
DISTANCIA
RELACIONES
RECORRIDO
ESPACIO
LIMITES, NUDOS Y
FINALES DE REC.
FORMA DEL
ESPACIO DE
CIRCULACION
PASILLOS
GALERIAS, ETC.
CONFIGURACION
DEL RECORRIDO
SECUENCIA
DE ESPACIOS

4. APROXIMACION AL

5. APROXIMACION AL
Conduce directamente a la
entrada, el recorrido es axial.
El objetivo visual final es la
fachada y la entrada.

6. APROXIMACION AL
Enfatiza el efecto de
perspectiva en la fachada, la
secuencia de aproximación
se prolonga. La entrada
puede sobresalir a la fachada

7. APROXIMACION AL
Permite percibir la volumetría
del edificio al recorrerlo
externamente en la
secuencia de aproximación
hasta llegar a la entrada

8. ACCESO AL

9. ACCESO AL
La entrada a un espacio
interior o exterior implica
penetrar a través de un
plano vertical que
distingue a un espacio
del otro y separa el “aquí”
del “allí”

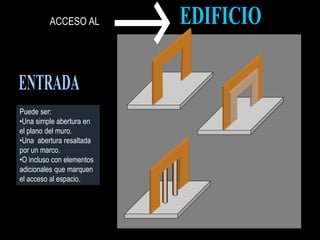

10. ACCESO AL
Puede ser:
•Una simple abertura en
el plano del muro.
•Una abertura resaltada
por un marco.
•O incluso con elementos
adicionales que marquen
el acceso al espacio.

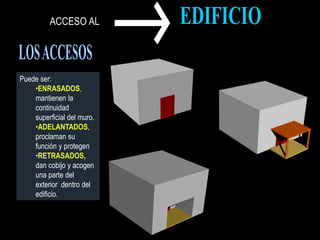

11. ACCESO AL
Puede ser:

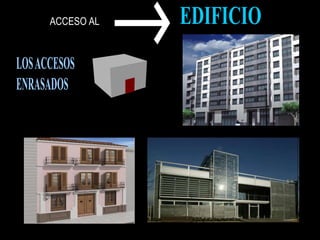

•ENRASADOS,
mantienen la
continuidad
superficial del muro.

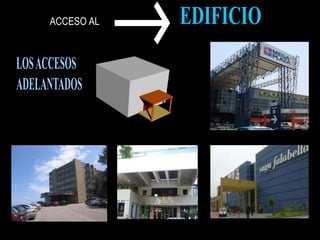

•ADELANTADOS,
proclaman su
función y protegen
•RETRASADOS,
dan cobijo y acogen
una parte del
exterior dentro del
edificio.

12. ACCESO AL

13. ACCESO AL

14. ACCESO AL

15. ACCESO AL
La forma del acceso se
contrapone a la de la fachada
para dar mayor fuerza al
conjunto.
La entrada puede estar
centrada o descentrada, esto
determina la disposición del
recorrido interno.
La entrada puede ser mas
ancha y baja que lo
esperado, o puede ser mas
estrecha e incluso mas
sinuosa y profunda.

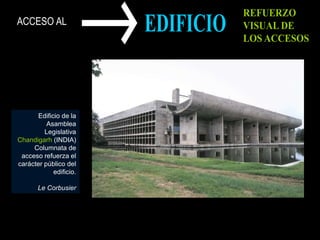

16. ACCESO AL
Edificio de la
Asamblea
Legislativa
Chandigarh (INDIA)
Columnata de
acceso refuerza el
carácter público del
edificio.
Le Corbusier

17. ACCESO AL
Edificio
Memorial John F.
Kennedy
Ubicado en Dallas
Texas
1970
Arquitecto
Philip Johnson

18. ACCESO AL
Edificio Este
Galería Nacional de
Arte
Ubicado en
Washington DC
1978
Arquitectos
I.M. Pei y otros

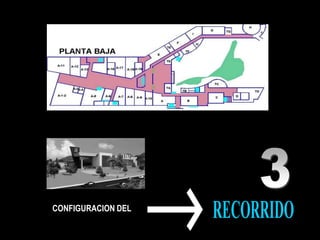

19. CONFIGURACION DEL

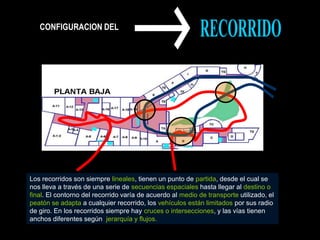

20. CONFIGURACION DEL
Los recorridos son siempre lineales, tienen un punto de partida, desde el cual se
nos lleva a través de una serie de secuencias espaciales hasta llegar al destino o
final. El contorno del recorrido varía de acuerdo al medio de transporte utilizado, el
peatón se adapta a cualquier recorrido, los vehículos están limitados por sus radio
de giro. En los recorridos siempre hay cruces o intersecciones, y las vías tienen
anchos diferentes según jerarquía y flujos.

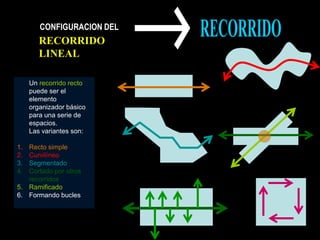

21. CONFIGURACION DEL
Un recorrido recto
puede ser el
elemento
organizador básico
para una serie de
espacios.
Las variantes son:
1. Recto simple
2. Curvilíneo
3. Segmentado
4. Cortado por otros
recorridos
5. Ramificado
6. Formando bucles

22. CONFIGURACION DEL
Un recorrido radial se compone de
circulaciones que se extienden desde un
punto central común hacia los extremos en
diferentes direcciones, o viceversa.
Las variantes son:
1. Recorrido radial centrípeto
2. Recorrido radial centrifugo

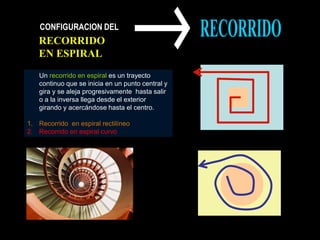

23. CONFIGURACION DEL
Un recorrido en espiral es un trayecto
continuo que se inicia en un punto central y
gira y se aleja progresivamente hasta salir
o a la inversa llega desde el exterior
girando y acercándose hasta el centro.
1. Recorrido en espiral rectilíneo
2. Recorrido en espiral curvo

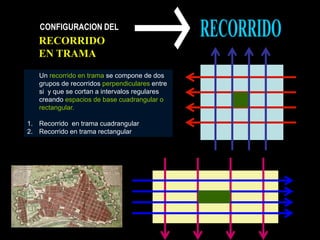

24. CONFIGURACION DEL
Un recorrido en trama se compone de dos
grupos de recorridos perpendiculares entre
si y que se cortan a intervalos regulares
creando espacios de base cuadrangular o
rectangular.
1. Recorrido en trama cuadrangular
2. Recorrido en trama rectangular

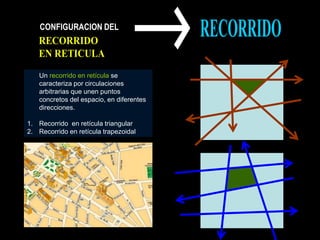

25. CONFIGURACION DEL
Un recorrido en retícula se
caracteriza por circulaciones
arbitrarias que unen puntos
concretos del espacio, en diferentes
direcciones.
1. Recorrido en retícula triangular
2. Recorrido en retícula trapezoidal

26. CONFIGURACION DEL
Un recorrido compuesto se
caracteriza por ser una
yuxtaposición de los modelos
anteriores, cuenta con centros de
actividad (nodos) que permiten
detenerse y descansar. Las vías
pueden tener diferentes jerarquías.

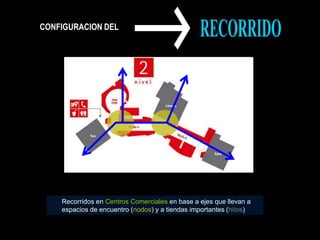

27. CONFIGURACION DEL
Recorridos en Centros Comerciales en base a ejes que llevan a
espacios de encuentro (nodos) y a tiendas importantes (hitos)

28. CONFIGURACION DEL
Recorridos
en Centros
Comerciales
en base a
ejes que
llevan a
espacios de
encuentro
(nodos) y a
tiendas
importantes
(hitos)

29. CONFIGURACION DEL
Recorridos
en Hotel y
Centro
Recreacional
en base a
ejes que
llevan a
espacios de
encuentro
(nodos) y a
tiendas
importantes
(hitos)

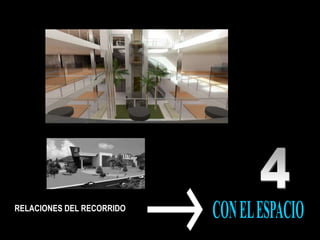

30. RELACIONES DEL RECORRIDO

31. RELACIONES DEL RECORRIDO
El recorrido tiene
su propio espacio
y los espacios
adyacentes se
mantienen
íntegros. El
recorrido es
flexible. A veces
se utiliza espacios
intermedios para
vincular el
recorrido con los
espacios de uso.

32. RELACIONES DEL RECORRIDO
El recorrido tiene
su propio espacio
y los espacios
adyacentes se
mantienen
íntegros. El
recorrido es
flexible. A veces
se utiliza espacios
intermedios para
vincular el
recorrido con los
espacios de uso.

33. RELACIONES DEL RECORRIDO
La situación del
espacio,
determina la
relación entre el
recorrido y su
espacio,
se usa para la
aproximación y el
acceso a
espacios
funcionales

34. RELACIONES DEL RECORRIDO
Los patios
interiores se
relacionan con
los recorridos
periféricos y
las escaleras.

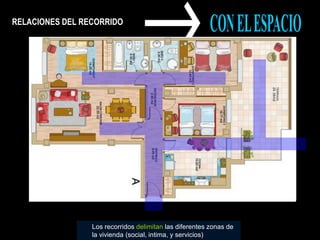

35. RELACIONES DEL RECORRIDO
Los recorridos delimitan las diferentes zonas de
la vivienda (social, intima, y servicios)

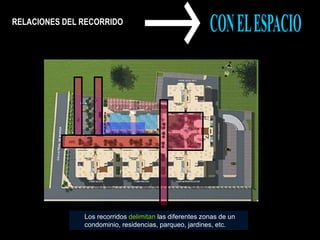

36. RELACIONES DEL RECORRIDO
Los recorridos delimitan las diferentes zonas de un
condominio, residencias, parqueo, jardines, etc.

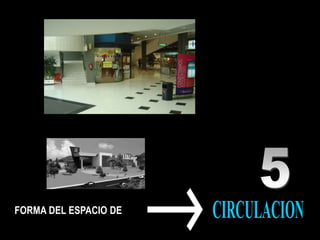

37. FORMA DEL ESPACIO DE

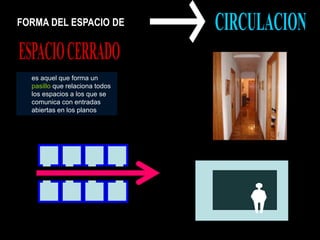

38. FORMA DEL ESPACIO DE
es aquel que forma un
pasillo que relaciona todos
los espacios a los que se
comunica con entradas
abiertas en los planos

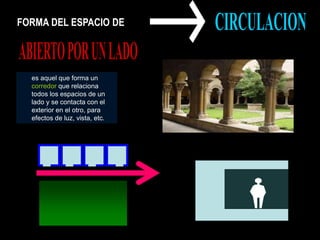

39. FORMA DEL ESPACIO DE
es aquel que forma un
corredor que relaciona
todos los espacios de un
lado y se contacta con el
exterior en el otro, para
efectos de luz, vista, etc.

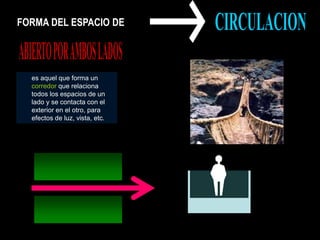

40. FORMA DEL ESPACIO DE
es aquel que forma un
corredor que relaciona
todos los espacios de un
lado y se contacta con el
exterior en el otro, para
efectos de luz, vista, etc.

41. FORMA DEL ESPACIO DE
El ancho y el alto del
espacio de circulación es
de acuerdo a la intensidad
de circulación. La altura de
estos espacios es
proporcional al numero de
ocupantes, al uso y la
jerarquía.

42. FORMA DEL ESPACIO DE
El espacio de circulación
se adapta a la dinámica de
los recorridos.

43. FORMA DEL ESPACIO DE
El espacio de circulación
se adapta a la dinámica de
los recorridos.

44. FORMA DEL ESPACIO DE
El espacio de circulación
se adapta a la dinámica de
los recorridos.
