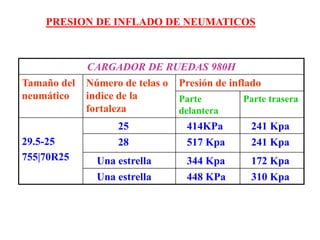

3. PRESION DE INFLADO DE NEUMATICOS
CARGADOR DE RUEDAS 980H
Tamaño del
neumático
Número de telas o
indice de la
fortaleza
Presión de inflado
Parte
delantera
Parte trasera
29.5-25
755|70R25
25 414KPa 241 Kpa
28 517 Kpa 241 Kpa
Una estrella 344 Kpa 172 Kpa
Una estrella 448 KPa 310 Kpa

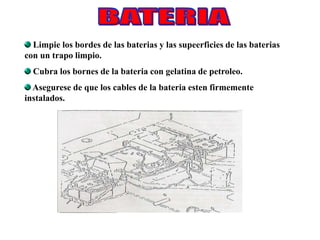

4. Limpie los bordes de las baterias y las supeerficies de las baterias
con un trapo limpio.
Cubra los bornes de la bateria con gelatina de petroleo.
Asegurese de que los cables de la bateria esten firmemente
instalados.

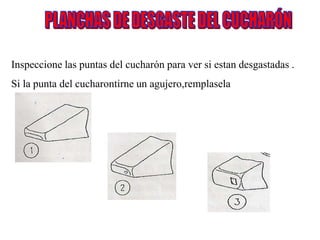

5. Inspeccione las puntas del cucharón para ver si estan desgastadas .
Si la punta del cucharontirne un agujero,remplasela

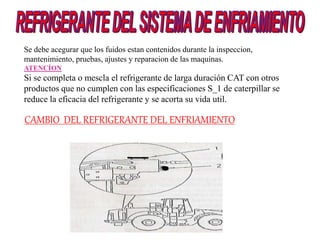

6. Se debe acegurar que los fuidos estan contenidos durante la inspeccion,
mantenimiento, pruebas, ajustes y reparacion de las maquinas.
ATENCÍON
Si se completa o mescla el refrigerante de larga duración CAT con otros
productos que no cumplen con las especificaciones S_1 de caterpillar se
reduce la eficacia del refrigerante y se acorta su vida util.
CAMBIO DEL REFRIGERANTE DEL ENFRIAMIENTO

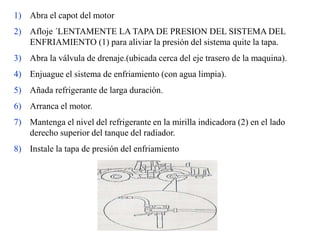

7. 1) Abra el capot del motor
2) Afloje ´LENTAMENTE LA TAPA DE PRESION DEL SISTEMA DEL
ENFRIAMIENTO (1) para aliviar la presión del sistema quite la tapa.
3) Abra la válvula de drenaje.(ubicada cerca del eje trasero de la maquina).
4) Enjuague el sistema de enfriamiento (con agua limpia).
5) Añada refrigerante de larga duración.
6) Arranca el motor.
7) Mantenga el nivel del refrigerante en la mirilla indicadora (2) en el lado
derecho superior del tanque del radiador.
8) Instale la tapa de presión del enfriamiento

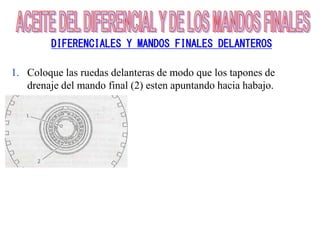

8. DIFERENCIALES Y MANDOS FINALES DELANTEROS
1. Coloque las ruedas delanteras de modo que los tapones de
drenaje del mando final (2) esten apuntando hacia habajo.

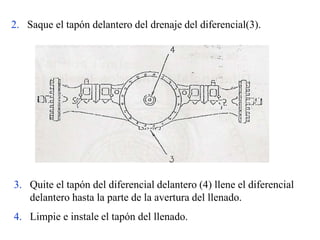

9. 2. Saque el tapón delantero del drenaje del diferencial(3).
3. Quite el tapón del diferencial delantero (4) llene el diferencial
delantero hasta la parte de la avertura del llenado.
4. Limpie e instale el tapón del llenado.

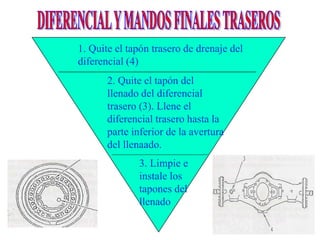

10. 1. Quite el tapón trasero de drenaje del
diferencial (4)
2. Quite el tapón del
llenado del diferencial
trasero (3). Llene el
diferencial trasero hasta la
parte inferior de la avertura
del llenaado.
3. Limpie e
instale los
tapones del
llenado

11. Limpie todas las conexiones de engrase antes de aplicar el
lubricante.
Aplique lubricante a travez de una conexíón de engrase en la
estria del eje motriz.

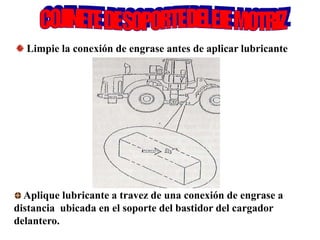

12. Limpie la conexión de engrase antes de aplicar lubricante
Aplique lubricante a travez de una conexión de engrase a
distancia ubicada en el soporte del bastidor del cargador
delantero.

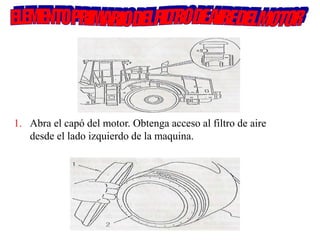

13. 1. Abra el capó del motor. Obtenga acceso al filtro de aire
desde el lado izquierdo de la maquina.

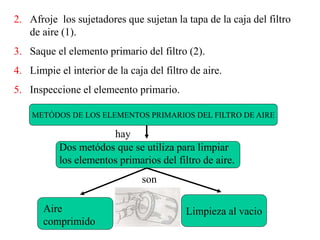

14. 2. Afroje los sujetadores que sujetan la tapa de la caja del filtro
de aire (1).
3. Saque el elemento primario del filtro (2).
4. Limpie el interior de la caja del filtro de aire.
5. Inspeccione el elemeento primario.
METÓDOS DE LOS ELEMENTOS PRIMARIOS DEL FILTRO DE AIRE
Dos metódos que se utiliza para limpiar
los elementos primarios del filtro de aire.
Limpieza al vacio
Aire
comprimido
hay
son

15. Remplace siempre el elemento secundario del filtro.
No intente limpiarlo y volver a usarlo

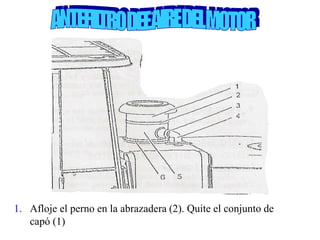

16. 1. Afloje el perno en la abrazadera (2). Quite el conjunto de
capó (1)

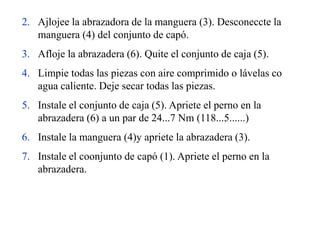

17. 2. Ajlojee la abrazadora de la manguera (3). Desconeccte la
manguera (4) del conjunto de capó.
3. Afloje la abrazadera (6). Quite el conjunto de caja (5).
4. Limpie todas las piezas con aire comprimido o lávelas co
agua caliente. Deje secar todas las piezas.
5. Instale el conjunto de caja (5). Apriete el perno en la
abrazadera (6) a un par de 24...7 Nm (118...5......)
6. Instale la manguera (4)y apriete la abrazadera (3).
7. Instale el coonjunto de capó (1). Apriete el perno en la
abrazadera.

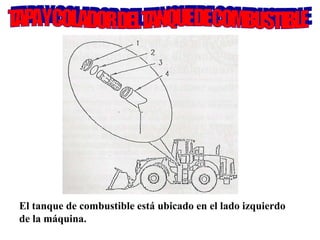

18. El tanque de combustible está ubicado en el lado izquierdo
de la máquina.

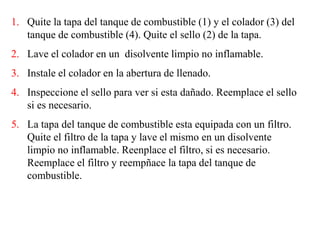

19. 1. Quite la tapa del tanque de combustible (1) y el colador (3) del
tanque de combustible (4). Quite el sello (2) de la tapa.
2. Lave el colador en un disolvente limpio no inflamable.
3. Instale el colador en la abertura de llenado.
4. Inspeccione el sello para ver si esta dañado. Reemplace el sello
si es necesario.
5. La tapa del tanque de combustible esta equipada con un filtro.
Quite el filtro de la tapa y lave el mismo en un disolvente
limpio no inflamable. Reenplace el filtro, si es necesario.
Reemplace el filtro y reempñace la tapa del tanque de
combustible.

20. La válvula del drenaje del tanque de combustible se encuentra en el lado
izquierda de la máquina, debajo del tanque de combustible.
1. Abra la válvula de drenaje del tanque de combustible. Deje que
el agua y el sedimiento drenen en un recipiente adecuado.
2. Cierre la válvula de drenaje del combustible.

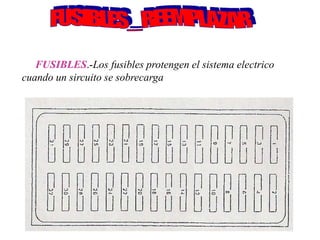

21. FUSIBLES.-Los fusibles protengen el sistema electrico
cuando un sircuito se sobrecarga

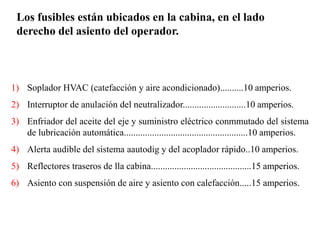

22. Los fusibles están ubicados en la cabina, en el lado
derecho del asiento del operador.
1) Soplador HVAC (catefacción y aire acondicionado)..........10 amperios.
2) Interruptor de anulación del neutralizador...........................10 amperios.
3) Enfriador del aceite del eje y suministro eléctrico conmmutado del sistema
de lubricación automática.....................................................10 amperios.
4) Alerta audible del sistema aautodig y del acoplador rápido..10 amperios.
5) Reflectores traseros de lla cabina...........................................15 amperios.
6) Asiento con suspensión de aire y asiento con calefacción.....15 amperios.

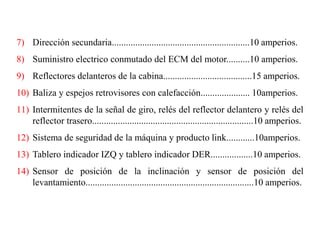

23. 7) Dirección secundaria...........................................................10 amperios.
8) Suministro electrico conmutado del ECM del motor..........10 amperios.
9) Reflectores delanteros de la cabina......................................15 amperios.
10) Baliza y espejos retrovisores con calefacción..................... 10amperios.
11) Intermitentes de la señal de giro, relés del reflector delantero y relés del
reflector trasero.....................................................................10 amperios.
12) Sistema de seguridad de la máquina y producto link............10amperios.
13) Tablero indicador IZQ y tablero indicador DER..................10 amperios.
14) Sensor de posición de la inclinación y sensor de posición del
levantamiento........................................................................10 amperios.

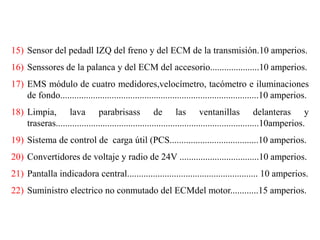

24. 15) Sensor del pedadl IZQ del freno y del ECM de la transmisión.10 amperios.
16) Senssores de la palanca y del ECM del accesorio.....................10 amperios.
17) EMS módulo de cuatro medidores,velocímetro, tacómetro e iluminaciones
de fondo.....................................................................................10 amperios.
18) Limpia, lava parabrisass de las ventanillas delanteras y
traseras.......................................................................................10amperios.
19) Sistema de control de carga útil (PCS......................................10 amperios.
20) Convertidores de voltaje y radio de 24V ..................................10 amperios.
21) Pantalla indicadora central........................................................ 10 amperios.
22) Suministro electrico no conmutado del ECMdel motor............15 amperios.

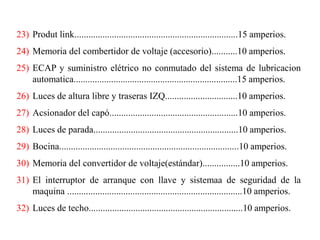

25. 23) Produt link......................................................................15 amperios.
24) Memoria del combertidor de voltaje (accesorio)...........10 amperios.
25) ECAP y suministro elétrico no conmutado del sistema de lubricacion
automatica......................................................................15 amperios.
26) Luces de altura libre y traseras IZQ...............................10 amperios.
27) Acsionador del capó.......................................................10 amperios.
28) Luces de parada..............................................................10 amperios.
29) Bocina.............................................................................10 amperios.
30) Memoria del convertidor de voltaje(estándar)................10 amperios.
31) El interruptor de arranque con llave y sistemaa de seguridad de la
maquina ...........................................................................10 amperios.
32) Luces de techo..................................................................10 amperios.

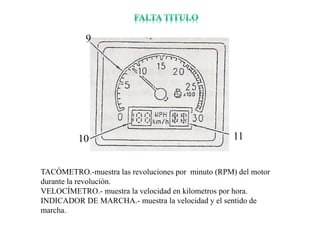

26. TACÓMETRO.-muestra las revoluciones por minuto (RPM) del motor
durante la revolución.
VELOCÍMETRO.- muestra la velocidad en kilometros por hora.
INDICADOR DE MARCHA.- muestra la velocidad y el sentido de
marcha.
9
11
10

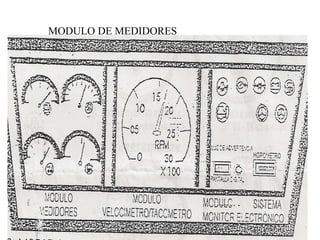

27. MODULO DE MEDIDORES
