ELEMENTOS
DEL MAPA

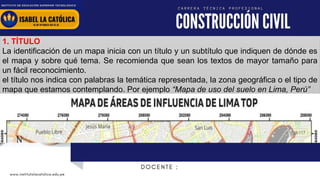

1. TÍTULO
La identificación de un mapa inicia con un título y un subtítulo que indiquen de dónde es
el mapa y sobre qué tema. Se recomienda que sean los textos de mayor tamaño para
un fácil reconocimiento.
el título nos indica con palabras la temática representada, la zona geográfica o el tipo de
mapa que estamos contemplando. Por ejemplo “Mapa de uso del suelo en Lima, Perú”

2. ORIENTACION O NORTE
MAGNETICO
El norte suele estar presente en la
mayoría de los mapas, generalmente
indica los principales puntos
cardinales. Usualmente, se ubican
en una esquina del mapa con el fin
de indicar a qué dirección se está
mirando el mapa, y orientar al lector.
Existen diferentes tipos de nortes.

3. LOCALIZACION:
Todo mapa debe llevar una cuadrícula
de coordenadas también conocida
como grilla con etiquetas en los
bordes que muestran los valores
respectivos. En el caso de
coordenadas geográficas está
formada por líneas verticales y
horizontales dispuestas cada
kilómetro según una proyección UTM.

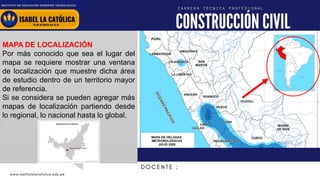

MAPA DE LOCALIZACIÓN
Por más conocido que sea el lugar del
mapa se requiere mostrar una ventana
de localización que muestre dicha área
de estudio dentro de un territorio mayor
de referencia.
Si se considera se pueden agregar más
mapas de localización partiendo desde
lo regional, lo nacional hasta lo global.

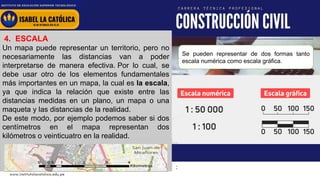

4. ESCALA
Un mapa puede representar un territorio, pero no
necesariamente las distancias van a poder
interpretarse de manera efectiva. Por lo cual, se
debe usar otro de los elementos fundamentales
más importantes en un mapa, la cual es la escala,
ya que indica la relación que existe entre las
distancias medidas en un plano, un mapa o una
maqueta y las distancias de la realidad.
De este modo, por ejemplo podemos saber si dos
centímetros en el mapa representan dos
kilómetros o veinticuatro en la realidad.
Se pueden representar de dos formas tanto
escala numérica como escala gráfica.

5. LEYENDA
Otro de los elementos fundamentales para la
interpretación de un mapa es la leyenda, la
cual nos permite precisar el significado de los
diferentes símbolos que hemos empleado para
representar elementos concretos.
Sirven para representar toda la información del
mapa de manera simple y entendible para el
lector. Normalmente, se realiza dentro de un
cuadro a un lado del mapa realizado. Haciendo
referencia al símbolo utilizado y su respectivo
significado, tú mismo puedes escoger la
información que deseas visualizar.

6. SIMBOLOGIA
imágenes sobre el mapa que sintetizan
información de manera gráfica y eficaz.
Estos varían de acuerdo al tipo de mapa y
al tipo de público al que se orienta.
A menudo en los mapas podemos
representar elementos concretos de la
realidad que no forman parte de la
orografía en sí, pero que son de interés o
que incluso son la base de lo que
queremos mostrar. Por ello, para
representarlos podemos emplear distintas
simbologías.

ESCALA DE
MAPAS

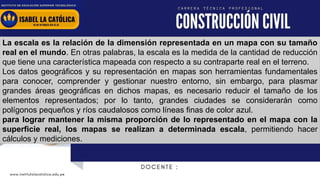

La escala es la relación de la dimensión representada en un mapa con su tamaño
real en el mundo. En otras palabras, la escala es la medida de la cantidad de reducción
que tiene una característica mapeada con respecto a su contraparte real en el terreno.
Los datos geográficos y su representación en mapas son herramientas fundamentales
para conocer, comprender y gestionar nuestro entorno, sin embargo, para plasmar
grandes áreas geográficas en dichos mapas, es necesario reducir el tamaño de los
elementos representados; por lo tanto, grandes ciudades se considerarán como
polígonos pequeños y ríos caudalosos como líneas finas de color azul.
para lograr mantener la misma proporción de lo representado en el mapa con la
superficie real, los mapas se realizan a determinada escala, permitiendo hacer
cálculos y mediciones.

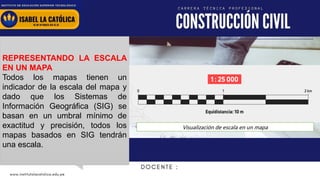

REPRESENTANDO LA ESCALA
EN UN MAPA
Todos los mapas tienen un
indicador de la escala del mapa y
dado que los Sistemas de
Información Geográfica (SIG) se
basan en un umbral mínimo de
exactitud y precisión, todos los
mapas basados

en SIG tendrán
una escala.
Visualización de escala en un mapa

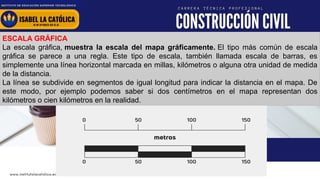

ESCALA GRÁFICA
La escala gráfica, muestra la escala del mapa gráficamente. El tipo más común de escala
gráfica se parece a una regla. Este tipo de escala, también llamada escala de barras, es
simplemente una línea horizontal marcada en millas, kilómetros o alguna otra unidad de medida
de la distancia.
La línea se subdivide en segmentos de igual longitud para indicar la distancia en el mapa. De
este modo, por ejemplo podemos saber si dos centímetros en el mapa representan dos
kilómetros o cien kilómetros en la realidad.

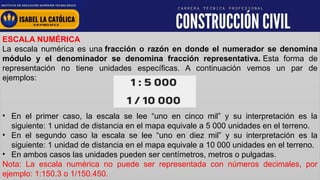

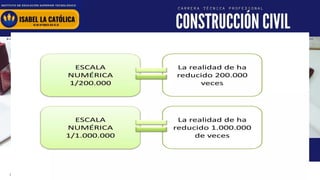

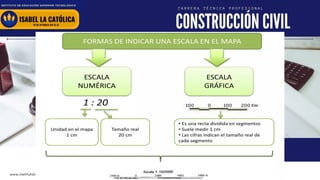

ESCALA NUMÉRICA
La escala numérica es una fracción o razón en donde el numerador se denomina
módulo y el denominador se denomina fracción representativa. Esta forma de
representación no tiene unidades específicas. A continuación vemos un par de
ejemplos:
• En el primer caso, la escala se lee “uno en cinco mil” y su interpretación es la
siguiente: 1 unidad de distancia en el mapa equivale a 5 000 unidades en el terreno.
• En el segundo caso la escala se lee “uno en diez mil” y su interpretación es la
siguiente: 1 unidad de distancia en el mapa equivale a 10 000 unidades en el terreno.
• En ambos casos las unidades pueden ser centímetros, metros o pulgadas.
Nota: La escala numérica no puede ser representada con números decimales, por
ejemplo: 1:150.3 o 1/150.450.

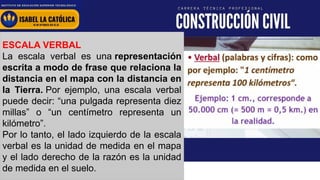

ESCALA VERBAL
La escala verbal es una representación
escrita a modo de frase que relaciona la
distancia en el mapa con la distancia en
la Tierra. Por ejemplo, una escala verbal
puede decir: “una pulgada representa diez
millas” o “un centímetro representa un
kilómetro”.
Por lo tanto, el lado izquierdo de la escala
verbal es la unidad de medida en el mapa
y el lado derecho de la razón es la unidad
de medida en el suelo.

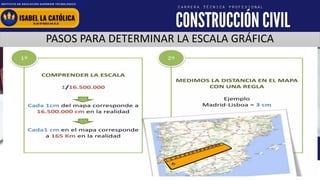

PASOS PARA DETERMINAR LA ESCALA GRÁFICA

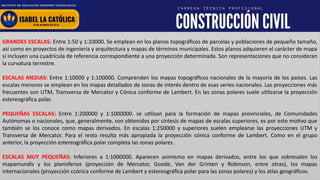

GRANDES ESCALAS: Entre 1:50 y 1:10000. Se emplean en los planos topográficos de parcelas y poblaciones de pequeño tamaño,
así como en proyectos de ingeniería y arquitectura y mapas de términos municipales. Estos planos adquieren el carácter de mapa
si incluyen una cuadrícula de referencia correspondiente a una proyección determinada. Son representaciones que no consideran
la curvatura terrestre.
ESCALAS MEDIAS: Entre 1:10000 y 1:100000. Comprenden los mapas topográficos nacionales de la mayoría de los países. Las
escalas menores se emplean en los mapas detallados de zonas de interés dentro de esas series nacionales. Las proyecciones más
frecuentes son UTM, Transversa de Mercator y Cónica conforme de Lambert. En las zonas polares suele utilizarse la proyección
estereográfica polar.
PEQUEÑAS ESCALAS: Entre 1:200000 y 1:1000000. se utilizan para la formación de mapas provinciales, de Comunidades
Autónomas o nacionales, que, generalmente, son obtenidos por síntesis de mapas de escalas superiores, es por este motivo que
también se los conoce como mapas derivados. En escalas 1:250000 y superiores suelen emplearse las proyecciones UTM y
Transversa de Mercator. Para el resto resulta más apropiada la proyección cónica conforme de Lambert. Como en el grupo
anterior, la proyección estereográfica polar completa las zonas polares.
ESCALAS MUY PEQUEÑAS: Inferiores a 1:1000000. Aparecen asimismo en mapas derivados, entre los que sobresalen los
mapamundis y los planisferios (proyección de Mercator, Goode, Van der Grinten y Robinson, entre otras), los mapas
internacionales (proyección ccónica conforme de Lambert y estereográfica polar para las zonas polares) y los atlas geográficos.
