El documento describe los mapas y sus escalas. Explica que la escala de un mapa se define como la relación entre una distancia medida en el terreno y su correspondiente medida en el mapa. Luego divide las escalas en tres grupos (pequeña, mediana y grande) y explica sus usos principales, como mostrar menos detalles las escalas pequeñas y usarse las grandes para propósitos urbanos y técnicos. Finalmente, detalla cómo se expresan las escalas numéricamente y gráficamente.

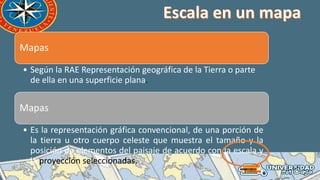

2. Mapas
• Según la RAE Representación geográfica de la Tierra o parte
de ella en una superficie plana.
Mapas
• Es la representación gráfica convencional, de una porción de
la tierra u otro cuerpo celeste que muestra el tamaño y la
posición de elementos del paisaje de acuerdo con la escala y
la proyección seleccionadas.

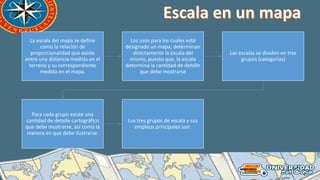

3. La escala del mapa se define
como la relación de
proporcionalidad que existe
entre una distancia medida en el
terreno y su correspondiente
medida en el mapa.
Los usos para los cuales está
designado un mapa, determinan
directamente la escala del
mismo, puesto que, la escala
determina la cantidad de detalle
que debe mostrarse
Las escalas se dividen en tres
grupos (categorías)
Para cada grupo existe una
cantidad de detalle cartográfico
que debe mostrarse, así como la
manera en que debe ilustrarse.
Los tres grupos de escala y sus
empleos principales son:

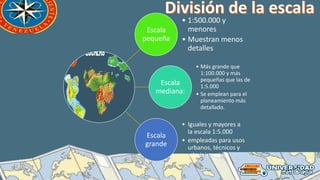

4. Escala
pequeña
• 1:500.000 y
menores
• Muestran menos
detalles
Escala
mediana:
• Más grande que
1:100.000 y más
pequeñas que las de
1:5.000
• Se emplean para el
planeamiento más
detallado.
Escala
grande
• Iguales y mayores a
la escala 1:5.000
• empleadas para usos
urbanos, técnicos y
administrativos

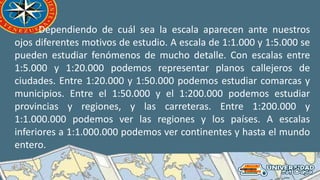

5. Dependiendo de cuál sea la escala aparecen ante nuestros
ojos diferentes motivos de estudio. A escala de 1:1.000 y 1:5.000 se
pueden estudiar fenómenos de mucho detalle. Con escalas entre
1:5.000 y 1:20.000 podemos representar planos callejeros de
ciudades. Entre 1:20.000 y 1:50.000 podemos estudiar comarcas y
municipios. Entre el 1:50.000 y el 1:200.000 podemos estudiar
provincias y regiones, y las carreteras. Entre 1:200.000 y
1:1.000.000 podemos ver las regiones y los países. A escalas
inferiores a 1:1.000.000 podemos ver continentes y hasta el mundo
entero.

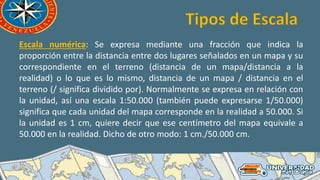

9. Escala numérica: Se expresa mediante una fracción que indica la
proporción entre la distancia entre dos lugares señalados en un mapa y su
correspondiente en el terreno (distancia de un mapa/distancia a la
realidad) o lo que es lo mismo, distancia de un mapa / distancia en el
terreno (/ significa dividido por). Normalmente se expresa en relación con
la unidad, así una escala 1:50.000 (también puede expresarse 1/50.000)
significa que cada unidad del mapa corresponde en la realidad a 50.000. Si
la unidad es 1 cm, quiere decir que ese centímetro del mapa equivale a
50.000 en la realidad. Dicho de otro modo: 1 cm./50.000 cm.

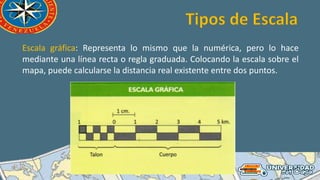

10. Escala gráfica: Representa lo mismo que la numérica, pero lo hace
mediante una línea recta o regla graduada. Colocando la escala sobre el
mapa, puede calcularse la distancia real existente entre dos puntos.
