1. ESCUELA ACADÉMICO PROFESIONAL DE INGENIERIA MECATRONICA
CURSO: MECATRÓNICA APLICADO AL AGRO Y AL GAS
PROFESOR: ING. JAVIER RIVAS LEÓN
UNIVERSIDAD RICARDO PALMA
FACULTAD DE INGENIERÍA
FUNDAMENTOS DE CARTOGRAFÍA Y DESCRIPCIÓN DE SUELOS

2. PLANO TOPOGRÁFICO
Son las representaciones de una pequeña porción de la superficie terrestre, que solo precisa de operaciones topográficas, para la toma de datos, prescindiendo de la curvatura de la Tierra, en su formación.

3. PLANO TOPOGRÁFICO

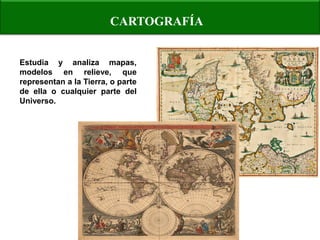

4. CARTOGRAFÍA
Estudia y analiza mapas, modelos en relieve, que representan a la Tierra, o parte de ella o cualquier parte del Universo.

5. CARTOGRAFÍA
Son representaciones sobre un plano, de grandes extensiones de la superficie terrestre, en los que figuran islas, costas, mares, profundidades, alturas, etc., obtenidos por procedimientos especiales, debidos a la curvatura de la Tierra.
CARTAS
Un mapa es una representación de un área geográfica, que suele ser generalmente una porción de la superficie de la Tierra, dibujada o impresa en una superficie plana
MAPAS

6. CLASIFICACIÓN DE LOS MAPAS
POR SU EXTENSIÓN
 Mapamundi Cuando esta representada toda la superficie terrestre.
 Continental Cuando el mapa representa uno de los continentes.
 Nacional Cuando lo que se representa es una nación.
 Provincial Cuando se representa una provincia.
 Regional Cuando se refiere a una región política o definida.
 Locales Cuando se refiere a una localidad o municipalidad.

7. CLASIFICACIÓN DE LOS MAPAS
POR SU FINALIDAD
•Mapas Físicos: Representan aspectos físicos del suelo, como los montes, ríos y demás accidentes geográficos.
•Mapas políticos: Cuando se representan las demarcaciones realizadas por el hombre, tales como fronteras, limites provinciales, y demás divisiones administrativas.
•Mapas económicos: Los que representan los diversos aspectos económicos, áreas y zonas de producción de productos, minería, factorías, industrias, etc.
•Mapas geológicos: Cuando se refieren a la geología del suelo.
•Mapas de población: Cuando se tratan de la distribución de la población, razas, densidades de la población, agrupaciones urbanas o rurales, etc.
•Mapas climáticos: Los que nos representan gráficamente la climatología u otros accidentes meteorológicos.
•Mapas de catástrofes: Aquellos que se ocupan de representar gráficamente las zonas de sequías, incendios, inundaciones, accidentes de tráfico, etc.
•Otros mapas: Confeccionados en función de lo que se pretende informar.

8. CLASIFICACIÓN DE LOS MAPAS

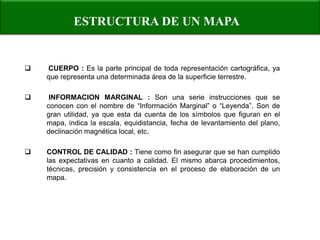

9. ESTRUCTURA DE UN MAPA
 CUERPO : Es la parte principal de toda representación cartográfica, ya que representa una determinada área de la superficie terrestre.
 INFORMACION MARGINAL : Son una serie instrucciones que se conocen con el nombre de “Información Marginal” o “Leyenda”. Son de gran utilidad, ya que esta da cuenta de los símbolos que figuran en el mapa, indica la escala, equidistancia, fecha de levantamiento del plano, declinación magnética local, etc.
CONTROL DE CALIDAD : Tiene como fin asegurar que se han cumplido las expectativas en cuanto a calidad. El mismo abarca procedimientos, técnicas, precisión y consistencia en el proceso de elaboración de un mapa.

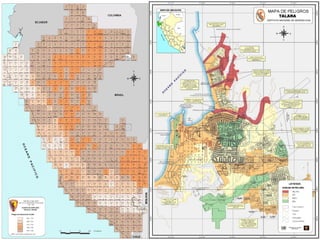

10. EL AGRO EN EL PERÚ

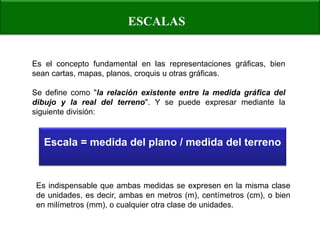

11. ESCALAS
Es el concepto fundamental en las representaciones gráficas, bien sean cartas, mapas, planos, croquis u otras gráficas.
Se define como "la relación existente entre la medida gráfica del dibujo y la real del terreno". Y se puede expresar mediante la siguiente división:
Escala = medida del plano / medida del terreno
Es indispensable que ambas medidas se expresen en la misma clase de unidades, es decir, ambas en metros (m), centímetros (cm), o bien en milímetros (mm), o cualquier otra clase de unidades.

12. TIPOS DE ESCALAS
Se expresan por una fracción o una división indicada, que para mayor sencillez, se elige siempre con numerador igual a la unidad y denominador un número cualquiera, generalmente la unidad seguida de ceros.
Puede representarse escribiendo 1:500000 o bien 1/500000.
A veces se expresa verbalmente mediante una equivalencia de unidades (por ejemplo 1 centímetro del mapa equivale a 5 kilómetros del terreno).
1:100,000
1:25,000
1:10,000
1:5,000
1:100
ESCALA NUMÉRICA

13. TIPOS DE ESCALAS
ESCALA GRÁFICA
Escala expresada en forma de un segmento de línea recta que representa una distancia determinada sobre el terreno. Las escalas gráficas son las que aparecen construidas en el borde de casi todos los mapas y planos. Pueden ser sencillas y de transversales.

14. LA ESCALA DEL MAPA
La escala del mapa determina el tamaño y forma de los elementos
MAYOR ESCALA Menor área Mayor detalle
1:200
1:25,000
MENOR ESCALA Mayor área Menor detalle
1:100,000
1:25,000

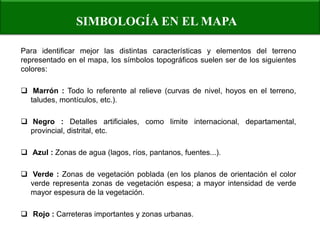

15. SIMBOLOGÍA EN EL MAPA
Para identificar mejor las distintas características y elementos del terreno representado en el mapa, los símbolos topográficos suelen ser de los siguientes colores:
 Marrón : Todo lo referente al relieve (curvas de nivel, hoyos en el terreno, taludes, montículos, etc.).
 Negro : Detalles artificiales, como limite internacional, departamental, provincial, distrital, etc.
 Azul : Zonas de agua (lagos, ríos, pantanos, fuentes...).
 Verde : Zonas de vegetación poblada (en los planos de orientación el color verde representa zonas de vegetación espesa; a mayor intensidad de verde mayor espesura de la vegetación.
 Rojo : Carreteras importantes y zonas urbanas.

16. SIMBOLOGÍA EN EL MAPA

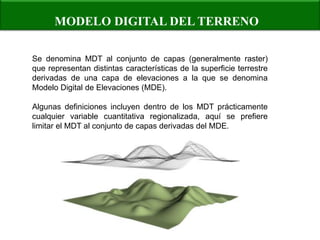

17. MODELO DIGITAL DEL TERRENO
Se denomina MDT al conjunto de capas (generalmente raster) que representan distintas características de la superficie terrestre derivadas de una capa de elevaciones a la que se denomina Modelo Digital de Elevaciones (MDE). Algunas definiciones incluyen dentro de los MDT prácticamente cualquier variable cuantitativa regionalizada, aquí se prefiere limitar el MDT al conjunto de capas derivadas del MDE.

18. MODELO DIGITAL DEL TERRENO
El trabajo con un MDT incluye las siguientes fases que no son necesariamente consecutivas en el tiempo:
Generación del MDE (modelo digital de elevación).
Manipulación del MDE para obtener otras capas del MDT (pendiente, orientación, curvatura, etc.)
Visualización en dos dimensiones o mediante levantamientos 3D de todas las capas para localizar errores.
Análisis del MDT (estadístico, morfométrico, etc.)
Aplicación, por ejemplo como variable independiente en un modelo de regresión que haga una estimación de la temperatura a partir de la altitud

19. MODELO DIGITAL DEL TERRENO
Datos topográficos
Red Irregular de Triángulos TIN
MDE
RASTER
MODELO TEMÁTICO

20. FISIOGRAFÍA DEL SUELO PERUANO
PLANICIE ALUVIAL
Su aspecto es plano y estratificado por lo general, con un micro relieve plano a ligeramente inclinado.
Subpaisaje Valle Aluvial: Son geoformas de relieve plano, ubicado entre dos vertientes, con gradiente ligeramente inclinada. Generalmente, tiene forma de “V”. Estos valles se formaron por la remoción y acumulación de sedimentos en las zonas bajas, las cuales tienen tendencia a la pleniplanación.

21. FISIOGRAFÍA DEL SUELO PERUANO
GRAN PAISAJE MONTAÑOSO
El Gran Paisaje montañoso se ha formado debido a la acción combinada de movimientos orogénicos y epirogénicos de levantamiento de la corteza terrestre, y a la acción modeladora de la erosión pluvial ocurrida mucho tiempo atrás. caracterizado por presentar superficies con quebradas pronunciadas que le confieren un aspecto corrugado de intensidad variable.

22. FISIOGRAFÍA DEL SUELO PERUANO
GRAN PAISAJE MONTAÑOSO
Subpaisaje Cima: Este subpaisaje incluye a las partes más altas de las montañas, que poseen un grado significativo de prominencia topográfica o singularidad topográfica. Dentro de la vegetación predominante se tiene a la vegetación rudimentaria (líquenes, hongos, musgos, entre otros) y algunas cactáceas; así mismo se observan fragmentos rocosos angulares en la superficie.
Subpaisaje Vertiente:
Esta unidad presenta una gradiente superior a la moderadamente empinada, con suelos superficiales, su cobertura vegetal es escasa y propia de desierto la cual está conformada por cactáceas, tilandcias y arbustos secos (Baccharis sp); presentan procesos morfodinámicos originados por la erosión hídrica (antigua) y en menor proporción por la eólica.

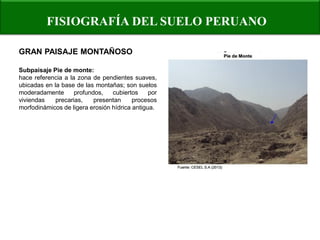

23. FISIOGRAFÍA DEL SUELO PERUANO
GRAN PAISAJE MONTAÑOSO
Subpaisaje Pie de monte: hace referencia a la zona de pendientes suaves, ubicadas en la base de las montañas; son suelos moderadamente profundos, cubiertos por viviendas precarias, presentan procesos morfodinámicos de ligera erosión hídrica antigua.

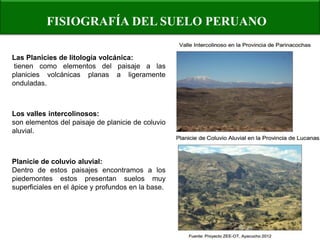

24. FISIOGRAFÍA DEL SUELO PERUANO
Las Planicies de litología volcánica: tienen como elementos del paisaje a las planicies volcánicas planas a ligeramente onduladas.
Los valles intercolinosos:
son elementos del paisaje de planicie de coluvio aluvial.
Planicie de coluvio aluvial:
Dentro de estos paisajes encontramos a los piedemontes estos presentan suelos muy superficiales en el ápice y profundos en la base.

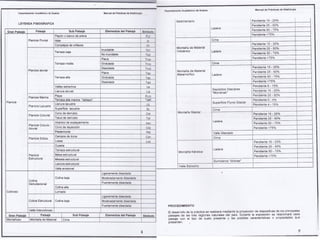

25. REALIDAD AGRARIA NACIONAL ACTUAL
