Introducción al mapa topográfico I

1.
INTRODUCCIÓN AL MAPATOPOGRÁFICO ©ATLAS GEOGRÁFICO NACIONAL DE ESPAÑA

2.

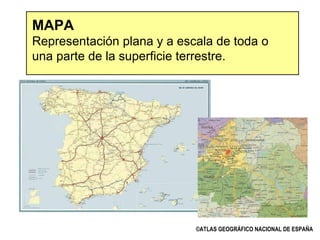

MAPA Representación planay a escala de toda o una parte de la superficie terrestre. ©ATLAS GEOGRÁFICO NACIONAL DE ESPAÑA

3.

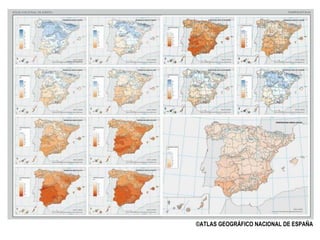

©ATLAS GEOGRÁFICO NACIONALDE ESPAÑA

4.

5.

6.

7.

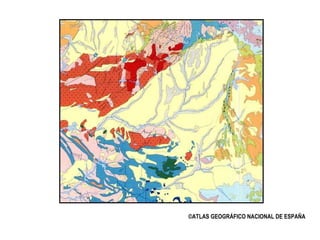

8.

9.
etc...

10.
y…

11.

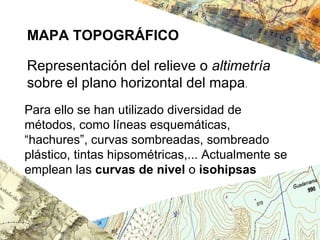

MAPA TOPOGRÁFICO Representacióndel relieve o altimetría sobre el plano horizontal del mapa . Para ello se han utilizado diversidad de métodos, como líneas esquemáticas, “hachures”, curvas sombreadas, sombreado plástico, tintas hipsométricas,... Actualmente se emplean las curvas de nivel o isohipsas

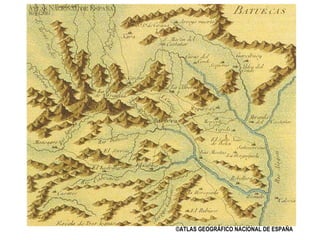

12.

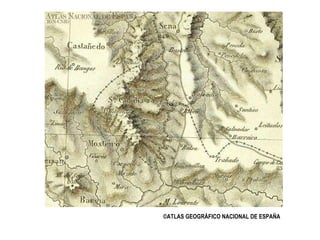

13.

14.

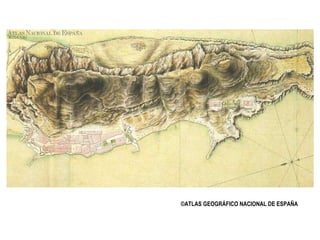

15.

16.

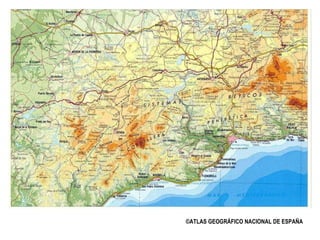

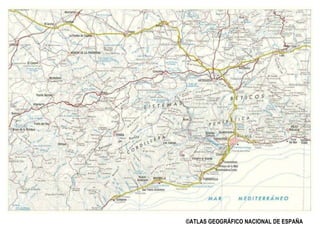

17.

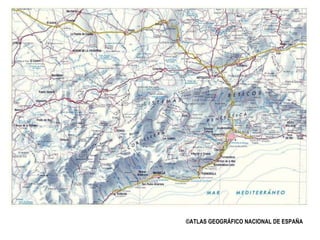

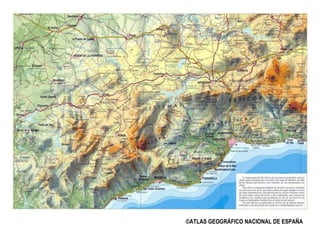

18.

19.

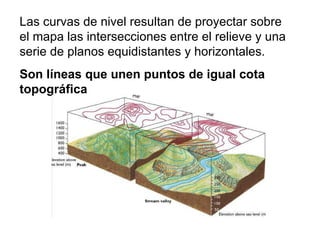

Las curvas denivel resultan de proyectar sobre el mapa las intersecciones entre el relieve y una serie de planos equidistantes y horizontales. Son líneas que unen puntos de igual cota topográfica

20.

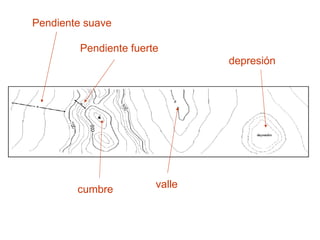

Pendiente suave Pendientefuerte cumbre valle depresión

21.

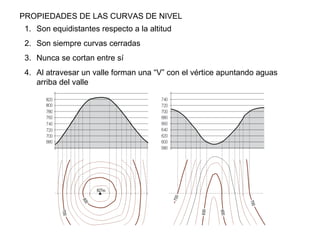

PROPIEDADES DE LASCURVAS DE NIVEL Son equidistantes respecto a la altitud Son siempre curvas cerradas Nunca se cortan entre sí Al atravesar un valle forman una “V” con el vértice apuntando aguas arriba del valle

22.

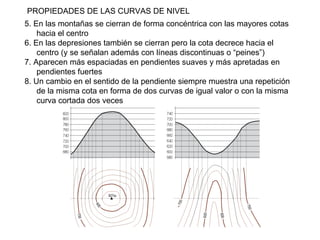

PROPIEDADES DE LASCURVAS DE NIVEL 5. En las montañas se cierran de forma concéntrica con las mayores cotas hacia el centro 6. En las depresiones también se cierran pero la cota decrece hacia el centro (y se señalan además con líneas discontinuas o “peines”) 7. Aparecen más espaciadas en pendientes suaves y más apretadas en pendientes fuertes 8. Un cambio en el sentido de la pendiente siempre muestra una repetición de la misma cota en forma de dos curvas de igual valor o con la misma curva cortada dos veces

23.

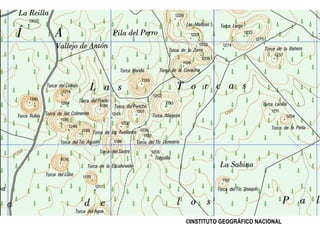

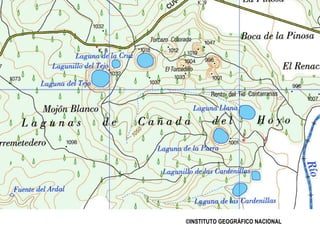

©INSTITUTO GEOGRÁFICO NACIONAL

24.

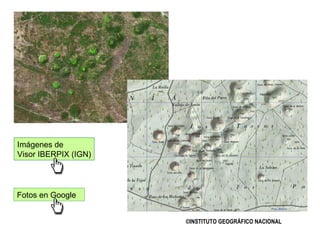

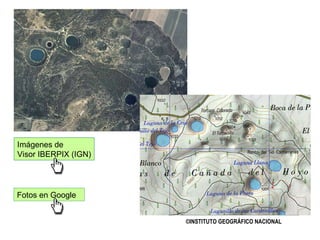

©INSTITUTO GEOGRÁFICO NACIONALImágenes de Visor IBERPIX (IGN) Fotos en Google

25.

26.
©INSTITUTO GEOGRÁFICO NACIONALImágenes de Visor IBERPIX (IGN) Fotos en Google

27.

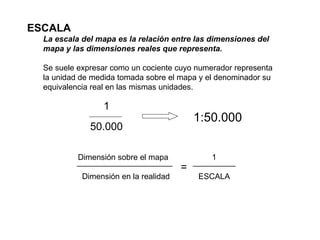

ESCALA La escaladel mapa es la relación entre las dimensiones del mapa y las dimensiones reales que representa. Se suele expresar como un cociente cuyo numerador representa la unidad de medida tomada sobre el mapa y el denominador su equivalencia real en las mismas unidades. Dimensión sobre el mapa Dimensión en la realidad 1 ESCALA = 1 50.000 1:50.000

28.

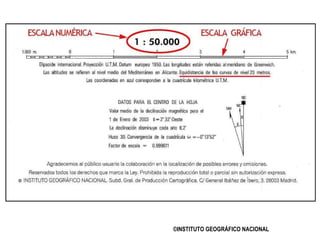

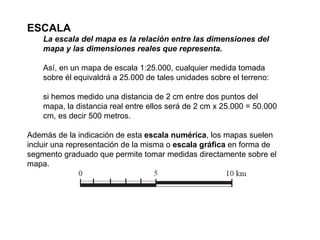

ESCALA La escaladel mapa es la relación entre las dimensiones del mapa y las dimensiones reales que representa. Así, en un mapa de escala 1:25.000, cualquier medida tomada sobre él equivaldrá a 25.000 de tales unidades sobre el terreno: si hemos medido una distancia de 2 cm entre dos puntos del mapa, la distancia real entre ellos será de 2 cm x 25.000 = 50.000 cm, es decir 500 metros. Además de la indicación de esta escala numérica , los mapas suelen incluir una representación de la misma o escala gráfica en forma de segmento graduado que permite tomar medidas directamente sobre el mapa.

29.

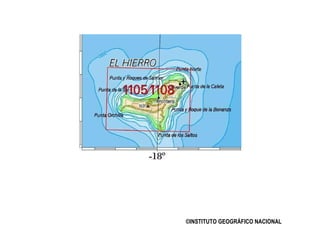

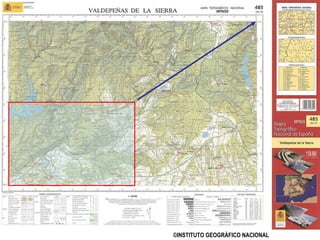

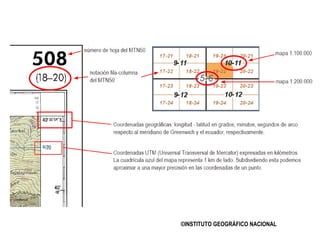

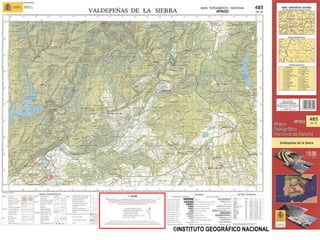

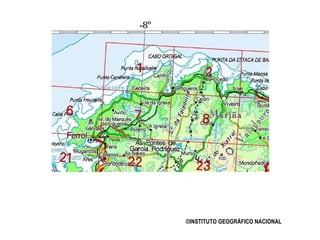

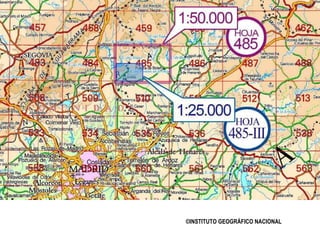

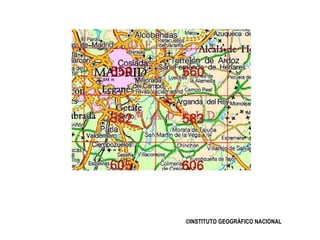

El mapa topográficonacional

30.

31.

32.

33.

34.

35.

36.

37.

38.

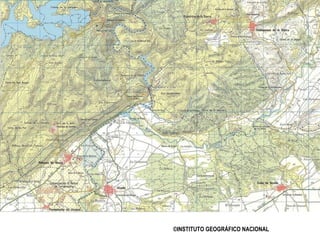

39.

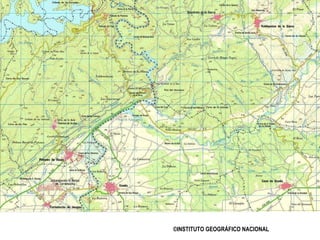

40.

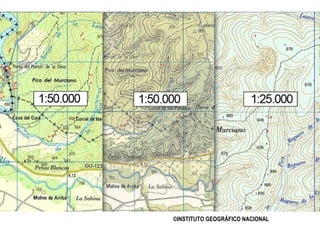

41.

42.

43.

44.

45.

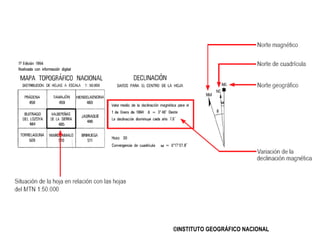

46.
