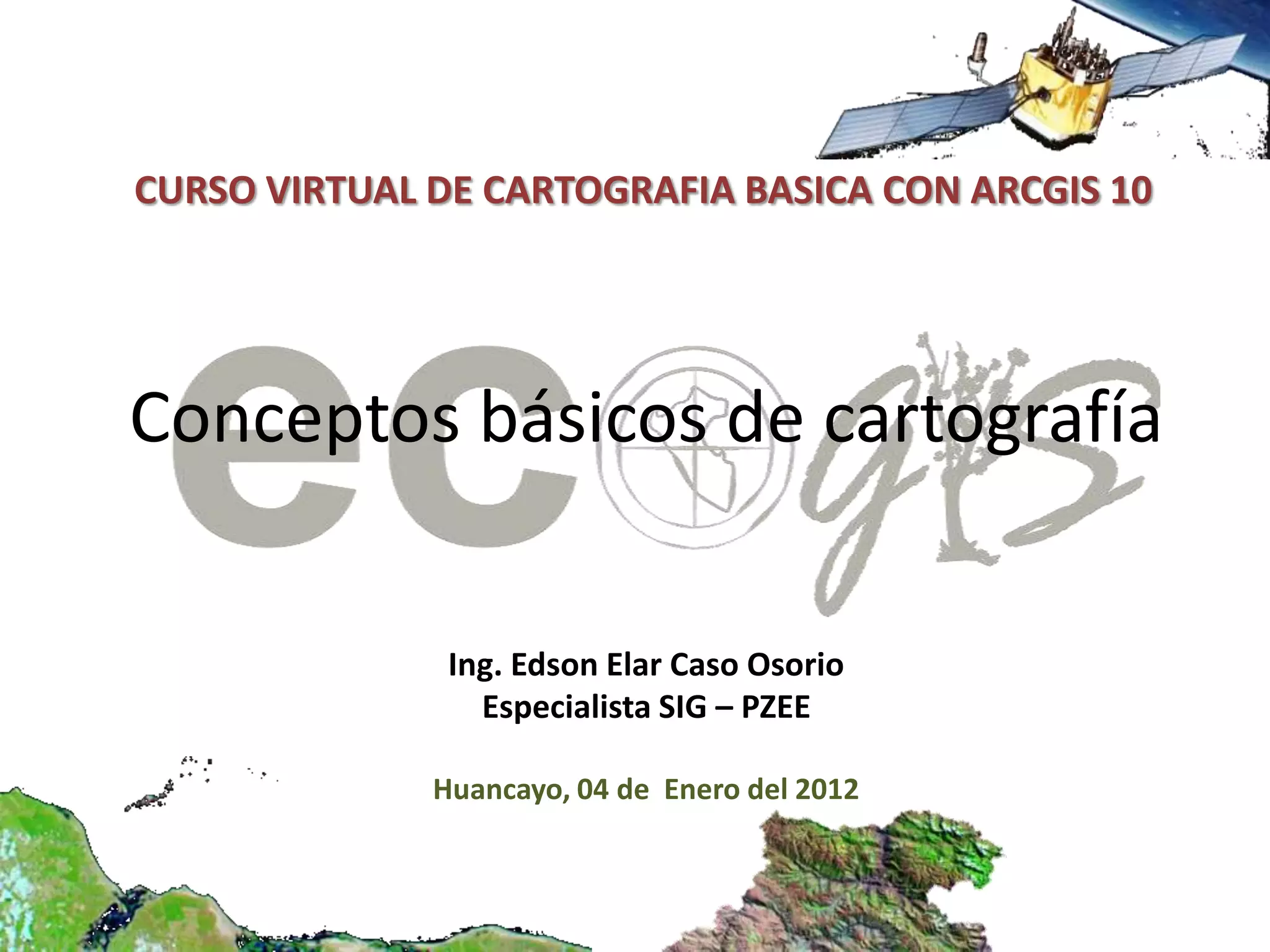

1. CURSO VIRTUAL DE CARTOGRAFIA BASICA CON ARCGIS 10
Conceptos básicos de cartografía
Ing. Edson Elar Caso Osorio
Especialista SIG – PZEE
Huancayo, 04 de Enero del 2012

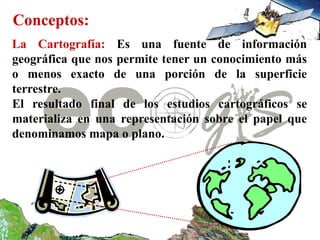

2. Conceptos:
La Cartografía: Es una fuente de información
geográfica que nos permite tener un conocimiento más
o menos exacto de una porción de la superficie
terrestre.
El resultado final de los estudios cartográficos se
materializa en una representación sobre el papel que
denominamos mapa o plano.

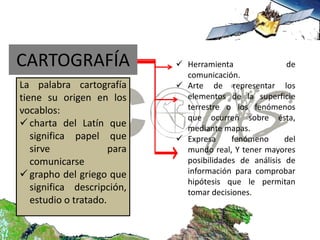

3. CARTOGRAFÍA  Herramienta de
comunicación.
La palabra cartografía  Arte de representar los
tiene su origen en los elementos de la superficie
vocablos: terrestre o los fenómenos
que ocurren sobre ésta,
 charta del Latín que mediante mapas.
significa papel que  Expresa fenómeno del
sirve para mundo real, Y tener mayores
comunicarse posibilidades de análisis de
 grapho del griego que información para comprobar
hipótesis que le permitan
significa descripción, tomar decisiones.
estudio o tratado.

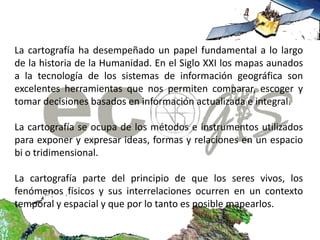

4. La cartografía ha desempeñado un papel fundamental a lo largo
de la historia de la Humanidad. En el Siglo XXI los mapas aunados
a la tecnología de los sistemas de información geográfica son
excelentes herramientas que nos permiten comparar, escoger y
tomar decisiones basados en información actualizada e integral.
La cartografía se ocupa de los métodos e instrumentos utilizados
para exponer y expresar ideas, formas y relaciones en un espacio
bi o tridimensional.
La cartografía parte del principio de que los seres vivos, los
fenómenos físicos y sus interrelaciones ocurren en un contexto
temporal y espacial y que por lo tanto es posible mapearlos.

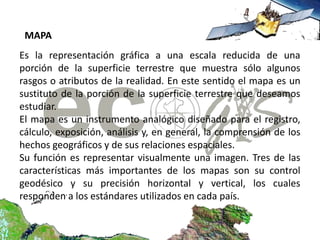

5. MAPA
Es la representación gráfica a una escala reducida de una
porción de la superficie terrestre que muestra sólo algunos
rasgos o atributos de la realidad. En este sentido el mapa es un
sustituto de la porción de la superficie terrestre que deseamos
estudiar.
El mapa es un instrumento analógico diseñado para el registro,
cálculo, exposición, análisis y, en general, la comprensión de los
hechos geográficos y de sus relaciones espaciales.
Su función es representar visualmente una imagen. Tres de las
características más importantes de los mapas son su control
geodésico y su precisión horizontal y vertical, los cuales
responden a los estándares utilizados en cada país.

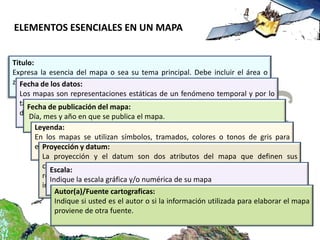

6. ELEMENTOS ESENCIALES EN UN MAPA
Titulo:
Expresa la esencia del mapa o sea su tema principal. Debe incluir el área o
zona geográficadatos:
Fecha de los que representa y el objeto de estudio.
Los mapas son representaciones estáticas de un fenómeno temporal y por lo
tanto debe publicación del mapa: la fecha en que fueron recolectados los
Fecha de indicarse claramente
datos. mes y año en que se publica el mapa.
Día,
Leyenda:
En los mapas se utilizan símbolos, tramados, colores o tonos de gris para
expresar cantidades, gradientes.
Proyección y datum:
La proyección y el datum son dos atributos del mapa que definen sus
características y propiedades geométricas. Esta información es esencial para
Escala:
referenciarlayescala gráfica y/o numérica de sumapa utilizando un sistema de
Indique posteriormente manipular un mapa.
información geográfica.
Autor(a)/Fuente cartograficas:
Indique si usted es el autor o si la información utilizada para elaborar el mapa
proviene de otra fuente.

7. Características básicas de los mapas:
1. Marco para Coberturas
2. Leyenda
9
3. Título 4 7
4. Flecha al Norte
5. Escala
1 8
6. Referencias
7. Bordes o Límites
8. Mapa de Ubicación
9. Retícula e Indice
3
5 2
6

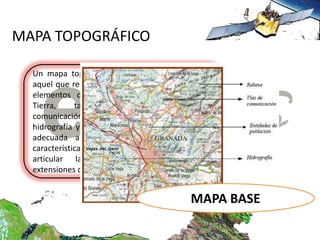

8. MAPA TOPOGRÁFICO
Un mapa topográfico o de propósito general es
aquel que representa gráficamente los principales
elementos que conforman la superficie de la
Tierra, tales como las vías de
comunicación, entidades de población, la
hidrografía y el relieve, definiendo una precisión
adecuada a la escala y estableciendo unas
características de localización que permiten
articular la cartografía de considerables
extensiones de terreno.
MAPA BASE

9. MAPA TEMÁTICO
Un mapa temático es aquel que
está diseñado para mostrar Información agrícola y forestal
características o conceptos
particulares.
La elaboración de un mapa Información político administrativa
conlleva dos etapas: La
conceptualización de la temática Información social, económica y cultural
que se va a representar (pensar
el mapa) y la edición o proceso Información físico biológico
gráfico del mapa (diseñar o
hacer el mapa).

10. Como concebir el mapa…
1. La funcionalidad del mapa.
¿Cuál es el mensaje que nivelquiere
2. El se de detalle o grado de profundidad de
transmitir? ¿Quiénes serán información a representar.
la los usuarios
del mapa? Este es el factor que determina la escala del
El autor debe tener claro el mensaje que los cambios de escala pueden
mapa. Además,
quiere trasmitir, por lo que es necesario
representar cambios en la dimensión espacial de
definir el objetivo del mapa y el nivel o fenómeno. Por ejemplo si a escala
un elemento de
3. ¿Qué de los necesitan? 4. ¿Qué tipo de geometría tiene la
referenciadatos seusuarios. 1:10.000 se representalauna provincia mediante
representación de información?
Gran parte de la cartografía temática escala 1:100.000 es posible que
un polígono, a
resulta del procesamiento Ende un un mapa, todos los elementos o
esta se represente como un punto.
conjunto de datos estadísticos. El sobre la superficie de la tierra
fenómenos
se representan de tres formas desde el
conocimiento del tema permitirá al autor
realizar un tratamiento adecuado de los vista geométrico, según la
punto de
datos y definir una dimensión espacial del fenómeno: mediante
naturaleza
coherente con los mismos. puntos, líneas y polígonos .

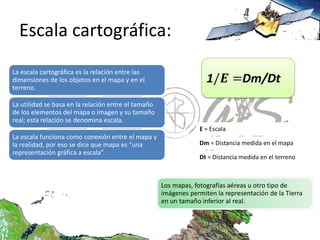

11. Escala cartográfica:
La escala cartográfica es la relación entre las
dimensiones de los objetos en el mapa y en el
terreno.
La utilidad se basa en la relación entre el tamaño
de los elementos del mapa o imagen y su tamaño
real; esta relación se denomina escala.
E = Escala
La escala funciona como conexión entre el mapa y
la realidad, por eso se dice que mapa es “una Dm = Distancia medida en el mapa
representación gráfica a escala”.
Dt = Distancia medida en el terreno
Los mapas, fotografías aéreas u otro tipo de
imágenes permiten la representación de la Tierra
en un tamaño inferior al real.

12. Formas de indicar una escala….
Representación Representación gráfica
numérica
Fueron las primeras empleadas en cartografía.
Elimina toda operación de cálculo y permite
medir directamente sobre el mapa,
Su expresión es: conociendo el resultado en magnitudes reales.
La escala gráfica corresponde a la visualización
E = 1/X gráfica de la escala numérica.
Su expresión será la siguiente:
E = 1:X.
Ejemplo: 1/10.000
Por ejemplo, si se desea representar la
es sinónimo de la escala 1:100.000 (1 centímetro en el mapa
expresión 1:10.000. representa 100.000 centímetros en el
terreno).
