La carta psicométrica es una gráfica que relaciona parámetros como la temperatura, humedad y presión del aire. Muestra el estado del aire en términos de estas variables y permite determinar propiedades como la humedad relativa, temperatura de rocío y entalpía. Se usa principalmente en arquitectura bioclimática para estudiar cómo las condiciones ambientales afectan el confort humano y la durabilidad de materiales en edificios.

1. CARTA PSICOMÉTRICA
ARQUITECTURA BIOCLIMÁTICA

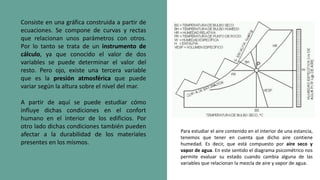

2. Consiste en una gráfica construida a partir de
ecuaciones. Se compone de curvas y rectas
que relacionan unos parámetros con otros.
Por lo tanto se trata de un instrumento de
cálculo, ya que conocido el valor de dos
variables se puede determinar el valor del
resto. Pero ojo, existe una tercera variable
que es la presión atmosférica que puede
variar según la altura sobre el nivel del mar.
A partir de aquí se puede estudiar cómo
influye dichas condiciones en el confort
humano en el interior de los edificios. Por
otro lado dichas condiciones también pueden
afectar a la durabilidad de los materiales
presentes en los mismos.
Para estudiar el aire contenido en el interior de una estancia,
tenemos que tener en cuenta que dicho aire contiene
humedad. Es decir, que está compuesto por aire seco y
vapor de agua. En este sentido el diagrama psicométrico nos
permite evaluar su estado cuando cambia alguna de las
variables que relacionan la mezcla de aire y vapor de agua.

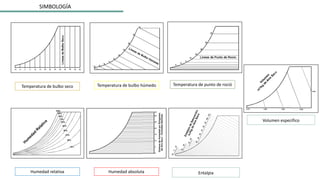

3. Humedad absoluta
Temperatura de bulbo húmedo Temperatura de punto de roció
Temperatura de bulbo seco
Humedad relativa Entalpia
SIMBOLOGÍA
Volumen especifico

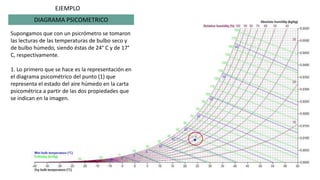

4. DIAGRAMA PSICOMETRICO
Supongamos que con un psicrómetro se tomaron
las lecturas de las temperaturas de bulbo seco y
de bulbo húmedo, siendo éstas de 24° C y de 17°
C, respectivamente.
1. Lo primero que se hace es la representación en
el diagrama psicométrico del punto (1) que
representa el estado del aire húmedo en la carta
psicométrica a partir de las dos propiedades que
se indican en la imagen.
EJEMPLO

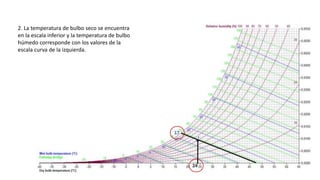

5. 2. La temperatura de bulbo seco se encuentra
en la escala inferior y la temperatura de bulbo
húmedo corresponde con los valores de la
escala curva de la izquierda.

6. 3. Las demás propiedades se obtienen a partir de
las líneas constantes que pueden
ser verticales, horizontales, oblicuas o curvas
leyendo el valor en la escala
correspondiente.
Por lo tanto, si se empieza buscando las
humedades, se sabe que la humedad
específica se sitúa en el eje vertical de la
derecha, así pues, se traza una línea
horizontal desde el punto (1) hasta dicha escala y
se lee el valor aproximado de
0.090 kg/kg

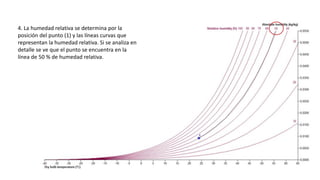

7. 4. La humedad relativa se determina por la
posición del punto (1) y las líneas curvas que
representan la humedad relativa. Si se analiza en
detalle se ve que el punto se encuentra en la
línea de 50 % de humedad relativa.

8. 5. La temperatura de punto de rocío se
determina trazando una línea horizontal desde el
punto (1) hacia la izquierda del diagrama, hasta
cortar a la línea de humedad relativa 100 %,
pues en esa línea curva se sabe que el aire se
encuentra saturado.
La temperatura de rocío se lee en la escala de
temperaturas de bulbo húmedo sobre esa línea
de humedad relativa de 100 %. En este caso, la
temperatura de rocío es de 12.5 ºC

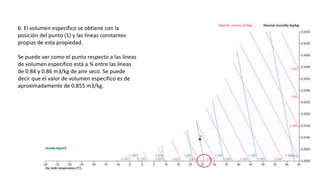

9. 6. El volumen específico se obtiene con la
posición del punto (1) y las líneas constantes
propias de esta propiedad.
Se puede ver como el punto respecto a las líneas
de volumen especifico está a ¾ entre las líneas
de 0.84 y 0.86 m3/kg de aire seco. Se puede
decir que el valor de volumen especifico es de
aproximadamente de 0.855 m3/kg.

10. 7. Por último, queda por determinar la entalpía.
Para obtenerlo se traza una línea diagonal,
paralela a las líneas de entalpia constante, hacia
la izquierda y arriba hasta cortar con la escala
propia de esta propiedad, se lee un valor para
este ejemplo de aproximadamente 47 kJ/kg.

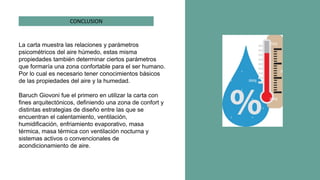

11. La carta muestra las relaciones y parámetros
psicométricos del aire húmedo, estas misma
propiedades también determinar ciertos parámetros
que formaría una zona confortable para el ser humano.
Por lo cual es necesario tener conocimientos básicos
de las propiedades del aire y la humedad.
Baruch Giovoni fue el primero en utilizar la carta con
fines arquitectónicos, definiendo una zona de confort y
distintas estrategias de diseño entre las que se
encuentran el calentamiento, ventilación,
humidificación, enfriamiento evaporativo, masa
térmica, masa térmica con ventilación nocturna y
sistemas activos o convencionales de
acondicionamiento de aire.
CONCLUSION
