El documento propone una solución habitacional para programas sociales utilizando pallets de madera como material de construcción. La solución consiste en construir módulos habitacionales de 35 m2 con tres recintos utilizando pallets para pisos, paredes y techumbre, logrando aislación térmica, hídrica y acústica a bajo costo. Se presenta el proceso constructivo que incluye seleccionar y preparar los pallets, construir la base, paredes y techo.

1. OBJETIVO Es entregar mi experiencia como técnico en construcción civil y habitacional, en el desarrollo de la calidad de construcción, en empresas muy importante del país aportando con soluciones reales y alternativas, sin ser tan necesario de dar la importancia a los materiales convencionales y típicos dentro de la construcción. Logrando una buena calidad y sin dejar de cumplir con las Normas Chilenas. Y con esta experiencia, deseo entregar una gran solución habitacional para programas sociales, en donde se pueda entregar solución digna a familias vulnerables. Esta solución consiste en desarrollar un proyecto del cual obtener la construcción de una casa, o módulos construidos con elemento en desusos de industria, como los llamados pallets de transporte. Carlos Valenzuela Lorca

2. GENERALIDAD . Se pudo observar en varias zonas el mal uso de estos elementos, los que por su durabilidad se debería considerar como una alternativa mas entre los elementos de construcción, y de este modo optimizar los recursos de ayuda a las familias de los programas sociales. Consiste en dar uso a pallet, elemento que puede satisfacer la necesidad de obtener un hogar digno, y en donde además la misma familia pueda ayudar en la recolección de ellos, En muchos casos se visualizan los PALLET, conformando el cerco perimetral del terreno, y su casa estructurada con cartón. Normalmente este elemento es regalado, aquellos que se encuentran en mal estado para su objetivo, pero; para el nuestro es de mucho valor. Carlos Valenzuela lorca

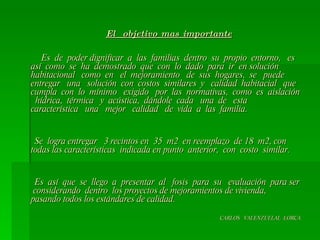

3. El objetivo mas importante Es de poder dignificar a las familias dentro su propio entorno, es así como se ha demostrado que con lo dado para ir en solución habitacional como en el mejoramiento de sus hogares, se puede entregar una solución con costos similares y calidad habitacial que cumpla con lo mínimo exigido por las normativas, como es aislación hídrica, térmica y acústica, dándole cada una de esta característica una mejor calidad de vida a las familia. Se logra entregar 3 recintos en 35 m2 en reemplazo de 18 m2, con todas las características indicada en punto anterior, con costo similar. Es así que se llego a presentar al fosis para su evaluación para ser considerando dentro los proyectos de mejoramientos de vivienda, pasando todos los estándares de calidad. CARLOS VALENZUELAL LORCA

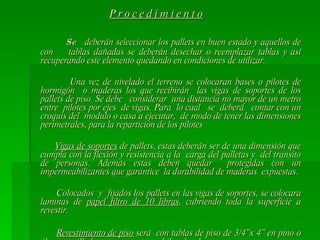

4. P r o c e d i m i e n t o Se deberán seleccionar los pallets en buen estado y aquellos de con tablas dañadas se deberán desechar o reemplazar tablas y así recuperando este elemento quedando en condiciones de utilizar. Una vez de nivelado el terreno se colocaran bases o pilotes de hormigón o maderas los que recibirán las vigas de soportes de los pallets de piso. Se debe considerar una distancia no mayor de un metro entre pilotes por ejes de vigas. Para lo cual se deberá contar con un croquis del modulo o casa a ejecutar, de modo de tener las dimensiones perimetrales, para la repartición de los pilotes Vigas de soportes de pallets, estas deberán ser de una dimensión que cumpla con la flexión y resistencia a la carga del palletas y del transito de personas. Además estas deben quedar protegidas con un impermeabilizantes que garantice la durabilidad de maderas expuestas. Colocados y fijados los pallets en las vigas de soportes, se colocara laminas de papel filtro de 10 libras , cubriendo toda la superficie a revestir. Revestimiento de piso será con tablas de piso de 3/4”x 4” en pino o álamo cepilladas en una cara machihembrada. Carlos Valenzuela Lorca

5. Conformación de paredes a base de pallets . Se deberá considerar el punto N° 1 de párrafo anterior, en selección y reparación de pallets, conociendo las dimensiones de los pallets los qué son 1 x 1.20 x 0.12m. Para dar inicio a la construcción de las paredes de los recintos, se deberá contar con un croquis del modulo o casa a construir, con la repartición de recintos y dimensiones de cada uno de ellos. Una vez de tener trazado los recintos se deberá iniciar la colocación de una tabla de 1” x 4” en todo su perímetro, la que guiara los pallets en su ubicación, además cumpliendo. Inmediatamente se iniciara la colocación de los palles, la primera hilada de pallets se colocara en forma vertical, en todo el perímetro. Se debe considerar el receso en donde se ubicara la puerta, colocación de segunda hilada de pallets en forma horizontal, considerando el receso de las ventanas, estos quedan topados en unos tacos o listón, para amarrarlos entre sí, se pueden usar espárragos, clavos o alambre. Basta de poner solo dos para la altura, para conformar una pared se tendrá que poner uno al lado del otro, sujeto de la misma forma, además se le puede poner una tabla de 1 x 4”, en cada una de las junta de los pallets, si es necesario. Carlos Valenzuela Lorca

6. A medida que se vallan colocando los pallets superiores se debe ir amarrando con una pieza de madera de 1”x 4”, a lo largo de todo el perímetro a cubrir, se deberá considerar unos diagonales provisorios, para mantener la verticalidad de la pared. Del mismo modo de las paredes se Irán conformando las divisiones interiores. Revestimiento Interior . El revestimiento sugerido es ecoplac o similares en un espesor de 6 mm, considerándose que con este espesor es suficiente para cumplir con la aislación térmica requerida por normas, ya que la cámara producida entre la aislación acústica, por el espesor de los palles queda en de 70 mm. Se recomienda el uso de tornillos rosca en una densidad de 16 unidades por m2. Confección y colocación de Cerchas o vigas Estas serán confeccionadas de tablas de tapas de 1” x 4” en dos agua dependiendo de las dimensiones del modulo considerándose un alero de 0.50 m. Unas ves de definida la confección y colocadas las vigas o cerchas, se colocaran las costaneras con una separación de 0.80 m, considerándose inmediatamente los 0.50 m. de alero. Carlos Valenzuela Lorca

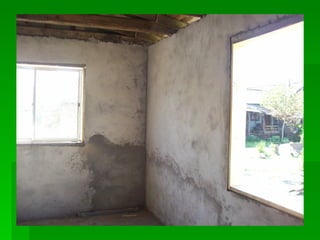

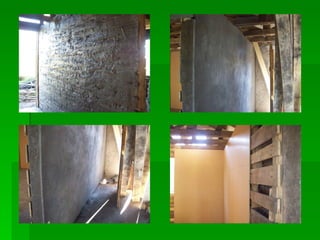

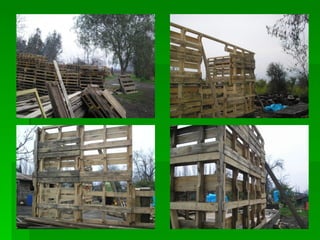

7. fotos de casa En este caso se mostraran fotos de casa en construcción, en distintas etapas, construidas con pallets donados por empresas. Situación de una persona que sufrió el incendio total de su casa de la Comuna de Malloa. Carlos Valenzuela Lorca

16. CASA CONSTRUIDA DE PALLETS.

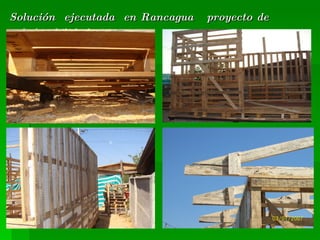

17. Solución ejecutada en Rancagua proyecto de habitabilidad 2008

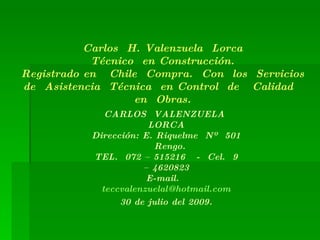

21. Carlos H. Valenzuela Lorca Técnico en Construcción. Registrado en Chile Compra. Con los Servicios de Asistencia Técnica en Control de Calidad en Obras. CARLOS VALENZUELA LORCA Dirección: E. Riquelme Nº 501 Rengo. TEL. 072 – 515216 - Cel. 9 – 4620823 E-mail. [email_address] 30 de julio del 2009.
