1 Catálogo Productos

Catálogo de Productos
2

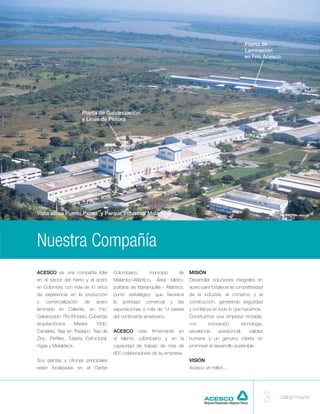

Planta de
Laminación
en Frío Acesco

Planta de Galvanización
y Línea de Pintura

Vista aérea Puerto Pimsa y Parque Industrial Malambo

Nuestra Compañía
ACESCO es una compañía lider Colombiano, municipio de MISIÓN
en el sector del hierro y el acero Malambo-Atlántico, Área Metro- Desarrollar soluciones integrales en
en Colombia, con más de 41 años politana de Barranquilla - Atlántico, acero para fortalecer la competitividad
de experiencia en la producción punto estratégico que favorece de la industria, el comercio y la
y comercialización de acero la actividad comercial y las construcción, generando seguridad
laminado en Caliente, en Frío, exportaciones a más de 14 paises y confianza en todo lo que hacemos.
Galvanizado, Pre-Pintado, Cubiertas del contimente americano. Construimos una empresa rentable,
Arquitectónica, Master 1000, con innovación, tecnología,
Canaleta, Teja sin Traslapo, Teja de ACESCO cree firmemente en excelencia operacional, calidez
Zinc, Perfiles, Tubería Estructural, el talento colombiano y en la humana y un genuino interés en
Vigas y Metaldeck. capacidad de trabajo de más de promover el desarrollo sostenible.
600 colaboradores de su empresa.
Sus plantas y oficinas principales VISIÓN
están localizadas en el Caribe Acesco un millón...


Acero Laminado en Caliente y
Acero Laminado en Frío
Acesco comercializa acero laminado en en bobinas y láminas cortadas desde 1.5
caliente y acero laminado en frío en grados mm hasta 50 mm en diferentes calidades
y especificaciones que cumplen con el y presentaciones.
requerimiento de la industria automotriz,
línea blanca, construcción e industria El acero laminado en frío se ofrece en
metalmecánica en general. bobinas y láminas cortadas desde 0.45
mm hasta 3 mm, con acabado mate en
El acero laminado en caliente se ofrece calidad comercial, embutición y full hard.

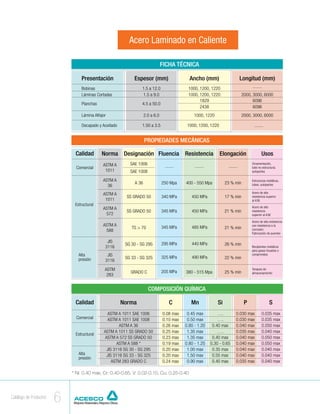

Acero Laminado en Caliente

FICHA TÉCNICA

Presentación Espesor (mm) Ancho (mm) Longitud (mm)
Bobinas 1.5 a 12.0 1000, 1200, 1220
Láminas Cortadas 1.5 a 9.0 1000, 1200, 1220 2000, 3000, 6000
1829 6096
Planchas 4.5 a 50.0
2438 6096
Lámina Alfajor 2.0 a 6.0 1000, 1220 2000, 3000, 6000

Decapado y Aceitado 1.50 a 3.5 1000, 1200, 1220

PROPIEDADES MECÁNICAS

Calidad Norma Designación Fluencia Resistencia Elongación Usos
ASTM A SAE 1006 Ornamentación,
Comercial tubo no estructural,
1011 SAE 1008 autopartes

ASTM A Estructuras metálicas,
A 36 250 Mpa 400 - 550 Mpa 23 % min tubos, autopartes
36
Acero de alta
ASTM A
SS GRADO 50 340 MPa 450 MPa 17 % min resistencia superior
1011 al A36
Estructural Acero de alta
ASTM A
SS GRADO 50 345 MPa 450 MPa 21 % min resistencia
572 superior al A36

Acero de alta resistencia
ASTM A con resistencia a la
TS > 70 345 MPa 485 MPa 21 % min corrosión.
588
Fabricación de puentes

JIS
SG 30 - SG 295 295 MPa 440 MPa 26 % min
3116 Recipientes metálicos
para gases licuados o
Alta JIS comprimidos
presión SG 33 - SG 325 325 MPa 490 MPa 22 % min
3116

ASTM Tanques de
GRADO C 205 MPa 380 - 515 Mpa 25 % min almacenamiento
283

COMPOSICIÓN QUÍMICA

Calidad Norma C Mn Si P S
ASTM A 1011 SAE 1006 0.08 max 0.45 max …. 0.030 max 0.035 max
Comercial ASTM A 1011 SAE 1008 0.10 max 0.50 max …. 0.030 max 0.035 max
ASTM A 36 0.26 max 0.80 - 1.20 0.40 max 0.040 max 0.050 max
ASTM A 1011 SS GRADO 50 0.25 max 1.35 max …. 0.035 max 0.040 max
Estructural
ASTM A 572 SS GRADO 50 0.23 max 1.35 max 0.40 max 0.040 max 0.050 max
ASTM A 588 * 0.19 max 0.80 - 1.25 0.30 - 0.65 0.040 max 0.050 max
JIS 3116 SG 30 - SG 295 0.20 max 1.00 max 0.35 max 0.040 max 0.040 max
Alta JIS 3116 SG 33 - SG 325 0.20 max 1.50 max 0.55 max 0.040 max 0.040 max
presión
ASTM 283 GRADO C 0.24 max 0.90 max 0.40 max 0.035 max 0.040 max

* Ni: 0.40 max, Cr: 0.40-0.65, V: 0.02-0.10, Cu: 0.25-0.40

6

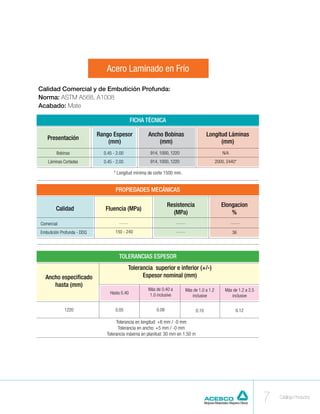

Acero Laminado en Frío

Calidad Comercial y de Embutición Profunda:
Norma: ASTM A568, A1008
Acabado: Mate

FICHA TÉCNICA

Rango Espesor Ancho Bobinas Longitud Láminas
Presentación
(mm) (mm) (mm)
Bobinas 0.45 - 2.00 914, 1000, 1220 N/A
Láminas Cortadas 0.45 - 2.00 914, 1000, 1220 2000, 2440*

* Longitud mínima de corte 1500 mm.


Resistencia Elongacion
Calidad Fluencia (MPa)
(MPa) %
Comercial
Embutición Profunda - DDQ 150 - 240 36

TOLERANCIAS ESPESOR
Tolerancia superior e inferior (+/-)
Ancho especificado Espesor nominal (mm)
hasta (mm)
Más de 0.40 a Más de 1.0 a 1.2 Más de 1.2 a 2.5
Hasta 0.40 1.0 inclusive inclusive inclusive

1220 0.05 0.08 0.10 0.12

Tolerancia en longitud: +6 mm / -0 mm
Tolerancia en ancho: +5 mm / -0 mm
Tolerancia máxima en planitud: 30 mm en 1.50 m

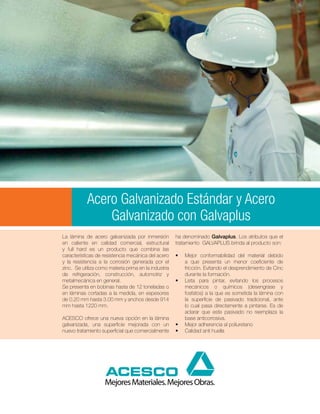

Acero Galvanizado Estándar y Acero
Galvanizado con Galvaplus
La lámina de acero galvanizada por inmersión ha denominado Galvaplus. Los atributos que el
en caliente en calidad comercial, estructural tratamiento GALVAPLUS brinda al producto son:
y full hard es un producto que combina las
características de resistencia mecánica del acero • Mejor conformabilidad del material debido
y la resistencia a la corrosión generada por el a que presenta un menor coeficiente de
zinc. Se utiliza como materia prima en la industria fricción. Evitando el desprendimiento de Cinc
de refrigeración, construcción, automotriz y durante la formación.
metalmecánica en general. • Lista para pintar, evitando los procesos
Se presenta en bobinas hasta de 12 toneladas o mecánicos o químicos (desengrase y
en láminas cortadas a la medida, en espesores fosfatos) a la que es sometida la lámina con
de 0.20 mm hasta 3.00 mm y anchos desde 914 la superficie de pasivado tradicional, ante
mm hasta 1220 mm. lo cual pasa directamente a pintarse. Es de
aclarar que este pasivado no reemplaza la
ACESCO ofrece una nueva opción en la lámina base anticorrosiva.
galvanizada, una superficie mejorada con un • Mejor adherencia al poliuretano
nuevo tratamiento superficial que comercialmente • Calidad anti huella

Acero Galvanizado Estándar y Acero Galvanizado con Galvaplus
Calidad Comercial y Estructural
Norma: ASTM A653/924 y NTC 4011
Acabado: Flor regular o mínima, con o sin skin-pass. Superficie no aceitada
Pasivado: Convencional, Galvaplus (NUEVO)
Recubrimientos: Z90 (G30), Z120 (G40), Z180 (G60), Z275 (G90)

FICHA TÉCNICA

Espesor (mm) Ancho Bobinas (mm) Longitud
2.50 - 3.00 1220 (No disponible en Galvaplus) 2440
1.40 - 2.00 1000, 1220 2000, 2440
0.36 - 1.20 914, 1000, 1220 2000, 2440
0.27 - 0.30 914, 1000 2000
0.20 - 0.23 - 0.30 900 2134, 3048

Nota: Longitud mínima de corte 1500 mm.


Fluencia Resistencia Elongación
Calidad (MPa)
(MPa) %
CS Comercial 25 mín
SS G33 (230) 230 310 20 mín
SS G40 (275)* 275 380 16 mín
SS G50 (340)** 340 450 12 mín

* A partir de espesor superior a 0.43 mm ** Solo en espesores iguales a 1.2, 1.5 y 2.0 mm x 1220 mm de ancho

TOLERANCIAS ESPESOR
“Tolerancia superior e inferior (+/-)
Ancho especificado Espesor nominal (mm)”
(mm) Más de 1.5 a Más de 2.0 a Más de 2.5 a
Hasta 1.5
2.0 inclusive 2.5 inclusive 5.0 inclusive

914 0,05 0,08 0,15 0,18
1000 0,05 0,08 0,15 0,18
1220 0,05 0,08 0,15 0,18

Tolerancia en longitud: +6 mm / -0 mm
Tolerancia en ancho: +5 mm / -0 mm
Tolerancia máxima en planitud: 30mm en 1.50m


Acero Pre-Pintado
La lámina de Acero Pre-pintada, El Acero Pre-pintado está presente en
producida bajo la referencia de la norma todos los sectores industriales. En la
ASTM A755, es un producto versátil construcción, en forma de tejas, cubiertas,
con ventajas técnicas y económicas, recubrimientos de fachadas, etc., y la
que combina las propiedades del Acero industria en general, como mobiliario
Galvanizado con la protección de un metálico, aparatos de calefacción,
recubrimiento orgánico adicional, de ahí ventilación, aire acondicionado, entre
su alta participación en el desarrollo de la otros.
industria.

Acero Pre-Pintado

ETAPAS CONVENCIONALES DE UN PROCESO
DE ACERO PRE-PINTADO

Galvanizado: El Acero Pre-pintado se fabrica Primer: El recubrimiento de primer asegura
a partir del Acero Galvanizado por inmersión la adherencia y la elasticidad entre el sustrato
en caliente (Sustrato) bajo norma ASTM tratado y la capa de pintura del acabado,
653M, al cual se le aplica un sistema de también brinda resistencia a la corrosión.
recubrimiento orgánico.
Pintado: La Capa de Pintura aporta las
Pre-tratado: El sustrato es sometido a un características superficiales requeridas,
tratamiento químico aplicado antes del primer tales como el acabado (color, textura, brillo,
que mejora la adhesión, inhibe la corrosión y aspecto, etc.), la dureza, la resistencia a la
aumenta la durabilidad de los acabados de abrasión y a la radiación ultravioleta. Bajo
pintura. norma ASTM A755.

Capa Superior
Primer
Pretratado

Sustrato
(acero
galvanizado)

Pretratado
Primer
Capa Inferior

GAMA DE COLORES

Blanco Rojo RAL 5005 RAL 6005 RAL 9006 RAL 9002 RAL 9003 RAL 9010 RAL 1023 NEGRO
Almendra Granate
Acesco Acesco

Se ofrece material con Acabado pintura en capa superior e inferior ó Acabado pintura en capa superior y primer en
capa inferior. Pueden suministrarse otros colores bajo código RAL Internacional, con previa solicitud.

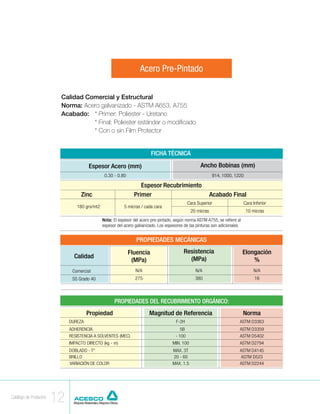

Acero Pre-Pintado

Calidad Comercial y Estructural
Norma: Acero galvanizado - ASTM A653, A755
Acabado: * Primer: Poliester - Uretano
* Final: Poliester estándar o modificado
* Con o sin Film Protector

FICHA TÉCNICA

Espesor Acero (mm) Ancho Bobinas (mm)
0.30 - 0.80 914, 1000, 1220

Espesor Recubrimiento
Zinc Primer Acabado Final
Cara Superior Cara Inferior
180 grs/mt2 5 micras / cada cara
20 micras 10 micras
Nota: El espesor del acero pre-pintado, según norma ASTM A755, se refiere al
espesor del acero galvanizado. Los espesores de las pinturas son adicionales.


Fluencia Resistencia Elongación
Calidad (MPa)
(MPa) %
Comercial N/A N/A N/A
SS Grado 40 275 380 16

PROPIEDADES DEL RECUBRIMIENTO ORGÁNICO:
Propiedad Magnitud de Referencia Norma
DUREZA F-2H ASTM D3363
ADHERENCIA 5B ASTM D3359
RESISTENCIA A SOLVENTES (MEC) › 100 ASTM D5402
IMPACTO DIRECTO (kg - m) MIN. 100 ASTM D2794
DOBLADO - T* MAX. 3T ASTM D4145
BRILLO 20 - 60 ASTM D523
VARIACIÓN DE COLOR MAX. 1.5 ASTM D2244

12

Transmilenio
Terminal El Dorado
(Bogotá)

Teja sin Traslapo - Grado 40
La Teja Sin Traslapo Curva o Recta, se usa Para facilitar su instalación y manejo
principalmente para cubrir grandes áreas. La se fabrica directamente en el sitio de
configuración geométrica del área transversal obra y el largo depende de la longitud
de las cubiertas permite obtener grandes a cubrir. Otra de sus ventajas es el no
inercias posibilitando su uso en proyectos poseer traslapos en la dirección del
con bajas pendientes (5% mínimo). Con el flujo del agua garantizando un sistema
material grado 40 se logra una cubierta de completamente hermético.
mayor resistencia y/o la posibilidad de un
mayor distanciamiento entre apoyos.

Teja sin traslapo

ACABADOS:
En lámina pre-pintada de diferentes colores que permiten excelentes acabados en
obra.

Colores

Blanco Rojo RAL 5005 RAL 6005 RAL 9006 RAL 9002 RAL 9010
Almendra Granate
Acesco Acesco

FICHA TÉCNICA
altura de Ancho Peso material
Espesor (mm) Calibre pre-pintado (kg/m2) Ancho efectivo (mm)
panel (pulg) panel (mm)
300 0.46 26 4.78
1.5 300
300 0.60 24 6.38
500 0.46 26 4.30
1.5 500
500 0.60 24 5.74
450 0.46 26 4.78
2.0 450
450 0.60 24 6.38
NOTA: El espesor de la lámina se
refiere al espesor del metal base (acero
galvanizado). La pintura no se considera
dentro del espesor de la lámina, es
adicional.

Teja sin traslapo curva

INFORMACION TÉCNICA

Radio mínimo de Altura del panel, Calibres
curvatura (mm) (mm), (pul)

1500 38 (1,5) 26 - 24

14

PANEL 2” PANEL 1.5”
Ancho total Ancho total
450 mm 300 mm

50,8 (2”) 38 (1.5”) 20,1
20,1

3,7
3,7 15,7
85
15,7
85

Dimensiones en mm Dimensiones en mm
PANEL 1.5”
15 Ancho total 50
0 mm
13

38 (1.5”)

72
78

Dimensiones en mm

TABLA DE CARGA PANEL 2” ancho 450 mm (carga sobreimpuesta)

Luz Simple (kg/m2) Luz Contínua (kg/m2)
Luces
(mm) Calibre Calibre
26 24 26 24
1800 78 123 110 181
1900 67 104 99 163
2000 57 89 89 147
2100 49 77 81 133
2200 43 67 74 121

TABLA DE CARGA PANEL 1.5” ancho 500 mm (carga sobreimpuesta)

Luces
26 24 26 24
1400 49 101 115 174
1500 40 82 97 152
1600 33 68 80 134
1700 28 56 66 118
1800 23 48 56 106


hc

hc= 1½

(Panel Sándwich)

60 m
m
Nota
• Distancia recomendada entre cortes:
1.50 m panel sencillo calibre 26
1.80 m panel doble calibre 24
• Pendiente mínima de 4% para panel 2”
hc
• Pendiente mínima de 4% para panel
1 1/2”
Acabado: Galvanizado o Pre - pintado
• Radio mínimo de curvatura: 1.5 m
Altura del panel: 1 1/2”
Calibres de formación: Calibre 24 y 26
• La teja se presenta en longitudes
especiales de acuerdo al despiece
20 mm del proyecto

hc= 1½” (38,1 mm) ó 2” (50,8 mm)

16

Bodega San Carlos II (Funza)

Cubierta Arquitectónica
La Cubierta Arquitectónica de ACESCO 1010 mm, en longitudes que van desde
es segura, resistente, y fácil de instalar. 1830 mm hasta 3660 mm, en espesores
Se recomienda su utilización en obras desde 0.30 a 0.70 mm (Calibre 30 a
donde se manejen luces entre correas 22) y calidad Grado 40 para espesores
de cubierta inferiores a 2300 mm y mayores a 0.46 mm (Calibre 26); también
que requieran acabados altamente disponibles en medidas especiales.
decorativos. Puede ser utilizada como fachada y/o
Se presenta en anchos de 730 mm y cubierta.

Cubierta arquitectónica
1010
144,29

74,74 74,36 Tolerancias en ancho útil +/- 5mm.

721,43
144,29

74,74 74,36
ANCHO TOTAL 800

Tolerancias en ancho útil +/- 5mm.
1010
144,29

74,36
74,74 ANCHO TOTAL 1070

Tolerancias en ancho útil +/- 5mm.
23,52 20,56
12,51

26 R2,1
45º

21,29 26
45º
45º
45º
45º

69,92

Dimensiones en mm
ACABADOS:
Galvanizado con recubrimiento en zinc G60 (180 g/m2). Se pueden realizar
recubrimientos de mayor espesor previa solicitud.
Pre-pintado de diferentes colores que permiten excelentes acabados en obra.

Colores

Almendra Granate
Acesco Acesco

18


FICHA TÉCNICA
Galvanizada Long (mm) Peso (kg) Pre -Pintada Long (mm) Peso (kg)
721 x 1830 – 30 (0.30 mm) 1830 3.85 1010 x 1830 – 30 (0.30 mm) 1830 5.14
721 x 2140 – 30 (0.30 mm) 2140 4.50 1010 x 2140 – 30 (0.30 mm) 2140 6.01
721 x 2440 – 30 (0.30 mm) 2440 5.13 1010 x 2440 – 30 (0.30 mm) 2440 6.85
721 x 3050 – 30 (0.30 mm) 3050 6.41 1010 x 3050 – 30 (0.30 mm) 3050 8.57
721 x 3660 – 30 (0.30 mm) 3660 7.69 1010 x 3660 – 30 (0.30 mm) 3660 10.28
721 x 5000 – 30 (0.30 mm) 5000 10.51 1010 x 5000 – 30 (0.30 mm) 5000 14.05
721 x 6000 – 30 (0.30 mm) 6000 12.61

ESPECIFICACIONES
Espesor Peso material Peso material Ancho
Calibre galvanizado pre-pintado Ancho total (mm)
(mm) (kg/m2) (kg/m2) Útil (mm)
0.30 30 2.88 2.78 A B
0.36 28 3.35 3.41 1010 1060
0.46 26 4.29 4.26 1010 1060
0.60 24 5.62 5.68 1010 1060
0.70 22 6.56 ___ 1010 1060

NOTA: El espesor de la lámina se refiere al espesor del metal base (acero galvanizado). La pintura no se considera dentro
del espesor de la lámina, es adicional.

A = 721 mm para material galvanizado, 1010 mm para material pre-pintado.
B = 800 mm para material galvanizado, 1060 mm para material pre-pintado.

TABLA DE CARGA
Luz Simple Luz Contínua
Luces
30 28 26 24 22 30 28 26 24 22
1500 45 58 81 111 131 79 98 138 203 246
1700 31 40 56 76 90 55 68 95 139 175
1900 22 29 40 54 64 39 48 68 100 125
2100 29 36 50 74 93
2300 22 27 38 56 71

Nota
Tornillos fijadores de ala a 800 mm
cada uno. Distancia recomendada entre
correas: 1.70 m.
Acabado: Galvanizado o Pre-pintado.


Bodega Codiacero (Pimsa-Malambo)

Cubierta Master 1000
Debido a su diseño y geometría, con con respecto a las cubiertas tradicionales.
trapecios y valles reforzados, le ofrece gran
desempeño estructural y arquitectónico Se presenta en espesores desde 0.36
en las obras. Es ideal para ser utilizada a 0.60 mm (Calibre 28 a 26) y calidad
como cubierta y/o fachadas. Master Grado 40 para espesores mayores a 0.46
1000 es una cubierta que permite una mm (Calibre 26).
mayor separación entre correas de apoyo

Master 1000

Ancho útil 1000
333
24

35

256 77 55 46 6

Ancho total 1080

Dimensiones en mm

ACABADOS:

Colores

Almendra Granate
Acesco Acesco


FICHA TÉCNICA
Longitud Peso material Peso material
Referencia pre-pintado (Kg)
(mm) galvanizado (kg)
1000 x 1830 – 28 (0.36 mm) 1830 6.19 6.30
1010 x 2140 – 28 (0.36 mm) 2140 7.23 ___
1010 x 2440 – 28 (0.36 mm) 2440 8.25 8.40
1010 x 3050 – 28 (0.36 mm) 3050 10.31 10.50
1010 x 3660 – 28 (0.36 mm) 3660 12.37 12.60
1010 x 5000 – 28 (0.36 mm) 5000 16.90 ___
1010 x 6000 – 28 (0.36 mm) 6000 20.28 ___


ESPECIFICACIONES

Espesor Peso material Peso material Ancho Ancho
Calibre pre-pintado (Kg/m2)
(mm) galvanizado (kg/m2) Útil (mm) total (mm)

0.36 28 3.38 3.44 1000 1080
0.46 26 4.34 4.30 1000 1080
0.60 24 5.68 5.74 1000 1080
NOTA: El espesor de la lámina se refiere al espesor del metal base (acero galvanizado). La pintura no se considera
dentro del espesor de la lámina, es adicional.

TABLA DE CARGA
Luces

28 26 24 28 26 24
1000 180 262 359 197 262 354
1100 148 217 297 163 216 293
1200 125 182 249 137 182 246
1300 106 155 213 116 155 210
1400 92 134 183 100 134 181
1500 80 116 160 87 116 158
1600 70 102 140 77 102 138
1700 62 91 124 68 91 123
1800 55 81 111 61 81 109
1900 50 73 99 55 73 98
2000 45 66 90 49 65 89

Nota
Tornillos fijadores de ala a 1000 mm cada uno.
Distancia recomendada entre correas: 1.90 m.

22

Postobón (Yumbo)

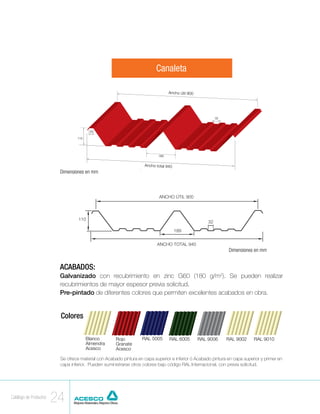

Canaleta - Grado 40
La Canaleta GRADO 40 resistente durable y fácil de los 8.0 m y en espesores
ACESCO es una cubierta instalar. que van desde 0.46 mm
muy funcional y decorativa, hasta 0.70 mm. Se utiliza
ideal para el uso en Se presenta con un en bodegas industriales,
grandes luces, debido a la ancho útil de 0.90 m y grandes naves, coliseos
gran inercia de su sección en longitudes que van etc.
transversal, además es desde los 3.0 m hasta

Canaleta

Ancho útil 900

32

30

110

189

Ancho total 940
Dimensiones en mm Dimensiones en milímetro
s

Dimensiones en mm

ACABADOS:

Colores

Almendra Granate
Acesco Acesco


24

FICHA TÉCNICA

Referencia Longitud Peso material galvanizado Peso material pre-pintado
(mm) (kg) (kg)
900 x 3000 – 26 (0.46 mm) 3000 13.01 12.91
900 x 4500 – 24 (0.60 mm) 4500 25.55 25.84
900 x 5000 – 24 (0.60 mm) 5000 28.39 28.71
900 x 6000 – 24 (0.60 mm) 6000 34.07 34.45
900 x 7000 – 24 (0.60 mm) 7000 39.75 40.19
900 x 8000 – 24 (0.60 mm) 8000 45.43 45.93

ESPECIFICACIONES
Peso material Peso material
Espesor Ancho Voladizo
Calibre galvanizado Pre-pintado
(mm) Útil (mm) Máximo (mm)
(kg/m2) (kg/m2)
0.46 26 4.82 4.78 900 600
0.60 24 6.31 6.38 900 800
0.70 22 7.37 ___ 900 800
NOTA: El espesor de la lámina se refiere al espesor del metal base (acero galvanizado). La pintura no se considera
dentro del espesor de la lámina, es adicional.

TABLA DE CARGA

Luces

26 24 22 26 24 22
4600 40 63 81 74 120 144
4800 35 55 71 68 110 132
5000 31 49 63 63 102 122
5200 28 43 56 58 94 113
5400 25 39 50 54 87 104
5600 22 35 45 50 81 97
5800 20 31 40 47 75 91
6000 18 28 36 44 68 85

Nota
Tornillos fijadores de ala a 900 mm
cada uno. Distancia recomendada entre
correas: 5.00 m.

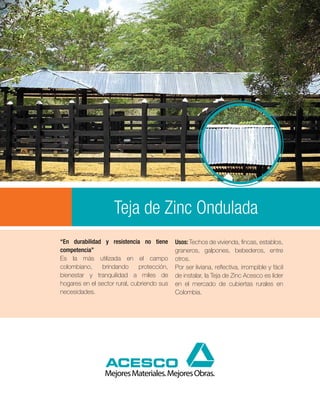

Teja de Zinc Ondulada
“En durabilidad y resistencia no tiene Usos: Techos de vivienda, fincas, establos,
competencia” graneros, galpones, bebederos, entre
Es la más utilizada en el campo otros.
colombiano, brindando protección, Por ser liviana, reflectiva, irrompible y fácil
bienestar y tranquilidad a miles de de instalar, la Teja de Zinc Acesco es líder
hogares en el sector rural, cubriendo sus en el mercado de cubiertas rurales en
necesidades. Colombia.

Teja de Zinc

67

18

Ancho útil 750

Ancho total 80
0

Dimensiones en mm
NOTA: Al instalar el producto, el sello Acesco debe quedar en la cara inferior.

FICHA TÉCNICA

REFERENCIA Peso (kg)*
(dimensiones Longitud Espesor total (mm)
en pies) (mm)**
0.20 0.23 0.30

3’ x 6’ 1829 2.56 2.83 3.74
3’ x 7’ 2134 2.99 3.30 4.37
3’ x 8’ 2438 3.42 3.77 4.99
3’ x 10’ 3048 4.27 4.71 6.24
3’ x 12’ 3658 5.13 5.65 7.49

*Peso teórico sin tolerancias
** También disponible en longitudes especiales desde 1800 mm hasta 3660 mm y en espesores hasta 0.46 mm.

TABLA DE CARGA (carga superimpuesta, kg/m2)

Espesor total (mm)
Luces (mm)
0.23 0.30
1200 48 65
1400 31 41
1600 20 28


Oficinas Estahl Ingenierías S.A.S

Metaldeck 2” y 3” - Grado 40
El sistema que cambió el concepto en la VENTAJAS
construcción de entrepisos, que consiste • Gran resistencia y seguridad.
en una lámina de acero preformada (steel • Se instala más rápido que la losa
deck) y una losa de concreto vaciada sobre tradicional.
esta de manera monolítica formando una • Se adapta a todo tipo de estructuras.
losa compuesta (composite steel floor • Reduce el uso de concreto.
deck). • Sin desperdicios ni formaletas.
CUMPLE NORMA NSR-10 • Menor tiempo de construcción.
• Menor peso y grosor de la losa.

Metaldeck grado 40

TABLA DE CARGA METALDECK 2” GRADO 40
Calibre 22 (0.75mm) Calibre 20 (0.90mm) Calibre 18 (1.20mm) Calibre 16 (1.50mm)

Altura total de la losa (mm)

100 120 140 100 120 140 100 120 140 100 120 140
Luz
(m)
Carga sobreimpuesta (kg/m²)

2.0 1006 1209 1331 1035 1213 1386 1109 1337 1564 1108 1331 1555
2.1 958 1151 1268 986 1155 1320 1056 1273 1490 1055 1268 1481
2.2 915 1099 1210 941 1103 1260 1008 1215 1422 1007 1210 1414
2.3 875 1051 1157 900 1055 1205 965 1163 1360 963 1158 1352
2.4 838 1008 1109 863 1011 1155 924 1114 1304 923 1110 1296
2.5 805 967 1065 828 970 1109 887 1070 1252 886 1065 1244
2.6 765 930 1024 796 933 1066 853 1028 1203 852 1024 1196
2.7 696 896 986 767 899 1027 822 990 1159 821 986 1152
2.8 634 862 951 739 866 990 792 955 1117 791 951 1111
2.9 579 788 918 707 837 956 765 922 1079 764 918 1072
3.0 529 722 887 649 809 924 740 891 1043 739 888 1037
3.1 - 661 852 - 783 894 - 863 1009 - 859 1003
3.2 - 606 782 - 750 866 - 836 978 - 832 972
3.3 - 557 719 - 691 840 - 810 948 - 807 942
3.4 - 551 661 - 638 815 - 786 920 - 783 915
3.5 - 469 608 - 589 763 - 763 894 - 761 889
3.6 - 431 552 - 544 706 - 682 869 - 740 864
3.7 - - 493 - - 653 - - 846 - - 841
3.8 - - - - - 605 - - 823 - - 818
3.9 - - - - - 556 - - 797 - - 797
4.0 - - - - - 501 - - 744 - - 778

Luz máxima sin apuntalamiento (m)
2.01 1.84 1.71 2.30 2.10 1.95 2.81 2.56 2.37 3.25 2.96 2.74


305 mm

2”

940 mm de ANCH
O ÚTIL

Nivel de concreto Malla electrosoldada
separadores

h= variable
130 mm a 150 mm

940 mm de ANCHO ÚTIL

GEOMETRIA DEL METALDECK 2”

Nota tabla de carga Metaldeck 2”
Nota 1: La tabla de ayuda para el diseño muestra valores de cargas sobreimpuestas sin mayorar, el peso propio se
encuentra incluído en el análisis (no tener en cuenta el peso propio de la losa).

305 mm
Nota 2: Los valores de esta tabla sólo serán válidos si la lámina es debidamente sujetada a la estructura de soporte. Se
debe utilizar conectores de cortante para restricción al giro sobre los apoyos.

Nota 3: Las deflexiones se limitan a L/180 para la etapa constructiva y L/360 para la condición de servicio una vez que
el concreto ha alcanzado su resistencia de diseño.

3”
Nota 4: Los valores de carga presentados se limitan a un máximo de 1950 kgf/m2 (400 psf).

122 mm
870 mm de ANCHO
ESPESOR TOTAL LOSA en ÚTIL PESO DEL TABLERO METÁLICO
METALDECK 2’’ “h” (mm) METALDECK 2”
Malla electrosoldada Nivel de concreto
100 110 120 130 140 150 22 20 18 16
Calibre
(0.75 mm) (0.90 mm) (1.20 mm) (1.50 mm)
LUZ MÁXIMA PARA EVITAR
VIBRACIONES “L” (m) kg/m 8.55 h= variable
11.33
7.12 14.20
3” 130 mm a 150 mm
kg/m2 7.57 9.10 12.05 15.11
3.00 3.30 3.60 3.90 4.20 4.50

NOTA: El espesor mínimo exigido para el Metaldeck es de 0.75 mm de acuerdo con
CANTIDADES TEÓRICAS 870 mm de ANCHO ÚTIL
las especificaciones del NSR-10 (reglamento sismo-resistente para Colombia 2010)
DE CONCRETO (m /m )
3 2 GEOMETRIA DEL METALDECK 3”
(también es especificado de esta manera por el SDI-Steel Deck Institute)
0.072 0.082 0.092 0.102 0.112 0.122

30

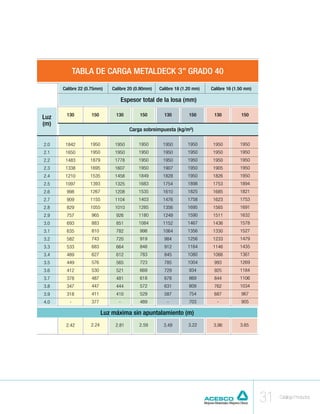

TABLA DE CARGA METALDECK 3” GRADO 40
Calibre 22 (0.75mm) Calibre 20 (0.90mm) Calibre 18 (1.20 mm) Calibre 16 (1.50 mm)

Espesor total de la losa (mm)

130 150 130 150 130 150 130 150
Luz
(m)
Carga sobreimpuesta (kg/m²)

2.0 1842 1950 1950 1950 1950 1950 1950 1950
2.1 1650 1950 1950 1950 1950 1950 1950 1950
2.2 1483 1879 1778 1950 1950 1950 1950 1950
2.3 1338 1695 1607 1950 1907 1950 1905 1950
2.4 1210 1535 1458 1849 1828 1950 1826 1950
2.5 1097 1393 1325 1683 1754 1898 1753 1894
2.6 998 1267 1208 1535 1610 1825 1685 1821
2.7 909 1155 1104 1403 1476 1758 1623 1753
2.8 829 1055 1010 1285 1356 1695 1565 1691
2.9 757 965 926 1180 1249 1590 1511 1632
3.0 693 883 851 1084 1152 1467 1436 1578
3.1 635 810 782 998 1064 1356 1330 1527
3.2 582 743 720 919 984 1256 1233 1479
3.3 533 683 664 848 912 1164 1146 1435
3.4 489 627 612 783 845 1080 1066 1361
3.5 449 576 565 723 785 1004 993 1269
3.6 412 530 521 669 729 934 925 1184
3.7 378 487 481 618 678 869 844 1106
3.8 347 447 444 572 631 809 762 1034
3.9 318 411 410 529 587 754 687 967
4.0 - 377 - 489 - 703 - 905

Luz máxima sin apuntalamiento (m)
2.42 2.24 2.81 2.59 3.49 3.22 3.96 3.65



305 mm

3”

122 mm
870 mm de ANCHO
ÚTIL

Malla electrosoldada Nivel de concreto

h= variable
3” 130 mm a 150 mm

870 mm de ANCHO ÚTIL

Nota tabla de carga Metaldeck 3”
Nota 1: La tabla de ayuda para el diseño muestra valores de cargas sobreimpuestas sin mayorar, el peso propio se
encuentra incluído en el análisis (no tener en cuenta el peso propio de la losa).

Nota 2: Los valores de esta tabla sólo serán válidos si la lámina es debidamente sujetada a la estructura de soporte. Se
debe utilizar conectores de cortante para restricción al giro sobre los apoyos.

Nota 3: Las deflexiones se limitan a L/180 para la etapa constructiva y L/360 para la condición de servicio una vez que
el concreto ha alcanzado su resistencia de diseño.

Nota 4: Los valores de carga presentados se limitan a un máximo de 1950 kgf/m2 (400 psf).

ESPESOR TOTAL DE LZA EN
METALDECK 3’’ “h” (mm)
PESO DEL TABLERO METÁLICO METALDECK 3”

130 140 150 22 20 18 16
Calibre
(0.75 mm) (0.90 mm) (1.20 mm) (1.50 mm)
LUZ MÁXIMA PARA EVITAR
VIBRACIONES “L” (m) kg/m 7.12 8.55 11.33 14.20

3.90 4.20 4.50
kg/m 2
8.18 9.83 13.02 16.32

NOTA: El espesor mínimo exigido para el Metaldeck es de 0.75 mm de acuerdo con
CANTIDADES TEÓRICAS DE las especificaciones del NSR-10 (reglamento sismo-resistente para Colombia 2010)
CONCRETO (m3/m2) (también es especificado de esta manera por el SDI-Steel Deck Institute)
0.091 0.101 0.111

32

Tubería Estructural A-500
Grado C
Los perfiles tubulares son elementos Este producto se utiliza en la fabricación
livianos que permiten un ahorro en el de pórticos, cerchas, correas de cubierta
peso de la estructura, eliminando las y cerramiento lateral, viguetas de entrepiso
operaciones de conformación de la o cualquier otro tipo de construcción
sección transversal de los componentes metálica.
estructurales principales y secundarios,
brindando además un excelente acabado CUMPLE NORMA NSR-10
estético. Estos miembros son compatibles (Reglamento de construcción sismo
con diferentes sistemas constructivos. resistente para Colombia – Año 2010)

TUBERIA ESTRUCTURAL

El término Perfiles Tubulares se refiere a los tubos de acero soldados de alta resistencia,
referenciados en el reglamento NSR-10 como Perfiles Tubulares Estructurales acorde
al Título F.2. del reglamento NSR-10, Estructuras Metálicas. Son utilizados como
elementos estructurales en edificios y otras construcciones, y en una gran variedad
de productos manufacturados. Se producen en formas redondas, cuadradas y
rectangulares, y en una amplia gama de tamaños en acero laminado en caliente, bajo
Norma ASTM A-500 Grado C.

Los espesores de pared y relaciones dimensionales de nuestra tubería estructural
permiten diseñar y construir conexiones de armaduras y pórticos. Para espesores de
pared inferiores es necesario desarrollar la conexión utilizando elementos de transición
de cargas como cartelas para lograr un buen comportamiento, de acuerdo a lo
registrado en los Títulos F.2 y F.3 del NSR-10.

BENEFICIOS DE NUESTRA TUBERÍA ESTRUCTURAL

Resistencia: Tienen alta resistencia a cargas, excelentes características de soporte
de compresión y una excelente resistencia a la torsión.
Apariencia: En las aplicaciones expuestas a la vista, ofrecen una estética interesante
del diseño de edificios y otras estructuras.
Uniformidad: Proporcionan una uniformidad de tamaño, forma, resistencia y tolerancia
que hace que su uso sea totalmente confiable.
Costo-Efectividad: Son competitivos en precios con otros materiales estructurales,
esto se debe a la mejora de métodos de conexión y de anclaje entre distintos materiales
y elementos, lo cual nos permite disfrutar de una gran ventaja en costos.
Ambientalmente amigables: El acero es uno de los materiales más reciclados del
mundo.

34

ACERO CALIDAD ESTRUCTURAL
Norma ASTM A500 Grado C

Fy Fu
TUBERÍA ESTRUCTURAL
Mpa / Ksi Mpa / Ksi

REDONDA 317 / 46 427 / 62

CUADRADA Y RECTANGULAR 350 / 50 427 / 62

TOLERANCIAS EN DIMENSIONES
EXTERNAS PARA TUBERÍA
CUADRADA Y RECTANGULAR
Dimensión externa del Máxima
lado mayor, mm (pulg) Variación

63.5 mm (2 1/2”) ó inferior 0.51 (0.020)

Superior a 63.5 mm (2 1/2”)
0.64 (0.025)
a 88.9 mm (3 1/2”) inclusive

Superior a 88.9 mm (3 1/2”)
0.76 (0.030)
a 139.7 mm (5 1/2”) inclusive

0.01 veces el lado
Superior a 139.7 mm (5 1/2”)
mayor

TOLERANCIAS EN DIÁMETROS
NOMINALES PARA TUBERÍA
REDONDA

Diámetro nominal Máxima variación
exterior

Menor o igual a 48.26 mm (1.90”) ± 0.50 %

Mayor o igual a 50.8 mm (2”) ± 0.75 %

Los valores de la variación son redondeados al 0.15 mm (0.005”) mas cercano.


36
D

TUBERIA ESTRUCTURAL REDONDA

Tabla de Dimensiones y Propiedades de la Sección.
t
Dimensiones Nominales Espesor Área de la Área
de Peso sección I S r rº Z St. superficialpor
Diámetro Espesor diseño transversal Venant metro lineal
D/t
Nominal Exterior
e (mm) t (mm) (kgf/m) (mm2) (mm4) (mm3) (mm) (mm3) (mm3) J (mm4) (m2)
(pulg) (mm)

4 1/2’’ 114,30 3,57 3,320 34,43 9,75 1157,6 1783697 31210,8 39,25 55,51 40904,34 3564204 0,718
4 1/2’’ 114,30 5,70 5,301 21,56 15,27 1815,2 1783697 31210,8 31,35 44,33 63029,68 3564204 0,718
6’’ 152,40 4,76 4,427 34,43 17,33 2057,9 5641235 74032,0 52,36 74,04 96958,43 11272364 0,958
8 5/8’’ 219,08 6,84 6,361 34,44 35,80 4250,9 24061942 219668,5 75,24 106,40 287912,04 48080888 1,376
TUBERIA ESTRUCTURAL

10 3/4’’ 273,05 9,00 8,370 32,62 58,61 6959,8 61007516 446859,7 93,63 132,41 586560,01 121893128 1,716
12 3/4’’ 323,85 10,11 9,402 34,44 78,22 9288,2 114876480 709442,5 111,21 157,28 929951,63 229547760 2,035

Acorde al Capítulo F.2. del Reglamento NSR-10.

b

TUBERIA ESTRUCTURAL CUADRADA
A h

t Tabla de Dimensiones y Propiedades de la Sección.
B

Dimensiones Dimensiones Área
Nominales de Diseño Área de superficial
peso la sección I S r Z St. Warping por metro
transversal rº Venant lineal
h/t b/t
A B e h b t
(mm) (mm) (mm) (mm) (mm) (mm) (kgf/m) (mm2) (mm4) (mm3) (mm) (mm) (mm3) J(mm4) Cw(mm6) (m2)

100 x 100 x 3,77 85,45 85,45 3,51 24,37 24,37 11,10 1320,0 2023816 40476,3 39,16 55,37 47348,4 3214496 9,760E+05 0,389
120 x 120 x 4,53 102,51 102,51 4,21 24,33 24,33 16,01 1903,2 4194678 69911,3 46,95 66,39 81914,8 6662828 2,917E+06 0,467
155 x 155 x 5,85 132,42 132,42 5,44 24,34 24,34 26,71 3174,7 11680162 150711,8 60,66 85,78 176494,5 18552754 1,355E+07 0,603
200 x 200 x 7,55 163,31 163,31 7,02 23,26 23,26 44,09 5241,2 31919076 319190,8 78,04 110,36 374650,1 51645192 9,658E+07 0,772
220 x 220 x 9,00 176,26 176,26 8,37 21,06 21,06 57,45 6831,2 49950832 454098,5 85,51 120,93 534867,5 81301360 2,044E+08 0,846
TUBERIA ESTRUCTURAL

260 x 260 x 11,00 206,54 206,54 10,23 20,19 20,19 82,74 9841,0 100148168 770370,5 100,88 142,67 908892,6 163430544 5,987E+08 0,999


37
Catálogo Productos

38
b

A h TUBERIA ESTRUCTURAL RECTANGULAR
t Tabla de Dimensiones y Propiedades de la Sección.
B
Dimensiones Dimensiones Eje X-X Eje Y-Y Área
Nominales de Diseño Área de superficial
peso la sección St. Warping por metro
transversal Ix Sx rx Zx Iy Sy ry Zy Venant lineal
h/t b/t
A B e h b t
ro
(mm) (mm) (mm) (mm) (mm) (mm) (kgf/m) (mm2) (mm4) (mm3) (mm) (mm3) (mm4) (mm3) (mm) (mm3) (mm) J(mm4) Cw(mm6) (mm2)

120 x 60 x 3,00 108,42 48,42 2,79 38,86 17,35 8,01 952,21 1772151 29535,9 43,14 36631,6 604970 20165,7 25,21 22664,2 49,96 1463046 1,090E+08 0,351
120 x 60 x 3,43 106,76 46,76 3,19 33,47 14,66 9,09 1080,14 1988781 33146,4 42,91 41311,4 676527 22550,9 25,03 25522,0 49,67 1648600 1,225E+08 0,350
140 x 60 x 3,00 128,42 48,42 2,79 46,03 17,35 8,96 1063,81 2603725 37196,1 49,47 46711,7 696359 23212,0 25,58 25856,5 55,70 1795902 2,378E+08 0,391
140 x 70 x 4,00 124,56 54,56 3,72 33,48 14,67 12,36 1469,62 3683054 52615,1 50,06 65576,6 1252888 35796,8 29,20 40513,2 57,95 3053029 3,087E+08 0,409
180 x 90 x 5,14 160,16 70,16 4,78 33,50 14,68 20,42 2428,11 10059225 111769,2 64,36 139305,3 3421967 76043,7 37,54 86063,3 74,51 8338345 1,394E+09 0,525
200 x 100 x 5,71 177,96 77,96 5,31 33,51 14,68 25,21 2997,12 15329116 153291,2 71,52 191057,8 5214721 104294,4 41,71 118036,4 82,79 12706606 2,622E+09 0,584
260 x 130 x 7,43 231,32 101,32 6,91 33,48 14,66 42,64 5069,61 43819336 337071,8 92,97 420106,3 14906205 229326,2 54,22 259540,8 107,63 36323788 1,267E+10 0,759
300 x 150 x 8,57 266,92 116,92 7,97 33,49 14,67 56,76 6747,21 77645200 517634,7 107,27 645155,2 26413180 352175,7 62,57 398577,2 124,19 64362812 2,988E+10 0,875

TUBERIA ESTRUCTURAL

Nomenclatura:
Ix: Momento de inercia de la sección transversal respecto al eje X. Zx: Módulo plástico sección sobre el eje X.
Iy: Momento de inercia de la sección transversal respecto al eje Y. Zy: Módulo plástico sección sobre el eje Y.
Sx: Módulo de elasticidad de la sección transversal sobre el eje X. Cw: Constante del alabeo de la sección.
Sy: Módulo de elasticidad de la sección transversal sobre el eje Y. J: Constante de la torsión de la sección (constante de St. Venant).
rx: Radio de giro con respecto al eje X. Área superficial por metro lineal: Es el área externa de los perfiles estructurales
ry: Radio de giro con respecto al eje Y. tubulares por metro de longitud de los mismos.
ro: Radio del giro polar con respecto al centro del cortante de la sección.

Tubería Galvanizada

La Tubería Acesco, producida en acero temporal. Su sección transversal es
galvanizado de alta calidad, es utilizada fabricada con geometrías cuadradas,
en cerramientos, ornamentación y redondas o rectangulares.
carpintería metálica. Además, cuenta
con recubrimiento G 60 (180gr / m2) NORMA ACERO GALVANIZADO
y protección para almacenamiento ASTM A-653 (NTC 4011)

TUBERIA GALVANIZADA REDONDA

Diámetro Exterior Espesor Peso
Referencia (mm) (kg / 6 mt)
Pulgadas (“) Milímetros (mm)
0,70 2,32
0,90 2,91
1,20 3,86
1/2 “ 0,840 21,336
1,37 4,33
1,50 4,73
1,90 5,89
0,70 2,89
0,90 3,65
1,20 4,84
3/4 “ 1.050 26.670 1,37 5,45
1,50 5,95
1,90 7,43
0,70 3,61
0,90 4,61
1,20 6,05
1“ 1.315 33.401 1,37 6,89
1,50 7,53
1,90 9,42
0,70 4,56
0,90 5,82
1,20 7,66
1 1/4 “ 1.660 42.164 1,37 8,73
1,50 9,47
1,90 11,91
0,70 5,21
0,90 6,63
1,20 8,76
1 1/2 “ 1.900 48.260 1,37 9,94
1,50 10,76
1,90 13,59

40

TUBERIA GALVANIZADA CUADRADA


0,70 3,34
0,90 4,26
1“X1“ 1.250 31.750 1,20 5,59
1,37 6,36
1,50 6,89
1,90 8,64
0,70 5,14
0,90 6,56
1,20 8,64
1 1/2 “ X 1 1/2 “ 1.875 47.625 1,37 9,84
1,50 10,72
1,90 13,45

TUBERIA GALVANIZADA RECTANGULAR


0,70 5,14
0,90 6,56
1,20 8,64
1“X2“ 1.875 47.625
1,37 9,84
1,50 10,72
1,90 13,45


Perfiles C y Z - Grado 50
Los perfiles son elementos livianos que Este producto se utiliza en la fabricación
permiten un ahorro aproximado del 40% de Pórticos, Cerchas o cualquier otro tipo
en el peso de la estructura y sus secciones de estructuras metálicas.
optimizan la relación resistencia-peso,
dando un excelente acabado para CUMPLE NORMA NSR-10
elementos a la vista. Son compatibles con (Reglamento de construcción sismo
diferentes sistemas constructivos. resistente para Colombia – Año 2010)

Perfil C grado 50

ESPECIFICACIONES TÉCNICAS

Referencia Espesor A B C Peso PHR Peso PAG
Calibre
perfil (mm) (mm) (mm) (mm) kg/m kg/m

100 x 50 3.0 11 100 50 15 5.06 -
100 x 50 2.5 12 100 50 15 4.22 -
100 x 50 2.0 14 100 50 15 3.38 3.41
100 x 50 1.5 16 100 50 15 2.53 2.57
100 x 50 1.2 18 100 50 15 2.03 2.06
120 x 60 3.0 11 120 60 15 6.12 -
120 x 60 2.5 12 120 60 15 5.10 -
120 x 60 2.0 14 120 60 15 4.08 4.13
120 x 60 1.5 16 120 60 15 3.06 3.11
120 x 60 1.2 18 120 60 15 2.45 2.50
150 x 50 3.0 11 150 50 17 6.31 -
150 x 50 2.5 12 150 50 17 5.26 -
150 x 50 2.0 14 150 50 17 4.21 4.26
150 x 50 1.5 16 150 50 17 3.16 3.20
150 x 50 1.2 18 150 50 17 2.52 2.57
160 x 60 3.0 11 160 60 20 7.16 -
160 x 60 2.5 12 160 60 20 5.97 -
160 x 60 2.0 14 160 60 20 4.77 4.83
160 x 60 1.5 16 160 60 20 3.58 3.63
160 x 60 1.2 18 160 60 20 2.86 2.92
203 x 67 3.0 11 203 67 19 8.43 -
203 x 67 2.5 12 203 67 19 7.03 -
203 x 67 2.0 14 203 67 19 5.62 5.69
203 x 67 1.5 16 203 67 19 4.22 4.28
203 x 67 1.2 18 203 67 19 3.37 3.44
220 x 80 3.0 11 220 80 20 9.56 -
220 x 80 2.5 12 220 80 20 7.97 -
220 x 80 2.0 14 220 80 20 6.37 6.45
220 x 80 1.5 16 220 80 20 4.78 4.85
220 x 80 1.2 18 220 80 20 3.82 3.90
254 x 67 3.0 11 254 67 18 9.56 -
254 x 67 2.5 12 254 67 18 7.97 -
254 x 67 2.0 14 254 67 18 6.37 6.45
254 x 67 1.5 16 254 67 18 4.78 4.85
305 x 80 3.0 11 305 80 25 11.73 -
305 x 80 2.5 12 305 80 25 9.77 -
305 x 80 2.0 14 305 80 25 7.82 7.91
305 x 80 1.5 16 305 80 25 5.86 5.95
355 x 110 3.0 11 355 110 25 14.25 -
355 x 110 2.5 12 355 110 25 11.87 -
355 x110 2.0 14 355 110 25 9.50 9.61


Perfil Z grado 50

B
ESPECIFICACIONES TÉCNICAS

Referencia Espesor A B C Peso PHR Peso PAG
Calibre
perfil (mm) (mm) (mm) (mm) kg/m kg/m
A
160x60 3.0 11 160 60 20 7.16 -
160x60 2.5 12 160 60 20 5.97 -
160x60 2.0 14 160 60 20 4.77 4.83
160x60 1.5 16 160 60 20 3.58 3.63
160x60 1.2 18 160 60 20 2.86 2.92
C
220x80 3.0 11 220 80 20 9.56 -
220x80 2.5 12 220 80 20 7.97 -
220x80 2.0 14 220 80 20 6.37 6.45
220x80 1.5 16 220 80 20 4.78 4.85
220x80 1.2 18 220 80 20 3.82 3.90
305x80 3.0 11 305 80 25 11.73 -
305x80 2.5 12 305 80 25 9.77 -
305x80 2.0 14 305 80 25 7.82 7.91
305x80 1.5 16 305 80 25 5.86 5.95

ACABADOS (Perfiles C y Z Laminados en Caliente):
Perfil Negro: (Todos los espesores) elaborado con material bajo norma ASTM A 1011
grado 50, decapado que facilita su proceso de acabado y pintado, disminuyendo
costos en su proceso hasta de un 30%.
Perfil con Anticorrosivo: (Todos los espesores) recubierto con anticorrosivo
alquidico-modificado, brindando protección durante el transporte, almacenamiento e
instalación.
Perfil Galvanizado (2.00, 1.5 y 1.20 mm) elaborado con material bajo norma ASTM
A 653 grado 50 de calidad estructural, con recubrimiento en zinc G60 (180 g/m2).

RESISTENCIA MINIMA DE MATERIAL
(Perfiles C y Z Laminados en Caliente)

Fy Fu
ESPESORES
(MPa / Ksi) (MPa / Ksi)

Todos los espesores 340 / 50 460 / 65

44

PERFILES ACESCO

Los Perfiles son elementos livianos que permiten ahorro en el peso de la estructura y sus secciones
optimizan la relación resistencia – peso, ofreciendo un excelente acabado cuando se utilizan como
elementos a la vista. Son compatibles con diferentes sistemas constructivos y pueden ser empleados
como correas, viguetas, en estructuras para cubiertas, cerchas, pórticos, escaleras y en general, en la
construcción de estructuras metálicas.

Su nueva capa de protección anticorrosiva mejora la rentabilidad en los proyectos, disminuyendo la
mano de obra, tiempo, espacio y los costos de preparación de la superficie a pintar. Esta protección
anticorrosiva recubre todas las superficies, bordes de las perforaciones y cortes que vienen de fábrica.
El sistema de recubrimiento anticorrosivo alquídico modificado se aplica sobre material decapado (Libre
de oxidación superficial) y es compatible con distintos sistemas de recubrimiento.

Sistemas aplicados al perfil decapado recubierto con
anticorrosivo alquídico horneado.
Compatibilidad con pinturas Pintuco

Descripción Marca

Alquídico modificado horneado RAC*

Acabado Epóxico Pintuco Ref. 111.221 Pintuco

Acabado Epóxico Epoxiestructuras Ref. 10130580 Pintuco

Acabado Acrílico Ref. 113883 Pintuco

Acabado Poliuretano Ref. 10128104 Pintuco

Anticorrosivo Epóxico Ref. 101.30777 Ref. 101.30778 Pintuco
Acabado Epóxico Pintucoat Ref. 113.221 Pintuco

Acabado Epóxico Epoxiestructuras Ref. 10130580 Pintuco

Acabado Acrílico Ref. 113883 Pintuco

Acabado Poliuretano Ref. 10128104 Pintuco
*Recubrimiento Anticorrosivo Acesco.

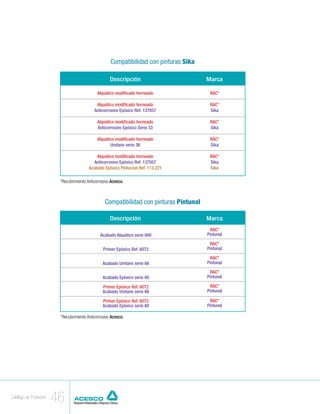

Compatibilidad con pinturas Sika

Descripción Marca


Anticorrosivo Epóxico Ref. 137057 Sika

Anticorrosivo Epóxico Serie 33 Sika

Uretano serie 36 Sika

Anticorrosivo Epóxico Ref. 137057 Sika
Acabado Epóxico Pintucoat Ref. 113.221 Sika


Compatibilidad con pinturas Pintunal

Descripción Marca
RAC*
Acabado Alquídico serie 600 Pintunal

RAC*
Primer Epóxico Ref. 6072 Pintunal

RAC*
Acabado Uretano serie 66 Pintunal

RAC*
Acabado Epóxico serie 60 Pintunal

Primer Epóxico Ref. 6072 RAC*
Acabado Uretano serie 66 Pintunal

Primer Epóxico Ref. 6072 RAC*
Acabado Epóxico serie 60 Pintunal


46

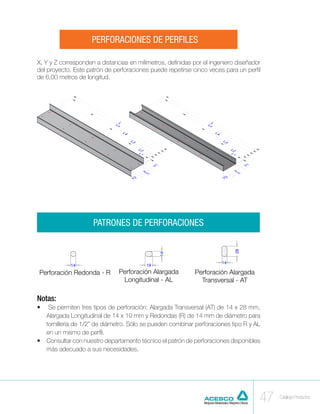

PERFORACIONES DE PERFILES

X, Y y Z corresponden a distancias en milímetros, definidas por el ingeniero diseñador
del proyecto. Este patrón de perforaciones puede repetirse cinco veces para un perfil
de 6,00 metros de longitud.

PATRONES DE PERFORACIONES

Perforación Redonda - R Perforación Alargada Perforación Alargada
Longitudinal - AL Transversal - AT

Notas:
• Se permiten tres tipos de perforación: Alargada Transversal (AT) de 14 x 28 mm,
Alargada Longitudinal de 14 x 19 mm y Redondas (R) de 14 mm de diámetro para
tornillería de 1/2” de diámetro. Sólo se pueden combinar perforaciones tipo R y AL
en un mismo de perfil.
• Consultar con nuestro departamento técnico el patrón de perforaciones disponibles
más adecuado a sus necesidades.

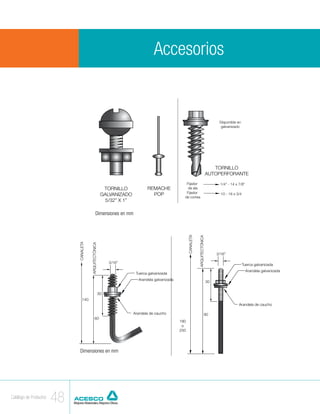

Accesorios

CANALETA

ARQUITECTÓNICA
3/16”
Disponible en
galvanizado Tuerca
Arand

30
140

Arandela
TORNILLO 60
AUTOPERFORANTE
Fijador 1/4” - 14 x 7/8”
TORNILLO REMACHE de ala
Fijador
GALVANIZADO POP 10 - 16 x 3/4
de correa
5/32” X 1”

Dimensiones en mm
CANALETA

ARQUITECTÓNICA
CANALETA

ARQUITECTÓNICA

3/16”

3/16”
Tuerca galvanizada
Disponible en Arandela galvanizada
galvanizado Tuerca galvanizada
Arandela galvanizada
30

30
140
Arandela de caucho

Arandela de caucho 90
TORNILLO 60
180
AUTOPERFORANTE o
250
Fijador 1/4” - 14 x 7/8”
de ala
Fijador 10 - 16 x 3/4
de correa
Dimensiones en mm

48

LIMAHOYA (ref. TCL) TERMINAL DE ALERO TERMINAL SUPERIOR
PEQUEÑO (ref. TDAP) CONTRAMURO /ref. TSM)
Recibe y canaliza el agua de dos Hace las vece de gotero evitando Con el TMS, este elemento
vertientes de la cubierta. que el agua se devuelva por el panel evita filtraciones entre el
20 de cubierta y cubre como remate muro y la cubierta
las correas, evitando el deterioro
60 de las mismas
20
SECCIÓN 300
51 2000

2000 50

2000 70
100
50 150
SECCIONES

20 20
20 20

CABALLETE TEJA TERMINAL DE ALERO TERMINAL LATERAL
(ref. TZL) GRANDE (ref. TDAG) CONTRAMURO (ref. TLM)
Hace las veces de gotero y remate Se comporta como un “flashing”
a las vista de las correas, evitando evitado filtraciones al interior
X 50 el deterioro de las mismas. del proyecto sobre el costado de
20 la cubierta.

2000
2000 50
100
2000 100
SECCIONES 150
100
X = 230 ó 430
30
20
20
30

TERMINAL UNIVERSAL CABALLETE TEJA
PLANO (ref. TUP) TOLEDO (ref. TZB)
280,480
Se usa como un elemento de remate
sobre le muro o viga que soportan
la cubierta. r=80
60

180

20
SECCIÓN 120

20

Dimensiones en mm


Vigas W
CARACTERÍSTICAS DE LAS VIGAS W concentrado en sus patines que las vigas
• Las vigas de sección W generalmente S, por lo que poseen mayores momentos
resultan las más económicas al usarse de inercia y momentos resistentes para
como elementos a flexión y son más un mismo peso.
eficientes que las canales y las secciones
S.
• Tienen un mayor porcentaje de acero

VIGAS W

CALIDAD ASTM A992

• Nuestras vigas están cobijadas en la especificación ASTM A992.
• Es un acero de alta resistencia y baja aleación (HSLA). Tiene valores mínimos
especificados de Yp y Ts de 50 y 65 ksi, respectivamente.
• Además, el acero A992 tiene excelentes características de ductilidad y soldabilidad.

APLICACIONES DE LAS VIGAS W ACESCO

Nuestras vigas se utilizan en aplicaciones estructurales de forma horizontal y vertical
en edificios de acero estructural, edificios industriales (electricidad, energía), puentes,
viviendas unifamiliares, construcción naval, gradas, equipos de construcción, equipos
de campos petroleros, túneles, vagones de ferrocarril, puentes grúa, entre otros.

En caso de requerir alguna referencia de secciones W que no se encuentre en la
siguiente lista, se podrá suministrar previa solicitud.


52
tf k1
R

d T tw
k
bf

Área Espesor
del Alma Ancho Espesor
A

6 3 3 6 4 3 3 3 3 3 3
VIGAS W ASTM A992

54

Parque Industrial Malambo PIMSA
Malambo, Atlántico – Colombia

01 8000 514 514
E-mail: servicioalcliente@acesco.com
www.acesco.com

Edición 2. Julio 2012
Acesco se reserva el derecho de
modificar, sin previo aviso, los datos aquí
consignados.

Catalogo deproductos2012

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Catalogo deproductos2012

Catalogo deproductos2012
