CCCA: S 1-69 DEFINICIONES y SIMBOLOS UTILI-ZADOS
EN LA MECANICA DE SUE-LOS
13
CCCA:S 11-69 METODO PARA LA DETERMINACION
DEL CONTENIDO DE HUMEDAD DE
LOS SUELOS POR SECADO EN HOR-NO
29
DEL PESO ESPECIFICO DE LOS
SOLIDOS CONTENIDOS EN EL SUELO 33
CCCA: S 13-69 METODO DE PREPARACION DE LAS
MUESTRAS PARA LANALISIS GRANU-LOMETRICOS
Y PARA LA DETERMINA-CION
DE LOS LIMITES DE CONSISTENCIA 39
CCCA: S 14-69 METODO PARA EL ANALISIS GRANULO-METRICO
DE LOS SUELOS 47
DE LOS LIMITES LIQUIDO Y PLAS-TICO
63
CCCA:S 16-19 FACTORES DE ENCOGIMIENTO 73
CCCA:S 17-69 METODO P ARA LA IDENTIFICACION
DE SUELOS SEGUN EL SISTEMA
UNIFICADO DE CLASIFICACION DE LOS
SUELOS 79
CCCA: S 18-69 METODO Y CLASIFICACION DE SUELOS Y
DE MEZCLAS SUELO-AGREGADO PARA
FINES DE CONSTRUCCION VIAL 95
CCCA: S 101-69 SISTEMA UNIFICADO DE CLASIFI-CACIÓN
DE SUELOS 103
CCCA: Eq. 2-64 CEDAZOS DE ENSAYO 111
ABREVIATURAS
ASTM: American Society for Testing and Materials.
COPANT: Comité Panamericano de Normas Técnicas.
CCCA: Comité Conjunto del Concreto Armado.
IMME: Instututo de Materiales y Modelos Estructurales.
NORVEN: Norma Venezolana.
USG: United States Gauge.

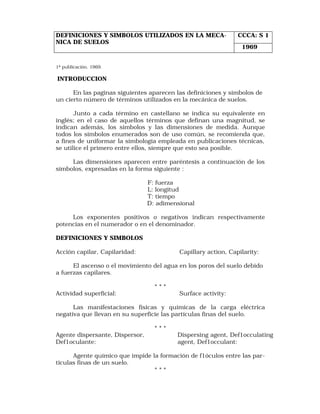

DEFINICIONES Y SIMBOLOS UTILIZADOS EN LA MECA- CCCA: S 1
NICA DE SUELOS
1ª publicación. 1969.
INTRODUCCION
En las paginas siguientes aparecen las definiciones y símbolos de
un cierto número de términos utilizados en la mecánica de suelos.
Junto a cada término en castellano se indica su equivalente en
inglés; en el caso de aquellos términos que definan una magnitud, se
indican además, los símbolos y las dimensiones de medida. Aunque
todos los símbolos enumerados son de uso común, se recomienda que,
a fines de uniformar la simbología empleada en publicaciones técnicas,
se utilice el primero entre ellos, siempre que esto sea posible.
Las dimensiones aparecen entre paréntesis a continuación de los
símbolos, expresadas en la forma siguiente :
F: fuerza
L: longitud
T: tiempo
D: adimensional
Los exponentes positivos o negativos indican respectivamente
potencias en el numerador o en el denominador.
DEFINICIONES Y SIMBOLOS
Acción capilar, Capilaridad: Capillary action, Capilarity:
El ascenso o el movimiento del agua en los poros del suelo debido
a fuerzas capilares.
* * *
Actividad superficial: Surface activity:
Las manifestaciones físicas y químicas de la carga eléctrica
negativa que llevan en su superficie las partículas finas del suelo.
* * *
Agente dispersante, Dispersor, Dispersing agent, Def1occulating
Def1oculante: agent, Def1occulant:
Agente químico que impide la formación de f1óculos entre las par-ticulas
finas de un suelo.
* * *
1969

CCCA: S 1

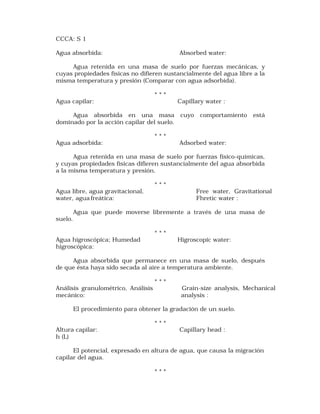

Agua absorbida: Absorbed water:
Agua retenida en una masa de suelo por fuerzas mecánicas, y
cuyas propiedades físicas no difieren sustancialmente del agua libre a la
misma temperatura y presión (Comparar con agua adsorbida).
* * *
Agua capilar: Capillary water :
Agua absorbida en una masa cuyo comportamiento está
dominado por la acción capilar del suelo.
* * *
Agua adsorbida: Adsorbed water:
Agua retenida en una masa de suelo por fuerzas físico-químicas,
y cuyas propiedades físicas difieren sustancialmente del agua absorbida
a la misma temperatura y presión.
* * *
Agua libre, agua gravitacional, Free water, Gravitational
water, agua freática: Fhretic water :
Agua que puede moverse libremente a través de una masa de
suelo.
* * *
Agua higroscópica; Humedad Higroscopic water:
higroscópica:
Agua absorbida que permanece en una masa de suelo, después
de que ésta haya sido secada al aire a temperatura ambiente.
* * *
Análisis granulométrico, Análisis Grain-size analysis, Mechanical
mecánico: analysis :
El procedimiento para obtener la gradación de un suelo.
* * *
Altura capilar: Capillary head :
h (L)
El potencial, expresado en altura de agua, que causa la migración
capilar del agua.
* * *

CCCA: S 1

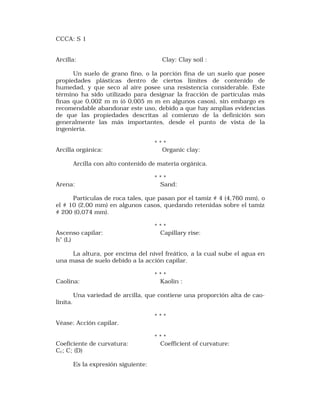

Arcilla: Clay: Clay soil :
Un suelo de grano fino, o la porción fina de un suelo que posee
propiedades plásticas dentro de ciertos límites de contenido de
humedad, y que seco al aire posee una resistencia considerable. Este
término ha sido utilizado para designar la fracción de partículas más
finas que 0,002 m m (ó 0,005 m m en algunos casos), sin embargo es
recomendable abandonar este uso, debido a que hay amplias evidencias
de que las propiedades descritas al comienzo de la definición son
generalmente las más importantes, desde el punto de vista de la
ingeniería.
* * *
Arcilla orgánica: Organic clay:
Arcilla con alto contenido de materia orgánica.
* * *
Arena: Sand:
Partículas de roca tales, que pasan por el tamiz # 4 (4,760 mm), o
el # 10 (2,00 mm) en algunos casos, quedando retenidas sobre el tamiz
# 200 (0,074 mm).
* * *
Ascenso capilar: Capillary rise:
h" (L)
La altura, por encima del nivel freático, a la cual sube el agua en
una masa de suelo debido a la acción capilar.
* * *
Caolina: Kaolin :
Una variedad de arcilla, que contiene una proporción alta de cao-linita.
* * *
Véase: Acción capilar.
* * *
Coeficiente de curvatura: Coefficient of curvature:
Cc; C; (D)
Es la expresión siguiente:

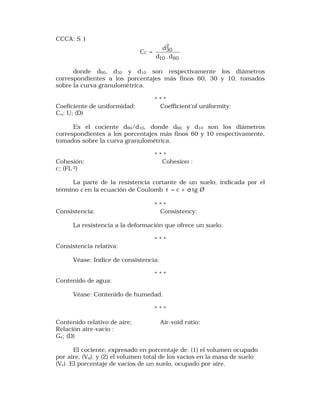

CCCA: S 1
CC =
2
30
d
d .d
10 60
donde d60, d30 y d10 son respectivamente los diámetros
correspondientes a los porcentajes más finos 60, 30 y 10, tomados
sobre la curva granulométrica.
* * *
Coeficiente de uniformidad: Coefficient'of uniformity:
Cu; U; (D)
Es el cociente d60/d10, donde d60 y d10 son los diámetros
correspondientes a los porcentajes más finos 60 y 10 respectivamente,
tomados sobre la curva granulométrica.
* * *
Cohesión: Cohesion :
c; (FL-2)
La parte de la resistencia cortante de un suelo, indicada por el
término c en la ecuación de Coulomb t = c + s tg Ø
* * *
Consistencia: Consistency:
La resistencia a la deformación que ofrece un suelo.
* * *
Consistencia relativa:
Véase: Indice de consistencia.
* * *
Contenido de agua:
Véase: Contenido de humedad.
* * *
Contenido relativo de aire; Air-void ratio:
Relación aire-vacío :
Gv; (D)
El cociente, expresado en porcentaje de: (1) el volumen ocupado
por aire, (Va), y (2) el volumen total de los vacíos en la masa de suelo
(Vv) .El porcentaje de vacíos de un suelo, ocupado por aire.

CCCA: S 1

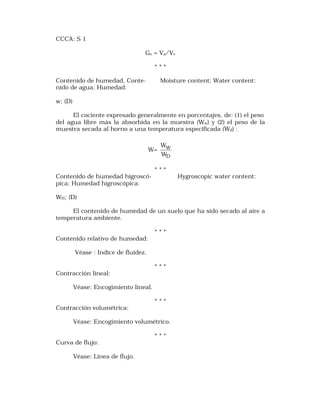

Gv = Va/Vv
* * *
Contenido de humedad, Conte- Moisture content; Water content:
nido de agua: Humedad:
w; (D)
El cociente expresado generalmente en porcentajes, de: (1) el peso
del agua libre más la absorbida en la muestra (Ww) y (2) el peso de la
muestra secada al horno a una temperatura especificada (Wd) :
W=
W
W
W
D
* * *
Contenido de humedad higroscó- Hygroscopic water content:
pica; Humedad higroscópica:
WH; (D)
El contenido de humedad de un suelo que ha sido secado al aire a
temperatura ambiente.
* * *
Contenido relativo de humedad:
Véase : Indice de fluidez.
* * *
Contracción lineal:
Véase: Encogimiento lineal.
* * *
Contracción volumétrica:
Véase: Encogimiento volumétrico.
* * *
Curva de flujo:
Véase: Línea de flujo.

CCCA: S 1
* * *

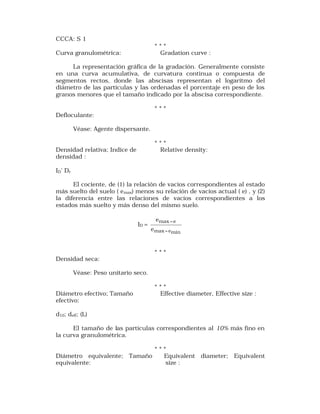

Curva granulométrica: Gradation curve :
La representación gráfica de la gradación. Generalmente consiste
en una curva acumulativa, de curvatura continua o compuesta de
segmentos rectos, donde las abscisas representan el logaritmo del
diámetro de las partículas y las ordenadas el porcentaje en peso de los
granos menores que el tamaño indicado por la abscisa correspondiente.
* * *
Defloculante:
Véase: Agente dispersante.
* * *
Densidad relativa; Indice de Relative density:
densidad :
ID' Dr
El cociente, de (1) la relación de vacíos correspondientes al estado
más suelto del suelo ( emax) menos su relación de vacíos actual ( e) , y (2)
la diferencia entre las relaciones de vacíos correspondientes a los
estados más suelto y más denso del mismo suelo.
ID =
max e
max emin
e
e
-
-
* * *
Densidad seca:
Véase: Peso unitario seco.
* * *
Diámetro efectivo; Tamaño Effective diameter, Effective size :
efectivo:
d10; deff; (L)
El tamaño de las partículas correspondientes al 10% más fino en
la curva granulométrica.
* * *
Diámetro equivalente; Tamaño Equivalent diameter; Equivalent
equivalente: size :

CCCA: S 1

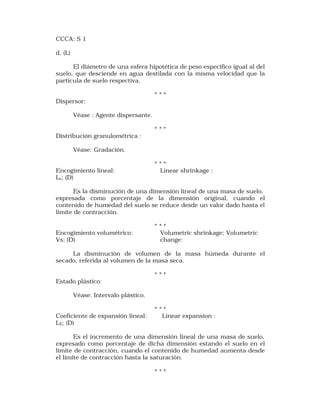

d, (L)
El diámetro de una esfera hipotética de peso específico igual al del
suelo, que desciende en agua destilada con la misma velocidad que la
partícula de suelo respectiva.
* * *
Dispersor:
Véase : Agente dispersante.
* * *
Distribución granulométrica :
Véase: Gradación.
* * *
Encogimiento lineal: Linear shrinkage :
Ls; (D)
Es la disminución de una dimensión lineal de una masa de suelo,
expresada como porcentaje de la dimensión original, cuando el
contenido de humedad del suelo se reduce desde un valor dado hasta el
límite de contracción.
* * *
Encogimiento volumétrico: Volumetric shrinkage; Volumetric
Vs; (D) change:
La disminución de volumen de la masa húmeda durante el
secado, referida al volumen de la masa seca.
* * *
Estado plástico:
Véase: Intervalo plástico.
* * *
Coeficiente de expansión lineal: Linear expansion :
LE; (D)
Es el incremento de una dimensión lineal de una masa de suelo,
expresado como porcentaje de dicha dimensión estando el suelo en el
límite de contracción, cuando el contenido de humedad aumenta desde
el límite de contracción hasta la saturación.
* * *

CCCA: S 1

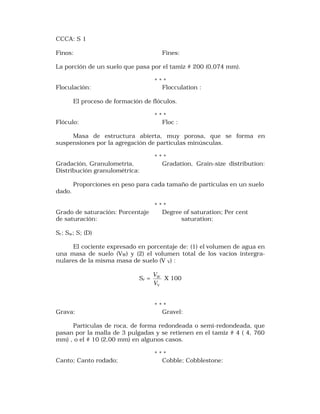

Finos: Fines:
La porción de un suelo que pasa por el tamiz # 200 (0,074 mm).
* * *
Floculación: Flocculation :
El proceso de formación de flóculos.
* * *
Flóculo: Floc :
Masa de estructura abierta, muy porosa, que se forma en
suspensiones por la agregación de particulas minúsculas.
* * *
Gradación, Granulometria, Gradation, Grain-size distribution:
Distribución granulométrica:
Proporciones en peso para cada tamaño de partículas en un suelo
dado.
* * *
Grado de saturación: Porcentaje Degree of saturation; Per cent
de saturación: saturation:
Sr; Sw; S; (D)
El cociente expresado en porcentaje de: (1) el volumen de agua en
una masa de suelo (VW) y (2) el volumen total de los vacíos intergra-nulares
de la misma masa de suelo (V V) :
Sr =
V X 100
W
V
V
* * *
Grava: Gravel:
Partículas de roca, de forma redondeada o semi-redondeada, que
pasan por la malla de 3 pulgadas y se retienen en el tamiz # 4 ( 4, 760
mm) , o el # 10 (2,00 mm) en algunos casos.
* * *
Canto; Canto rodado; Cobble; Cobblestone:

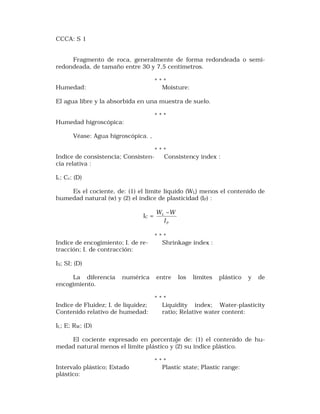

CCCA: S 1
Fragmento de roca, generalmente de forma redondeada o semi-redondeada,
de tamaño entre 30 y 7,5 centímetros.
* * *
Humedad: Moisture:
El agua libre y la absorbida en una muestra de suelo.
* * *
Humedad higroscópica:
Véase: Agua higroscópica. ,
* * *
Indice de consistencia; Consisten- Consistency index :
cia relativa :
Ic; Cr; (D)
Es el cociente, de: (1) el límite líquido (WL) menos el contenido de
humedad natural (w) y (2) el índice de plasticidad (IP) :
IC =
W -W
P
L
I
* * *
Indice de encogimiento; I. de re- Shrinkage index :
tracción; I. de contracción:
IS; SI; (D)
La diferencia numérica entre los límites plástico y de
encogimiento.
* * *
Indice de Fluidez; I. de liquidez; Liquidity index; Water-plasticity
Contenido relativo de humedad: ratio; Relative water content:
IL; E; RW; (D)
El cociente expresado en porcentaje de: (1) el contenido de hu-medad
natural menos el límite plástico y (2) su índice plástico.
* * *
Intervalo plástico; Estado Plastic state; Plastic range:
plástico:

CCCA: S 1

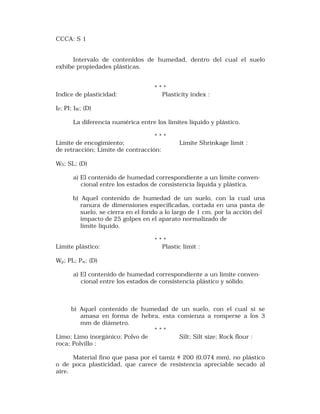

Intervalo de contenidos de humedad, dentro del cual el suelo
exhibe propiedades plásticas.
* * *
Indice de plasticidad: Plasticity index :
IP; PI; IW; (D)
La diferencia numérica entre los límites líquido y plástico.
* * *
Límite de encogimiento; Límíte Shrínkage límít :
de retracción; Límite de contracción:
WS; SL; (D)
a) El contenido de humedad correspondiente a un límite conven-cíonal
entre los estados de consistencia líquida y plástica.
b) Aquel contenido de humedad de un suelo, con la cual una
ranura de dimensiones especificadas, cortada en una pasta de
suelo, se cierra en el fondo a lo largo de 1 cm, por la acción del
impacto de 25 golpes en el aparato normalizado de
límite líquido.
* * *
Límite plástico: Plastíc límít :
Wp; PL; Pw; (D)
a) El contenido de humedad correspondiente a un límite conven-cíonal
entre los estados de consistencia plástico y sólido.
b) Aquel contenido de humedad de un suelo, con el cual si se
amasa en forma de hebra, esta comienza a romperse a los 3
mm de diámetro.
* * *
Limo; Limo inorgánico; Polvo de Silt; Silt size; Rock flour :
roca; Polvillo :
Material fino que pasa por el tamiz # 200 (0,074 mm), no plástico
o de poca plasticidad, que carece de resistencia apreciable secado al
aire.

CCCA: S 1
* * *

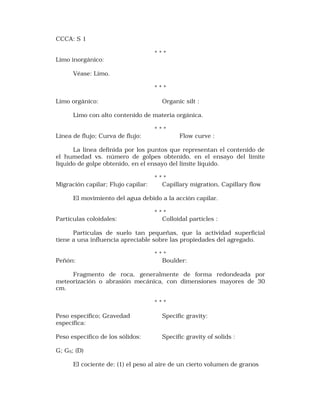

Limo inorgánico:
Véase: Limo.
* * *
Limo orgánico: Organic silt :
Limo con alto contenido de materia orgánica.
* * *
Línea de flujo; Curva de flujo: Flow curve :
La línea definida por los puntos que representan el contenido de
el humedad vs. número de golpes obtenido, en el ensayo del límite
líquido de golpe obtenido, en el ensayo del límite líquido.
* * *
Migración capilar; Flujo capilar: Capillary migration, Capillary flow
El movimiento del agua debido a la acción capilar.
* * *
Partículas coloidales: Colloidal partícles :
Partículas de suelo tan pequeñas, que la actividad superficial
tiene a una influencia apreciable sobre las propiedades del agregado.
* * *
Peñón: Boulder:
Fragmento de roca, generalmente de forma redondeada por
meteorización o abrasión mecánica, con dimensiones mayores de 30
cm.
* * *
Peso específico; Gravedad Specific gravity:
específica:
Peso específico de los sólidos: Specific gravity of solids :
G; GS; (D)
El cociente de: (1) el peso al aire de un cierto volumen de granos

CCCA: S 1

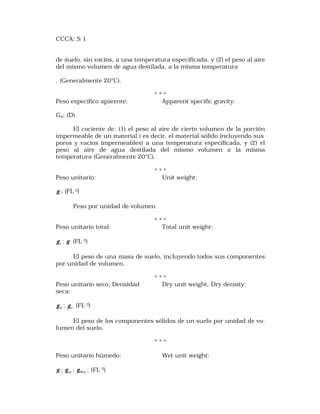

de suelo, sin vacíos, a una temperatura especificada, y (2) el peso al aire
del mismo volumen de agua destilada, a la misma temperatura
. (Generalmente 20°C).
* * *
Peso específico aparente: Apparent specific gravity:
Ga; (D)
El cociente de: (1) el peso al aire de cierto volumen de la porción
impermeable de un material ( es decir, el material sólido incluyendo sus
poros y vacíos impermeables) a una temperatura especificada, y (2) el
peso al aire de agua destilada del mismo volumen a la misma
temperatura (Generalmente 20°C).
* * *
Peso unitario: Unit weight:
g ; (FL-3)
Peso por unidad de volumen.
* * *
Peso unitario total: Total unit weight:
t g ; g (FL-3)
El peso de una masa de suelo, incluyendo todos sus componentes
por unidad de volumen.
* * *
Peso unitario seco; Densidad Dry unit weight, Dry density:
seca:
d g ; o g (FL-3)
El peso de los componentes sólidos de un suelo por unidad de vo-lumen
del suelo.
* * *
Peso unitario húmedo: Wet unit weight:
g ; m g ; Wet g ; (FL-3)

CCCA: S 1

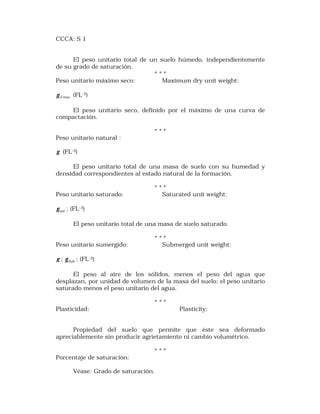

El peso unitario total de un suelo húmedo, independientemente
de su grado de saturación.
* * *
Peso unitario máximo seco: Maximum dry unit weight:
d max g (FL-3)
El peso unitario seco, definido por el máximo de una curva de
compactación.
* * *
Peso unitario natural :
g (FL-3)
El peso unitario total de una masa de suelo con su humedad y
densidad correspondientes al estado natural de la formación.
* * *
Peso unitario saturado: Saturated unit weight:
sat g ; (FL-3)
El peso unitario total de una masa de suelo saturado.
* * *
Peso unitario sumergido: Submerged unit weight:
g ; Sub g ; (FL-3)
El peso al aire de los sólidos, menos el peso del agua que
desplazan, por unidad de volumen de la masa del suelo; el peso unitario
saturado menos el peso unitario del agua.
* * *
Plasticidad: Plasticity:
Propiedad del suelo que permite que éste sea deformado
apreciablemente sin producir agrietamiento ni cambio volumétrico.
* * *
Porcentaje de saturación:
Véase: Grado de saturación.

CCCA: S 1
* * *

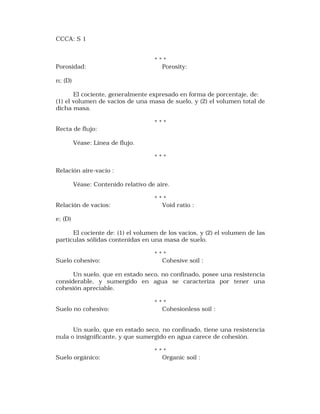

Porosidad: Porosity:
n; (D)
El cociente, generalmente expresado en forma de porcentaje, de:
(1) el volumen de vacios de una masa de suelo, y (2) el volumen total de
dicha masa.
* * *
Recta de flujo:
Véase: Línea de flujo.
* * *
Relación aire-vacío :
Véase: Contenido relativo de aire.
* * *
Relación de vacíos: Void ratio :
e; (D)
El cociente de: (1) el volumen de los vacíos, y (2) el volumen de las
partículas sólidas contenidas en una masa de suelo.
* * *
Suelo cohesivo: Cohesive soil :
Un suelo, que en estado seco, no confinado, posee una resistencia
considerable, y sumergido en agua se caracteriza por tener una
cohesión apreciable.
* * *
Suelo no cohesivo: Cohesionless soil :
Un suelo, que en estado seco, no confinado, tiene una resistencia
nula o insignificante, y que sumergido en agua carece de cohesión.
* * *
Suelo orgánico: Organic soil :

CCCA: S 1

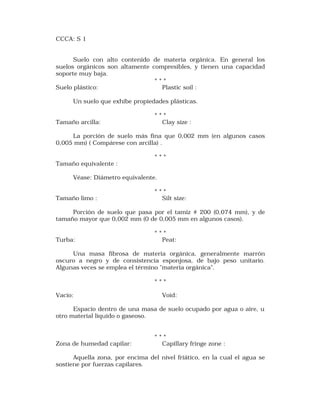

Suelo con alto contenido de materia orgánica. En general los
suelos orgánicos son altamente compresibles, y tienen una capacidad
soporte muy baja.
* * *
Suelo plástico: Plastic soil :
Un suelo que exhibe propiedades plásticas.
* * *
Tamaño arcilla: Clay size :
La porción de suelo más fina que 0,002 mm (en algunos casos
0,005 mm) ( Compárese con arcilla) .
* * *
Tamaño equivalente :
Véase: Diámetro equivalente.
* * *
Tamaño limo : Silt size:
Porción de suelo que pasa por el tamiz # 200 (0,074 mm), y de
tamaño mayor que 0,002 mm (0 de 0,005 mm en algunos casos).
* * *
Turba: Peat:
Una masa fibrosa de materia orgánica, generalmente marrón
oscuro a negro y de consistencia esponjosa, de bajo peso unitario.
Algunas veces se emplea el término "materia orgánica".
* * *
Vacío: Void:
Espacio dentro de una masa de suelo ocupado por agua o aire, u
otro material líquido o gaseoso.
* * *
Zona de humedad capilar: Capillary fringe zone :
Aquella zona, por encima del nivel friático, en la cual el agua se
sostiene por fuerzas capilares.

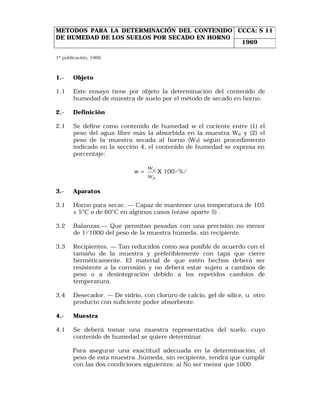

METODOS PARA LA DETERMINACIÓN DEL CONTENIDO CCCA: S 11
DE HUMEDAD DE LOS SUELOS POR SECADO EN HORNO
1ª publicación, 1969.
1969
1.- Objeto
1.1 Este ensayo tiene por objeto la determinación del contenido de
humedad de muestra de suelo por el método de secado en horno.
2.- Definición
2.1 Se define como contenido de humedad w el cociente entre (1) el
peso del agua libre más la absorbida en la muestra Ww y (2) el
peso de la muestra secada al horno (Wd) según procedimiento
indicado en la sección 4; el contenido de humedad se expresa en
porcentaje:
w =
w
w
D
w
X 100/%/
3.- Aparatos
3.1 Horno para secar. — Capaz de mantener una temperatura de 105
± 5°C o de 60°C en algunos casos (véase aparte 5) .
3.2 Balanzas.— Que permitan pesadas con una precisión no menor
de 1/1000 del peso de la muestra húmeda, sin recipiente.
3.3 Recipientes. — Tan reducidos como sea posible de acuerdo con el
tamaño de la muestra y preferiblemente con tapa que cierre
herméticamente. El material de que estén hechos deberá ser
resistente a la corrosión y no deberá estar sujeto a cambios de
peso o a desintegración debido a los repetidos cambios de
temperatura.
3.4 Desecador. — De vidrio, con cloruro de calcio, gel de sílice, u otro
producto con suficiente poder absorbente.
4.- Muestra
4.1 Se deberá tomar una muestra representativa del suelo, cuyo
contenido de humedad se quiere determinar.
Para asegurar una exactitud adecuada en la determinación, el
peso de esta muestra ,húmeda, sin recipiente, tendrá que cumplir
con las dos condiciones siguientes: a) No ser menor que 1000

CCCA: S 11

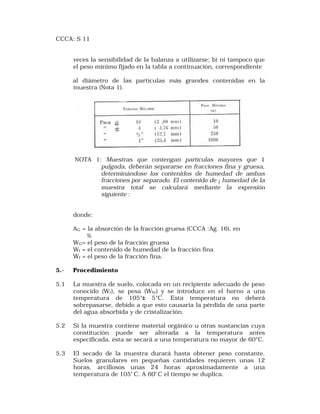

veces la sensibilidad de la balanza a utilizarse; b) ni tampoco que
el peso mínimo fijado en la tabla a continuación, correspondiente
al diámetro de las partículas más grandes contenidas en la
muestra (Nota 1).
NOTA 1: Muestras que contengan partículas mayores que 1
pulgada, deberán separarse en fracciones fina y gruesa,
determinándose los contenidos de humedad de ambas
fracciones por separado. El contenido de ¡ humedad de la
muestra total se calculará mediante la expresión
siguiente :
donde:
AG = la absorción de la fracción gruesa (CCCA :Ag. 16), en
%
WG= el peso de la fracción gruesa
Wf = el contenido de humedad de la fracción fina
Wf = el peso de la fracción fina.
5.- Procedimiento
5.1 La muestra de suelo, colocada en un recipiente adecuado de peso
conocido (Wr), se pesa (Whr) y se introduce en el horno a una
temperatura de 105°± 5°C. Esta temperatura no deberá
sobrepasarse, debido a que esto causaría la pérdida de una parte
del agua absorbida y de cristalización.
5.2 Si la muestra contiene material orgánico u otras sustancias cuya
constitución puede ser alterada a la temperatura antes
especificada, ésta se secará a una temperatura no mayor de 60°C.
5.3 El secado de la muestra durará hasta obtener peso constante.
Suelos granulares en pequeñas cantidades requieren unas 12
horas, arcillosos unas 24 horas aproximadamente a una
temperatura de 105º C. A 60º C el tiempo se duplica.

CCCA: S 11
Retírese la muestra del horno después del secado, déjese enfriar
en el desecador, y pésese cuando haya alcanzado la temperatura
del ambiente (Wdr).
6.- Cálculos

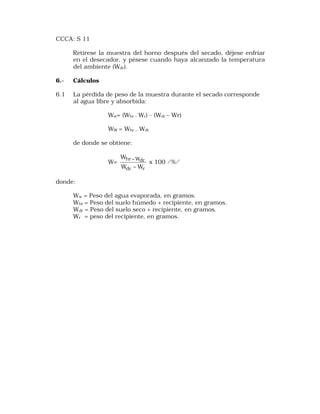

6.1 La pérdida de peso de la muestra durante el secado corresponde
al agua libre y absorbida:
Ww= (Whr –Wr) - (Wdr – Wr)
WW = Whr – Wdr
de donde se obtiene:
W=
W
- x 100 /%/
hr Wdr
W -
W
dr r
donde:
Ww = Peso del agua evaporada, en gramos.
Whr = Peso del suelo húmedo + recipiente, en gramos.
Wdr = Peso del suelo seco + recipiente, en gramos.
Wr = peso del recipiente, en gramos.

METODOS PARA LA DETERMINACIÓN DEL PESO CCCA: S 12
ESPECIFICO DE LOS SOLIDOS CONTENIDOS EN EL
SUELO 1969
1. publicación, 1969.
1.- OBJETO
1.1 Este método tiene por objeto la determinación del peso específico
de los sólidos de la fracción que pasan por el tamiz #10 (2,00 mm)
de un suelo (Nota 1), mediante el picnómetro. La fracción más
gruesa, retenida en el tamiz, se ensayará siguiendo el Método de
Ensayo para Determinar el Peso Específico y la Absorción del
Agregado Grueso (CCCA: Ag 16) (NORVEN 269).
NOTA 1: El tamiz #10 (2,00 mm) puede sustituirse por cualquier
otro de abertura menor, o por el tamiz #4 (4,76 mm), si
esto fuera necesario o conveniente.
2.- Definición B
2.1 El peso específico de los sólidos (Gs) es la relación de (1) en peso
por unidad de volumen de los sólidos ( s g ) al (2) peso por unidad
de volumen del agua (gw) a una temperatura de referencia
específicada. ( Generalmente a 20 a C) .
Gs =
s
g
w
g
(adimensional)
2.2 El peso unitario de los sólidos ( s g ) es el peso por unidad de
volumen de la fase sólida sin vacíos:
s g =
W ( g/cm3 ; t/m3)
S
V
S
3.- Aparatos
3.1 Picnómetro. — Un frasco volumétrico de vidrio de 100 a 500 ml de
capacidad, o una botella de 50 ml con tapón del mismo material.
Este tapón llevará una pequeña perforación central para expulsar
el aire y el exceso de agua, y se podrá introducir con facilidad en
el cuello de la botella hasta una profundidad fija.
3.2 Balanzas.— De sensibilidad 0,001 9 para el picnómetro de 50 ml,
o de 0,01 9 para los frascos volumétricos mayores.

3.3 Termómetro de inmersión, con una apreciación de 1,0o C.
CCCA: S 12
3.4 Bomba de vacío o dispositivo adecuado para hervir el contenido
del picnómetro.
3.5 Utensilios diversos: horno, desecador, mortero de porcelana
con su mazo, envases apropiados para el manejo y secado de las
muestras.
4.- Calibración del picnómetro
4.1 Límpiese y séquese el picnómetro, pésese y anótese el peso del
picnómetro vacío (Wp) .Llénese el picnómetro con agua destilada
hasta la marca correspondiente, séquese por fuera, pésese (Wci) y
determínese la temperatura (ti) de su contenido. Repítase la
operación anterior varias veces, a fin de reducir los errores
accidentales.
4.2 Elabórese una curva o tabla de calibración para el picnómetro,

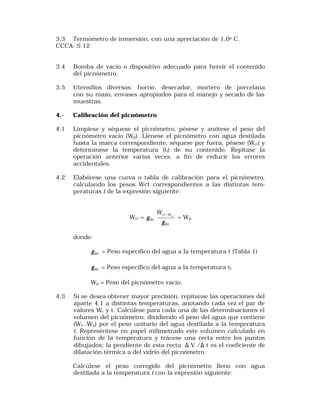

calculando los pesos Wct correspondientes a las distintas tem-peraturas
t de la expresión siguiente:
Wct =
ci W
Wi
Wt
p
W
g
g - + Wp
donde:
Wt g = Peso específico del agua a la temperatura t (Tabla 1)
Wi g = Peso específico del agua a la temperatura ti
Wp = Peso del picnómetro vacío.
4.3 Si se desea obtener mayor precisión, repítanse las operaciones del
aparte 4.1 a distintas temperaturas, anotando cada vez el par de
valores Wc y t. Calcúlese para cada una de las determinaciones el
volumen del picnómetro, dividiendo el peso del agua que contiene
(Wc—Wp) por el peso unitario del agua destilada a la temperatura
t. Represéntese en papel milimetrado este volumen calculado en
función de la temperatura y trácese una recta entre los puntos
dibujados; la pendiente de esta recta D V /D t es el coeficiente de
dilatación térmica a del vidrio del picnómetro.
Calcúlese el peso corregido del picnómetro lleno con agua
destilada a la temperatura t con la expresión siguiente:

CCCA: S 12

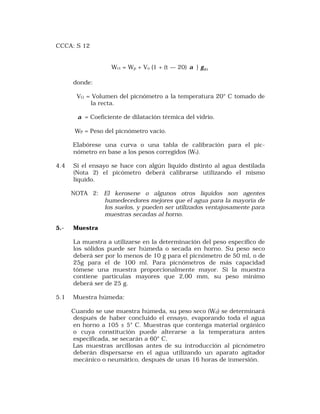

Wct = Wp + Vo {1 + (t — 20) a } Wt g
donde:
VO = Volumen del picnómetro a la temperatura 20° C tomado de
la recta.
a = Coeficiente de dilatación térmica del vidrio.
WP = Peso del picnómetro vacio.
Elabórese una curva o una tabla de calibración para el pic-nómetro
en base a los pesos corregidos (Wt).
4.4 Si el ensayo se hace con algún liquido distinto al agua destilada
(Nota 2) el picómetro deberá calibrarse utilizando el mismo
líquido.
NOTA 2: El kerosene o algunos otros líquidos son agentes
humedecedores mejores que el agua para la mayoría de
los suelos, y pueden ser utilizados ventajosamente para
muestras secadas al horno.
5.- Muestra
La muestra a utilizarse en la determinación del peso específico de
los sólidos puede ser húmeda o secada en horno. Su peso seco
deberá ser por lo menos de 10 g para el picnómetro de 50 ml, o de
25g para el de 100 ml. Para picnómetros de más capacidad
tómese una muestra proporcionalmente mayor. Si la muestra
contiene partículas mayores que 2,00 mm, su peso mínimo
deberá ser de 25 g.
5.1 Muestra húmeda:
Cuando se use muestra húmeda, su peso seco (Wd) se determinará
después de haber concluido el ensayo, evaporando toda el agua
en horno a 105 ± 5° C. Muestras que contenga material orgánico
o cuya constitución puede alterarse a la temperatura antes
especificada, se secarán a 60° C.
Las muestras arcillosas antes de su introducción al picnómetro
deberán dispersarse en el agua utilizando un aparato agitador
mecánico o neumático, después de unas 16 horas de inmersión.

CCCA: S 12
5.2 Muestra seca:
La muestra deberá secarse en horno y, después de destronares en
el mortero de porcelana, enfriarse a temperatura ambiente en el
desecador. De la muestra así preparada se pesará una porción
representativa (Wd) y se sumergirá en agua destilada (Nota 2) por
16 horas como mínimo.
6.- Procedimiento
6.1 Colóquese en el picnómetro la muestra preparada según el aparte
5, cuidando de no perder ninguna partícula si la muestra ha
sido pesada previamente. Añádase agua destilada (Nota 2)
llenando el picnómetro hasta la mitad.
6.2 Sáquese el aire atrapado dentro del contenido del picnómetro por
uno de los dos procedimientos siguientes; o una combinación de
ambos:
(1) Sometiéndolo a un vacío parcial, o (2) calentando
cuidadosamente hasta el punto de ebullición por unos 15 a 20
minutos moviendo de vez en cuando el picnómetro para facilitar
la expulsión del aire.
En algunas ocasiones se puede producir una ebullición violenta al
bajar la presión en forma repentina, por lo cual el vacío deberá
aplicarse paulatinamente.
Las muestras que sean calentadas deberán enfriarse a
temperatura ambiente.
6.3 Llénese a continuación el picnómetro con agua destilada, o con el
líquido utilizado para el ensayo (Nota 2), hasta la marca
correspondiente. Límpiese y séquese por fuera; pésese (Wb) y
determínese la temperatura (t) del contenido.
Si la calibración del picnómetro sólo se realizó para la
temperatura ti_ G (aparte 4.1 ) , procúrese que la temperatura t_
de la suspensión en el momento de la pesada esté lo más cerca
posible a ti_.
6.4 Cálculos
Calcúlese el peso específico de los sólidos usando la fórmula
siguiente :
Gs =
W
d
+ -
W W W
( ) d ct b
X GWt (dimensional)
Siendo:

CCCA: S 12

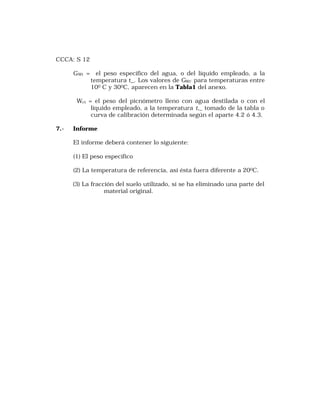

GWt = el peso específico del agua, o del líquido empleado, a la
temperatura t_. Los valores de GWt’ para temperaturas entre
100 C y 300C, aparecen en la Tabla1 del anexo.
Wct = el peso del picnómetro lleno con agua destilada o con el
líquido empleado, a la temperatura t,_ tomado de la tabla o
curva de calibración determinada según el aparte 4.2 ó 4.3.
7.- Informe
El informe deberá contener lo siguiente:
(1) El peso específico
(2) La temperatura de referencia, así ésta fuera diferente a 200C.
(3) La fracción del suelo utilizado, si se ha eliminado una parte del
material original.

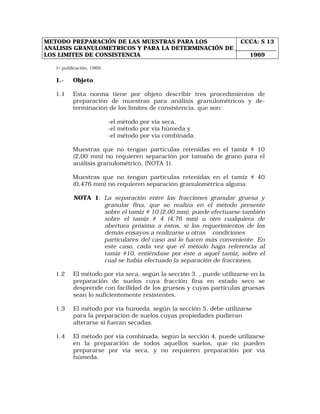

METODO PREPARACIÓN DE LAS MUESTRAS PARA LOS
ANALISIS GRANULOMETRICOS Y PARA LA DETERMINACIÓN DE
LOS LIMITES DE CONSISTENCIA
CCCA: S 13
1969
1a publicación, 1969.
1.- Objeto
1.1 Esta norma tiene por objeto describir tres procedimientos de
preparación de muestras para análisis granulométricos y de-terminación
de los límites de consistencia, que son:
-el método por vía seca,
-el método por vía húmeda y
-el método por vía combinada.
Muestras que no tengan partículas retenidas en el tamiz # 10
(2,00 mm) no requieren separación por tamaño de grano para el
análisis granulométrico, (NOTA 1).
Muestras que no tengan partículas retenidas en el tamiz # 40
(0,476 mm) no requieren separación granulométrica alguna.
NOTA 1: La separación entre las fracciones granular gruesa y
granular fina, que se realiza en el método presente
sobre el tamiz # 10 (2,00 mm), puede efectuarse también
sobre el tamiz # 4 (4,76 mm) u otro cualquiera de
abertura próxima a éstos, si los requerimientos de los
demás ensayos a realizarse u otras condiciones
particulares del caso así lo hacen más conveniente. En
este caso, cada vez que el método haga referencia al
tamiz #10, entiéndase por éste a aquel tamiz, sobre el
cual se había efectuado la separación de fracciones.
1.2 El método por vía seca, según la sección 3. , puede utilizarse en la
preparación de suelos cuya fracción fina en estado seco se
desprende con facilidad de los gruesos y cuyas partículas gruesas
sean lo suficientemente resistentes.
1.3 El método por vía húmeda, según la sección 5, debe utilizarse
para la preparación de suelos cuyas propiedades pudieran
alterarse si fueran secadas.
1.4 El método por vía combinada, según la sección 4, puede utilizarse
en la preparación de todos aquellos suelos, que no pueden
prepararse por vía seca, y no requieren preparación por vía
húmeda.

CCCA: S 13
2.- Aparatos
2.1 Bandeja capaz de contener toda la muestra.
2.2 Mortero de porcelana u otro material apropiado, con pisón
con punta de goma.
2.3 Balanzas con sensibilidades de 0,1g y 1,0 g.
2.4 Tamices N0 10 y N0 40 que cumplirán con las especificaciones
para Cedazos de Ensayo, CCCA: Eq 2 (ASTM E 11).
2.5 Horno controlado por termostato para el secado de las muestras,
para ser usado a temperaturas máximas de 60°C y de 105 ± 5°C
según el caso, u otro equipo apropiado, como reflector infrarrojo,
secador de aire, etc.
2.6 Embudo con papel filtrante ( opcional, procedimiento 4. ).
2.7 Utensilios de uso general.
3.- Método por vía seca
3.1 La muestra.
3.1.1 La muestra del suelo, tal como proviene del campo, debe secarse
completamente por uno de los procedimientos siguientes: (1) al
aire libre a temperatura ambiente, (2) en horno o mediante
cualquier sistema que garantice una temperatura de secado no
superior a 60° C. Una vez seco, los terrones se desmoronarán con
el pisón, teniendo mucho cuidado de no romper las partículas.
3.1.2 Si la muestra es demasiado grande, tómese una porción re-presentativa,
suficiente para realizar todos los ensayos
propuestos. Las cantidades mínimas para algunos ensayos
individuales son las siguientes:
— Análisis granulométrico del material retenido en el tamiz # 10:
— Análisis granulométrico del material que pasa por el tamiz
#10:
Suelos arenosos, aprox. 120 g
Suelos limosos, arcillosos 65 g

CCCA: S 13

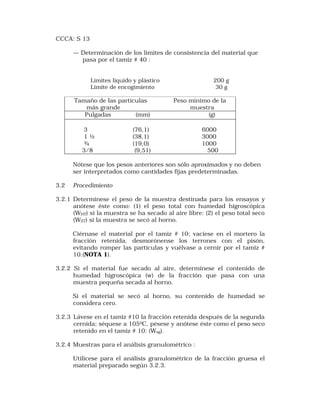

— Determinación de los límites de consistencia del material que
pasa por el tamiz # 40 :
Límites líquido y plástico 200 g
Límite de encogimiento 30 g
Tamaño de las partículas Peso mínimo de la
más grande muestra
Pulgadas (mm) (g)
3 (76,1) 6000
1 ½ (38,1) 3000
¾ (19,0) 1000
3/8 (9,51) 500
Nótese que los pesos anteriores son sólo aproximados y no deben
ser interpretados como cantidades fijas predeterminadas.
3.2 Procedimiento
3.2.1 Determínese el peso de la muestra destinada para los ensayos y
anótese éste como: (1) el peso total con humedad higroscópica
(WHT) si la muestra se ha secado al aire libre: (2) el peso total seco
(WST) si la muestra se secó al horno.
Ciérnase el material por el tamiz # 10; vacíese en el mortero la
fracción retenida, desmorónense los terrones con el pisón,
evitando romper las partículas y vuélvase a cernir por el tamiz #
10.(NOTA 1).
3.2.2 Si el material fue secado al aire, determínese el contenido de
humedad higroscópica (w) de la fracción que pasa con una
muestra pequeña secada al horno.
Si el material se secó al horno, su contenido de humedad se
considera cero.
3.2.3 Lávese en el tamiz #10 la fracción retenida después de la segunda
cernida; séquese a 1050C, pésese y anótese éste como el peso seco
retenido en el tamiz # 10: (Wsg).
3.2.4 Muestras para el análisis granulométrico :
Utilícese para el análisis granulométrico de la fracción gruesa el
material preparado según 3.2.3.

CCCA: S 13
Hágase el análisis granulométrico de la fracción fina sobre una
muestra representativa del material que pasa por el tamiz # 10.
3.2.5 Muestra para la determinación de los límites de consistencia:
Tamícese la porción sobrante del material fino por el tamiz # 40.
En el caso que el material retenido contenga una cantidad
apreciable de terrones, viértase en el mortero y desmorónense con
el pisón, luego vuélvase a tamizar. Utilícese para la
determinación de los límites.
3.2.6 de consistencia la fracción que pasa el tamiz; descártese todo
material retenido sobre el tamiz.
3.3 Cálculos
Calcúlese el peso del material que pasa por el tamiz # 10 (2,00
mm) por la fórmula siguiente:
(1) Si fue secado en horno:
WSf = WsT –Wsf
(2) Sí fue secado al aíre:
Wsf = (WHT-Wsg) / (1 +
W )
100
Obténgase el peso seco total con la suma
WsT = WSG + WSF
Calcúlense los porcentajes retenido y que pasa por el tamiz # 10
en la forma siguiente:
% Ret10 = Wsg / WsT X 100 (%)
% Pas10 = Wsf / WsT X 100 (%)
4.- Método por Vía Combinada, Seca-Húmeda
4.1 Muestra
Sígase el mismo procedimiento indicado en los apartes 3.1.1 y
3.1.2.

CCCA: S 13
4.2 Procedimiento

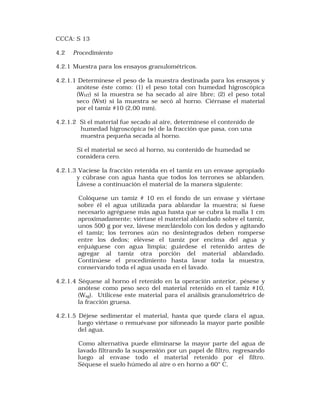

4.2.1 Muestra para los ensayos granulométricos.
4.2.1.1 Determínese el peso de la muestra destinada para los ensayos y
anótese éste como: (1) el peso total con humedad higroscópica
(WHT) sí la muestra se ha secado al aire libre; (2) el peso total
seco (Wst) si la muestra se secó al horno. Ciérnase el material
por el tamiz #10 (2,00 mm).
4.2.1.2 Si el material fue secado al aire, determínese el contenido de
humedad higroscópica (w) de la fracción que pasa, con una
muestra pequeña secada al horno.
Sí el material se secó al horno, su contenido de humedad se
considera cero.
4.2.1.3 Vacíese la fracción retenida en el tamiz en un envase apropiado
y cúbrase con agua hasta que todos los terrones se ablanden.
Lávese a continuación el material de la manera siguiente:
Colóquese un tamiz # 10 en el fondo de un envase y viértase
sobre él el agua utilizada para ablandar la muestra; si fuese
necesario agréguese más agua hasta que se cubra la malla 1 cm
aproximadamente; viértase el material ablandado sobre el tamiz,
unos 500 g por vez, lávese mezclándolo con los dedos y agitando
el tamiz; los terrones aún no desintegrados deben romperse
entre los dedos; elévese el tamiz por encima del agua y
enjuáguese con agua limpia; guárdese el retenido antes de
agregar al tamiz otra porción del material ablandado.
Continúese el procedimiento hasta lavar toda la muestra,
conservando toda el agua usada en el lavado.
4.2.1.4 Séquese al horno el retenido en la operación anterior, pésese y
anótese como peso seco del material retenido en el tamiz #10,
(Wsg). Utilícese este material para el análisis granulométrico de
la fracción gruesa.
4.2.1.5 Déjese sedimentar el material, hasta que quede clara el agua,
luego viértase o remuévase por sifoneado la mayor parte posible
del agua.
Como alternativa puede eliminarse la mayor parte del agua de
lavado filtrando la suspensión por un papel de filtro, regresando
luego al envase todo el material retenido por el filtro.
Séquese el suelo húmedo al aire o en horno a 60° C,

CCCA: S 13

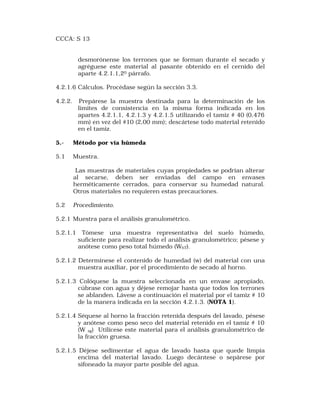

desmorónense los terrones que se forman durante el secado y
agréguese este material al pasante obtenido en el cernido del
aparte 4.2.1.1,20 párrafo.
4.2.1.6 Cálculos. Procédase según la sección 3.3.
4.2.2. Prepárese la muestra destinada para la determinación de los
límites de consistencia en la misma forma indicada en los
apartes 4.2.1.1, 4.2.1.3 y 4.2.1.5 utilizando el tamiz # 40 (0,476
mm) en vez del #10 (2,00 mm); descártese todo material retenido
en el tamiz.
5.- Método por vía húmeda
5.1 Muestra.
Las muestras de materiales cuyas propiedades se podrían alterar
al secarse, deben ser enviadas del campo en envases
herméticamente cerrados, para conservar su humedad natural.
Otros materiales no requieren estas precauciones.
5.2 Procedimiento.
5.2.1 Muestra para el análisis granulométrico.
5.2.1.1 Tómese una muestra representativa del suelo húmedo,
suficiente para realizar todo el análisis granulométrico; pésese y
anótese como peso total húmedo (WhT).
5.2.1.2 Determínese el contenido de humedad (w) del material con una
muestra auxiliar, por el procedimiento de secado al horno.
5.2.1.3 Colóquese la muestra seleccionada en un envase apropiado,
cúbrase con agua y déjese remojar hasta que todos los terrones
se ablanden. Lávese a continuación el material por el tamiz # 10
de la manera indicada en la sección 4.2.1.3. (NOTA 1).
5.2.1.4 Séquese al horno la fracción retenida después del lavado, pésese
y anótese como peso seco del material retenido en el tamiz # 10
(W sg) Utilícese este material para el análisis granulométrico de
la fracción gruesa.
5.2.1.5 Déjese sedimentar el agua de lavado hasta que quede limpia
encima del material lavado. Luego decántese o sepárese por
sifoneado la mayor parte posible del agua.

CCCA: S 13

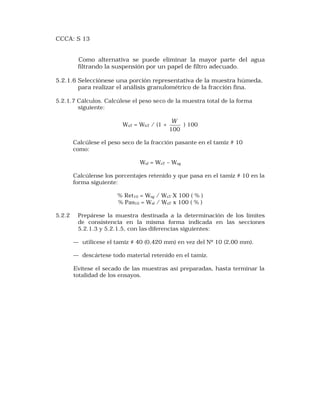

Como alternativa se puede eliminar la mayor parte del agua
filtrando la suspensión por un papel de filtro adecuado.
5.2.1.6 Selecciónese una porción representativa de la muestra húmeda,
para realizar el análisis granulométrico de la fracción fina.
5.2.1.7 Cálculos. Calcúlese el peso seco de la muestra total de la forma
siguiente:
WsT = WhT / (1 +
W ) 100
100
Calcúlese el peso seco de la fracción pasante en el tamiz # 10
como:
Wsf = WsT – Wsg
Calcúlense los porcentajes retenido y que pasa en el tamiz # 10 en la
forma siguiente:
% Ret10 = Wsg / WsT X 100 ( % )
% Pas10 = Wsf / WsT x 100 ( % )
5.2.2 Prepárese la muestra destinada a la determinación de los límites
de consistencia en la misma forma indicada en las secciones
5.2.1.3 y 5.2.1.5, con las diferencias siguientes:
— utilícese el tamiz # 40 (0,420 mm) en vez del Nº 10 (2,00 mm).
— descártese todo material retenido en el tamiz.
Evítese el secado de las muestras así preparadas, hasta terminar la
totalidad de los ensayos.

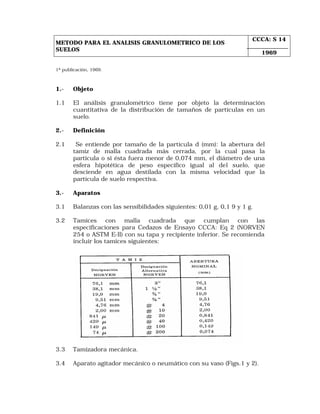

METODO PARA EL ANALISIS GRANULOMETRICO DE LOS
SUELOS
CCCA: S 14
1969
1ª publicación, 1969.
1.- Objeto
1.1 El análisis granulométrico tiene por objeto la determinación
cuantitativa de la distribución de tamaños de partículas en un
suelo.
2.- Definición
2.1 Se entiende por tamaño de la partícula d (mm): la abertura del
tamiz de malla cuadrada más cerrada, por la cual pasa la
partícula o si ésta fuera menor de 0,074 mm, el diámetro de una
esfera hipotética de peso específico igual al del suelo, que
desciende en agua destilada con la misma velocidad que la
partícula de suelo respectiva.
3.- Aparatos
3.1 Balanzas con las sensibilidades siguientes: 0,01 g, 0,1 9 y 1 g.
3.2 Tamices con malla cuadrada que cumplan con las
especificaciones para Cedazos de Ensayo CCCA: Eq 2 (NORVEN
254 o ASTM E-ll) con su tapa y recipiente inferior. Se recomienda
incluir los tamices siguientes:
3.3 Tamizadora mecánica.

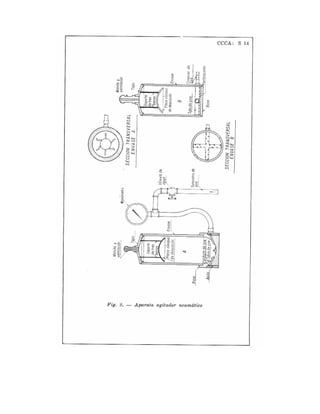

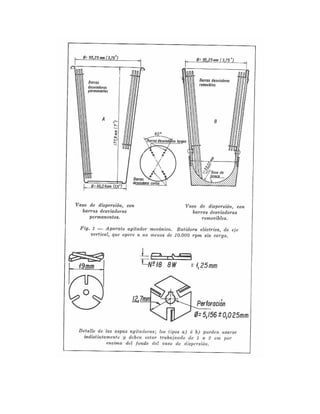

3.4 Aparato agitador mecánico o neumático con su vaso (Figs.1 y 2).

CCCA: S 14

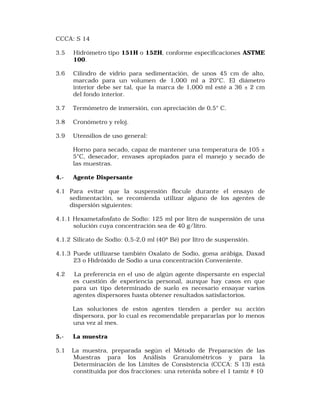

3.5 Hidrómetro tipo 151H o 152H, conforme especificaciones ASTME
100.
3.6 Cilindro de vidrio para sedimentación, de unos 45 cm de alto,
marcado para un volumen de 1,000 ml a 20°C. El diámetro
interior debe ser tal, que la marca de 1,000 ml esté a 36 ± 2 cm
del fondo interior.
3.7 Termómetro de inmersión, con apreciación de 0,5° C.
3.8 Cronómetro y reloj.
3.9 Utensilios de uso general:
Horno para secado, capaz de mantener una temperatura de 105 ±
5°C, desecador, envases apropiados para el manejo y secado de
las muestras.
4.- Agente Dispersante
4.1 Para evitar que la suspensión flocule durante el ensayo de
sedimentación, se recomienda utilizar alguno de los agentes de
dispersión siguientes:
4.1.1 Hexametafosfato de Sodio: 125 ml por litro de suspensión de una
solución cuya concentración sea de 40 g/litro.
4.1.2 Silicato de Sodio: 0,5-2,0 ml (40º Bé) por litro de suspensión.
4.1.3 Puede utilizarse también Oxalato de Sodio, goma arábiga, Daxad
23 o Hidróxido de Sodio a una concentración Conveniente.
4.2 La preferencia en el uso de algún agente dispersante en especial
es cuestión de experiencia personal, aunque hay casos en que
para un tipo determinado de suelo es necesario ensayar varios
agentes dispersores hasta obtener resultados satisfactorios.
Las soluciones de estos agentes tienden a perder su acción
dispersora, por lo cual es recomendable prepararlas por lo menos
una vez al mes.
5.- La muestra
5.1 La muestra, preparada según el Método de Preparación de las
Muestras para los Análisis Granulométricos y para la
Determinación de los Límites de Consistencia (CCCA: S 13) está
constituida por dos fracciones: una retenida sobre el 1 tamiz # 10

CCCA: S 14
(2,00 mm) y la otra que pasa por este tamiz. Ambas fracciones se
ensayarán por separado.

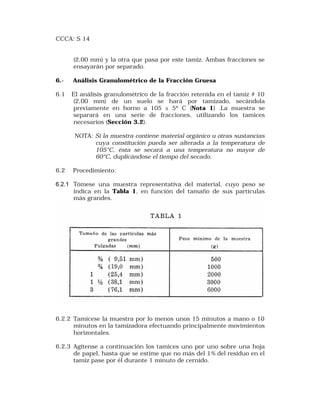

6.- Análisis Granulométrico de la Fracción Gruesa
6.1 El análisis granulométrico de la fracción retenida en el tamiz # 10
(2,00 mm) de un suelo se hará por tamizado, secándola
previamente en horno a 105 ± 5º C (Nota 1) .La muestra se
separará en una serie de fracciones, utilizando los tamices
necesarios (Sección 3.2).
NOTA: Si la muestra contiene material orgánico u otras sustancias
cuya constitución pueda ser alterada a la temperatura de
105°C, ésta se secará a una temperatura no mayor de
60°C, duplicándose el tiempo del secado.
6.2 Procedimiento:
6.2.1 Tómese una muestra representativa del material, cuyo peso se
indica en la Tabla 1, en función del tamaño de sus partículas
más grandes.
6.2.2 Tamícese la muestra por lo menos unos 15 minutos a mano o 10
minutos en la tamizadora efectuando principalmente movimientos
horizontales.
6.2.3 Agítense a continuación los tamices uno por uno sobre una hoja
de papel, hasta que se estime que no más del 1% del residuo en el
tamiz pase por él durante 1 minuto de cernido.

CCCA: S 14

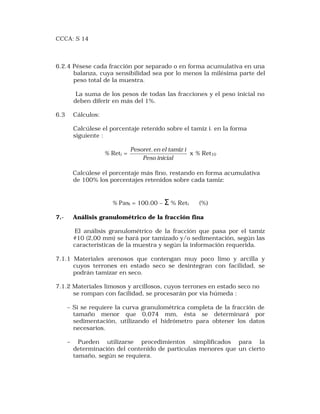

6.2.4 Pésese cada fracción por separado o en forma acumulativa en una
balanza, cuya sensibilidad sea por lo menos la milésima parte del
peso total de la muestra.
La suma de los pesos de todas las fracciones y el peso inicial no
deben diferir en más del 1%.
6.3 Cálculos:
Calcúlese el porcentaje retenido sobre el tamiz i- en la forma
siguiente :
% Reti =
Pesoret.en el tamiz i
Peso inicial
x % Ret10
Calcúlese el porcentaje más fino, restando en forma acumulativa
de 100% los porcentajes retenidos sobre cada tamiz:
% Pasi = 100.00 – S % Reti (%)
7.- Análisis granulométrico de la fracción fina
El análisis granulométrico de la fracción que pasa por el tamiz
#10 (2,00 mm) se hará por tamizado y/o sedimentación, según las
caracteristicas de la muestra y según la información requerida.
7.1.1 Materiales arenosos que contengan muy poco limo y arcilla y
cuyos terrones en estado seco se desintegran con facilidad, se
podrán tamizar en seco.
7.1.2 Materiales limosos y arcillosos, cuyos terrones en estado seco no
se rompan con facilidad, se procesarán por via húmeda :
– Si se requiere la curva granulométrica completa de la fracción de
tamaño menor que 0,074 mm, ésta se determinará por
sedimentación, utilizando el hidrómetro para obtener los datos
necesarios.
– Pueden utilizarse procedimientos simplificados para la
determinación del contenido de partículas menores que un cierto
tamaño, según se requiera.

CCCA: S 14
– La fracción de tamaño mayor que 0,074 m m se analizará por
tamizado en seco, lavando la muestra previamente sobre el tamiz
#200 (0,074 mm).
7.2 Procedimiento para el análisis granulométrico por sedimentación.
7.2.1 Tómese una muestra representativa del material que pasa por el
tamiz #10 (2,00 mm), (1) de unos 100g, si se trata de un suelo
arenoso, o (2) de I,1nos 50 g, si ésta es limo o arcilla, y pésese con
una precisión de 0,01 g.
7.2.2 Determinese el contenido de humedad w del material, em-pleando
una muestra auxiliar, según el Método para la De-terminación
del Contenido de Humedad de los Suelos por Se-cado
en Horno (CCCA: S 11).
7.2.3 Colóquese la muestra en un envase de unos 250 cm3, cúbrase
con agua destilada y déjese en inmersión por lo menos 16 horas.
En caso de utilizarse algún agente dispersante, agréguese éste al
agua.
7.2.4 Al final del periodo de inmersión dispérsese la muestra, utili-zando
el aparato agitador. Transfiérase el material al vaso de
dispersión, lavando cualquier residuo con agua destilada; agré-guese
más agua destilada si fuese necesario, hasta llenar el vaso
un poco más de la mitad y agítese por un período de 1 minuto.
7.2.5 Viértase la suspensión dispersada en el cilindro de sedimen-tación,
completando el volumen a 1 litro con agua destilada.
Agítese el contenido por 1 minuto invirtiendo el cilindro varias
veces, para lo cual se tapará la boca del cilindro con la palma de
la mano o con un tapón adecuado.
7.2.6 Colóquese a continuación el cilindro rápida y cuidadosamente en
el sitio destinado para el ensayo, ponga en marcha el cro-nómetro
y sumérjase el hidrómetro con cuidado; tómese lecturas
a los 1/2, 1 y 2 minutos. Sáquese el hidrómetro de la suspensión
después de la lectura correspondiente a los 2 minutos.
7.2.7 Tómense a continuación lecturas del hidrómetro a los 5, 15, 30
minutos 1, 2, 4, 8 y 24 horas, o tantas veces como sea necesario
para un buen trazado de la curva granulométrica, sumergiéndolo
unos 20 seg. antes de cada lectura. Determínese cada vez la
temperatura de la suspensión.

CCCA: S 14

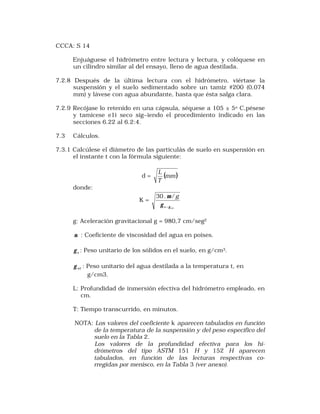

Enjuáguese el hidrómetro entre lectura y lectura, y colóquese en
un cilindro similar al del ensayo, lleno de agua destilada.
7.2.8 Después de la última lectura con el hidrómetro, viértase la
suspensión y el suelo sedimentado sobre un tamiz #200 (0,074
mm) y lávese con agua abundante, hasta que ésta salga clara.
7.2.9 Recójase lo retenido en una cápsula, séquese a 105 ± 5o C,pésese
y tamícese e1i seco sig~iendo el procedimiento indicado en las
secciones 6.22 al 6.2:4.
7.3 Cálculos.
7.3.1 Calcúlese el diámetro de las partículás de suelo en suspensión en
el instante t con la fórmula siguiente:
L
d = (mm)
T
donde:
K =
m
30. /
s wt
g
g
-
g g: Aceleración gravitacional g = 980,7 cm/seg2
m : Coeficiente de viscosidad del agua en poises.
s g : Peso unitario de los sólidos en el suelo, en g/cm3.
wt g : Peso unitario del agua destilada a la temperatura t, en
g/cm3.
L: Profundidad de inmersión efectiva del hidrómetro empleado, en
cm.
T: Tiempo transcurrido, en minutos.
NOTA: Los valores del coeficiente k aparecen tabulados en función
de la temperatura de la suspensión y del peso específico del
suelo en la Tabla 2.
Los valores de la profundidad efectiva para los hí-drómetros
del tipo ASTM 151 H y 152 H aparecen
tabulados, en función de las lecturas respectivas co-rregidas
por menisco, en la Tabla 3 (ver anexo).

CCCA: S 14
7.3.2 Calcúlese el porcentaje de suelo en suspensión (porcentaje más
fino) en el instante t, según el tipo de hidrómetro utilizado en la
forma siguiente:
(1) Hidrómetro tipo 151H
g -
- 20
s g
% Pasa = x
W
r
x
s
w
g g
s w
% Pas10
(2)Hidrómetro tipo 152H
% =Pas10 =
r .a
s W
x % Pas10
donde:
Ws: peso seco del suelo empleado en el ensayo.
r: lectura de hidrómetro corregida.
a: coeficiente de corrección.
NOTA: Los valores del coeficiente de corrección a aparecen
tabulados, en función del peso específico del suelo, en la
Tabla 4.
7.4 Procedimiento para el análisis granulométrico por lavado en el
tamiz # 200 (0,074 mm).
7.4.1 Tómese una muestra representativa de unos 100 a 200 gramos
del material que pasa por el tamiz #10 (2,00 mm), pésese con
exactitud de 0,01 g, y determínese su contenido de humedad
sobre una muestra auxiliar, según Método S 11.
7.4.2 Colóquese la muestra seleccionada en un envase apropiado,
cúbrase con agua y déjese en remojo hasta que todos los terrones
se ablanden.
7.4.3 Lávese a continuación la muestra sobre el tamiz # 200 (0,074 mm)
con agua abundante, evitando frotar la muestra contra el tamiz y
teniendo mucho cuidado de que no se pierda ninguna partícula
de las retenidas en el tamiz.

CCCA: S 14

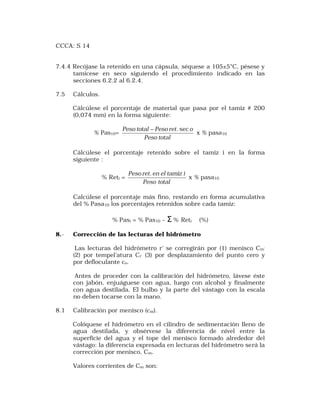

7.4.4 Recójase la retenido en una cápsula, séquese a 105±5°C, pésese y
tamícese en seco siguiendo el procedimiento indicado en las
seccíones 6.2.2 al 6.2.4.
7.5 Cálculos.
Cálcúlese el porcentaje de material que pasa por el tamiz # 200
(0,074 mm) en la forma siguiente:
% Pas10=
Peso total - Peso ret. sec o
Peso total
x % pasa10
Cálcúlese el porcentaje retenido sobre el tamiz i en la forma
síguíente :
% Reti =
Peso ret.en el tamiz i
Peso total
x % pasa10
Calcúlese el porcentaje más fino, restando en forma acumulativa
del % Pasa10 los porcentajes retenidos sobre cada tamiz:
% Pasi = % Pas10 – S % Reti (%)
8.- Corrección de las lecturas del hidrómetro
Las lecturas del hidrómetro r' se corregirán por (1) menisco Cm’
(2) por tempel'atura Ct’ (3) por desplazamiento del punto cero y
por defloculante co.
Antes de proceder con la calibración del hidrómetro, lávese éste
con jabón, enjuáguese con agua, luego con alcohol y finalmente
con agua destilada. El bulbo y la parte del vástago con la escala
no deben tocarse con la mano.
8.1 Calibración por menisco (cm).
Colóquese el hidrómetro en el cilindro de sedimentación lleno de
agua destilada, y obsérvese la diferencia de nivel entre la
superficie del agua y el tope del menisco formado alrededor del
vástago: la diferencia expresada en lecturas del hidrómetro será la
corrección por menisco, Cm.
Valores corrientes de Cm son:

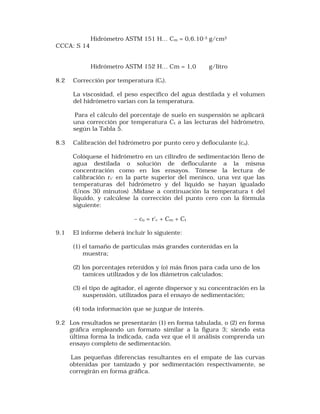

Hidrómetro ASTM 151 H… Cm = 0,6.10-3 g/cm3
CCCA: S 14
Hidrómetro ASTM 152 H… Cm = 1,0 g/litro
8.2 Corrección por temperatura (Ct).
La viscosidad, el peso especifico del agua destilada y el volumen
del hidrómetro varian con la temperatura.
Para el cálculo del porcentaje de suelo en suspensión se aplicará
una corrección por temperatura Ct a las lecturas del hidrómetro,
según la Tabla 5.
8.3 Calibración del hidrómetro por punto cero y defloculante (co).
Colóquese el hidrómetro en un cilindro de sedimentación lleno de
agua destilada o solución de defloculante a la misma
concentración como en los ensayos. Tómese la lectura de
calibración rc’ en la parte superior del menisco, una vez que las
temperaturas del hidrómetro y del líquido se hayan igualado
(Unos 30 minutos) .Midase a continuación la temperatura t del
liquido, y calcúlese la corrección del punto cero con la fórmula
siguiente:
– co = r'c + Cm + Ct
9.1 El informe deberá incluir lo siguiente:
(1) el tamaño de partículas más grandes contenidas en la
muestra;
(2) los porcentajes retenidos y (o) más finos para cada uno de los
tamices utilizados y de los diámetros calculados;
(3) el tipo de agitador, el agente dispersor y su concentración en la
suspensión, utilizados para el ensayo de sedimentación;
(4) toda información que se juzgue de interés.
9.2 Los resultados se presentarán (1) en forma tabulada, o (2) en forma
gráfica empleando un formato similar a la figura 3; siendo esta
última forma la indicada, cada vez que el ii análisis comprenda un
ensayo completo de sedimentación.
Las pequeñas diferencias resultantes en el empate de las curvas
obtenidas por tamizado y por sedimentación respectivamente, se
corregirán en forma gráfica.

CCCA: S 14

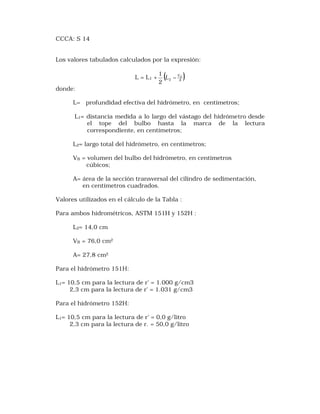

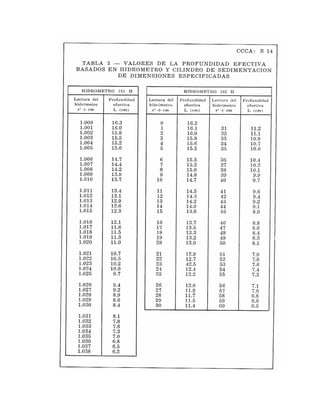

Los valores tabulados calculados por la expresión:
L = L1 + 1
( ) A
L - VB 2 2
donde:
L= profundidad efectiva del hidrómetro, en centímetros;
L1= distancia medida a lo largo del vástago del hidrómetro desde
el tope del bulbo hasta la marca de la lectura
correspondiente, en centímetros;
L2= largo total del hidrómetro, en centímetros;
VB = volumen del bulbo del hidrómetro, en centímetros
cúbicos;
A= área de la sección transversal del cilindro de sedimentación,
en centímetros cuadrados.
Valores utilizados en el cálculo de la Tabla :
Para ambos hidrométricos, ASTM 151H y 152H :
L2= 14,0 cm
VB = 76,0 cm2
A= 27,8 cm2
Para el hidrómetro 151H:
L1= 10,5 cm para la lectura de r' = 1.000 g/cm3
2,3 cm para la lectura de r' = 1.031 g/cm3
Para el hidrómetro 152H:
L1= 10,5 cm para la lectura de r' = 0,0 g/litro
2,3 cm para la lectura de r. = 50,0 g/litro

CCCA: S 14

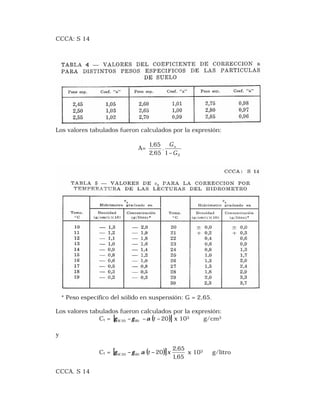

Los valores tabulados fueron calculados por la expresión:
A=
S
G
1-
s
G
.
1,65
2,65
* Peso específico del sólido en suspensión: G = 2,65.
Los valores tabulados fueron calculados por la expresión:
Ct = [ ( 20)] 20 - - t - W Wt g g a x 103 g/cm3
y
Ct = [ ( )]
2,65
20 20 t x W Wt g - g a - x 103 g/litro
1,65
CCCA. S 14

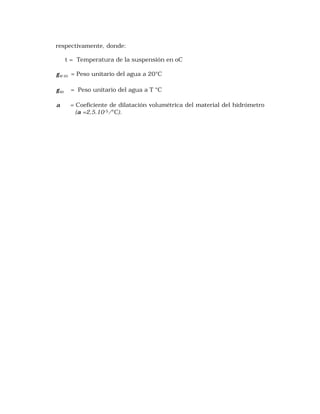

respectivamente, donde:
t = Temperatura de la suspensión en oC
W 20 g = Peso unitario del agua a 20°C
Wt g = Peso unitario del agua a T °C
a = Coeficiente de dilatación volumétrica del material del hidrómetro
(a =2,5.10-5/°C).

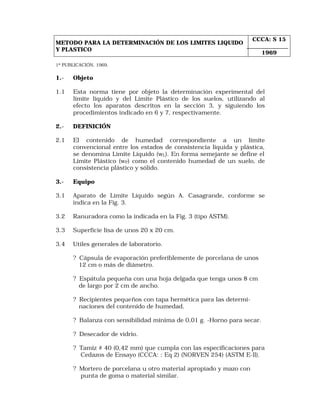

METODO PARA LA DETERMINACIÓN DE LOS LIMITES LIQUIDO
Y PLASTICO
CCCA: S 15
1969
1ª PUBLICACIÓN, 1969.
1.- Objeto
1.1 Esta norma tiene por objeto la determinación experimental del
límite líquido y del Límite Plástico de los suelos, utilizando al
efecto los aparatos descritos en la sección 3, y siguiendo los
procedimientos indicado en 6 y 7, respectivamente.
2.- DEFINICIÓN
2.1 El contenido de humedad correspondiente a un límite
convencional entre los estados de consistencia líquida y plástica,
se denomina Límite Líquido (wL). En forma semejante se define el
Límite Plástico (wP) como el contenido humedad de un suelo, de
consistencia plástico y sólido.
3.- Equipo

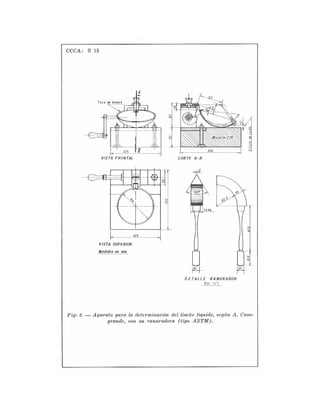

3.1 Aparato de Límite Líquido según A. Casagrande, conforme se
indica en la Fig. 3.
3.2 Ranuradora como la indicada en la Fig. 3 (tipo ASTM).
3.3 Superficie lisa de unos 20 x 20 cm.
3.4 Utiles generales de laboratorio.
? Cápsula de evaporación preferiblemente de porcelana de unos
12 cm o más de diámetro.
? Espátula pequeña con una hoja delgada que tenga unos 8 cm
de largo por 2 cm de ancho.
? Recipientes pequeños con tapa hermética para las determi-naciones
del contenido de humedad.
? Balanza con sensibilidad mínima de 0,01 g. -Horno para secar.
? Desecador de vidrio.
? Tamiz # 40 (0,42 mm) que cumpla con las especificaciones para
Cedazos de Ensayo (CCCA: : Eq 2) (NORVEN 254) (ASTM E-ll).
? Mortero de porcelana u otro material apropiado y mazo con
punta de goma o material similar.

CCCA: S 15

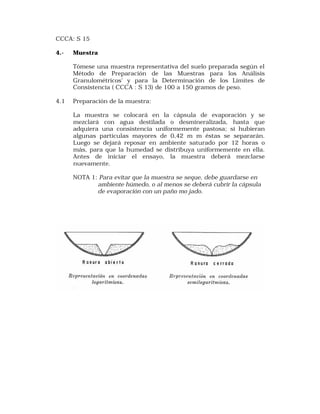

4.- Muestra
Tómese una muestra representativa del suelo preparada según el
Método de Preparación de las Muestras para los Análisis
Granulométricos' y para la Determinación de los Límites de
Consístencia ( CCCA : S 13) de 100 a 150 gramos de peso.
4.1 Preparación de la muestra:
La muestra se colocará en la cápsula de evaporación y se
mezclará con agua destilada o desmineralizada, hasta que
adquiera una consistencia uniformemente pastosa; si hubieran
algunas partículas mayores de 0,42 m m éstas se separarán.
Luego se dejará reposar en ambiente saturado por 12 horas o
más, para que la humedad se distribuya uniformemente en ella.
Antes de iniciar el ensayo, la muestra deberá mezclarse
nuevamente.
NOTA 1: Para evitar que la muestra se seque, debe guardarse en
ambiente húmedo, o al menos se deberá cubrir la cápsula
de evaporación con un paño mo jado.

CCCA : S 15

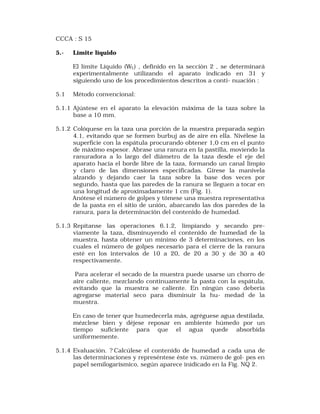

5.- Límite líquido
El límite Líquido (WL) , definido en la sección 2 , se determinará
experimentalmente utilizando el aparato indicado en 31 y
siguiendo uno de los procedimientos descritos a conti- nuación :
5.1 Método convencional:
5.1.1 Ajústese en el aparato la elevación máxima de la taza sobre la
base a 10 mm.
5.1.2 Colóquese en la taza una porción de la muestra preparada según
4.1, evitando que se formen burbuj as de aire en ella. Nivélese la
superficie con la espátula procurando obtener 1,0 cm en el punto
de máximo espesor. Abrase una ranura en la pastilla, moviendo la
ranuradora a lo largo del diámetro de la taza desde el eje del
aparato hacia el borde libre de la taza, formando un canal limpio
y claro de las dimensiones especificadas. Gírese la manivela
alzando y dejando caer la taza sobre la base dos veces por
segundo, hasta que las paredes de la ranura se lleguen a tocar en
una longitud de aproximadamente 1 cm (Fig. 1).
Anótese el número de golpes y tómese una muestra representativa
de la pasta en el sitio de unión, abarcando las dos paredes de la
ranura, para la determinación del contenido de humedad.
5.1.3 Repítanse las operaciones 6.1.2, limpiando y secando pre-viamente
la taza, disminuyendo el contenido de humedad de la
muestra, hasta obtener un mínimo de 3 determinaciones, en los
cuales el número de golpes necesario para el cierre de la ranura
esté en los intervalos de 10 a 20, de 20 a 30 y de 30 a 40
respectivamente.
Para acelerar el secado de la muestra puede usarse un chorro de
aire caliente, mezclando continuamente la pasta con la espátula,
evitando que la muestra se caliente. En ningún caso debería
agregarse material seco para disminuir la humedad de la
muestra.
En caso de tener que humedecerla más, agréguese agua destilada,
mézclese bien y déjese reposar en ambiente húmedo por un
tiempo suficiente para que el agua quede absorbida
uniformemente.

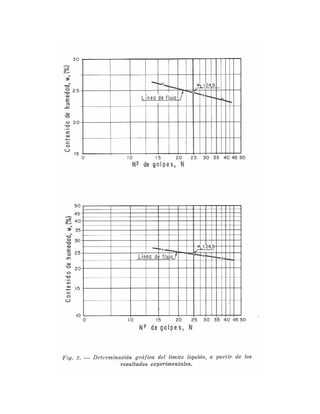

5.1.4 Evaluación. ? Calcúlese el contenido de humedad a cada una de
las determinaciones y represéntese éste vs. número de golpes en
papel semilogarísmico, según aparece inidicado en la Fig. NQ 2.

CCCA: S 15

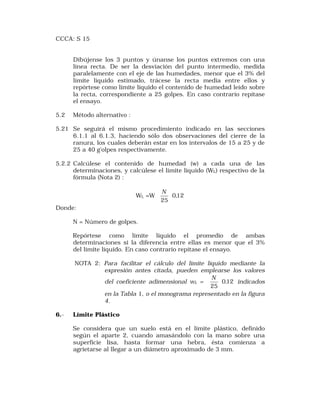

Dibújense los 3 puntos y únanse los puntos extremos con una
línea recta. De ser la desviación del punto intermedio, medida
paralelamente con el eje de las humedades, menor que el 3% del
límite líquido estimado, trácese la recta media entre ellos y
repórtese como límite líquido el contenido de humedad leído sobre
la recta, correspondiente a 25 golpes. En caso contrarío repítase
el ensayo.
5.2 Método alternativo :
5.21 Se seguirá el mismo procedimiento indicado en las secciones
6.1.1 al 6.1.3, haciendo sólo dos observaciones del cierre de la
ranura, los cuales deberán estar en los intervalos de 15 a 25 y de
25 a 40 g'olpes respectivamente.
5.2.2 Calcúlese el contenido de humedad (w) a cada una de las
determinaciones, y calcúlese el límite líquido (WL) respectivo de la
fórmula (Nota 2) :
ö
æ N
WL =W 0,12
25
÷ø
çè
Donde:
N = Número de golpes.
Repórtese como límite líquido el promedio de ambas
determinaciones si la diferencia entre ellas es menor que el 3%
del límite líquido. En caso contrario repítase el ensayo.

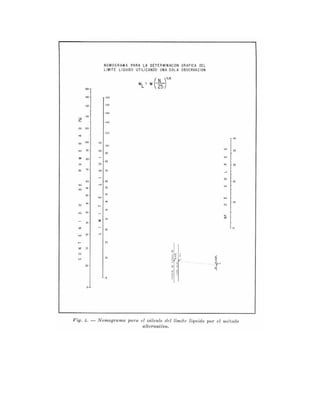

NOTA 2: Para facilitar el cálculo del límite líquido mediante la
expresión antes citada, pueden emplearse los valores
æ N
del coeficiente adimensional wL = 0,12
25
ö
÷ø
çè
indicados
en la Tabla 1, o el monograma representado en la figura
4.
6.- Límite Plástico
Se considera que un suelo está en el límite plástico, definido
según el aparte 2, cuando amasándolo con la mano sobre una
superficie lisa, hasta formar una hebra, ésta comienza a
agrietarse al llegar a un diámetro aproximado de 3 mm.

CCCA: S 15

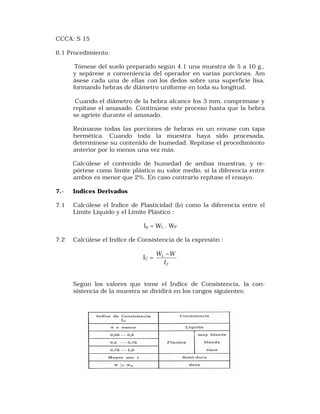

6.1 Procedimiento:
Tómese del suelo preparado según 4.1 una muestra de 5 a 10 g.,
y sepárese a conveniencia del operador en varias porciones. Am
ásese cada una de ellas con los dedos sobre una superficie lisa,
formando hebras de diámetro uniforme en toda su longitud.
Cuando el diámetro de la hebra alcance los 3 mm, comprímase y
repítase el amasado. Continúese este proceso hasta que la hebra
se agriete durante el amasado.
Reúnanse todas las porciones de hebras en un envase con tapa
hermética. Cuando toda la muestra haya sido procesada,
determínese su contenido de humedad. Repítase el procedimiento
anterior por lo menos una vez más.
Calcúlese el contenido de humedad de ambas muestras, y re-pórtese
como límite plástico su valor medio, si la diferencia entre
ambos es menor que 2%. En caso contrario repítase el ensayo.
7.- Indices Derivados
7.1 Calcúlese el Indice de Plasticidad (IP) como la diferencia entre el
Límite Líquido y el Límite Plástico :
Ip = WL – WP
7.2 Calcúlese el Indice de Consistencia de la expresión :
IC =
W -W
P
L
I
Según los valores que tome el Indice de Consistencia, la con-sistencia
de la muestra se dividirá en los rangos siguientes:

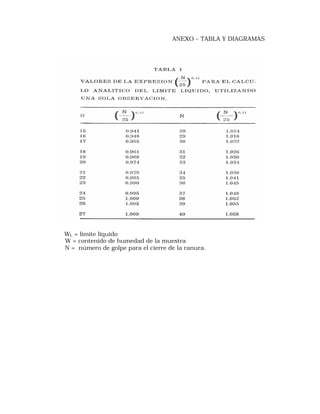

ANEXO – TABLA Y DIAGRAMAS
WL = límite líquido
W = contenido de humedad de la muestra
N = número de golpe para el cierre de la ranura.

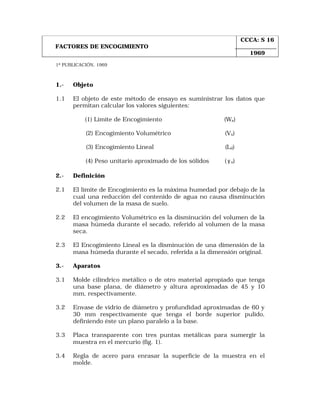

FACTORES DE ENCOGIMIENTO
1ª PUBLICACIÓN, 1969
1.- Objeto
1.1 El objeto de este método de ensayo es suministrar los datos que
permitan calcular los valores siguientes:
(1) Límite de Encogimiento (Ws)
(2) Encogimiento Volumétrico (Vs)
(3) Encogimiento Lineal (Ld)
(4) Peso unitario aproximado de los sólidos ( g s)
2.- Definición
2.1 El límite de Encogimiento es la máxima humedad por debajo de la
cual una reducción del contenido de agua no causa disminución
del volumen de la masa de suelo.
2.2 El encogimiento Volumétrico es la disminución del volumen de la
masa húmeda durante el secado, referido al volumen de la masa
seca.
2.3 El Encogimiento Lineal es la disminución de una dimensión de la
masa húmeda durante el secado, referida a la dimensión original.
3.- Aparatos
3.1 Molde cilíndrico metálico o de otro material apropiado que tenga
una base plana, de diámetro y altura aproximadas de 45 y 10
mm, respectivamente.
3.2 Envase de vidrio de diámetro y profundidad aproximadas de 60 y
30 mm respectivamente que tenga el borde superior pulido,
definiendo éste un plano paralelo a la base.
3.3 Placa transparente con tres puntas metálicas para sumergir la
muestra en el mercurio (fig. 1).
3.4 Regla de acero para enrasar la superficie de la muestra en el
molde.
CCCA: S 16
1969

CCCA: S 16
3.5 Cilindro Graduado con una capacidad de 25 ml, y que tenga una
apreciación de 0,2 ml.
3.6 Mercurio, suficiente para llenar el envase de vidrio hasta rebosar.
3.7 Balanza de sensibilidad 0,1 g.
3.8 Equipo de uso general.
4.- Muestra
4.1 Tómese una muestra representativa de unos 30g de peso de la
porción de material que pasa por el tamiz # 40 (0,420 mm),
preparada según el método de Preparación de las muestras para
los análisis granulométricos y para la determinación de los límites
de consistencia (CCCA: S 13) .
5.- Procedimiento
5.1 Pésese el molde de contracción previamente al ensayo (WM) y
determínese su volumen llenándolo con mercurio, enrasándolo con
la placa especificada en la sección 3.3, 'J mídase el volumen del
mercurio contenido en el molde con el cilindro graduado de 25 ml.
El volumen inicial de la probeta húmeda (Vh) se tomará igual al
volumen del molde.
5.1.1 Póngase el suelo en una cápsula de evaporación y mézclese con
agua destilada o desmineralizada hasta que adquiera una
consistencia uniformemente pastosa.
La cantidad de agua necesaria para obtener la trabajabilidad
requerida suele ser igualo ligeramente superior al Límite Líquido
del suelo.
5.1.2 Engrásese ligeramente el interior del molde de contracción con
vaselina u otro producto apropiado para evitar la adhesión del
suelo.
5..1.3 Colóquese en el centro del molde una cantidad del suelo
amasado, cuyo volumen sea aproximadamente la tercera parte
del volumen del molde, y extiéndase en él vibrándolo o
golpeándolo contra una superficie firme amortiguada con varias
capas de papel de periódico o similar.

CCCA: S 16

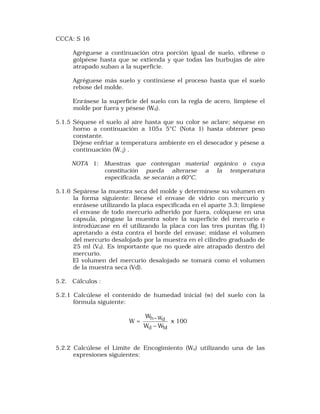

Agréguese a continuación otra porción igual de suelo, víbrese o
golpéese hasta que se extienda y que todas las burbujas de aire
atrapado suban a la superficie.
Agréguese más suelo y continúese el proceso hasta que el suelo
rebose del molde.
Enrásese la superficie del suelo con la regla de acero, límpiese el
molde por fuera y pésese (Wd).
5.1.5 Séquese el suelo al aire hasta que su color se aclare; séquese en
horno a continuación a 105± 5°C (Nota 1) hasta obtener peso
constante.
Déjese enfriar a temperatura ambiente en el desecador y pésese a
continuación (W,¡) .
NOTA 1: Muestras que contengan material orgánico o cuya
constitución pueda alterarse a la temperatura
especificada, se secarán a 60°C.
5.1.6 Sepárese la muestra seca del molde y determínese su volumen en
la forma siguiente: llénese el envase de vidrio con mercurio y
enrásese utilizando la placa especificada en el aparte 3.3; límpiese
el envase de todo mercurio adherido por fuera, colóquese en una
cápsula, póngase la muestra sobre la superficie del mercurio e
introdúzcase en él utilizando la placa con las tres puntas (fig.1)
apretando a ésta contra el borde del envase; mídase el volumen
del mercurio desalojado por la muestra en el cilindro graduado de
25 ml (Vd). Es importante que no quede aire atrapado dentro del
mercurio.
El volumen del mercurio desalojado se tomará como el volumen
de la muestra seca (Vd).
5.2. Cálculos :
5.2.1 Calcúlese el contenido de humedad inicial (w) del suelo con la
fórmula siguiente:
W =
W
- x 100
h Wd
W -
W
d M
5.2.2 Calcúlese el Limite de Encogimiento (Ws) utilizando una de las
expresiones siguientes:

CCCA: S 16

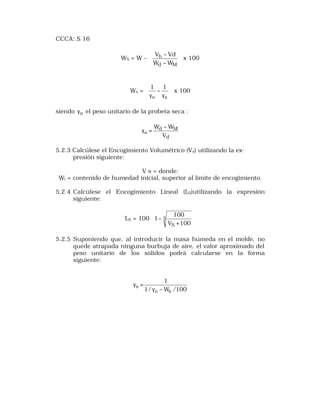

ö
æ
ç çè
-
d M
V Vd
h
W W
WS = W – ÷ ÷ø
-
x 100
ö
æ
ç çè
1 1 x 100
Ws = -
÷ ÷ø
go g
s
siendo go el peso unitario de la probeta seca :
W -W
d M
o V
d
g =
5.2.3 Calcúlese el Encogimiento Volumétrico (Vs) utilizando la ex-presión
siguiente:
V s = donde:
Wi = contenido de humedad inicial, superior al límite de encogimiento.
5.2.4 Calcúlese el Encogimiento Lineal (LS)utilizando la expresión
siguiente:
ö
æ
100
LS = 100 ÷ ÷
ø
ç ç
è
+
- 3
VS 100
1
5.2.5 Suponiendo que, al introducir la masa húmeda en el molde, no
quede atrapada ninguna burbuja de aire, el valor aproximado del
peso unitario de los sólidos podrá calcularse en la forma
siguiente:
1
s g -
1/ W /100
o s
g =

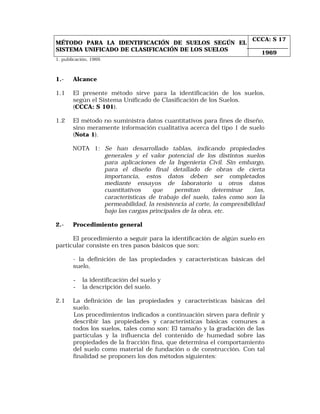

MÉTODO PARA LA IDENTIFICACIÓN DE SUELOS SEGÚN EL
SISTEMA UNIFICADO DE CLASIFICACIÓN DE LOS SUELOS
CCCA: S 17
1969
1.- Alcance
1.1 El presente método sirve para la identificación de los suelos,
según el Sistema Unificado de Clasificación de los Suelos.
(CCCA: S 101).
1.2 El método no suministra datos cuantitativos para fines de diseño,
sino meramente información cualitativa acerca del tipo 1 de suelo
(Nota 1).
NOTA 1: Se han desarrollado tablas, indicando propiedades
generales y el valor potencial de los distintos suelos
para aplicaciones de la Ingeniería Civil. Sin embargo,
para el diseño final detallado de obras de cierta
importancia, estos datos deben ser completados
mediante ensayos de laboratorio u otros datos
cuantitativos que permitan determinar las,
características de trabajo del suelo, tales como son la
permeabilidad, la resistencia al corte, la compresibilidad
bajo las cargas principales de la obra, etc.
2.- Procedimiento general
El procedimiento a seguir para la identificación de algún suelo en
particular consiste en tres pasos básicos que son:
- la definición de las propiedades y características básicas del
suelo,
- la identificación del suelo y
- la descripción del suelo.
2.1 La definición de las propiedades y características básicas del
suelo.
Los procedimientos indicados a continuación sirven para definir y
describir las propiedades y características básicas comunes a
todos los suelos, tales como son: El tamaño y la gradación de las
partículas y la influencia del contenido de humedad sobre las
propiedades de la fracción fina, que determina el comportamiento
del suelo como material de fundación o de construcción. Con tal
finalidad se proponen los dos métodos siguientes:

CCCA: S 17

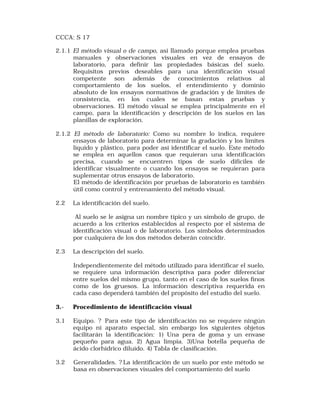

2.1.1 El método visual o de campo, así llamado porque emplea pruebas
manuales y observaciones visuales en vez de ensayos de
laboratorio, para definir las propiedades básicas del suelo.
Requisitos previos deseables para una identificación visual
competente son además de conocimientos relativos al
comportamiento de los suelos, el entendimiento y dominio
absoluto de los ensayos normativos de gradación y de límites de
consistencia, en los cuales se basan estas pruebas y
observaciones. El método visual se emplea principalmente en el
campo, para la identificación y descripción de los suelos en las
planillas de exploración.
2.1.2 El método de laboratorio: Como su nombre lo indica, requiere
ensayos de laboratorio para determinar la gradación y los límites
líquido y plástico, para poder así identificar el suelo. Este método
se emplea en aquellos casos que requieran una identificación
precisa, cuando se encuentren tipos de suelo difíciles de
identificar visualmente o cuando los ensayos se requieran para
suplementar otros ensayos de laboratorio.
El método de identificación por pruebas de laboratorio es también
útil como control y entrenamiento del método visual.
2.2 La identificación del suelo.
Al suelo se le asigna un nombre típico y un símbolo de grupo, de
acuerdo a los criterios establecidos al respecto por el sistema de
identificación visual o de laboratorio. Los símbolos determinados
por cualquiera de los dos métodos deberán coincidir.
2.3 La descripción del suelo.
Independientemente del método utilizado para identificar el suelo,
se requiere una información descriptiva para poder diferenciar
entre suelos del mismo grupo, tanto en el caso de los suelos finos
como de los gruesos. La información descriptiva requerida en
cada caso dependerá también del propósito del estudio del suelo.
3.- Procedimiento de identificación visual
3.1 Equipo. ? Para este tipo de identificación no se requiere ningún
equipo ni aparato especial, sin embargo los siguientes objetos
facilitarán la identificación: 1) Una pera de goma y un envase
pequeño para agua. 2) Agua limpia. 3)Una botella pequeña de
ácido clorhídrico diluido. 4) Tabla de clasificación.
3.2 Generalidades. ? La identificación de un suelo por este método se
basa en observaciones visuales del comportamiento del suelo

CCCA: S 17

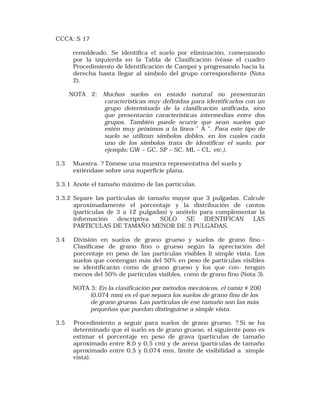

remoldeado. Se identifica el suelo por eliminación, comenzando
por la izquierda en la Tabla de Clasificación (véase el cuadro
Procedimiento de Identificación de Campo) y progresando hacia la
derecha hasta llegar al símbolo del grupo correspondiente (Nota
2).
NOTA 2: Muchos suelos en estado natural no presentarán
características muy definidas para identificarlos con un
grupo determinado de la clasificación unificada, sino
que presentarán características intermedias entre dos
grupos. También puede ocurrir que sean suelos que
estén muy próximos a la línea " A ". Para este tipo de
suelo se utilizan símbolos dobles, en los cuales cada
uno de los símbolos trata de identificar el suelo, por
ejemplo; GW – GC, SP – SC, ML – CL, etc.).
3.3 Muestra. ? Tómese una muestra representativa del suelo y
extiéndase sobre una superficie plana.
3.3.1 Anote el tamaño máximo de las partículas.
3.3.2 Separe las partículas de tamaño mayor que 3 pulgadas. Calcule
aproximadamente el porcentaje y la distribución de cantos
(partículas de 3 a 12 pulgadas) y anótelo para complementar la
información descriptiva. SOLO SE IDENTIFICAN LAS
PARTICULAS DE TAMAÑO MENOR DE 3 PULGADAS.
3.4 División en suelos de grano grueso y suelos de grano fino.–
Clasificase de grano fino o grueso según la apreciación del
porcentaje en peso de las partículas visibles I) simple vista. Los
suelos que contengan más del 50% en peso de partículas visibles
se identificarán como de grano grueso y los que contengan
menos del 50% de partículas visibles, como de grano fino (Nota 3).
NOTA 3: En la clasificación por métodos mecánicos, el tamiz # 200
(0,074 mm) es el que separa los suelos de grano fino de los
de grano grueso. Las partículas de ese tamaño son las más
pequeñas que puedan distinguirse a simple vista.
3.5 Procedimiento a seguir para suelos de grano grueso. ? Si se ha
determinado que el suelo es de grano grueso, el siguiente paso es
estimar el porcentaje en peso de grava (partículas de tamaño
aproximado entre 8,0 y 0,5 cm) y de arena (partículas de tamaño
aproximado entre 0,5 y 0,074 mm, límite de visibilidad a simple
vista).

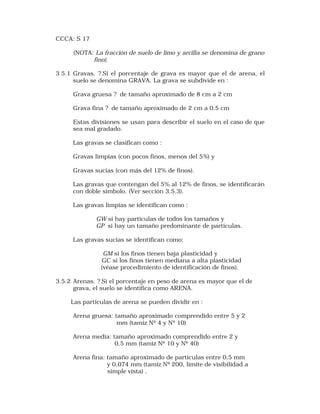

CCCA: S 17
(NOTA: La fracción de suelo de limo y arcilla se denomina de grano
fino).
3 5.1 Gravas. ? Si el porcentaje de grava es mayor que el de arena, el
suelo se denomina GRAVA. La grava se subdivide en :
Grava gruesa ? de tamaño aproximado de 8 cm a 2 cm
Grava fina ? de tamaño aproximado de 2 cm a 0,5 cm
Estas divisiones se usan para describir el suelo en el caso de que
sea mal gradado.
Las gravas se clasifican como :
Gravas limpias (con pocos finos, menos del 5%) y
Gravas sucias (con más del 12% de finos).
Las gravas que contengan del 5% al 12% de finos, se identificarán
con doble símbolo. (Ver sección 3.5.3).
Las gravas limpias se identifican como :
GW si hay partículas de todos los tamaños y
GP si hay un tamaño predominante de partículas.
Las gravas sucias se identifican como:
GM si los finos tienen baja plasticidad y
GC si los finos tienen mediana a alta plasticidad
(véase procedimiento de identificación de finos).
3.5.2 Arenas. ? Si el porcentaje en peso de arena es mayor que el de
grava, el suelo se identifica como ARENA.
Las partículas de arena se pueden dividir en :
Arena gruesa: tamaño aproximado comprendido entre 5 y 2
mm (tamiz Nº 4 y Nº 10)
Arena media: tamaño aproximado comprendido entre 2 y
0,5 mm (tamiz Nº 10 y Nº 40)
Arena fina: tamaño aproximado de partículas entre 0,5 mm
y 0,074 mm (tamiz Nº 200, límite de visibilidad a
simple vista) .

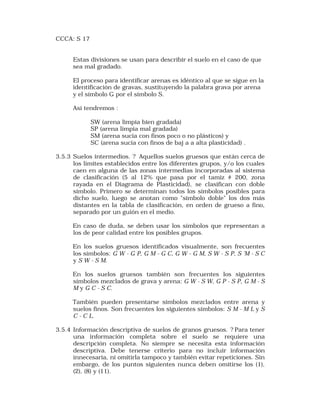

CCCA: S 17
Estas divisiones se usan para describir el suelo en el caso de que
sea mal gradado.
El proceso para identificar arenas es idéntico al que se sigue en la
identificación de gravas, sustituyendo la palabra grava por arena
y el símbolo G por el símbolo S.
Así tendremos :
SW (arena limpia bien gradada)
SP (arena limpia mal gradada)
SM (arena sucia con finos poco o no plásticos) y
SC (arena sucia con finos de baj a a alta plasticidad) .
3.5.3 Suelos intermedios. ? Aquellos suelos gruesos que están cerca de
los límites establecidos entre los diferentes grupos, y/o los cuales
caen en alguna de las zonas intermedias incorporadas al sistema
de clasificación (5 al 12% que pasa por el tamiz # 200, zona
rayada en el Diagrama de Plasticidad), se clasifican con doble
símbolo. Primero se determinan todos los símbolos posibles para
dicho suelo, luego se anotan como "símbolo doble" los dos más
distantes en la tabla de clasificación, en orden de grueso a fino,
separado por un guión en el medio.
En caso de duda, se deben usar los símbolos que representan a
los de peor calidad entre los posibles grupos.
En los suelos gruesos identificados visualmente, son frecuentes
los símbolos: G W - G P, G M - G C, G W - G M, S W - S P, S 'M - S C
y S W - S M.
En los suelos gruesos también son frecuentes los siguientes
símbolos mezclados de grava y arena: G W - S W, G P - S P, G M - S
M y G C - S C.
También pueden presentarse símbolos mezclados entre arena y
suelos finos. Son frecuentes los siguientes símbolos: S M - M L y S
C - C L.
3.5.4 Información descriptiva de suelos de granos gruesos. ? Para tener
una información completa sobre el suelo se requiere una
descripción completa. No siempre se necesita esta información
descriptiva. Debe tenerse criterio para no incluir información
innecesaria, ni omitirla tampoco y también evitar repeticiones. Sin
embargo, de los puntos siguientes nunca deben omitirse los (1),
(2), (8) y (11).

CCCA: S 17

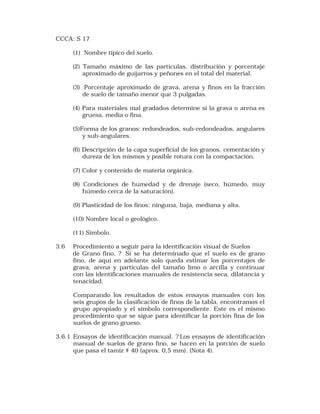

(1) Nombre típico del suelo.
(2) Tamaño máximo de las partículas, distribución y porcentaje
aproximado de guijarros y peñones en el total del material.
(3) Porcentaje aproximado de grava, arena y finos en la fracción
de suelo de tamaño menor que 3 pulgadas.
(4) Para materiales mal gradados determine si la grava o arena es
gruesa, media o fina.
(5)Forma de los granos: redondeados, sub-redondeados, angulares
y sub-angulares.
(6) Descripción de la capa superficial de los granos, cementación y
dureza de los mismos y posible rotura con la compactación.
(7) Color y contenido de materia orgánica.
(8) Condiciones de humedad y de drenaje (seco, húmedo, muy
húmedo cerca de la saturación).
(9) Plasticidad de los finos: ninguna, baja, mediana y alta.
(10) Nombre local o geológico.
(11) Símbolo.
3.6 Procedimiento a seguir para la identificación visual de Suelos
de Grano fino. ? Si se ha determinado que el suelo es de grano
fino, de aquí en adelante solo queda estimar los porcentajes de
grava, arena y partículas del tamaño limo o arcilla y continuar
con las identificaciones manuales de resistencia seca, dilatancia y
tenacidad.
Comparando los resultados de estos ensayos manuales con los
seis grupos de la clasificación de finos de la tabla, encontramos el
grupo apropiado y el símbolo correspondiente. Este es el mismo
procedimiento que se sigue para identificar la porción fina de los
suelos de grano grueso.
3.6.1 Ensayos de identificación manual. ? Los ensayos de identificación
manual de suelos de grano fino, se hacen en la porción de suelo
que pasa el tamiz # 40 (aprox. 0,5 mm). (Nota 4).

CCCA: S 17

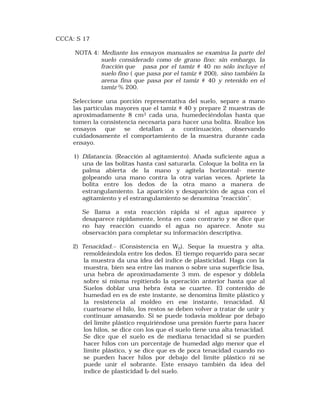

NOTA 4: Mediante los ensayos manuales se examina la parte del
suelo considerado como de grano fino; sin embargo, la
fracción que pasa por el tamiz # 40 no sólo incluye el
suelo fino ( que pasa por el tamiz # 200), sino también la
arena fina que pasa por el tamiz # 40 y retenido en el
tamiz % 200.
Seleccione una porción representativa del suelo, separe a mano
las partículas mayores que el tamiz # 40 y prepare 2 muestras de
aproximadamente 8 cm3 cada una, humedeciéndolas hasta que
tomen la consistencia necesaria para hacer una bolita. Realice los
ensayos que se detallan a continuación, observando
cuidadosamente el comportamiento de la muestra durante cada
ensayo.
1) Dilatancia. (Reacción al agitamiento). Añada suficiente agua a
una de las bolitas hasta casi saturarla. Coloque la bolita en la
palma abierta de la mano y agítela horizontal- mente
golpeando una mano contra la otra varias veces. Apriete la
bolita entre los dedos de la otra mano a manera de
estrangulamiento. La aparición y desaparición de agua con el
agitamiento y el estrangulamiento se denomina "reacción".
Se llama a esta reacción rápida si el agua aparece y
desaparece rápidamente, lenta en caso contrario y se dice que
no hay reacción cuando el agua no aparece. Anote su
observación para completar su información descriptiva.
2) Tenacidad.– (Consistencia en Wp). Seque la muestra y alta.
remoldeándola entre los dedos. El tiempo requerido para secar
la muestra da una idea del índice de plasticidad. Haga con la
muestra, bien sea entre las manos o sobre una superficie lisa,
una hebra de aproximadamente 3 mm. de espesor y dóblela
sobre sí misma repitiendo la operación anterior hasta que al
Suelos doblar una hebra ésta se cuartee. El contenido de
humedad en es de este instante, se denomina límite plástico y
la resistencia al moldeo en ese instante, tenacidad. Al
cuartearse el hilo, los restos se deben volver a tratar de unir y
continuar amasando. Si se puede todavía moldear por debajo
del límite plástico requiriéndose una presión fuerte para hacer
los hilos, se dice con los que el suelo tiene una alta tenacidad.
Se dice que el suelo es de mediana tenacidad si se pueden
hacer hilos con un porcentaje de humedad algo menor que el
límite plástico, y se dice que es de poca tenacidad cuando no
se pueden hacer hilos por debajo del límite plástico ni se
puede unir el sobrante. Este ensayo también da idea del
índice de plasticidad IP del suelo.

CCCA: S 17

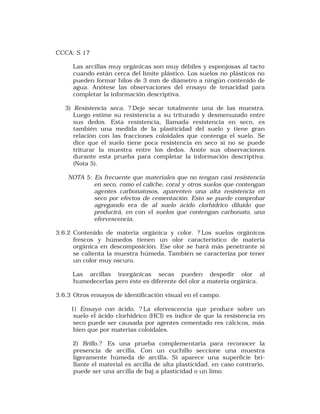

Las arcillas muy orgánicas son muy débiles y esponjosas al tacto
cuando están cerca del límite plástico. Los suelos no plásticos no
pueden formar hilos de 3 mm de diámetro a ningún contenido de
agua. Anótese las observaciones del ensayo de tenacidad para
completar la información descriptiva.
3) Resistencia seca. ? Deje secar totalmente una de las muestra.
Luego estime su resistencia a su triturado y desmenuzado entre
sus dedos. Esta resistencia, llamada resistencia en seco, es
también una medida de la plasticidad del suelo y tiene gran
relación con las fracciones coloidales que contenga el suelo. Se
dice que el suelo tiene poca resistencia en seco si no se puede
triturar la muestra entre los dedos. Anote sus observaciones
durante esta prueba para completar la información descriptiva.
(Nota 5).
NOTA 5: Es frecuente que materiales que no tengan casi resistencia
en seco, como el caliche, coral y otros suelos que contengan
agentes carbonatosos, aparenten una alta resistencia en
seco por efectos de cementación. Esto se puede comprobar
agregando era de al suelo ácido clorhídrico diluido que
producirá, en con el suelos que contengan carbonato, una
efervescencia.
3.6.2 Contenido de materia orgánica y color. ? Los suelos orgánicos
frescos y húmedos tienen un olor característico de materia
orgánica en descomposición. Ese olor se hará más penetrante si
se calienta la muestra húmeda. También se caracteriza por tener
un color muy oscuro.
Las arcillas inorgánicas secas pueden despedir olor al
humedecerlas pero éste es diferente del olor a materia orgánica.
3.6.3 Otros ensayos de identificación visual en el campo.
1) Ensayo con ácido. ? La efervescencia que produce sobre un
suelo el ácido clorhídrico (HCI) es índice de que la resistencia en
seco puede ser causada por agentes cementado res cálcicos, más
bien que por materias coloidales.
2) Brillo.? Es una prueba complementaria para reconocer la
presencia de arcilla. Con un cuchillo seccione una muestra
ligeramente húmeda de arcilla. Si aparece una superficie bri-llante
el material es arcilla de alta plasticidad, en caso contrario,
puede ser una arcilla de baj a plasticidad o un limo.

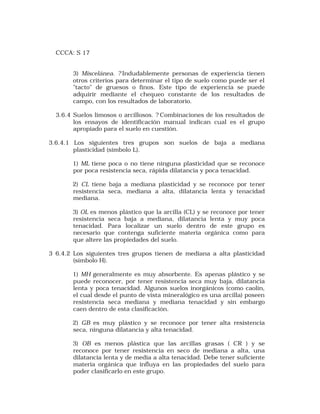

CCCA: S 17
3) Miscelánea. ? Indudablemente personas de experiencia tienen
otros criterios para determinar el tipo de suelo como puede ser el
"tacto" de gruesos o finos. Este tipo de experiencia se puede
adquirir mediante el chequeo constante de los resultados de
campo, con los resultados de laboratorio.
3.6.4 Suelos limosos o arcillosos. ? Combinaciones de los resultados de
los ensayos de identificación manual indican cual es el grupo
apropiado para el suelo en cuestión.
3.6.4.1 Los siguientes tres grupos son suelos de baja a mediana
plasticidad (símbolo L).
1) ML tiene poca o no tiene ninguna plasticidad que se reconoce
por poca resistencia seca, rápida dilatancia y poca tenacidad.
2) CL tiene baja a mediana plasticidad y se reconoce por tener
resistencia seca, mediana a alta, dilatancia lenta y tenacidad
mediana.
3) OL es menos plástico que la arcilla (CL) y se reconoce por tener
resistencia seca baja a mediana, dilatancia lenta y muy poca
tenacidad. Para localizar un suelo dentro de este grupo es
necesario que contenga suficiente materia orgánica como para
que altere las propiedades del suelo.
3 6.4.2 Los siguientes tres grupos tienen de mediana a alta plasticidad
(símbolo H).
1) MH generalmente es muy absorbente. Es apenas plástico y se
puede reconocer, por tener resistencia seca muy baja, dilatancia
lenta y poca tenacidad. Algunos suelos inorgánicos (como caolín,
el cual desde el punto de vista mineralógico es una arcilla) poseen
resistencia seca mediana y mediana tenacidad y sin embargo
caen dentro de esta clasificación.
2) GB es muy plástico y se reconoce por tener alta resistencia
seca, ninguna dilatancia y alta tenacidad.
3) OB es menos plástica que las arcillas grasas ( CR ) y se
reconoce por tener resistencia en seco de mediana a alta, una
dilatancia lenta y de media a alta tenacidad. Debe tener suficiente
materia orgánica que influya en las propiedades del suelo para
poder clasificarlo en este grupo.

CCCA: S 17

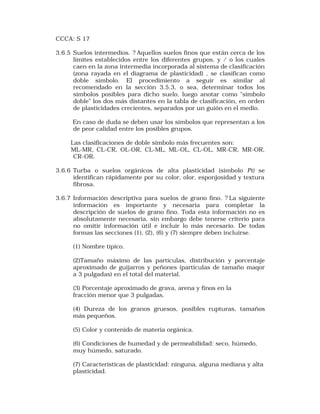

3.6.5 Suelos intermedios. ? Aquellos suelos finos que están cerca de los
límites establecidos entre los diferentes grupos, y / o los cuales
caen en la zona intermedia incorporada al sistema de clasificación
(zona rayada en el diagrama de plasticidad) , se clasifican como
doble símbolo. El procedimiento a seguir es similar al
recomendado en la sección 3.5.3, o sea, determinar todos los
símbolos posibles para dicho suelo, luego anotar como "símbolo
doble" los dos más distantes en la tabla de clasificación, en orden
de plasticidades crecientes, separados por un guión en el medio.
En caso de duda se deben usar los símbolos que representan a los
de peor calidad entre los posibles grupos.
Las clasificaciones de doble símbolo más frecuentes son:
ML-MR, CL-CR, OL-OR, CL-ML, ML-OL, CL-OL, MR-CR, MR-OR,
CR-OR.
3.6.6 Turba o suelos orgánicos de alta plasticidad (símbolo Pt) se
identifican rápidamente por su color, olor, esponjosidad y textura
fibrosa.
3.6.7 Información descriptiva para suelos de grano fino. ? La siguiente
información es importante y necesaria para completar la
descripción de suelos de grano fino. Toda esta información no es
absolutamente necesaria, sin embargo debe tenerse criterio para
no omitir información útil e incluir lo más necesario. De todas
formas las secciones (1), (2), (6) y (7) siempre deben incluirse.
(1) Nombre típico.
(2)Tamaño máximo de las partículas, distribución y porcentaje
aproximado de guijarros y peñones (partículas de tamaño maqor
a 3 pulgadas) en el total del material.
(3) Porcentaje aproximado de grava, arena y finos en la
fracción menor que 3 pulgadas.
(4) Dureza de los granos gruesos, posibles rupturas, tamaños
más pequeños.
(5) Color y contenido de materia orgánica.
(6) Condiciones de humedad y de permeabilidad: seco, húmedo,
muy húmedo, saturado.
(7) Caracteristicas de plasticidad: ninguna, alguna mediana y alta
plasticidad.

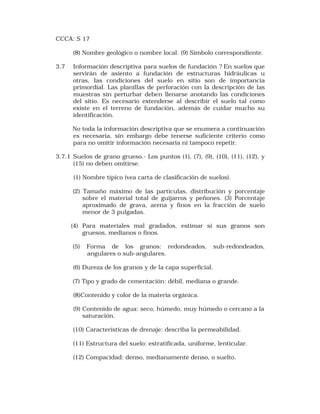

CCCA: S 17
(8) Nombre geológico o nombre local. (9) Simbolo correspondiente.
3.7 Información descriptiva para suelos de fundación ? En suelos que
servirán de asiento a fundación de estructuras hidráulicas u
otras, las condiciones del suelo en sitio son de importancia
primordial. Las planillas de perforación con la descripción de las
muestras sin perturbar deben llenarse anotando las condiciones
del sitio. Es necesario extenderse al describir el suelo tal como
existe en el terreno de fundación, además de cuidar mucho su
identificación.
No toda la información descriptiva que se enumera a continuación
es necesaria, sin embargo debe tenerse suficiente criterio como
para no omitir información necesaria ni tampoco repetir.
3.7.1 Suelos de grano grueso.- Los puntos (1), (7), (9), (10), (11), (12), y
(15) no deben omitirse.
(1) Nombre típico (vea carta de clasificación de suelos).
(2) Tamaño máximo de las partículas, distribución y porcentaje
sobre el material total de guijarros y peñones. (3) Porcentaje
aproximado de grava, arena y finos en la fracción de suelo
menor de 3 pulgadas.
(4) Para materiales mal gradados, estimar si sus granos son
gruesos, medianos o finos.
(5) Forma de los granos: redondeados, sub-redondeados,
angulares o sub-angulares.
(6) Dureza de los granos y de la capa superficial.
(7) Tipo y grado de cementación: débil, mediana o grande.
(8)Contenido y color de la materia orgánica.
(9) Contenido de agua: seco, húmedo, muy húmedo o cercano a la
saturación.
(10) Características de drenaje: describa la permeabilidad.
(11) Estructura del suelo: estratificada, uniforme, lenticular.
(12) Compacidad: denso, medianamente denso, o suelto.

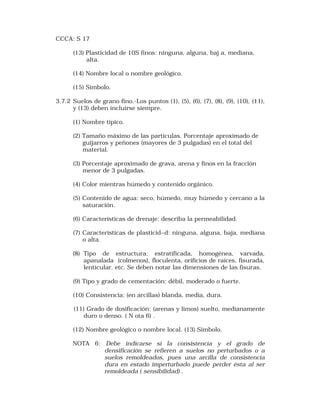

CCCA: S 17
(13) Plasticidad de 10S finos: ninguna, alguna, baj a, mediana,
alta.
(14) Nombre local o nombre geológico.
(15) Símbolo.
3.7.2 Suelos de grano fino.-Los puntos (1), (5), (6), (7), (8), (9), (10), (11),
y (13) deben incluirse siempre.
(1) Nombre típico.
(2) Tamaño máximo de las partículas. Porcentaje aproximado de
guijarros y peñones (mayores de 3 pulgadas) en el total del
material.
(3) Porcentaje aproximado de grava, arena y finos en la fracción
menor de 3 pulgadas.
(4) Color mientras húmedo y contenido orgánico.
(5) Contenido de agua: seco, húmedo, muy húmedo y cercano a la
saturación.
(6) Características de drenaje: describa la permeabilidad.
(7) Característícas de plasticid~d: ninguna, alguna, baja, mediana
o alta.
(8) Tipo de estructura: estratíficada, homogénea, varvada,
apanalada (colmenos), floculenta, orificios de raíces, fisurada,
lentícular. etc. Se deben notar las dimensiones de las fisuras.
(9) Tipo y grado de cementación: débil, moderado o fuerte.
(10) Consistencia: (en arcillas) blanda, media, dura.
(11) Grado de dosificación: (arenas y limos) suelto, medianamente
duro o denso. ( N ota 6) .
(12) Nombre geológico o nombre local. (13) Símbolo.
NOTA 6: Debe indicarse si la consistencia y el grado de
densificación se refieren a suelos no perturbados o a
suelos remoldeados, pues una arcilla de consistencia
dura en estado imperturbado puede perder ésta al ser
remoldeada ( sensibilidad) .

CCCA: S 17

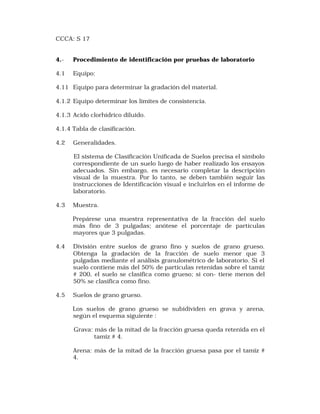

4.- Procedimiento de identificación por pruebas de laboratorio
4.1 Equipo:
4.11 Equipo para determinar la gradación del material.
4.1.2 Equipo determinar los límites de consistencia.
4.1.3 Acido clorhídrico diluido.
4.1.4 Tabla de clasificación.
4.2 Generalidades.
El sistema de Clasificación Unificada de Suelos precisa el símbolo
correspondiente de un suelo luego de haber realízado los ensayos
adecuados. Sin embargo, es necesario completar la descripción
visual de la muestra. Por lo tanto, se deben también seguir las
instrucciones de Identificación visual e incluirlos en el informe de
laboratorio.
4.3 Muestra.
Prepárese una muestra representativa de la fracción del suelo
más fino de 3 pulgadas; anótese el porcentaje de partículas
mayores que 3 pulgadas.
4.4 División entre suelos de grano fino y suelos de grano grueso.
Obtenga la gradación de la fracción de suelo menor que 3
pulgadas mediante el análísis granulométrico de laboratorio. Si el
suelo contiene más del 50% de partículas retenidas sobre el tamiz
# 200, el suelo se clasifica como grueso; si contiene menos del
50% se clasifica como fino.
4.5 Suelos de grano grueso.
Los suelos de grano grueso se subidividen en grava y arena,
según el esquema siguiente :
Grava: más de la mitad de la fracción gruesa queda retenida en el
tamiz # 4.
Arena: más de la mitad de la fracción gruesa pasa por el tamiz #
4.

CCCA: S 17

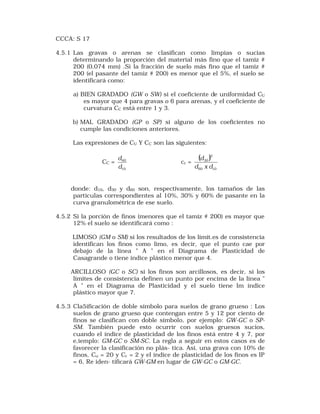

4.5.1 Las gravas o arenas se clasifican como límpias o sucias
determinando la proporción del material más fino que el tamiz #
200 (0,074 mm) .Si la fracción de suelo más fino que el tamiz #
200 (el pasante del tamiz # 200) es menor que el 5%, el suelo se
identificará como:
a) BIEN GRADADO (GW o SW) si el coeficiente de uniformidad CU
es mayor que 4 para gravas o 6 para arenas, y el coeficiente de
curvatura CC está entre 1 y 3.
b) MAL GRADADO (GP o SP) si alguno de los coeficientes no
cumple las condiciones anteriores.
Las expresiones de CU Y CC son las siguientes:
CC =
d
60
d
10
cc = ( )
2
30
d
d x d
60 10
donde: d10, d30 y d60 son, respectivamente, los tamaños de las
partículas correspondientes al 10%, 30% y 60% de pasante en la
curva granulométrica de ese suelo.
4.5.2 Si la porción de finos (menores que el tamiz # 200) es mayor que
12% el suelo se identificará como :
LIMOSO (GM o SM) si los resultados de los límit.es de consistencia
identifican los finos como limo, es decir, que el punto cae por
debajo de la línea " A " en el Diagrama de Plasticidad de
Casagrande o tiene índice plástico menor que 4.
ARCILLOSO (GC o SC) si los finos son arcillosos, es decir, si los
límites de consistencia definen un punto por encima de la línea "
A " en el Diagrama de Plasticidad y el suelo tiene lm índice
plástico mayor que 7.
4.5.3 Cla5ificación de doble símbolo para suelos de grano grueso : Los
suelos de grano grueso que contengan entre 5 y 12 por ciento de
finos se clasifican con doble símbolo, por ejemplo: GW-GC o SP-SM.
También puede esto ocurrir con suelos gruesos sucios,
cuando el índice de plasticidad de los finos está entre 4 y 7, por
e,iemplo: GM-GC o SM-SC. La regla a seguir en estos casos es de
favorecer la clasificación no plás- tica. Así, una grava con 10% de
finos, Cu = 20 y Cc = 2 y el índice de plasticidad de los finos es IP
= 6, Re iden- tificará GW-GM en lugar de GW-GC o GM-GC.

CCCA: S 17

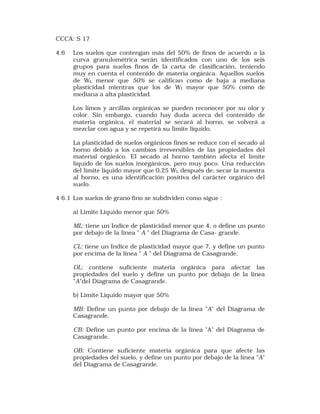

4.6 Los suelos que contengan más del 50% de finos de acuerdo a la
curva granulométrica serán identificados con uno de los seis
grupos para suelos finos de la carta de clasificación, teniendo
muy en cuenta el contenido de materia orgánica. Aquellos suelos
de WL menor que 50% se califican como de baja a mediana
plasticidad mientras que los de WI mayor que 50% como de
mediana a alta plasticidad.
Los limos y arcillas orgánicas se pueden reconocer por su olor y
color. Sin embargo, cuando hay duda acerca del contenido de
materia orgánica, el material se secará al horno, se volverá a
mezclar con agua y se repetirá su límite líquido.
La plasticidad de suelos orgánicos finos se reduce con el secado al
horno debido a los cambios irreversibles de las propiedades del
material orgánico. El secado al horno también afecta el límite
líquido de los suelos inorgánicos, pero muy poco. Una reducción
del límite líquido mayor que 0,25 WL después de; secar la muestra
al horno, es una identificación positiva del carácter orgánico del
suelo.
4 6.1 Los suelos de grano fino se subdividen como sigue :
a) Límite Líquido menor que 50%
ML: tiene un Indice de plasticidad menor que 4, o define un punto
por debajo de la línea " A " del Diagrama de Casa- grande.
CL: tiene un Indice de plasticidad mayor que 7, y define un punto
por encima de la línea " A " del Diagrama de Casagrande.
OL: contiene suficiente materia orgánica para afectar las
propiedades del suelo y define un punto por debajo de la línea
"A"del Diagrama de Casagrande.
b) Límite Líquido mayor que 50%
MB: Define un punto por debajo de la línea "A" del Diagrama de
Casagrande.
CB: Define un punto por encima de la línea "A" del Diagrama de
Casagrande.
OB: Contiene suficiente materia orgánica para que afecte las
propiedades del suelo, y define un punto por debajo de la línea "A"
del Diagrama de Casagrande.

CCCA: S 17

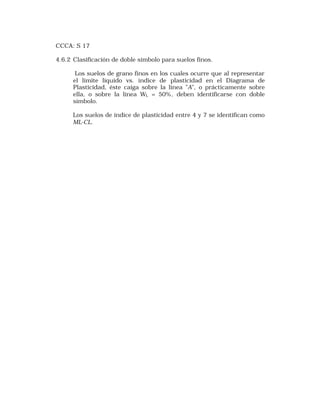

4.6.2 Clasificación de doble símbolo para suelos finos.
Los suelos de grano finos en los cuales ocurre que al representar
el límite líquido vs. índice de plasticidad en el Diagrama de
Plasticidad, éste caiga sobre la línea "A", o prácticamente sobre
ella, o sobre la línea WL = 50%, deben identificarse con doble
símbolo.
Los suelos de índice de plasticidad entre 4 y 7 se identifican como
ML-CL.

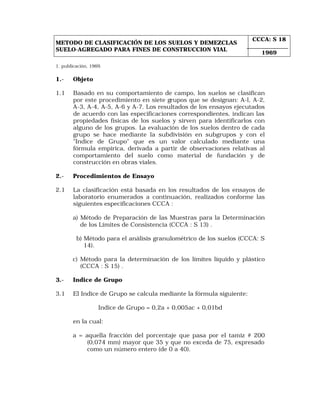

METODO DE CLASIFICACIÓN DE LOS SUELOS Y DEMEZCLAS
SUELO-AGREGADO PARA FINES DE CONSTRUCCION VIAL
CCCA: S 18
1969
1.- Objeto
1.1 Basado en su comportamiento de campo, los suelos se clasifican
por este procedimiento en siete grupos que se designan: A-l, A-2,
A-3, A-4, A-5, A-6 y A-7. Los resultados de los ensayos ejecutados
de acuerdo con las especificaciones correspondientes, indican las
propiedades físicas de los suelos y sirven para identificarlos con
alguno de los grupos. La evaluación de los suelos dentro de cada
grupo se hace mediante la subdivisión en subgrupos y con el
"Indice de Grupo" que es un valor calculado mediante una
fórmula empírica, derivada a partir de observaciones relativas al
comportamiento del suelo como material de fundación y de
construcción en obras viales.
2.- Procedimientos de Ensayo
2.1 La clasificación está basada en los resultados de los ensayos de
laboratorio enumerados a continuación, realizados conforme las
siguientes especificaciones CCCA :
a) Método de Preparación de las Muestras para la Determinación
de los Límites de Consistencia (CCCA : S 13) .
b) Método para el análisis granulométrico de los suelos (CCCA: S
14).
c) Método para la determinación de los límites líquido y plástico
(CCCA : S 15) .
3.- Indice de Grupo
3.1 El Indice de Grupo se calcula mediante la fórmula siguiente:
Indice de Grupo = 0,2a + 0,005ac + 0,01bd
en la cual:
a = aquella fracción del porcentaje que pasa por el tamiz # 200
(0,074 mm) mayor que 35 y que no exceda de 75, expresado
como un número entero (de 0 a 40).

CCCA: S 18
b = aquella fracción del porcentaje que pasa por el tamiz # 200
(0,074 mm) mayor que 15 y sin exceder de 55, expresado
como un número entero (de 0 a 40).
c = aquella fracción del valor numérico del límite líquido, mayor
que 40 y sin exceder de 60, expresado como un número
entero (de 0 a 20).
d = aquella fracción del valor numérico de índice plástico, mayor
que 10 y sin exceder de 30, expresado como número entero
(de 0 a 20).
NOTA 1: Los ejemplos a continuación ilustran el cálculo del índice
de grupo.
1) Considérense que un material A-6 tiene 65% que pasa por
el tamiz # 200, un límite líquido de 32 e índice plástico 13.
El cálculo se hace como sigue:
a = 65 - 35 = 30
b = 55 - 15 = 40
(Se sustituyó 55 en lugar de 65, por ser éste el
límite superior).
c = 0
(El límite líquido es menor que 40).
d = 13 - 3
Indice de Grupo = 0,2 x 30 + 0,01 x 40 x 3 = 7,2
Indice de Grupo = 7
2) Considérese que un material A-7 tiene 54% que pasa por
el tamiz # 200, un límite líquido de 62 e índice plástico de
33. El cálculo se hace como sigue:
a = 54 - 19 =19
b = 54 - 15 =39
c = 60 - 40 = 20
(Se sustituyó 60 en lugar de 62, por ser éste el
límite superior).
d = 30 - 10 =20
( Se sustituyó 30 en lugar de b33, por ser éste
el límite superior).
Indice de Grupo = 0,2 x 19 + 0,005 x 19 x 20 +0,01 x 39 x
20 = 13,5.
Indice de Grupo = 13

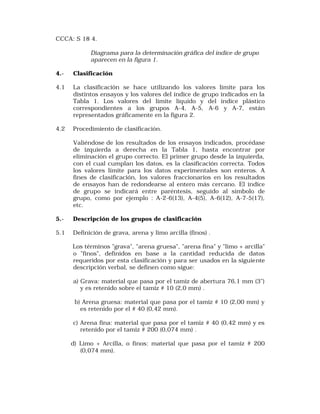

CCCA: S 18 4.

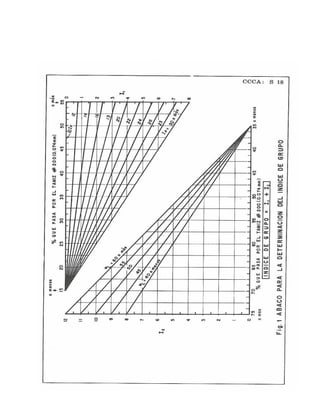

Diagrama para la determinación gráfica del índice de grupo
aparecen en la figura 1.

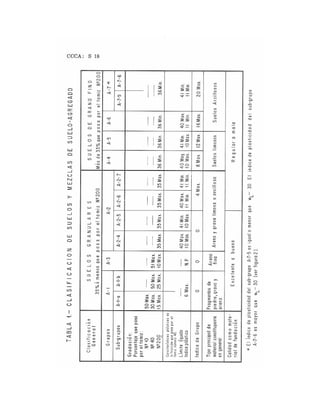

4.- Clasificación
4.1 La clasificación se hace utilizando los valores límite para los
distintos ensayos y los valores del índice de grupo indicados en la
Tabla 1. Los valores del límite líquido y del índice plástico
correspondientes a los grupos A-4, A-5, A-6 y A-7, están
representados gráficamente en la figura 2.
4.2 Procedimiento de clasificación.
Valiéndose de los resultados de los ensayos indicados, procédase
de izquierda a derecha en la Tabla 1, hasta encontrar por
eliminación el grupo correcto. El primer grupo desde la izquierda,
con el cual cumplan los datos, es la clasificación correcta. Todos
los valores límite para los datos experimentales son enteros. A
fines de clasificación, los valores fraccionarios en los resultados
de ensayos han de redondearse al entero más cercano. El índice
de grupo se indicará entre paréntesis, seguido al símbolo de
grupo, como por ejemplo : A-2-6(13), A-4(5), A-6(12), A-7-5(17),
etc.
5.- Descripción de los grupos de clasificación
5.1 Definición de grava, arena y limo arcilla (finos) .
Los términos "grava", "arena gruesa", "arena fina" y "limo + arcilla"
o "finos", definidos en base a la cantidad reducida de datos
requeridos por esta clasificación y para ser usados en la siguiente
descripción verbal, se definen como sigue:
a) Grava: material que pasa por el tamiz de abertura 76,1 mm (3")
y es retenido sobre el tamiz # 10 (2,0 mm) .
b) Arena gruesa: material que pasa por el tamiz # 10 (2,00 mm) y
es retenido por el # 40 (0,42 mm).
c) Arena fina: material que pasa por el tamiz # 40 (0,42 mm) y es
retenido por el tamiz # 200 (0,074 mm) .
d) Limo + Arcilla, o finos: material que pasa por el tamiz # 200
(0,074 mm).

CCCA: S 18
e) Los cantos {material retenido sobre el tamiz de 3" (76,1 mm)}
deberán ser separados de la muestra a ser clasificada, pero su
porcentaje debe ser anotado.
f) El término "limoso" es aplicado al material que tiene un índice
de plasticidad igualo menor que 10, y el término "arcilloso", al
material que tenga un índice de plasticidad igualo mayor que
11.
5.2 Descripción de los grupos clasificados.
5.2.1 Materiales granulares: contienen 35% o menos de material que
pasa por el tamiz # 200 (0,074 mm).
Grupo A-1: El material tipo de este grupo es una mezcla bien
gradada de fragmentos de piedra o grava, arena gruesa, arena
fina y finos no plásticos o de baja plasticidad. Sin embargo, este
grupo incluye también fragmentos de piedra, grava, arenas
gruesas, etc., sin finos.
Subgrupo A-l-a: Incluye aquellos materiales que contienen
predominantemente fragmentos de piedra o gravas, con o sin
finos bien gradados.
Subgrupo A-1-b: Incluye aquellos materiales que contienen
predominantemente arena gruesa, con o sin finos bien gradados.
Grupo A-3: El material típico de este grupo es una arena fina de
playa o de duna, sin limo o arcilla, o con una fracción muy
pequeña de limo no plástico. El grupo también incluye mezclas
mal gradadas de arena fina, con contenidos moderados de arena
gruesa y grava, de depósitos fluviales.
Grupo A-2: Este grupo incluye una amplia variedad de materiales
granulares que se ubican entre los tipos de suelos pertenecientes
a los grupos A-l y A-3 y los materiales limo- arcillosos de los
grupos A-4, A-5, A-6 y A-7. Este grupo incluye todo suelo que
tenga 35% o menos de material que pasa por el tamiz # 200
(0,074 mm) y que no pueda clasificarse como A-l o A-3, debido a
que su contenido de finos o su plasticidad o ambos exceden las
limitaciones del grupo A-3.
Subgrupos A-2-4 y A-2-5: Incluyen diversos suelos granulares que
contienen 35% o menos en materiales que pasen por el tamiz #
200 (0,074 mm) y cuya fracción que pasa por el tamiz # 40 (0,42
mm) posee las características plásticas de los grupos A-4 y A-5.
Estos grupos incluyen materiales con grava y arena gruesa que

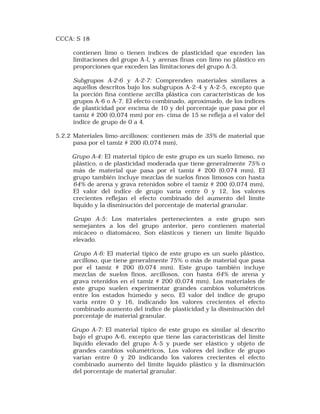

CCCA: S 18
contienen limo o tienen índices de plasticidad que exceden las
limitaciones del grupo A-l, y arenas finas con limo no plástico en
proporciones que exceden las limitaciones del grupo A-3.
Subgrupos A-2-6 y A-2-7: Comprenden materiales similares a
aquellos descritos bajo los subgrupos A-2-4 y A-2-5, excepto que
la porción fina contiene arcilla plástica con características de los
grupos A-6 o A-7. El efecto combinado, aproximado, de los índices
de plasticidad por encima de 10 y del porcentaje que pasa por el
tamiz # 200 (0,074 mm) por encima de 15 se refleja a el valor del
índice de grupo de 0 a 4.
5.2.2 Materiales limo-arcillosos: contienen más de 35% de material que
pasa por el tamiz # 200 (0,074 mm),
Grupo A-4: El material típico de este grupo es un suelo limoso, no
plástico, o de plasticidad moderada que tiene generalmente 75% o
más de material que pasa por el tamiz # 200 (0,074 mm), El
grupo también incluye mezclas de suelos finos limosos con hasta
64% de arena y grava retenidos sobre el tamiz # 200 (0,074 mm),
El valor del índice de grupo varía entre 0 y 12, los valores
crecientes reflejan el efecto combinado del aumento del límite
líquido y la disminución del porcentaje de material granular.
Grupo A-5: Los materiales pertenecientes a este grupo son
semejantes a los del grupo anterior, pero contienen material
micáceo o diatomáceo, Son elásticos y tienen un límite líquido
elevado.
Grupo A-6: El material típico de este grupo es un suelo plástico,
arcilloso, que tiene generalmente 75% o más de material que pasa
por el tamiz # 200 (0,074 mm). Este grupo también incluye
mezclas de suelos finos, arcillosos, con hasta 64% de arena y
grava retenidos en el tamiz # 200 (0,074 mm), Los materiales de
este grupo suelen experimentar grandes cambios volumétricos
entre los estados húmedo y seco, El valor del índice de grupo
varía entre 0 y 16, indicando los valores crecientes el efecto
combinado aumento del índice de plasticidad y la disminución del
porcentaje de material granular.
Grupo A-7: El material típico de este grupo es similar al descrito
bajo el grupo A-6, excepto que tiene las características del límite
líquido elevado del grupo A-5 y puede ser elástico y objeto de
grandes cambios volumétricos, Los valores del índice de grupo
varían entre 0 y 20 indicando los valores crecientes el efecto
combinado aumento del límite líquido plástico y la disminución
del porcentaje de material granular.

CCCA: S 18
Subgrupo A-7-5: Incluye aquellos materiales con índice de
plasticidad moderados en relación al límite líquido y que pueden
ser muy elásticos así como están sujetos a cambios de volumen
considerables.
Subgrupo A-7 -6: Incluye aquellos materiales con alto índice de
plasticidad en relación al límite líquido y que son objeto de
cambios volumétricos extremadamente elevados.
6.- Fundamentos para la fórmula del Indice de Grupo
La fórmula empírica del índice de grupo, desarrollada para una
evaluación aproximada dentro de los grupos de materiales
"limosos" y "arcilloso" se basa en las hipótesis siguientes:
a) Los materiales que están dentro de los grupos A-l-a, A-l-b, A-2-5
y A-3, drenados y compactados convenientemente, son
satisfactorios como material de fundación bajo un espesor de
pavimento moderado (base y/o capa superficial) de un tipo
apropiado para el tráfico que tendrá que soportar, o pueden
hacerse satisfactorios mediante la adición de pequeñas
cantidades de ligantes naturales o artificiales.
b) Los materiales que están en los grupos "arcillo-granulares" A-2-
6, A-2-7 o "limo-granulares" A-4, A-5, A-6 y A-7 varían, en
cuanto a su calidad como material de fundación, desde lo
equivalente a un buen A-2-4, A-2-5 hasta un material de
fundación de calidad regular a mala, requiriendo una capa de
sub-base o un incremento del espesor de la base respecto a lo
requerido en a, para garantizar un soporte adecuado para las
cargas provenientes del tráfico.
c) Los intervalos críticos asumidos para el porcentaje que pasa
por el tamiz # 200 (0,074 mm) son de 35 a 75% sin considerar
el efecto de la plasticidad y de 15 a 55% afectado por índices de
plasticidad mayores que 10.
d) El intervalo crítico asumido para el límite liquido es de 40 a 60.
e) El intervalo critico asumido para el índice de plasticidad es de
10 a 30.
La fórmula de valores entre 0 y 20 y está ponderada de tal manera
que la influencia máxima de cada uno de las tres variables esté en
la relación siguiente: 8 para el porcentaje que pasa por el tamiz #

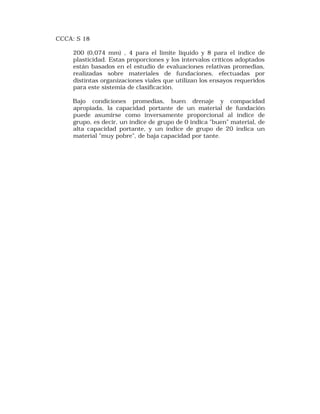

CCCA: S 18
200 (0,074 mm) , 4 para el límite líquido y 8 para el índice de
plasticidad. Estas proporciones y los intervalos críticos adoptados
están basados en el estudio de evaluaciones relativas promedias,
realizadas sobre materiales de fundaciones, efectuadas por
distintas organizaciones viales que utilizan los ensayos requeridos
para este sistemia de clasificación.
Bajo condiciones promedias, buen drenaje y compacidad
apropiada, la capacidad portante de un material de fundación
puede asumirse como inversamente proporcional al índice de
grupo, es decir, un índice de grupo de 0 indica "buen" material, de
alta capacidad portante, y un índice de grupo de 20 indica un
material "muy pobre", de baja capacidad por tante.

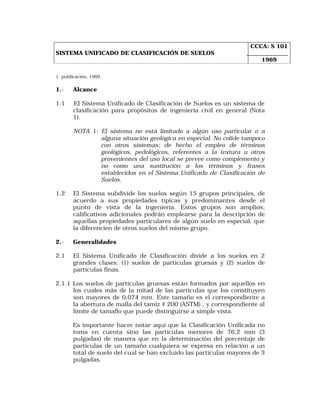

SISTEMA UNIFICADO DE CLASIFICACIÓN DE SUELOS
CCCA: S 101
1969
1.- Alcance
1.1 El Sistema Unificado de Clasificación de Suelos es un sistema de
clasificación para propósitos de ingeniería civil en general (Nota
1).
NOTA 1: El sistema no está limitado a algún uso particular o a
alguna situación geológica en especial. No colide tampoco
con otros sistemas; de hecho el empleo de términos
geológicos, pedológicos, referentes a la textura u otros
provenientes del uso local se prevee como complemento y
no como una sustitución a los términos y frases
establecidos en el Sistema Unificado de Clasificación de
Suelos.
1.2 El Sistema subdivide los suelos según 15 grupos principales, de
acuerdo a sus propiedades típicas y predominantes desde el
punto de vista de la ingeniería. Estos grupos son amplios;
calificativos adicionales podrán emplearse para la descripción de
aquellas propiedades particulares de algún suelo en especial, que
la diferencien de otros suelos del mismo grupo.
2.- Generalidades
2.1 El Sistema Unificado de Clasificación divide a los suelos en 2
grandes clases: (1) suelos de partículas gruesas y (2) suelos de
partículas finas.
2.1.1 Los suelos de partículas gruesas están formados por aquellos en
los cuales más de la mitad de las partículas que los constituyen
son mayores de 0,074 mm. Este tamaño es el correspondiente a
la abertura de malla del tamiz # 200 (ASTM) , y correspondiente al
límite de tamaflo que puede distinguirse a simple vista.
Es importante hacer notar aquí que la Clasificación Unificada no
toma en cuenta sino las partículas menores de 76,2 mm (3
pulgadas) de manera que en la determinación del porcentaje de
partículas de un tamaño cualquiera se expresa en relación a un
total de suelo del cual se han excluido las partículas mayores de 3
pulgadas.

CCCA: S 101
2.1.2 Los suelos de granos finos están formados por aquellos en los
cuales más de la mitad de las partículas que los constituyen son
menores de 0,074 mm.
Luego, el Sistema Unificado divide a cada una de esas grandes
clases en varios grupos según se indican a continuación.
3.- Suelos Gruesos
Los suelos de partículas gruesas están divididos en dos grupos:
(1) las gravas y (2) las arenas.
3.1 Gravas.
3.1.1 Las gravas son aquellos suelos de partículas gruesas en los
cuales más de la mitad de las partículas son mayores de 4,76
mm, tamaño correspondiente a la abertura de malla del tamiz # 4
(ASTM) .
3.1.2 Las gravas se clasifican a su vez en gravas limpias, gravas sucias
y gravas intermedias.
3.1.3 Son gravas limpias aquellas que contienen menos del 5% de
particulas finas (de tamaño menor de 0,074 mm) .
3.1.4 Las gravas limpias se dividen en gravas bien gradadas y gravas
mal gradadas.
3.1.5 Gravas limpias bien gradadas son aquellas gravas limpias que
poseen una buena distribución de tamaños de particulas, es
decir, que presentan una proporción adecuada de todos los
tamaños. A estas gravas se las designa con el símbolo GW.
3.1.6 Gravas limpias mal gradadas son aquellas gravas limpias que no
poseen una buena distribución de tamaño de partículas, es decir,
que presentan más cantidad de particulas de ciertos tamaños que
de otros. A estas gravas se las designa con el símbolo GP.
3.1.7 Las gravas sucias son aquellas gravas que contienen más del 12%
de partículas finas (de tamaño menor de 0,074 mm).
3.1.8 Las gravas sucias se clasifican de acuerdo con el tipo al cual
pertenece la porción de partículas finas que contiene. Por tanto
las gravas sucias se dividen en gravas limosas y gravas arcillosas.

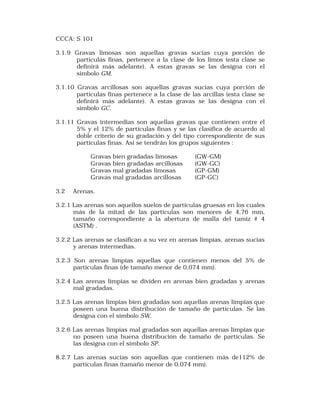

CCCA: S 101
3.1.9 Gravas limosas son aquellas gravas sucias cuya porción de
particulas finas, pertenece a la clase de los limos (esta clase se
definirá más adelante). A estas gravas se las designa con el
simbolo GM.
3.1.10 Gravas arcillosas son aquellas gravas sucias cuya porción de
partículas finas pertenece a la clase de las arcillas (esta clase se
definirá más adelante). A estas gravas se las designa con el
símbolo GC.
3.1.11 Gravas intermedias son aquellas gravas que contienen entre el
5% y el 12% de partículas finas y se las clasifica de acuerdo al
doble criterio de su gradación y del tipo correspondiente de sus
partículas finas. Así se tendrán los grupos siguientes :
Gravas bien gradadas limosas (GW-GM)
Gravas bien gradadas arcillosas (GW-GC)
Gravas mal gradadas limosas (GP-GM)
Gravas mal gradadas arcillosas (GP-GC)
3.2 Arenas.
3.2.1 Las arenas son aquellos suelos de partículas gruesas en los cuales
más de la mitad de las partículas son menores de 4,76 mm,
tamaño correspondiente a la abertura de malla del tamiz # 4
(ASTM) .
3.2.2 Las arenas se clasifican a su vez en arenas limpias, arenas sucias
y arenas intermedias.
3.2.3 Son arenas limpias aquellas que contíenen menos del 5% de
partículas finas (de tamaño menor de 0,074 mm).
3.2.4 Las arenas limpias se dividen en arenas bien gradadas y arenas
mal gradadas.
3.2.5 Las arenas limpias bien gradadas son aquellas arenas limpias que
poseen una buena distribución de tamaño de partículas. Se las
designa con el símbolo SW.
3.2.6 Las arenas limpias mal gradadas son aquellas arenas limpias que
no poseen una buena distribución de tamaño de partículas. Se
las designa con el símbolo SP.
8.2.7 Las arenas sucias son aquellas que contíenen más de112% de
partículas finas (tamaño menor de 0,074 mm).

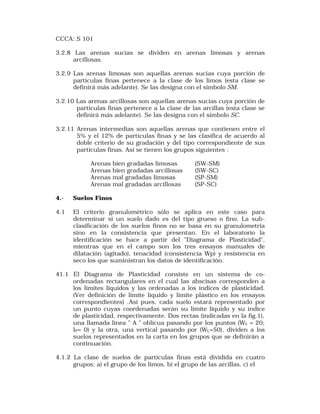

CCCA: S 101
3.2.8 Las arenas sucias se dividen en arenas limosas y arenas
arcillosas.
3.2.9 Las arenas limosas son aquellas arenas sucias cuya porción de
partículas finas pertenece a la clase de los limos (esta clase se
definirá más adelante). Se las designa con el símbolo SM.
3.2.10 Las arenas arcillosas son aquellas arenas sucias cuya porción de
partículas finas pertenece a la clase de las arcillas (esta clase se
definirá más adelante). Se las designa con el símbolo SC.
3.2.11 Arenas intermedias son aquellas arenas que contienen entre el
5% y el 12% de partículas finas y se las clasifica de acuerdo al
doble criterio de su gradación y del tipo correspondiente de sus
partículas finas. Así se tienen los grupos siguientes :
Arenas bien gradadas limosas (SW-SM)
Arenas bien gradadas arcillosas (SW-SC)
Arenas mal gradadas limosas (SP-SM)
Arenas mal gradadas arcillosas (SP-SC)
4.- Suelos Finos
4.1 El criterio granulométrico sólo se aplica en este caso para
determinar si un suelo dado es del tipo grueso o fino. La sub-clasificación
de los suelos finos no se basa en su granulometría
sino en la consistencia que presentan. En el laboratorio la
identificación se hace a partir del "Diagrama de Plasticidad",
mientras que en el campo son los tres ensayos manuales de
dilatación (agitado), tenacidad (consistencia Wp) y resistencia en
seco los que suministran los datos de identificación.
41.1 El Diagrama de Plasticidad consiste en un sistema de co-ordenadas
rectangulares en el cual las abscisas corresponden a
los límites líquidos y las ordenadas a los índices de plasticidad.
(Ver definición de límite líquido y límite plástico en los ensayos
correspondientes) .Así pues, cada suelo estará representado por
un punto cuyas coordenadas serán su límite líquido y su índice
de plasticidad, respectivamente. Dos rectas (indicadas en la fig.1),
una llamada línea " A " oblícua pasando por los puntos (WL = 20;
IP= 0) y la otra, una vertical pasando por (WL=50), dividen a los
suelos representados en la carta en los grupos que se definirán a
continuación.
4.1.2 La clase de suelos de partículas finas está dividida en cuatro
grupos: a) el grupo de los limos, b) el grupo de las arcillas, c) el

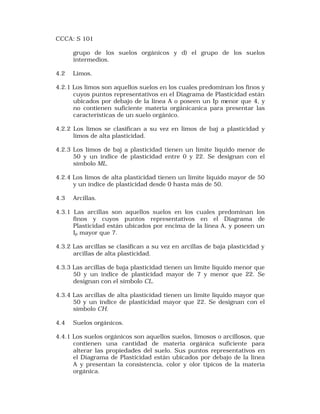

CCCA: S 101
grupo de los suelos orgánicos y d) el grupo de los suelos
intermedios.
4.2 Limos.
4.2.1 Los limos son aquellos suelos en los cuales predominan los finos y
cuyos puntos representativos en el Diagrama de Plasticidad están
ubicados por debajo de la línea A o poseen un Ip menor que 4, y
no contienen suficiente materia orgánicanica para presentar las
características de un suelo orgánico.
4.2.2 Los limos se clasifican a su vez en limos de baj a plasticidad y
límos de alta plasticidad.
4.2.3 Los límos de baj a plasticidad tienen un límite líquido menor de
50 y un índice de plasticidad entre 0 y 22. Se designan con el
símbolo ML.
4.2.4 Los limos de alta plasticidad tienen un límite líquido mayor de 50
y un índice de plasticidad desde 0 hasta más de 50.
4.3 Arcillas.
4.3.1 Las arcillas son aquellos suelos en los cuales predominan los
finos y cuyos puntos representativos en el Diagrama de
Plasticidad están ubicados por encima de la línea A, y poseen un
Ip mayor que 7.
4.3.2 Las arcillas se clasifican a su vez en arcillas de baja plasticidad y
arcillas de alta plasticidad.
4.3.3 Las arcillas de baja plasticidad tienen un límite líquido menor que
50 y un índice de plasticidad mayor de 7 y menor que 22. Se
designan con el símbolo CL.
4.3.4 Las arcillas de alta plasticidad tienen un límite líquido mayor que
50 y un índice de plasticidad mayor que 22. Se designan con el
símbolo CH.
4.4 Suelos orgánicos.
4.4.1 Los suelos orgánicos son aquellos suelos, limosos o arcillosos, que
contienen una cantidad de materia orgánica suficiente para
alterar las propiedades del suelo. Sus puntos representativos en
el Diagrama de Plasticidad están ubicados por debajo de la línea
A y presentan la consistencia, color y olor típicos de la materia
orgánica.

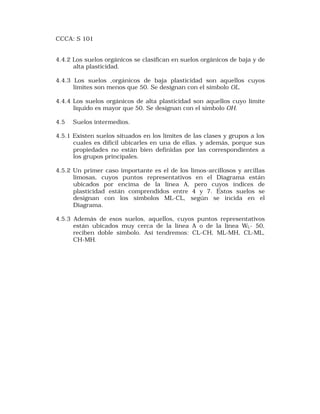

CCCA: S 101
4.4.2 Los suelos orgánicos se clasifican en suelos orgánicos de baja y de
alta plasticidad.
4.4.3 Los suelos ,orgánicos de baja plasticidad son aquellos cuyos
límites son menos que 50. Se designan con el símbolo OL.
4.4.4 Los suelos orgánicos de alta plasticidad son aquellos cuyo límite
líquido es mayor que 50. Se designan con el símbolo OH.
4.5 Suelos intermedios.
4.5.1 Existen suelos situados en los límites de las clases y grupos a los
cuales es difícil ubicarles en una de ellas. y además, porque sus
propiedades no están bien definidas por las correspondientes a
los grupos principales.
4.5.2 Un primer caso importante es el de los limos-arcillosos y arcillas
limosas, cuyos puntos representativos en el Diagrama están
ubicados por encima de la línea A, pero cuyos índices de
plasticidad están comprendidos entre 4 y 7. Estos suelos se
designan con los símbolos ML-CL, según se incida en el
Diagrama.
4.5.3 Además de esos suelos, aquellos, cuyos puntos representativos
están ubicados muy cerca de la línea A o de la línea WL- 50,
reciben doble símbolo. Así tendremos: CL-CH, ML-MH, CL-ML,
CH-MH.

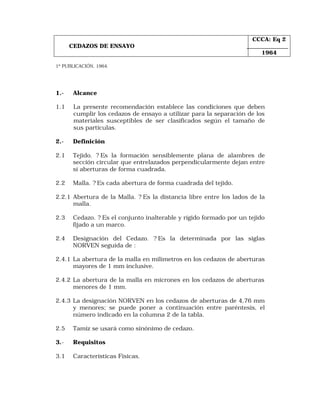

CEDAZOS DE ENSAYO
CCCA: Eq 2
1964
1º PUBLICACIÓN, 1964.
1.- Alcance
1.1 La presente recomendación establece las condiciones que deben
cumplir los cedazos de ensayo a utilizar para la separación de los
materiales susceptibles de ser clasificados según el tamaño de
sus partículas.
2.- Definición
2.1 Tejido. ? Es la formación sensiblemente plana de alambres de
sección circular que entrelazados perpendicularmente dejan entre
sí aberturas de forma cuadrada.
2.2 Malla. ? Es cada abertura de forma cuadrada del tejido.
2.2.1 Abertura de la Malla. ? Es la distancia libre entre los lados de la
malla.
2.3 Cedazo. ? Es el conjunto inalterable y rígido formado por un tejido
fijado a un marco.
2.4 Designación del Cedazo. ? Es la determinada por las siglas
NORVEN seguida de :
2.4.1 La abertura de la malla en milímetros en los cedazos de aberturas
mayores de 1 mm inclusive.
2.4.2 La abertura de la malla en micrones en los cedazos de aberturas
menores de 1 mm.
2.4.3 La designación NORVEN en los cedazos de aberturas de 4,76 mm
y menores; se puede poner a continuación entre paréntesis, el
número indicado en la columna 2 de la tabla.
2.5 Tamiz se usará como sinónimo de cedazo.
3.- Requisitos
3.1 Características Físicas.

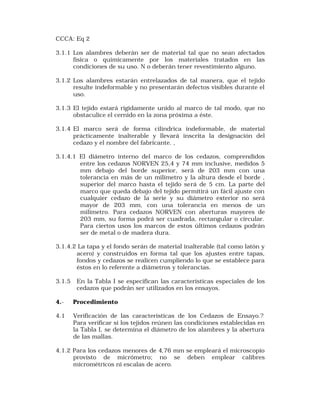

CCCA: Eq 2
3.1.1 Los alambres deberán ser de material tal que no sean afectados
física o químicamente por los materiales tratados en las
condiciones de su uso. N o deberán tener revestimiento alguno.
3.1.2 Los alambres estarán entrelazados de tal manera, que el tejido
resulte indeformable y no presentarán defectos visibles durante el
uso.
3.1.3 El tejido estará rígidamente unido al marco de tal modo, que no
obstaculice el cernido en la zona próxima a éste.
3.1.4 El marco será de forma cilíndrica indeformable, de material
prácticamente inalterable y llevará inscrita la designación del
cedazo y el nombre del fabricante. ,
3.1.4.1 El diámetro interno del marco de los cedazos, comprendidos
entre los cedazos NORVEN 25,4 y 74 mm inclusive, medidos 5
mm debajo del borde superior, será de 203 mm con una
tolerancia en más de un milímetro y la altura desde el borde ,
superior del marco hasta el tejido será de 5 cm. La parte del
marco que queda debajo del tejido permitirá un fácil ajuste con
cualquier cedazo de la serie y su diámetro exterior no será
mayor de 203 mm, con una tolerancia en menos de un
milímetro. Para cedazos NORVEN con aberturas mayores de
203 mm, su forma podrá ser cuadrada, rectangular o circular.
Para ciertos usos los marcos de estos últimos cedazos podrán
ser de metal o de madera dura.
3.1.4.2 La tapa y el fondo serán de material inalterable (tal como latón y
acero) y construidos en forma tal que los ajustes entre tapas,
fondos y cedazos se realicen cumpliendo lo que se establece para
éstos en lo referente a diámetros y tolerancias.
3.1.5 En la Tabla I se especifican las características especiales de los
cedazos que podrán ser utilizados en los ensayos.
4.- Procedimiento
4.1 Verificación de las características de los Cedazos de Ensayo.?
Para verificar si los tejidos reúnen las condiciones establecidas en
la Tabla I, se determina el diámetro de los alambres y la abertura
de las mallas.
4.1.2 Para los cedazos menores de 4,76 mm se empleará el microscopio
provisto de micrómetro; no se deben emplear calibres
micrométricos ni escalas de acero.

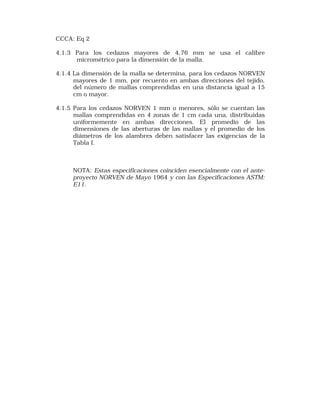

CCCA: Eq 2
4.1.3 Para los cedazos mayores de 4,76 mm se usa el calibre
micrométrico para la dimensión de la malla.
4.1.4 La dimensión de la malla se determina, para los cedazos NORVEN
mayores de 1 mm, por recuento en ambas direcciones del tejido,
del número de mallas comprendidas en una distancia igual a 15
cm o mayor.
4.1.5 Para los cedazos NORVEN 1 mm o menores, sólo se cuentan las
mallas comprendidas en 4 zonas de 1 cm cada una, distribuidas
uniformemente en ambas direcciones. El promedio de las
dimensiones de las aberturas de las mallas y el promedio de los
diámetros de los alambres deben satisfacer las exigencias de la
Tabla I.
NOTA: Estas especificaciones coinciden esencialmente con el ante-proyecto
NORVEN de Mayo 1964 y con las Especificaciones ASTM:
E11.

Ccca 1973

Más contenido relacionado

La actualidad más candente

Similar a Ccca 1973

Más de Jose Sirica

Último

Ccca 1973
