VIGAS EN CELOSÍA.
1. Introducción.
Cuando necesitamos salvar luces importantes (a partir de 10 - 15 m por
ejemplo), o necesitamos tener vigas de cantos importantes, puede resultar más
económico utilizar estructuras reticulares en celosía que vigas de alma llena.
La condición fundamental que debe cumplir una estructura de celosía es la de ser
geométricamente indeformable. Como un punto en un plano queda determinado por el
triángulo que le une a otros dos, el triángulo es el elemento fundamental de una celosía
indeformable. De ahí el nombre de estructuras trianguladas. Suelen diseñarse con
nudos articulados.
Algunos ejemplos de estructuras trianguladas son:
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
2
Cuando una estructura reticular es geométricamente deformable, sólo puede
utilizarse como elemento resistente si las barras que la componen están unidas
mediante empotramientos rígidos.
Un ejemplo de este caso es la viga "Vierendel".
Las estructuras en celosía pueden dividirse desde el punto de vista de los apoyos
en
- Vigas exteriormente isostáticas.
Un ejemplo es la viga tipo Pratt de la figura siguiente
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
3
- Vigas exteriormente hiperestáticas.
Si la viga anterior la soportamos en tres apoyos se convierte en exteriormente
hiperestáticas.
Este tipo de vigas tienen varios inconvenientes: mayor dificultad en el cálculo,
mayor exigencia de precisión en la nivelación durante el montaje y la
posibilidad de aparición de tensiones adicionales en caso de producirse asientos
diferenciales en los apoyos.
Desde el punto de vista de la triangulación interior, las vigas en celosía pueden
también dividirse en isostáticas e hiperestáticas.
Una viga es internamente isostática cuando tiene el número imprescindible de
barras. En cuanto aparecen barras superfluas la viga se convierte en interiormente
hiperestática. Un ejemplo de este último caso es la celosía en Cruz de San Andrés.
modo:
En las vigas en celosía las barras se denominan, según su posición, del siguiente
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
4
• Cordón superior: conjunto de elementos que forman la cabeza superior (se
denomina "par" en las cerchas).
• Cordón inferior: conjunto de elementos que forman la cabeza inferior (se
denomina "tirante" en las cerchas por trabajar usualmente a tracción).
• Montantes: barras verticales dispuesta en el alma de la viga.
• Diagonales: barras inclinadas dispuestas en el alma de la viga.
2. Principios básicos de cálculo de las celosías indeformables.
El cálculo simplificado de celosías triangulares (el más utilizado por otra parte)
se rige por varios principios simplificatorios, aunque sobradamente sancionados por la
experiencia.
1. Los ejes (líneas de centros de gravedad) de los perfiles que concurren en un
nudo deben pasar por un mismo punto.
Si por errores o por necesidades de montaje esto no fuera así, sería necesario
comprobar los esfuerzos secundarios que resultasen.
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
5
En la figura puede comprobarse como existe un momento descompensado de
valor M = F4 ⋅OB− F3 ⋅ OA
2. Las cargas deben estar contenidas en el plano de la viga.
3. La colocación de los perfiles debe ser simétrica respecto al plano de la cercha.
Esta condición resulta fácil de cumplir utilizando dos perfiles simétricos para
cada cordón.
A veces, en barras poco cargadas, se recurre al uso de perfiles simples, pero este
tipo de soluciones exige más mano de obra en el montaje y además pueden
aparecer problemas de pandeo por flexión-torsión.
4. Las cargas deben estar aplicadas en los nudos. Los métodos de cálculo más
usados (Cremona) requieren esta condición.
Como no siempre puede construirse así, en la práctica podemos sustituir las
cargas que actúan en puntos intermedios por sus reacciones en los nudos:
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
6
En la figura anterior, los valores de las cargas en los nudos son:
P = P
b
; y P = P
a
1
a + b
2
a + b
Tras el cálculo de los esfuerzos de tracción o compresión que soporta la barra,
deberemos dimensionarla a flexotracción o flexocompresión, puesto que la
barra, además, está solicitada por el momento flector producido por la carga P.
5. El cálculo se realiza como si todos los nudos fuesen articulados y se desprecia
la variación de la longitud de las barras. Esto supone que en ángulo que forman
las barras puede variar líbremente.
En la práctica, realmente los nudos se construyen como nudos rígidos o al menos
parcialmente rígidos, por efecto de las soldaduras o de otros medios de unión.
El efecto inmediato es que aparecen momentos secundarios en las barras de la
estructura. Éstas, además del efecto principal de tracción o compresión, deben
soportar la flexión provocada por esos momentos secundarios.
Los momentos secundarios provocan una tensión secundaria que se sumará a la
tensión principal. La cuantía de esta tensión no suele ser excesiva; en vigas
normales (barras delgadas y uniones no excesivas, por ejemplo 1/6 de la longitud
de la barra), con nudos diseñados con cartelas pequeñas, barras con ejes
coincidentes en un punto, etc, no supera el 10% de la tensión principal.
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
7
Casi siempre resulta más práctico reducir un 10% la tensión admisible del acero
que calcular estas tensiones secundarias.
3. Utilización de las celosías.
• Arriostramientos en naves.
• Arriostramientos en edificios.
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
8
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
9
• Vigas para luces importantes.
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
10

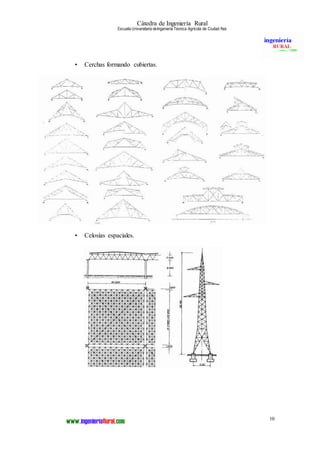

• Cerchas formando cubiertas.
• Celosías espaciales.
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
11

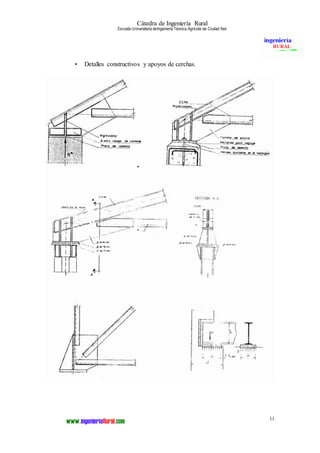

• Detalles constructivos y apoyos de cerchas.
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
12
4. Calculo gráfico de esfuerzos en barras. Método de Cremona.
El método de Cremona se basa en la construcción de los polígonos de fuerzas en
cada nudo de la barra (polígono funicular).
Cuando en un nudo en el que concurren varias fuerzas desconocemos sólo dos y
están en posición consecutiva, podemos construir gráficamente un polígono de fuerzas
en el que determinemos el valor de las dos que son desconocidas. Para ello iremos
representando los vectores fuerza a escala en un gráfico. El sentido en el que las iremos
representado será el de las agujas del reloj, y comenzamos por la primera conocida.
En la siguiente figura representamos un nudo en el que concurren cuatro fuerzas
de las que nosotros conocemos sólo dos, pero sí sabemos la dirección de las otras dos.
Construiremos el polígono de fuerzas comenzando por la fuerza 1 y a continuación la
fuerza 2. Sabemos que para que el nudo esté en equilibrio el polígono de fuerzas debe
cerrarse. La fuerza 3 debe pasar por el final de la fuerza 2, y la fuerza 4 por el principio
de la fuerza 1. El punto de intersección de las rectas paralelas a 3 y a 4 será el fin de la
fuerza 3 y el origen de la fuerza 4.
En una celosía real calcularemos los esfuerzos en todas las barras construyendo
los polígonos de fuerzas de cada uno de los nudos.
Debemos empezar por calcular las reacciones. Podemos hacerlos analíticamente
( ∑F = 0; ∑M = 0 ), o bien gráficamente (Nudo I’ en la siguiente figura).
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
13
Posteriormente dibujaremos a escala los polígonos funiculares de todos los
nudos. Debemos comenzar por los nudos en los que sólo desconozcamos dos fuerzas.
Normalmente estos nudos serán los de los apoyos.
El diagrama de Cremona es la representación en un mismo dibujo de los
polígonos de fuerzas de los distintos nudos de una celosía.
Debemos cuidar dos aspectos importantes:
• Escala de las fuerzas: debemos elegir y mantener en todo el Cremona una
escala gráfica de fuerzas (x kp = y cm).
• Las fuerzas deben ser perfectamente paralelas a las barras de la celosía.
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
14
El sentido de las fuerzas nos indicará si la barra en cuestión trabaja a tracción o a
compresión. Si la fuerza se aleja del nudo, la barra trabajará a tracción. Si la fuerza se
acerca al nudo la barra trabajará a compresión.
En la figura anterior la barra 3 trabaja a tracción y la barra 1 a compresión.
Ejemplos de Diagramas de Cremona.
Viga Pratt
15
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real

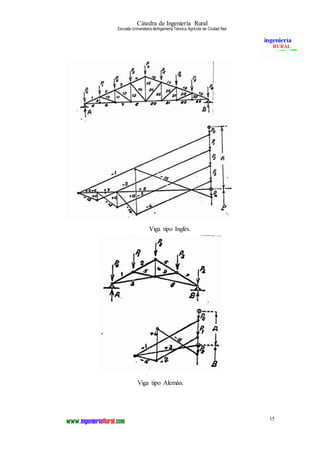

Viga tipo Inglés.
Viga tipo Alemán.
16
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Cercha tipo Warren.
17
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Polanceau Compuesta.
18
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Polanceau Sencilla
Cercha con dos voladizos
19
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Celosía a una agua en ménsula
Celosía a un agua en ménsula sin apoyo intermedio.
20
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Tipología de ménsulas.
21
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Diente de sierra.
Cercha inglesa.
22
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Celosía en arco para grandes luces.
23
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Celosía Mansarda.
Tipología de vigas y arcos.
24
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
5. Calculo analítico de esfuerzos en barras. Método de Ritter.
En ocasiones no podremos resolver estructuras utilizando exclusivamente el
método de Cremona. Un ejemplo es la viga Polanceau. En estos casos podremos utilizar
el método analítico (de Ritter por ejemplo) para determinar los esfuerzos en las barras
que precisemos para poder seguir con el Cremona.
S ⋅h = R A ⋅4 ⋅a − P ⋅(3 ⋅a + 2 ⋅a + a)
R A = 3.5 ⋅P
S =
8⋅P⋅a
h
El método de Ritter consiste básicamente en “cortar” la celosía por alguna
sección en la que desconozcamos tres barras que concurran dos a dos en dos puntos.
Sustituiremos las barras que cortamos por los esfuerzos internos que realizan.
A partir de ahí estableceremos los equilibrios de momentos en la celosía nos
queda tras el corte, y determinaremos los esfuerzos de las barras por las que hemos
cortado.
Deberemos tomar momentos con respecto a los nudos en que cortan dos de las
tres fuerzas que tenemos como incógnitas. De ahí obtendremos ecuaciones con una sola
incógnita.
En el anterior esquema tomamos momentos con respecto al punto 2 y así
calculamos la fuerza S.
25
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
Para el dimensionado de vigas tipo Pratt podemos utilizar el siguiente cuadro:
Se basa en las siguientes consideraciones:
26
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
C =
M
h
C2 = F1
T =
F
Máxima compresión del cordón superior
Compresión del montante
D
senα
T =
M
−
F
Tracción en las diagonales
i
h tgα
Los cordones superior e inferior se encargan fundamentalmente de resistir el
Momento Flector. Al estar el flector máximo en el centro del vano, las barras más
solicitadas son las situadas hacia la mitad de la viga
Los máximos cortantes los tendremos en los apoyos de la viga, y las barras
encargadas de resistirlo serán los montantes y diagonales.
27
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
6. Comprobacióndela flecha de las celosías de cordones paralelos.
28
Cátedra de Ingeniería Rural
Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real
7. Tabla resumen de las celosías.

Más contenido relacionado

La actualidad más candente

Predimensionado de columnas
Predimensionado de columnasPredimensionado de columnas
Predimensionado de columnas
Ricardo Obando

DISEÑO POR CORTANTE
DISEÑO POR CORTANTEDISEÑO POR CORTANTE
DISEÑO POR CORTANTE
Edwin Herrera Porras

Vigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expoVigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expo
Pedro Estrella

Cuadro Esquematico Acero y Madera
Cuadro Esquematico   Acero y MaderaCuadro Esquematico   Acero y Madera
Cuadro Esquematico Acero y Madera
Loraine Royett

Muros de contencion
Muros de contencionMuros de contencion
Muros de contencion
jairito1380

Columnas DEFINICION Y TIPOS
Columnas DEFINICION Y TIPOSColumnas DEFINICION Y TIPOS
Columnas DEFINICION Y TIPOS
zseLENINLUCANO

Sistema Estructural Mixto
Sistema Estructural MixtoSistema Estructural Mixto
Sistema Estructural Mixto
IUP Santiago Marino

Concreto Pretensado y Postensado
Concreto Pretensado y PostensadoConcreto Pretensado y Postensado
Concreto Pretensado y Postensado
LourdesGonzalez116

MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDAMANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
Ingrid Fiorella Carranza Morales

Predimensionamiento
PredimensionamientoPredimensionamiento
Predimensionamiento
Gianela Phocco

Estribos en columnas
Estribos en columnasEstribos en columnas
Estribos en columnas
roberto alarcon

Niveles de piso
Niveles de pisoNiveles de piso
Niveles de piso
Brayan Romero Calderon

Norma peruana-de-dsr e030-2018-amp
Norma peruana-de-dsr e030-2018-ampNorma peruana-de-dsr e030-2018-amp
Norma peruana-de-dsr e030-2018-amp
Miguel Torres

Submuracion y muros de contencion
Submuracion y muros de contencionSubmuracion y muros de contencion
Submuracion y muros de contencion
ARQuimania16 .

Guía para los sistemas constructivos con adobe y quincha
Guía para los sistemas constructivos con adobe y quinchaGuía para los sistemas constructivos con adobe y quincha
Guía para los sistemas constructivos con adobe y quincha
Roger Valdivia Barreto

Cargas en armaduras para techos
Cargas en armaduras para techosCargas en armaduras para techos
Cargas en armaduras para techos
Deiby Requena Marcelo

Calculo de desagues pluviales
Calculo de desagues pluvialesCalculo de desagues pluviales
Calculo de desagues pluviales
fenix15

Teoria de portico
Teoria de porticoTeoria de portico
1 criterios estructuracion
1 criterios estructuracion1 criterios estructuracion
1 criterios estructuracion
Genaro Zebedeo Choque Roque

Diseño de Losas de Concreto Armado
Diseño de Losas de Concreto ArmadoDiseño de Losas de Concreto Armado
Diseño de Losas de Concreto Armado
Miguel Sambrano


La actualidad más candente (20)

Predimensionado de columnas
Predimensionado de columnasPredimensionado de columnas
Predimensionado de columnas

DISEÑO POR CORTANTE
DISEÑO POR CORTANTEDISEÑO POR CORTANTE
DISEÑO POR CORTANTE

Vigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expoVigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expo

Cuadro Esquematico Acero y Madera
Cuadro Esquematico   Acero y MaderaCuadro Esquematico   Acero y Madera
Cuadro Esquematico Acero y Madera

Muros de contencion
Muros de contencionMuros de contencion
Muros de contencion

Columnas DEFINICION Y TIPOS
Columnas DEFINICION Y TIPOSColumnas DEFINICION Y TIPOS
Columnas DEFINICION Y TIPOS

Sistema Estructural Mixto
Sistema Estructural MixtoSistema Estructural Mixto
Sistema Estructural Mixto

Concreto Pretensado y Postensado
Concreto Pretensado y PostensadoConcreto Pretensado y Postensado
Concreto Pretensado y Postensado

MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDAMANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA
MANUAL DE INSTALACIONES SANITARIAS DE UNA VIVIENDA

Predimensionamiento
PredimensionamientoPredimensionamiento
Predimensionamiento

Estribos en columnas
Estribos en columnasEstribos en columnas
Estribos en columnas

Niveles de piso
Niveles de pisoNiveles de piso
Niveles de piso

Norma peruana-de-dsr e030-2018-amp
Norma peruana-de-dsr e030-2018-ampNorma peruana-de-dsr e030-2018-amp
Norma peruana-de-dsr e030-2018-amp

Submuracion y muros de contencion
Submuracion y muros de contencionSubmuracion y muros de contencion
Submuracion y muros de contencion

Guía para los sistemas constructivos con adobe y quincha
Guía para los sistemas constructivos con adobe y quinchaGuía para los sistemas constructivos con adobe y quincha
Guía para los sistemas constructivos con adobe y quincha

Cargas en armaduras para techos
Cargas en armaduras para techosCargas en armaduras para techos
Cargas en armaduras para techos

Calculo de desagues pluviales
Calculo de desagues pluvialesCalculo de desagues pluviales
Calculo de desagues pluviales

Teoria de portico
Teoria de porticoTeoria de portico
Teoria de portico

1 criterios estructuracion
1 criterios estructuracion1 criterios estructuracion
1 criterios estructuracion

Diseño de Losas de Concreto Armado
Diseño de Losas de Concreto ArmadoDiseño de Losas de Concreto Armado
Diseño de Losas de Concreto Armado


Similar a Celosias

Diagrama cremona cerchas sistemas triangulados
Diagrama cremona cerchas sistemas trianguladosDiagrama cremona cerchas sistemas triangulados
Diagrama cremona cerchas sistemas triangulados
Rodrigo Sanchez

Tema16
Tema16Tema16
ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)
ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)
ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)
Nestor Rafael

Analisis.estructural
Analisis.estructuralAnalisis.estructural
Fuerzas internas en vigas
Fuerzas internas en vigasFuerzas internas en vigas
Fuerzas internas en vigas
Milton Poma Olivas

EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...
EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...
EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...
HeliMarianoSantiago

DIAPOSITIVAS RM-II_ UCT_sesión 7.pdf
DIAPOSITIVAS RM-II_ UCT_sesión 7.pdfDIAPOSITIVAS RM-II_ UCT_sesión 7.pdf
DIAPOSITIVAS RM-II_ UCT_sesión 7.pdf
ROLYPERCYMENESESGAMB3

Esfuerzos en vigas
Esfuerzos en vigasEsfuerzos en vigas
Esfuerzos en vigas
nelson iván muñoz hoyos

1. Tipos de armaduras
1. Tipos de armaduras1. Tipos de armaduras
1. Tipos de armaduras
Arturo Belmont Salvador

Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...
Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...
Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...
Yony Fernandez

Arriostre mono aroca-2000_02
Arriostre   mono aroca-2000_02Arriostre   mono aroca-2000_02
Arriostre mono aroca-2000_02
Juan Jose Bazalar Carreño

Arriostre mono aroca-2000_02
Arriostre   mono aroca-2000_02Arriostre   mono aroca-2000_02
Arriostre mono aroca-2000_02
Juan Jose Bazalar Carreño

Metodo Estatico-2021 (1).pdf
Metodo Estatico-2021 (1).pdfMetodo Estatico-2021 (1).pdf
Metodo Estatico-2021 (1).pdf
RooSanguinetiAcosta

Deflexión
Deflexión Deflexión
Armadura teoria y ejercicios
Armadura teoria y ejerciciosArmadura teoria y ejercicios
Armadura teoria y ejercicios
Luis Cardozo

CERCHAS EDIFICIOS Y GALPONES INDUSTRIALES
CERCHAS EDIFICIOS Y GALPONES INDUSTRIALESCERCHAS EDIFICIOS Y GALPONES INDUSTRIALES
CERCHAS EDIFICIOS Y GALPONES INDUSTRIALES
UNEFA

1. Resumen teórico Estática
1. Resumen teórico Estática1. Resumen teórico Estática
1. Resumen teórico Estática
Fiorella Loa

Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, EcuacionesArmaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
brayan_jose

Leonor
LeonorLeonor
Leonor
LeonorLeonor

Similar a Celosias (20)

Diagrama cremona cerchas sistemas triangulados
Diagrama cremona cerchas sistemas trianguladosDiagrama cremona cerchas sistemas triangulados
Diagrama cremona cerchas sistemas triangulados

Tema16
Tema16Tema16
Tema16

ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)
ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)
ESFUERZOS EN RECIPIENTES DE PAREDES DELGADAS (TUBULARES)

Analisis.estructural
Analisis.estructuralAnalisis.estructural
Analisis.estructural

Fuerzas internas en vigas
Fuerzas internas en vigasFuerzas internas en vigas
Fuerzas internas en vigas

EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...
EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...
EXPOSICION APLICACIÓN DE LAS ECUACIONES DIFERENCIALES DE 2DO ORDEN PARA EL CÁ...

DIAPOSITIVAS RM-II_ UCT_sesión 7.pdf
DIAPOSITIVAS RM-II_ UCT_sesión 7.pdfDIAPOSITIVAS RM-II_ UCT_sesión 7.pdf
DIAPOSITIVAS RM-II_ UCT_sesión 7.pdf

Esfuerzos en vigas
Esfuerzos en vigasEsfuerzos en vigas
Esfuerzos en vigas

1. Tipos de armaduras
1. Tipos de armaduras1. Tipos de armaduras
1. Tipos de armaduras

Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...
Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...
Vigas de gran altura. ménsulas. distribución no lineal de deformaciones y mod...

Arriostre mono aroca-2000_02
Arriostre   mono aroca-2000_02Arriostre   mono aroca-2000_02
Arriostre mono aroca-2000_02

Arriostre mono aroca-2000_02
Arriostre   mono aroca-2000_02Arriostre   mono aroca-2000_02
Arriostre mono aroca-2000_02

Metodo Estatico-2021 (1).pdf
Metodo Estatico-2021 (1).pdfMetodo Estatico-2021 (1).pdf
Metodo Estatico-2021 (1).pdf

Deflexión
Deflexión Deflexión
Deflexión

Armadura teoria y ejercicios
Armadura teoria y ejerciciosArmadura teoria y ejercicios
Armadura teoria y ejercicios

CERCHAS EDIFICIOS Y GALPONES INDUSTRIALES
CERCHAS EDIFICIOS Y GALPONES INDUSTRIALESCERCHAS EDIFICIOS Y GALPONES INDUSTRIALES
CERCHAS EDIFICIOS Y GALPONES INDUSTRIALES

1. Resumen teórico Estática
1. Resumen teórico Estática1. Resumen teórico Estática
1. Resumen teórico Estática

Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, EcuacionesArmaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones
Armaduras, tipos, clasificaciones, aplicaciones en la Ingeniería, Ecuaciones

Leonor
LeonorLeonor
Leonor

Leonor
LeonorLeonor
Leonor


Último

Arquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los AndesArquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los Andes
Juan Luis Menares, Arquitecto

Aplicación de la integral en la mecánica de fluidos
Aplicación de la integral en la mecánica de fluidosAplicación de la integral en la mecánica de fluidos
Aplicación de la integral en la mecánica de fluidos
2322110386

nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptxnuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
HernandoVillavicenci

Hidrometalurgia e ingeniería y extracción de oro.pdf
Hidrometalurgia e ingeniería y extracción de oro.pdfHidrometalurgia e ingeniería y extracción de oro.pdf
Hidrometalurgia e ingeniería y extracción de oro.pdf
MitsuitNina

Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUDManejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
CAROLYANQUI

ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdfANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf
AldoMaycolPintoShuan

2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es
HAMIEYESMITHSILVAMEN

METODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptx
METODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptxMETODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptx
METODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptx
SalhitaloQuispehuama1

Locomoción: el principio de la movilidad robótica
Locomoción: el principio de la movilidad robóticaLocomoción: el principio de la movilidad robótica
Locomoción: el principio de la movilidad robótica
JonacToapanata

Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptxFerreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
AngieIsabella1

Portafolio-Inmel-2022 (1).pdf de telecomunicaciones y redes
Portafolio-Inmel-2022 (1).pdf de telecomunicaciones y redesPortafolio-Inmel-2022 (1).pdf de telecomunicaciones y redes
Portafolio-Inmel-2022 (1).pdf de telecomunicaciones y redes
merqueagroacopio

listado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdflistado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdf
luisespinocarrera1

plagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.pptplagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.ppt
adan yomar fenandez toro

PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADOPRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
yvanarojas333

PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdfPIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
Carlos Delgado

INTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA ING. EN SISTEMA
INTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA  ING. EN SISTEMAINTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA  ING. EN SISTEMA
INTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA ING. EN SISTEMA
Albert Bamba

ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...
ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...
ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...
Walter Bardales

Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
%$A19%

Inteligencia Artificial UNFV - Investigacion Estadistica
Inteligencia Artificial UNFV - Investigacion EstadisticaInteligencia Artificial UNFV - Investigacion Estadistica
Inteligencia Artificial UNFV - Investigacion Estadistica
EdSpinoza1

Solucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdfSolucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdf
CLEVERCRISTIANVILLAR


Último (20)

Arquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los AndesArquitecto Colina - Chacabuco - Los Andes
Arquitecto Colina - Chacabuco - Los Andes

Aplicación de la integral en la mecánica de fluidos
Aplicación de la integral en la mecánica de fluidosAplicación de la integral en la mecánica de fluidos
Aplicación de la integral en la mecánica de fluidos

nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptxnuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx
nuevo - BALANCE DE ENERGIA PARA SISTEMAS REACCIONANTES.pptx

Hidrometalurgia e ingeniería y extracción de oro.pdf
Hidrometalurgia e ingeniería y extracción de oro.pdfHidrometalurgia e ingeniería y extracción de oro.pdf
Hidrometalurgia e ingeniería y extracción de oro.pdf

Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUDManejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD
Manejo Defensivo - Resumen.pptx 2023.pptxSEGURIDAD Y SALUD

ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdfANCHO ESTABLE y RUGOSIDA  DEL RIO -jmz.pdf
ANCHO ESTABLE y RUGOSIDA DEL RIO -jmz.pdf

2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es2.4.- SESION 05-de obras hidaraulicas es
2.4.- SESION 05-de obras hidaraulicas es

METODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptx
METODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptxMETODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptx
METODOS-DE-CONTRATACION LEY DE CONTRATACIONES CON EL ESTADO.pptx

Locomoción: el principio de la movilidad robótica
Locomoción: el principio de la movilidad robóticaLocomoción: el principio de la movilidad robótica
Locomoción: el principio de la movilidad robótica

Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptxFerreyros SISTEMA DE GESTIÓN SST-Presentación.pptx
Ferreyros SISTEMA DE GESTIÓN SST-Presentación.pptx

Portafolio-Inmel-2022 (1).pdf de telecomunicaciones y redes
Portafolio-Inmel-2022 (1).pdf de telecomunicaciones y redesPortafolio-Inmel-2022 (1).pdf de telecomunicaciones y redes
Portafolio-Inmel-2022 (1).pdf de telecomunicaciones y redes

listado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdflistado de precios unitarios de cegin.pdf
listado de precios unitarios de cegin.pdf

plagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.pptplagas y enfermedades del cafe en la convencion.ppt
plagas y enfermedades del cafe en la convencion.ppt

PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADOPRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO
PRESENTACIÓN CONCRETO PRETENSADO Y POSTENSADO

PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdfPIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf
PIT Mejoras SdT Tema 3 - Buzon Central (2018).pdf

INTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA ING. EN SISTEMA
INTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA  ING. EN SISTEMAINTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA  ING. EN SISTEMA
INTRDODUCCION A SQL ES UN CURSO DISEÑADO PARA ING. EN SISTEMA

ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...
ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...
ES 3.02 Estudio De Factibilidad Para El Desarrollo De 6 Minicentrales Hidroel...

Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...
Best Girls Call Aero City 9873940964 Provide Best And Top Girl Service And No...

Inteligencia Artificial UNFV - Investigacion Estadistica
Inteligencia Artificial UNFV - Investigacion EstadisticaInteligencia Artificial UNFV - Investigacion Estadistica
Inteligencia Artificial UNFV - Investigacion Estadistica

Solucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdfSolucionario examen final 2023.20 TIPO C.pdf
Solucionario examen final 2023.20 TIPO C.pdf


Celosias

  • 1. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 1 VIGAS EN CELOSÍA. 1. Introducción. Cuando necesitamos salvar luces importantes (a partir de 10 - 15 m por ejemplo), o necesitamos tener vigas de cantos importantes, puede resultar más económico utilizar estructuras reticulares en celosía que vigas de alma llena. La condición fundamental que debe cumplir una estructura de celosía es la de ser geométricamente indeformable. Como un punto en un plano queda determinado por el triángulo que le une a otros dos, el triángulo es el elemento fundamental de una celosía indeformable. De ahí el nombre de estructuras trianguladas. Suelen diseñarse con nudos articulados. Algunos ejemplos de estructuras trianguladas son:
  • 2. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 2 Cuando una estructura reticular es geométricamente deformable, sólo puede utilizarse como elemento resistente si las barras que la componen están unidas mediante empotramientos rígidos. Un ejemplo de este caso es la viga "Vierendel". Las estructuras en celosía pueden dividirse desde el punto de vista de los apoyos en - Vigas exteriormente isostáticas. Un ejemplo es la viga tipo Pratt de la figura siguiente
  • 3. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 3 - Vigas exteriormente hiperestáticas. Si la viga anterior la soportamos en tres apoyos se convierte en exteriormente hiperestáticas. Este tipo de vigas tienen varios inconvenientes: mayor dificultad en el cálculo, mayor exigencia de precisión en la nivelación durante el montaje y la posibilidad de aparición de tensiones adicionales en caso de producirse asientos diferenciales en los apoyos. Desde el punto de vista de la triangulación interior, las vigas en celosía pueden también dividirse en isostáticas e hiperestáticas. Una viga es internamente isostática cuando tiene el número imprescindible de barras. En cuanto aparecen barras superfluas la viga se convierte en interiormente hiperestática. Un ejemplo de este último caso es la celosía en Cruz de San Andrés. modo: En las vigas en celosía las barras se denominan, según su posición, del siguiente
  • 4. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 4 • Cordón superior: conjunto de elementos que forman la cabeza superior (se denomina "par" en las cerchas). • Cordón inferior: conjunto de elementos que forman la cabeza inferior (se denomina "tirante" en las cerchas por trabajar usualmente a tracción). • Montantes: barras verticales dispuesta en el alma de la viga. • Diagonales: barras inclinadas dispuestas en el alma de la viga. 2. Principios básicos de cálculo de las celosías indeformables. El cálculo simplificado de celosías triangulares (el más utilizado por otra parte) se rige por varios principios simplificatorios, aunque sobradamente sancionados por la experiencia. 1. Los ejes (líneas de centros de gravedad) de los perfiles que concurren en un nudo deben pasar por un mismo punto. Si por errores o por necesidades de montaje esto no fuera así, sería necesario comprobar los esfuerzos secundarios que resultasen.
  • 5. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 5 En la figura puede comprobarse como existe un momento descompensado de valor M = F4 ⋅OB− F3 ⋅ OA 2. Las cargas deben estar contenidas en el plano de la viga. 3. La colocación de los perfiles debe ser simétrica respecto al plano de la cercha. Esta condición resulta fácil de cumplir utilizando dos perfiles simétricos para cada cordón. A veces, en barras poco cargadas, se recurre al uso de perfiles simples, pero este tipo de soluciones exige más mano de obra en el montaje y además pueden aparecer problemas de pandeo por flexión-torsión. 4. Las cargas deben estar aplicadas en los nudos. Los métodos de cálculo más usados (Cremona) requieren esta condición. Como no siempre puede construirse así, en la práctica podemos sustituir las cargas que actúan en puntos intermedios por sus reacciones en los nudos:
  • 6. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 6 En la figura anterior, los valores de las cargas en los nudos son: P = P b ; y P = P a 1 a + b 2 a + b Tras el cálculo de los esfuerzos de tracción o compresión que soporta la barra, deberemos dimensionarla a flexotracción o flexocompresión, puesto que la barra, además, está solicitada por el momento flector producido por la carga P. 5. El cálculo se realiza como si todos los nudos fuesen articulados y se desprecia la variación de la longitud de las barras. Esto supone que en ángulo que forman las barras puede variar líbremente. En la práctica, realmente los nudos se construyen como nudos rígidos o al menos parcialmente rígidos, por efecto de las soldaduras o de otros medios de unión. El efecto inmediato es que aparecen momentos secundarios en las barras de la estructura. Éstas, además del efecto principal de tracción o compresión, deben soportar la flexión provocada por esos momentos secundarios. Los momentos secundarios provocan una tensión secundaria que se sumará a la tensión principal. La cuantía de esta tensión no suele ser excesiva; en vigas normales (barras delgadas y uniones no excesivas, por ejemplo 1/6 de la longitud de la barra), con nudos diseñados con cartelas pequeñas, barras con ejes coincidentes en un punto, etc, no supera el 10% de la tensión principal.
  • 7. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 7 Casi siempre resulta más práctico reducir un 10% la tensión admisible del acero que calcular estas tensiones secundarias. 3. Utilización de las celosías. • Arriostramientos en naves. • Arriostramientos en edificios.
  • 8. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 8
  • 9. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 9 • Vigas para luces importantes.
  • 10. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 10 • Cerchas formando cubiertas. • Celosías espaciales.
  • 11. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 11 • Detalles constructivos y apoyos de cerchas.
  • 12. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 12 4. Calculo gráfico de esfuerzos en barras. Método de Cremona. El método de Cremona se basa en la construcción de los polígonos de fuerzas en cada nudo de la barra (polígono funicular). Cuando en un nudo en el que concurren varias fuerzas desconocemos sólo dos y están en posición consecutiva, podemos construir gráficamente un polígono de fuerzas en el que determinemos el valor de las dos que son desconocidas. Para ello iremos representando los vectores fuerza a escala en un gráfico. El sentido en el que las iremos representado será el de las agujas del reloj, y comenzamos por la primera conocida. En la siguiente figura representamos un nudo en el que concurren cuatro fuerzas de las que nosotros conocemos sólo dos, pero sí sabemos la dirección de las otras dos. Construiremos el polígono de fuerzas comenzando por la fuerza 1 y a continuación la fuerza 2. Sabemos que para que el nudo esté en equilibrio el polígono de fuerzas debe cerrarse. La fuerza 3 debe pasar por el final de la fuerza 2, y la fuerza 4 por el principio de la fuerza 1. El punto de intersección de las rectas paralelas a 3 y a 4 será el fin de la fuerza 3 y el origen de la fuerza 4. En una celosía real calcularemos los esfuerzos en todas las barras construyendo los polígonos de fuerzas de cada uno de los nudos. Debemos empezar por calcular las reacciones. Podemos hacerlos analíticamente ( ∑F = 0; ∑M = 0 ), o bien gráficamente (Nudo I’ en la siguiente figura).
  • 13. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 13 Posteriormente dibujaremos a escala los polígonos funiculares de todos los nudos. Debemos comenzar por los nudos en los que sólo desconozcamos dos fuerzas. Normalmente estos nudos serán los de los apoyos. El diagrama de Cremona es la representación en un mismo dibujo de los polígonos de fuerzas de los distintos nudos de una celosía. Debemos cuidar dos aspectos importantes: • Escala de las fuerzas: debemos elegir y mantener en todo el Cremona una escala gráfica de fuerzas (x kp = y cm). • Las fuerzas deben ser perfectamente paralelas a las barras de la celosía.
  • 14. Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 14 El sentido de las fuerzas nos indicará si la barra en cuestión trabaja a tracción o a compresión. Si la fuerza se aleja del nudo, la barra trabajará a tracción. Si la fuerza se acerca al nudo la barra trabajará a compresión. En la figura anterior la barra 3 trabaja a tracción y la barra 1 a compresión. Ejemplos de Diagramas de Cremona. Viga Pratt
  • 15. 15 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Viga tipo Inglés. Viga tipo Alemán.
  • 16. 16 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Cercha tipo Warren.
  • 17. 17 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Polanceau Compuesta.
  • 18. 18 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Polanceau Sencilla Cercha con dos voladizos
  • 19. 19 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Celosía a una agua en ménsula Celosía a un agua en ménsula sin apoyo intermedio.
  • 20. 20 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Tipología de ménsulas.
  • 21. 21 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Diente de sierra. Cercha inglesa.
  • 22. 22 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Celosía en arco para grandes luces.
  • 23. 23 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Celosía Mansarda. Tipología de vigas y arcos.
  • 24. 24 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 5. Calculo analítico de esfuerzos en barras. Método de Ritter. En ocasiones no podremos resolver estructuras utilizando exclusivamente el método de Cremona. Un ejemplo es la viga Polanceau. En estos casos podremos utilizar el método analítico (de Ritter por ejemplo) para determinar los esfuerzos en las barras que precisemos para poder seguir con el Cremona. S ⋅h = R A ⋅4 ⋅a − P ⋅(3 ⋅a + 2 ⋅a + a) R A = 3.5 ⋅P S = 8⋅P⋅a h El método de Ritter consiste básicamente en “cortar” la celosía por alguna sección en la que desconozcamos tres barras que concurran dos a dos en dos puntos. Sustituiremos las barras que cortamos por los esfuerzos internos que realizan. A partir de ahí estableceremos los equilibrios de momentos en la celosía nos queda tras el corte, y determinaremos los esfuerzos de las barras por las que hemos cortado. Deberemos tomar momentos con respecto a los nudos en que cortan dos de las tres fuerzas que tenemos como incógnitas. De ahí obtendremos ecuaciones con una sola incógnita. En el anterior esquema tomamos momentos con respecto al punto 2 y así calculamos la fuerza S.
  • 25. 25 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real Para el dimensionado de vigas tipo Pratt podemos utilizar el siguiente cuadro: Se basa en las siguientes consideraciones:
  • 26. 26 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real C = M h C2 = F1 T = F Máxima compresión del cordón superior Compresión del montante D senα T = M − F Tracción en las diagonales i h tgα Los cordones superior e inferior se encargan fundamentalmente de resistir el Momento Flector. Al estar el flector máximo en el centro del vano, las barras más solicitadas son las situadas hacia la mitad de la viga Los máximos cortantes los tendremos en los apoyos de la viga, y las barras encargadas de resistirlo serán los montantes y diagonales.
  • 27. 27 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 6. Comprobacióndela flecha de las celosías de cordones paralelos.
  • 28. 28 Cátedra de Ingeniería Rural Escuela Universitaria deIngeniería Técnica Agrícola de Ciudad Real 7. Tabla resumen de las celosías.
