1. HIDROPAUTE
Mauricio A. Sarango Idrovo
Ingeniería en Electrónica y Telecomunicaciones
Loja, Ecuador
Mauro_02_10@hotmail.com
Resumen — Paute Integral Mazar, Molino, Sopladora
Cardenillo está dirigido a la utilización predominante de los
recursos hídricos que permitan sustituir los recursos no
renovables, por fuentes renovables en la generación de energía
eléctrica.
I. INTRODUCCIÓN
Cuando el Sol calienta la Tierra, además de generar
corrientes de aire, hace que el agua del mar, principalmente,
se evapore y ascienda por el aire y se mueva hacia las
regiones montañosas, para luego caer en forma de lluvia.
Esta agua se puede colectar y retener mediante presas. Parte
del agua almacenada se deja salir para que se mueva los
álabes de una turbina engranada con un generador de energía
eléctrica.
La energía hidráulica, energía hídrica o hidro-energía, es
aquella que se obtiene del aprovechamiento de las energías
cinética y potencial de las corrientes de agua. Es un tipo de
energía verde ya que su impacto ambiental es mínimo y usa
la fuerza hídrica. Se puede aprovechar a muy diferentes
escalas, existen desde hace siglos pequeñas explotaciones en
las que la corriente de un río mueve un rotor de palas y
genera un movimiento aplicado.
II. CONCEPTOS BÁSICOS
A. Turbina hidráulica
“Una turbina hidráulica es una turbo máquina motora
hidráulica, que aprovecha la energía de un fluido que pasa a
través de ella para producir un movimiento de rotación que,
transferido mediante un eje, mueve directamente una
máquina o bien un generador que transforma la energía
mecánica en eléctrica, así son el órgano fundamental de una
central hidroeléctrica.” [1]
B. Central Hidroeléctrica
“En una central hidroeléctrica se utiliza energía
hidráulica para la generación de energía eléctrica. Son el
resultado actual de la evolución de los antiguos molinos que
aprovechaban la corriente de los ríos para mover una rueda.
En general, estas centrales aprovechan la energía
potencial gravitatoria que posee la masa de agua de un cauce
natural en virtud de un desnivel, también conocido como
salto geodésico. El agua en su caída entre dos niveles del
cauce se hace pasar por una turbina hidráulica la cual
transmite la energía a un generador donde se transforma en
energía eléctrica.” [2].
III. CARACTERÍSTICAS GENERALES DEL PROYECTO
La Unidad de Negocio Hidropaute tiene a su cargo la
operación de las Centrales Mazar y Molino, como parte del
Proyecto Paute Integral, con dos que se encuentran en
construcción son en total cuatro centrales en cascada que
aprovechan el agua de la cuenca del río Paute.
La Central Mazar tiene una potencia instalada de
170MW y una producción anual de800GWh, la presa de
enrocado con cara de hormigón crea un gran embalse de 410,
000,000 m³. Con dos unidades de generación y turbinas
Francis, esta inicio su operación en el 2010.

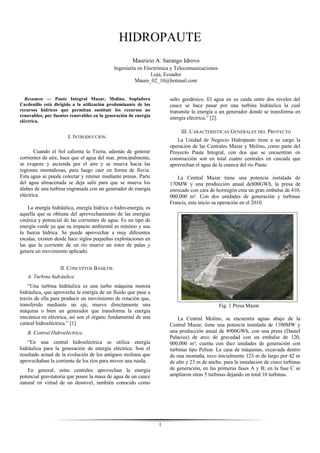

Fig. 1 Presa Mazar
La Central Molino, se encuentra aguas abajo de la
Central Mazar, tiene una potencia instalada de 1100MW y
una producción anual de 4900GWh, con una presa (Daniel
Palacios) de arco de gravedad con un embalse de 120,
000,000 m³, cuenta con diez unidades de generación con
turbinas tipo Pelton. La casa de máquinas, excavada dentro
de una montaña, tuvo inicialmente 123 m de largo por 42 m
de alto y 23 m de ancho, para la instalación de cinco turbinas
de generación, en las primeras fases A y B; en la fase C se
ampliaron otras 5 turbinas dejando en total 10 turbinas.
1

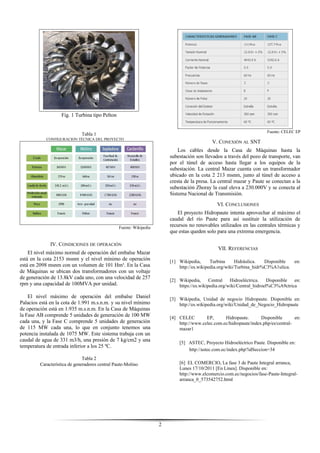

2. Fig. 1 Turbina tipo Pelton
Tabla 1
CONFIGURACION TÉCNICA DEL PROYECTO
Fuente: Wikipedia
IV. CONDICIONES DE OPERACIÓN
El nivel máximo normal de operación del embalse Mazar
está en la cota 2153 msnm y el nivel mínimo de operación
está en 2098 msnm con un volumen de 101 Hm³. En la Casa
de Máquinas se ubican dos transformadores con un voltaje
de generación de 13.8kV cada uno, con una velocidad de 257
rpm y una capacidad de 100MVA por unidad.
El nivel máximo de operación del embalse Daniel
Palacios está en la cota de 1.991 m.s.n.m. y su nivel mínimo
de operación está en 1.935 m.s.n.m. En la Casa de Máquinas
la Fase AB comprende 5 unidades de generación de 100 MW
cada una, y la Fase C comprende 5 unidades de generación
de 115 MW cada una, lo que en conjunto tenemos una
potencia instalada de 1075 MW. Este sistema trabaja con un
caudal de agua de 331 m3/h, una presión de 7 kg/cm2 y una
temperatura de entrada inferior a los 25 ºC.
Tabla 2
Característica de generadores central Paute-Molino
Fuente: CELEC EP
V. CONEXIÓN AL SNT
Los cables desde la Casa de Máquinas hasta la
subestación son llevados a través del pozo de transporte, van
por el túnel de acceso hasta llegar a los equipos de la
subestación. La central Mazar cuenta con un transformador
ubicado en la cota 2 213 msnm, junto al túnel de acceso a
cresta de la presa. La central mazar y Paute se conectan a la
subestación Zhoray la cual eleva a 230.000V y se conecta al
Sistema Nacional de Transmisión.
VI. CONCLUSIONES
El proyecto Hidropaute intenta aprovechar al máximo el
caudal del río Paute para así sustituir la utilización de
recursos no renovables utilizados en las centrales térmicas y
que estas queden solo para una extrema emergencia.
VII. REFERENCIAS
[1] Wikipedia, Turbina Hidráulica. Disponible en:
http://es.wikipedia.org/wiki/Turbina_hidr%C3%A1ulica.
[2] Wikipedia, Central Hidroeléctrica. Disponible en:
https://es.wikipedia.org/wiki/Central_hidroel%C3%A9ctrica
[3] Wikipedia, Unidad de negocio Hidropaute. Disponible en:
http://es.wikipedia.org/wiki/Unidad_de_Negocio_Hidropaute
[4] CELEC EP, Hidropaute. Disponible en:
http://www.celec.com.ec/hidropaute/index.php/es/central-
mazar1
[5] ASTEC, Proyecto Hidroeléctrico Paute. Disponible en:
http://astec.com.ec/index.php?idSeccion=34
