Este documento presenta tres problemas propuestos sobre un ciclo Rankine con recalentamiento. Cada problema incluye parámetros como la presión y temperatura a la entrada y salida de las turbinas y el condensador, y solicita calcular valores como la cantidad de calor, eficiencia térmica, flujo másico de vapor y agua de refrigeración. Las soluciones a cada problema se proporcionan junto a los parámetros solicitados.

1. PROBLEMAS
PROPUESTOS
CICLO RANKINE CON
RECALENTAMIENTO
Colección de problemas con sus respectivas soluciones, escritas
en rojo al lado de cada parámetro solicitado.

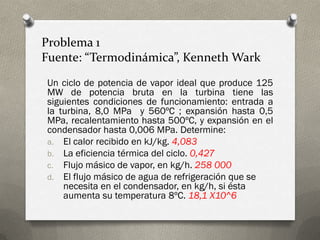

2. Problema 1
Fuente: “Termodinámica”, Kenneth Wark
Un ciclo de potencia de vapor ideal que produce 125
MW de potencia bruta en la turbina tiene las
siguientes condiciones de funcionamiento: entrada a
la turbina, 8,0 MPa y 560ºC ; expansión hasta 0,5
MPa, recalentamiento hasta 500ºC, y expansión en el
condensador hasta 0,006 MPa. Determine:
a. El calor recibido en kJ/kg. 4,083
b. La eficiencia térmica del ciclo. 0,427
c. Flujo másico de vapor, en kg/h. 258 000
d. El flujo másico de agua de refrigeración que se
necesita en el condensador, en kg/h, si ésta
aumenta su temperatura 8ºC. 18,1 X10^6

3. Problema 2
Fuente: “Termodinámica”, Yunus A. Cengel
Considere una planta termoeléctrica de vapor
de agua. La planta mantiene la caldera a
7000kPa, la sección de recalentamiento a
800 kPa, y el condensador a 10kPa. La
calidad del vapor húmedo a la salida de
ambas turbinas es de 93%. Determine:
a. La temperatura a la entrada de cada
turbina. 373ºC / 416ºC
b. La eficiencia térmica del ciclo. 37,6%

4. Problema 3
Fuente: “Termodinámica”, Kenneth Wark
O
