2. Fundamentos de un Transformador
 Introducción
 El transformador es probablemente uno
de los dispositivos eléctricos mas útiles
inventados, pues son capaces de
aumentar o disminuir el voltaje o
corriente de un circuito de ca, aslar
circuitos entre si e incrementar o disminuir
el valor aparente de un capacitor,
inductor o resistor.
 Son dispositivos basados en el fenomeno
de la inducción electromagnetica y
estan construidos en su forma mas simple
por 2 inductores (bobinas) devanadas
sobre un nucleo cerrado de hierro dulce
o hierro silicio.
 Tambien existen transformadores con
devanados, es decir, que pueden tener
tercer devanado con menor tension que
el secundario.

3. Transformador.

4. Fundamentos teóricos de
los transformados
Una bobina que tiene un núcleo de
aire es excitada por una fuente de ca
Eg. La corriente resultante Im produce
un flujo total, el cual se dispersa en el
espacio alrededor de la bobina a la
primera, redeará una parte αFm1 del
flujo total. Como resultado un voltaje
de ca E2 es inducido en la segunda
bobina y su valor se puede medir con
un voltimetro.

5. Diferencias entre un transformador ideal y
un transformador de núcleo de aire
Ideal Núcleo de aire
Las bobinas primarias y
secundarias están acopladas
magnéticamente.
No posee núcleo ferro magnético
para enlazar las bobinas primario y
secundario.
El flujo esta producido por una
f.m.m(fuerza magnetomotriz
despreciable.
No cumple con la permeabilidad
el núcleo por lo tanto el flujo esta
generado por una f.e.m(fuerza
electromotriz).
Las resistencias de lo devanados
son nulas.
El transformador consume energia
por medio de la resistencia, que
son igual a las perdidas.

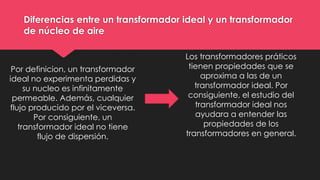

6. Diferencias entre un transformador ideal y un transformador
de núcleo de aire
Por definicion, un transformador
ideal no experimenta perdidas y
su nucleo es infinitamente
permeable. Además, cualquier
flujo producido por el viceversa.
Por consiguiente, un
transformador ideal no tiene
flujo de dispersión.
Los transformadores práticos
tienen propiedades que se
aproxima a las de un
transformador ideal. Por
consiguiente, el estudio del
transformador ideal nos
ayudara a entender las
propiedades de los
transformadores en general.

7. Inductancia mutua
 El transformador esta formado por dos
bobinas colocadas de modo que el flujo
cambiante que desarrolla un enlace a la
otra.
Esto producira un voltaje inducido a traves
de cada bobina. Para diferenciar las
bobinas, aplicamos la convencion de los
transformadores que establece: la bobina a
la que se aplique la fuente de alimentacion
se denomina el primario y la bobina a la que
se aplique la carga se conoce como
secundario.

8. Convención de los puntos
 Debido a que la inductancia mutua se
relacionan 4 terminales la elección del signo
en el voltaje no se puede hacer tomándolo
como un inductor simple; para esto es
necesario usar la convención de los puntos la
cual un punto grande que se coloca en cada
uno de los extremos de las bobinas
acopladas.
Por lo tanto, el voltaje que se produce en la
segunda bobina al entrar una corriente por la
terminal del punto de la primera bobina, se toma
con referencia positiva en la terminal punteada
da la segunda bobina, de la misma forma una
corriente que entra por la terminal no punteada
de una bobina proporciona un voltaje con
referencia positivo en la terminal no punteada de
la otra bobina.
