Las bobinas almacenan energía en forma de un campo magnético y producen un voltaje cuando varía la corriente que las atraviesa. Están construidas de un alambre enrollado alrededor de un núcleo, que puede ser de aire o un material ferro magnético, y su característica fundamental es oponerse a las variaciones de corriente mediante una fuerza electromotriz autoinducida de polaridad opuesta.

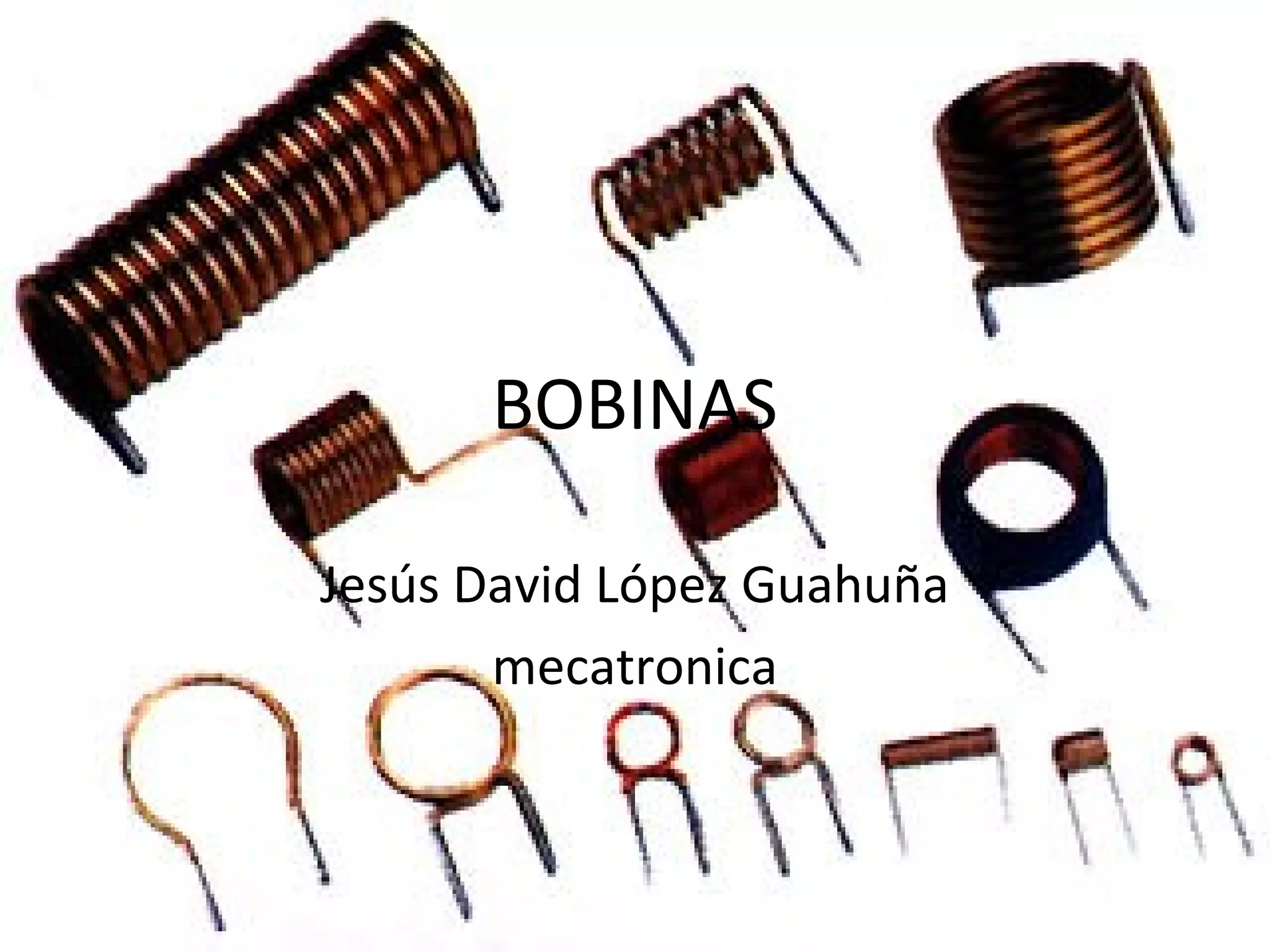

1. BOBINAS
Jesús David López Guahuña
mecatronica

2. Las bobinas, también llamadas inductancias o inductores,
son componentes pasivos que almacenan energía en
forma de un campo magnético y responden linealmente a
los cambios de corriente, es decir, producen un voltaje en
sus terminales solamente cuando varía la corriente. Por
tanto, en presencia de una corriente continua constante,
se comportan como cortocircuitos

3. Las bobinas están construidas de un alambre de cierta
longitud que está enrollado en forma de hélice sobre
un núcleo. Algunas veces incluyen también un carrete
aislante intermedio llamado formaleta que aloja el
arrollamiento y lo separa eléctricamente del núcleo.
también están constituida por un conductor en espiral
en torno a un núcleo, que puede ser de aire o de un
material ferro magnético, cuya misión es concentrar el
flujo magnético que se produce en ella al ser
atravesada por una corriente eléctrica.

4. Su característica fundamental es que se opone a las variaciones de corriente a
través de ella creando u n a f u e r z a e l e c t r omo t r i z autoinducida del mismo
nivel de la tensión aplicada pero de polaridad opuesta.
Esta propiedad se llama inductancia y como magnitud medible se denomina
coeficiente de autoinducción (L), que representa la inercia en retrasar la variación
de la corriente. Su unidad es el henrio (H) pero, por ser muy grande, en la práctica
se suele utilizar elmilihenrio (mH) o el microhenrio (µH).

8. • energía almacenada:
E=1/2*LI
E: energía almacenada
L: inductancia
I: corriente

9. •Flujo magnético:
Ф(t)= B(t).S
Ф: flujo magnético
B: inducción magnética
S: sección

10. •reluctancia
R= fem/Ф
R: reluctancia
Fem: fuerza electromotriz
Ф: flujo magnético
