Este documento presenta el diseño y funcionamiento de un circuito de semáforo. Explica que el circuito ilumina tres LEDs de forma secuencial usando transistores NPN y PNP como interruptores controlados por voltaje. Cuando el pulsador está abierto, el LED rojo se enciende; al presionarlo, el LED verde se enciende y permanece así por el tiempo que tarda un capacitor en descargarse a través de una resistencia, luego se enciende el LED amarillo. Incluye diagramas del circuito simbólico, dibujado y real

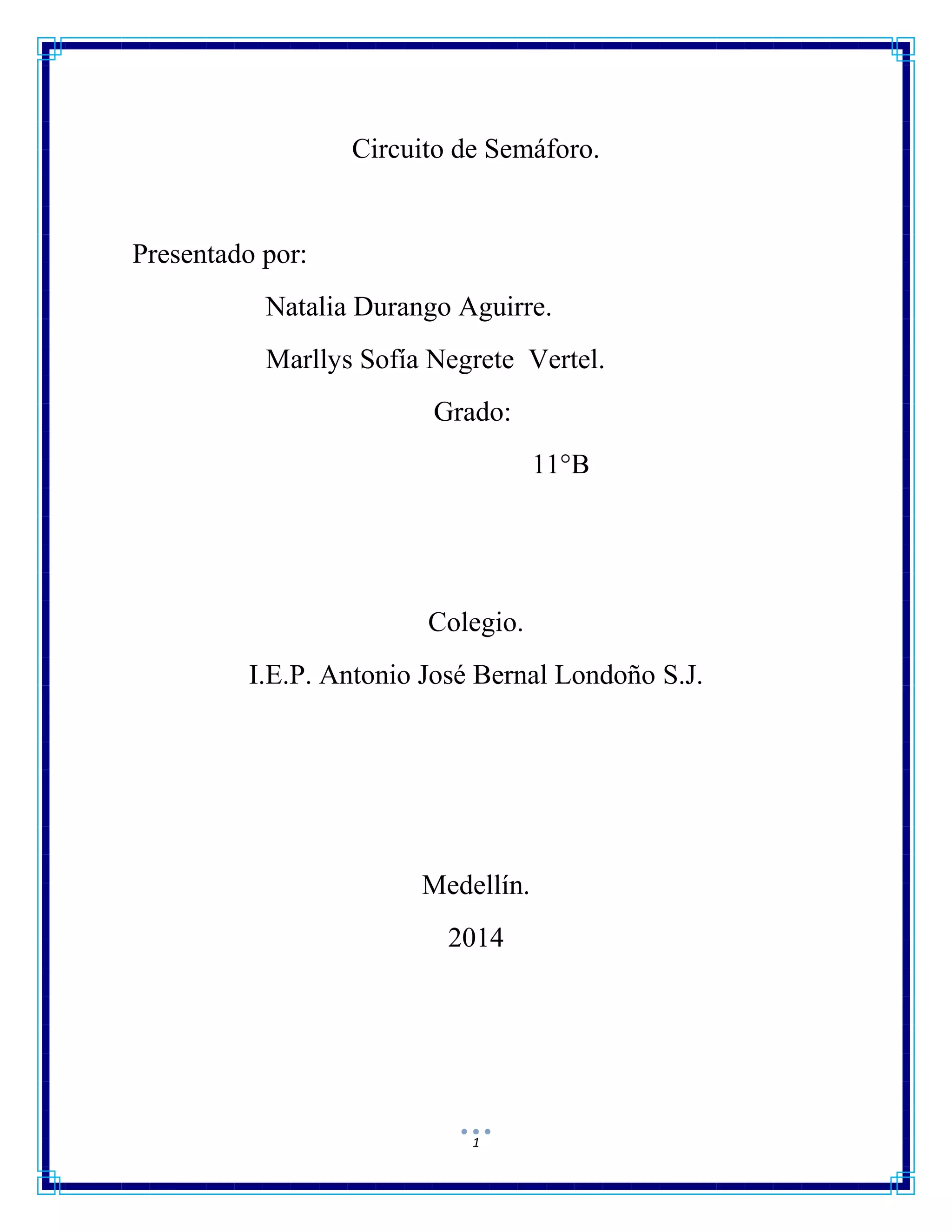

1. 1
Circuito de Semáforo.
Presentado por:
Natalia Durango Aguirre.
Marllys Sofía Negrete Vertel.
Grado:
11°B
Colegio.
I.E.P. Antonio José Bernal Londoño S.J.
Medellín.
2014

2. 2

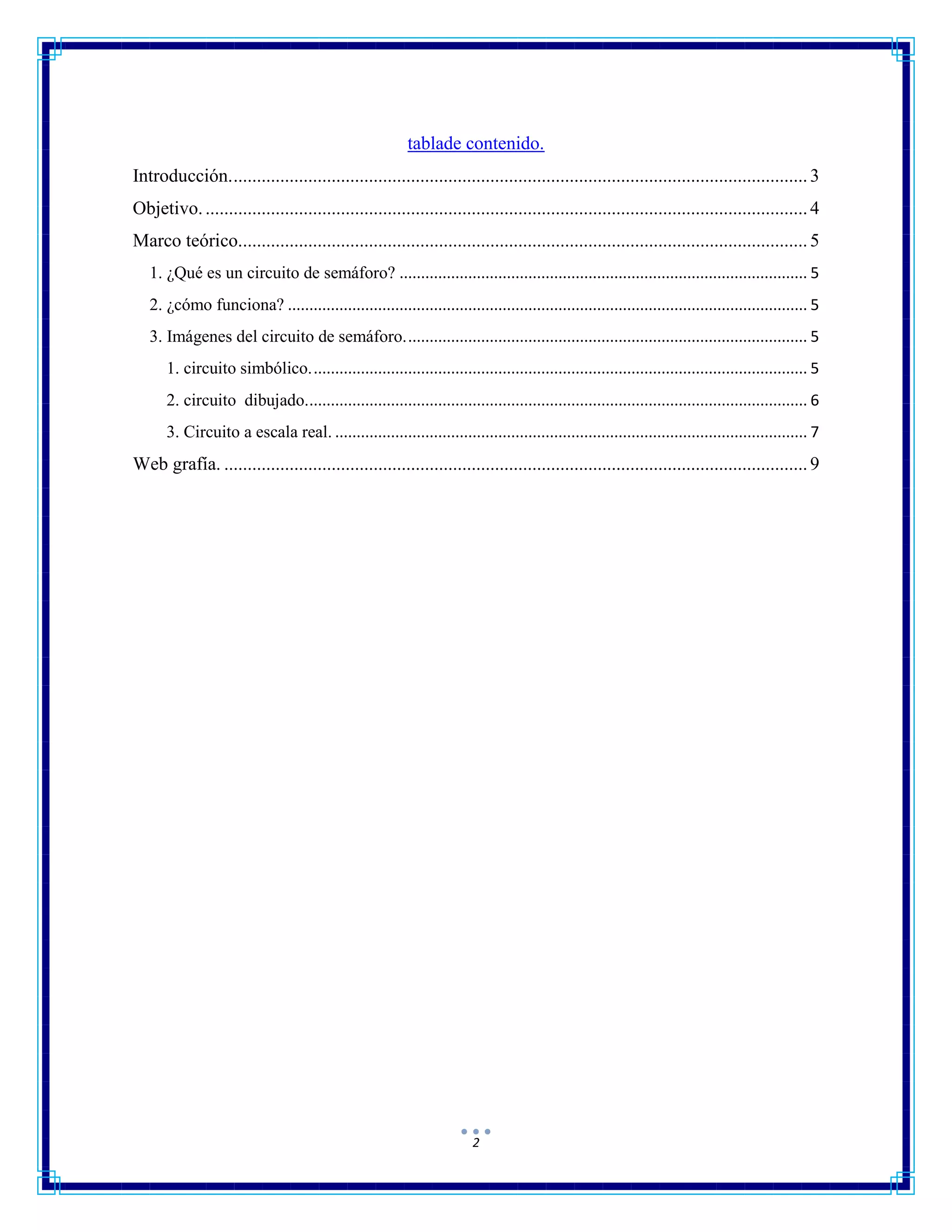

tablade contenido.
Introducción............................................................................................................................3
Objetivo..................................................................................................................................4
Marco teórico..........................................................................................................................5
1. ¿Qué es un circuito de semáforo? ............................................................................................... 5
2. ¿cómo funciona? ......................................................................................................................... 5
3. Imágenes del circuito de semáforo.............................................................................................. 5
1. circuito simbólico.................................................................................................................... 5
2. circuito dibujado..................................................................................................................... 6
3. Circuito a escala real. .............................................................................................................. 7
Web grafía. .............................................................................................................................9

3. 3

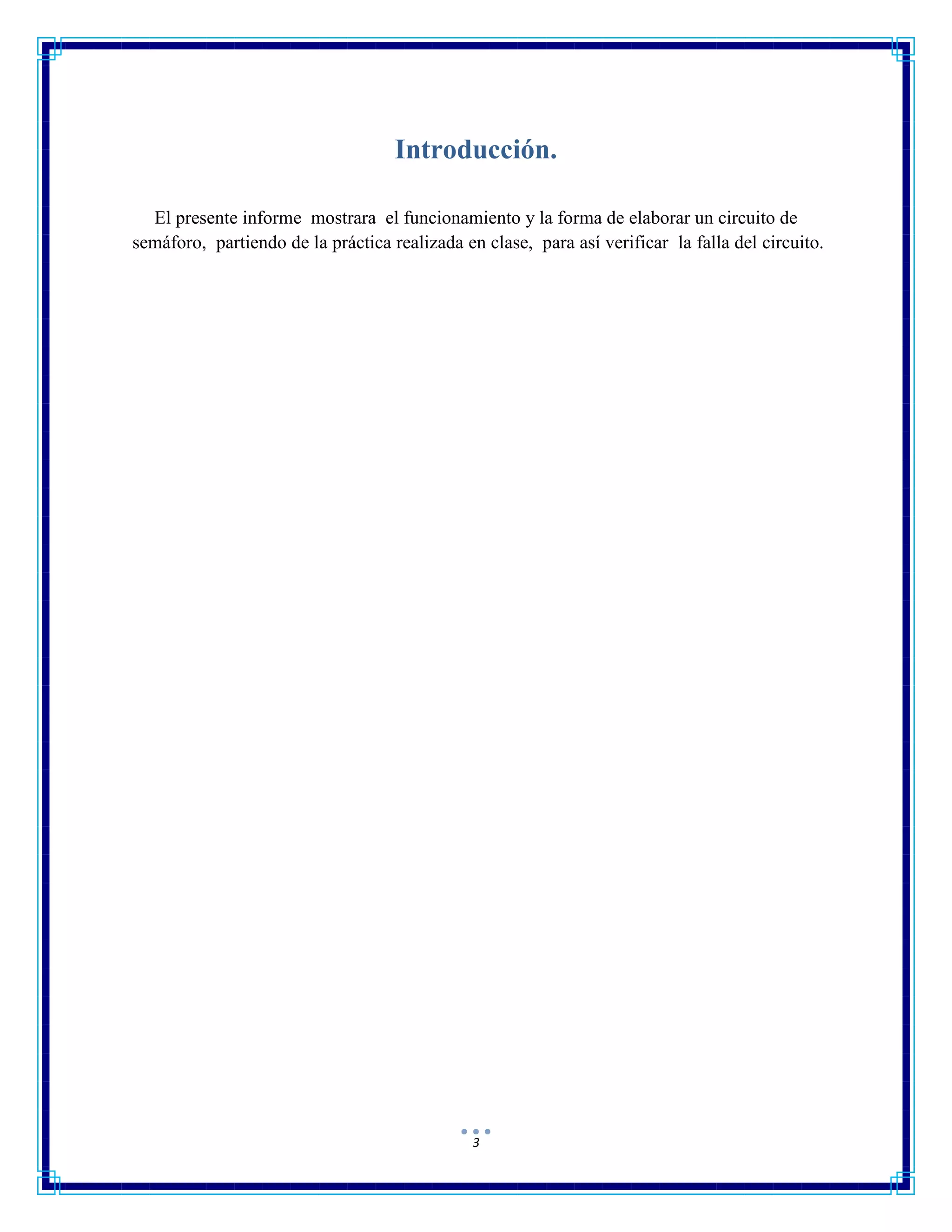

Introducción.
El presente informe mostrara el funcionamiento y la forma de elaborar un circuito de
semáforo, partiendo de la práctica realizada en clase, para así verificar la falla del circuito.

4. 4

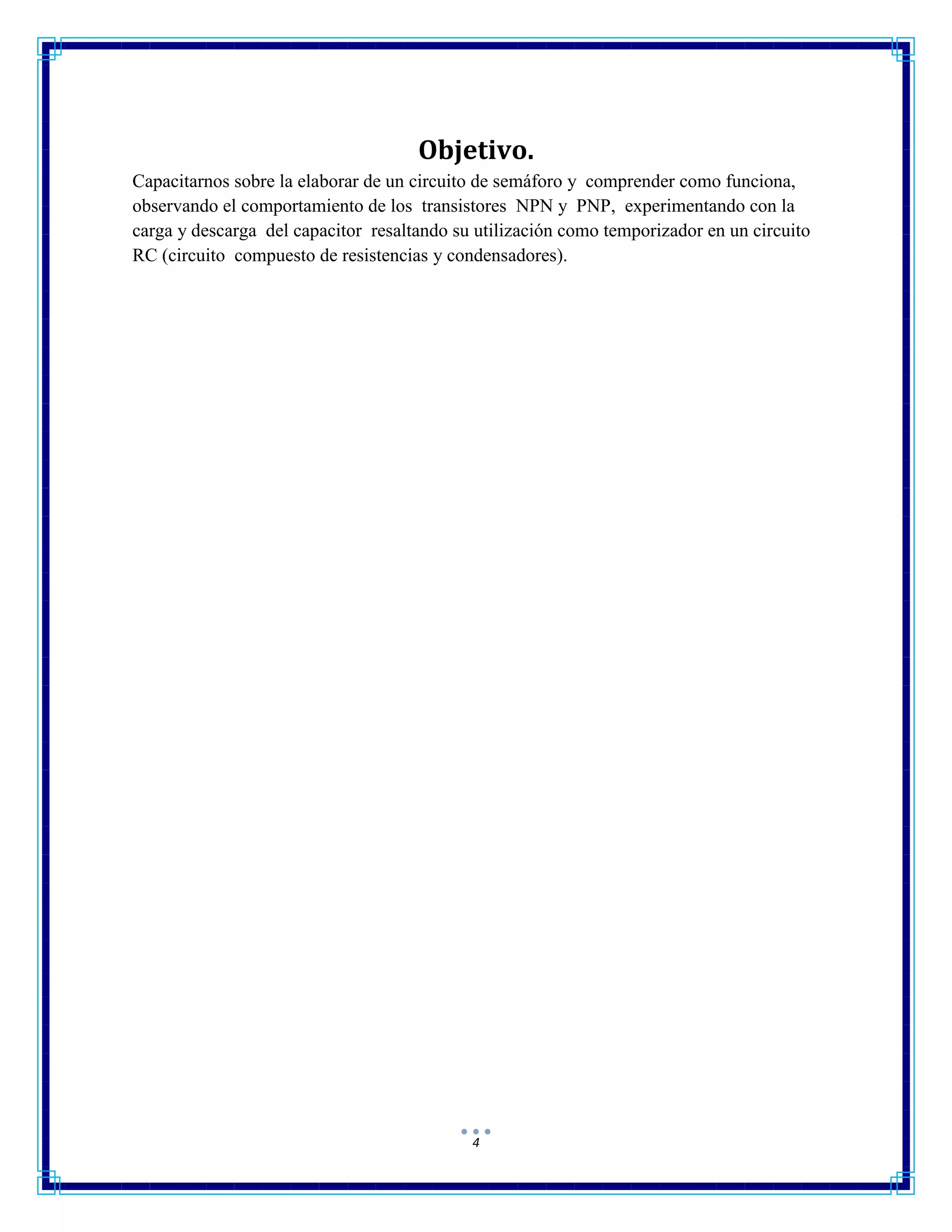

Objetivo.
Capacitarnos sobre la elaborar de un circuito de semáforo y comprender como funciona,
observando el comportamiento de los transistores NPN y PNP, experimentando con la
carga y descarga del capacitor resaltando su utilización como temporizador en un circuito
RC (circuito compuesto de resistencias y condensadores).

5. 5

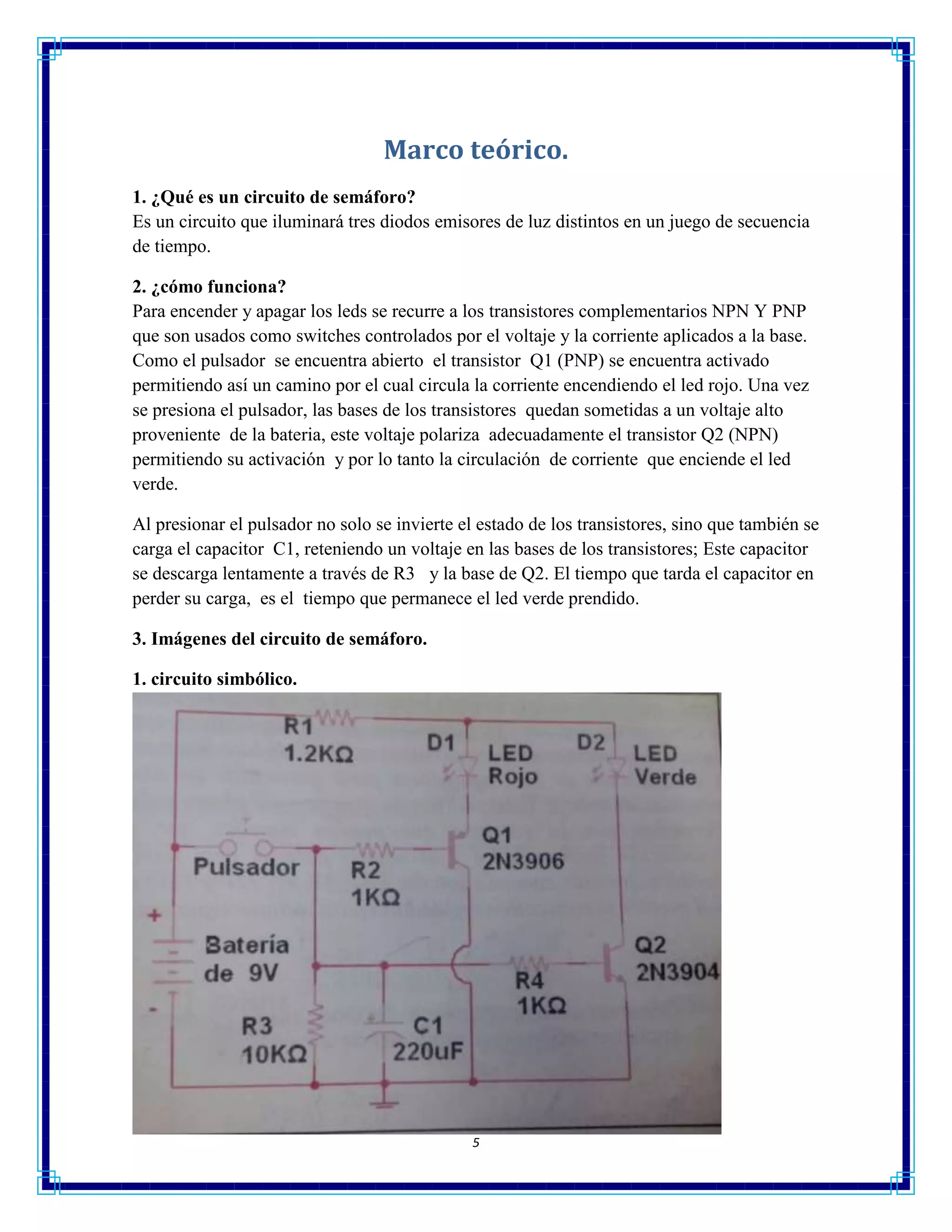

Marco teórico.
1. ¿Qué es un circuito de semáforo?
Es un circuito que iluminará tres diodos emisores de luz distintos en un juego de secuencia
de tiempo.
2. ¿cómo funciona?
Para encender y apagar los leds se recurre a los transistores complementarios NPN Y PNP
que son usados como switches controlados por el voltaje y la corriente aplicados a la base.
Como el pulsador se encuentra abierto el transistor Q1 (PNP) se encuentra activado
permitiendo así un camino por el cual circula la corriente encendiendo el led rojo. Una vez
se presiona el pulsador, las bases de los transistores quedan sometidas a un voltaje alto
proveniente de la bateria, este voltaje polariza adecuadamente el transistor Q2 (NPN)
permitiendo su activación y por lo tanto la circulación de corriente que enciende el led
verde.
Al presionar el pulsador no solo se invierte el estado de los transistores, sino que también se
carga el capacitor C1, reteniendo un voltaje en las bases de los transistores; Este capacitor
se descarga lentamente a través de R3 y la base de Q2. El tiempo que tarda el capacitor en
perder su carga, es el tiempo que permanece el led verde prendido.
3. Imágenes del circuito de semáforo.
1. circuito simbólico.

6. 6
2. circuito dibujado.

7. 7

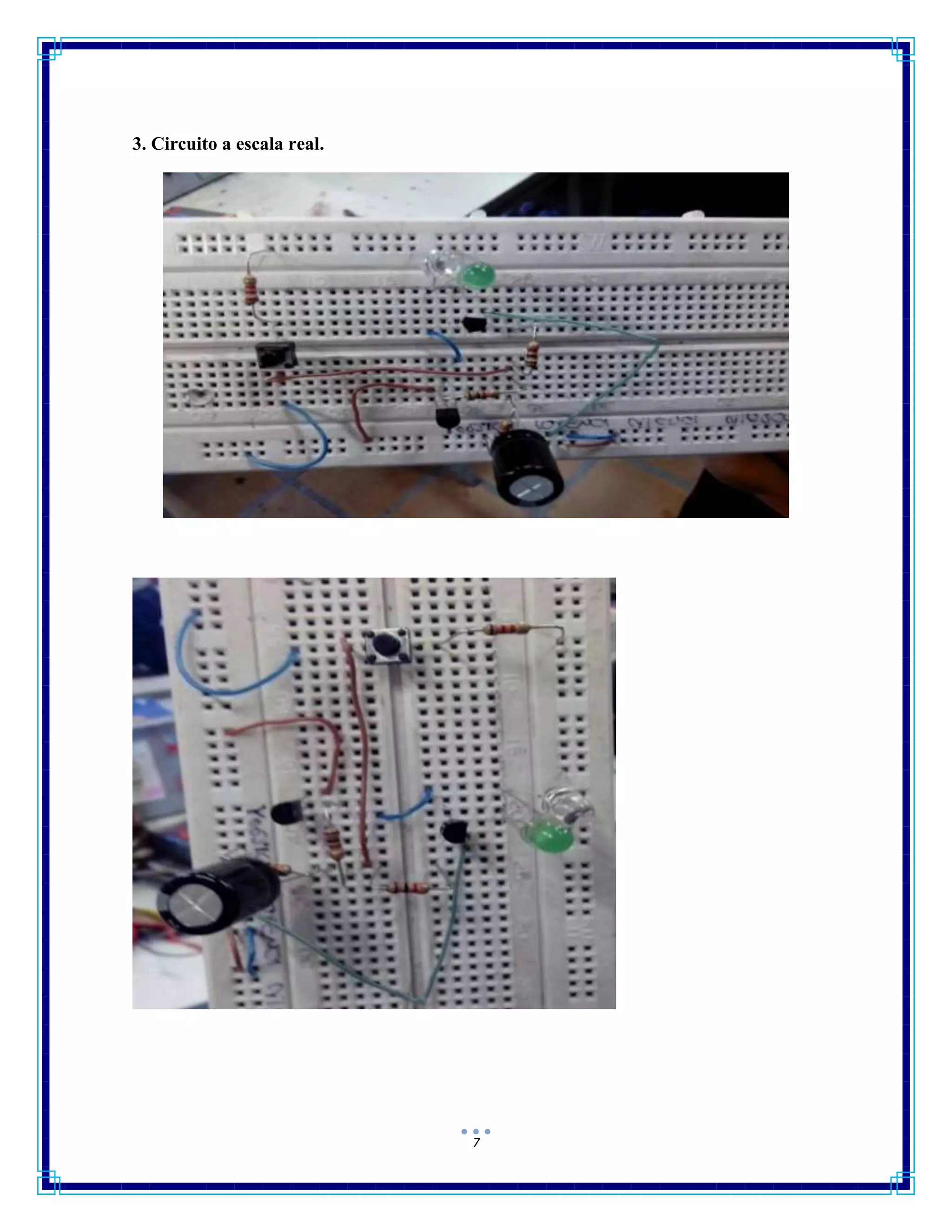

3. Circuito a escala real.

8. 8

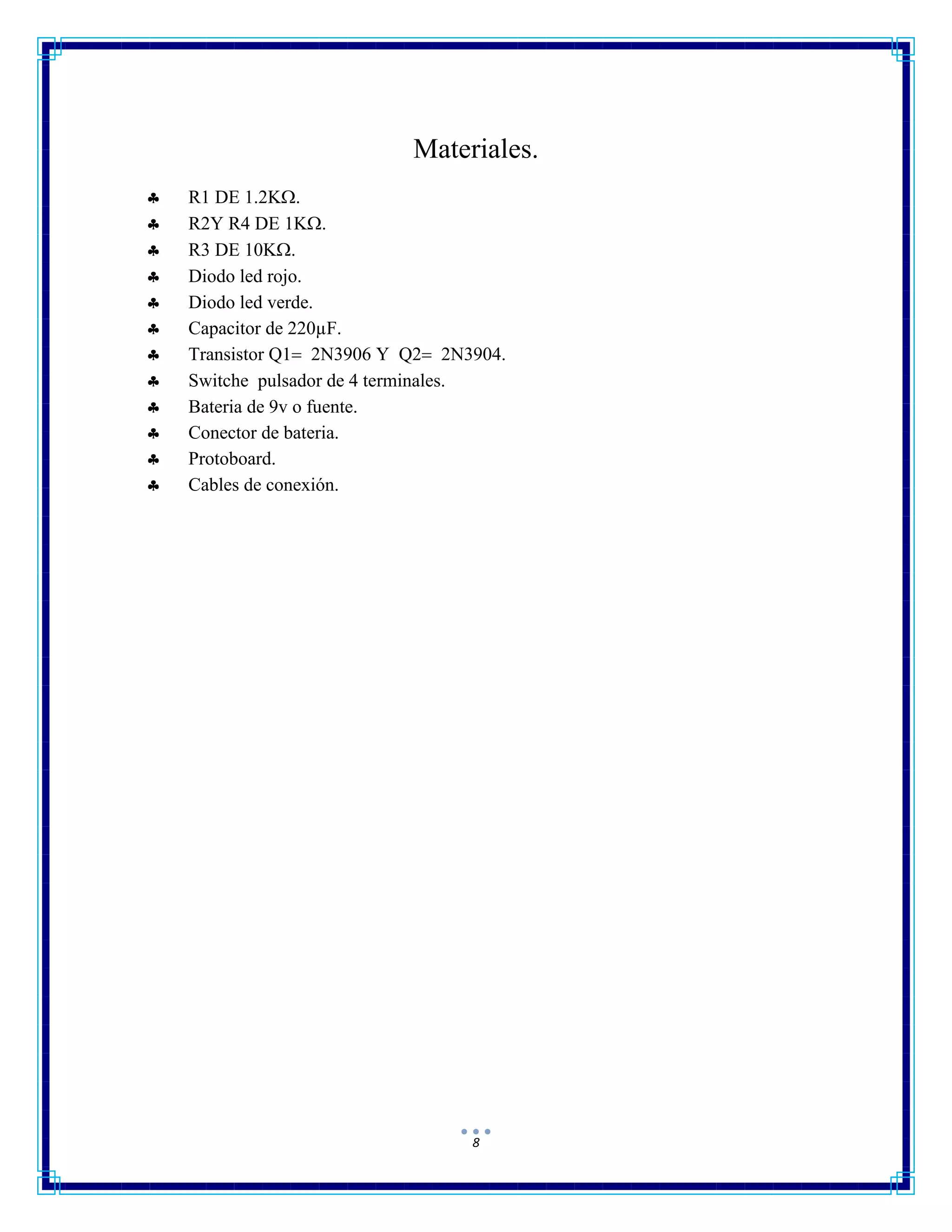

Materiales.
 R1 DE 1.2K.
 R2Y R4 DE 1K.
 R3 DE 10K.
 Diodo led rojo.
 Diodo led verde.
 Capacitor de 220µF.
 Transistor Q1 2N3906 Y Q2 2N3904.
 Switche pulsador de 4 terminales.
 Bateria de 9v o fuente.
 Conector de bateria.
 Protoboard.
 Cables de conexión.

9. 9

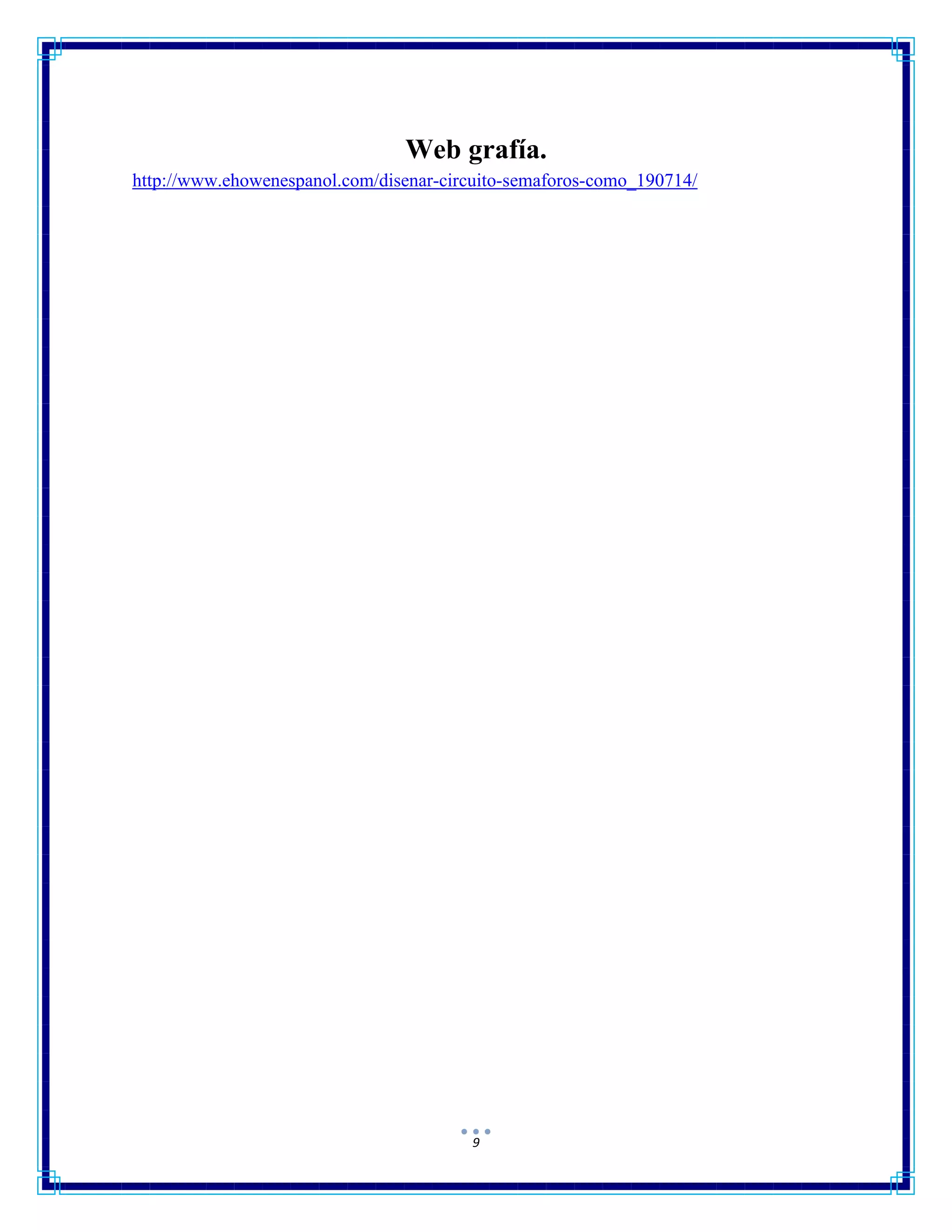

Web grafía.
http://www.ehowenespanol.com/disenar-circuito-semaforos-como_190714/
