P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                 PROBLEMAS DE ELECTRÓNICA DIGITAL

1) ¿Cuál es la tabla de verdad para el diagrama lógico de la figura?




                                                       S1




                                                       S2



                                ENTRADAS       SALIDA

                                A      B   C   S1 S2   Y

                                0      0   0   0   1    1

                                0      0   1   0   0    0

                                0      1   0   0   0    0

                                0      1   1   0   0    0

                                1      0   0   0   0    0

                                1      0   1   0   0    0

                                1      1   0   0   0    0

                                1      1   1   1   0    1




2) ¿Cuál es la tabla de verdad y el diagrama lógico de la función siguiente?

Y=(    · B· ) + (A · · C)+( ·       · C)

El primer paso es construir la tabla de la verdad. Puesto que tenemos 3 sumandos
podemos hacer:

S1 = ( · B· )
S2 = (A · · C)              Y = S1 + S2 + S3
S3 = ( · · C)




11/02/2011                                                                     Pàgina 1
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                 PROBLEMAS DE ELECTRÓNICA DIGITAL

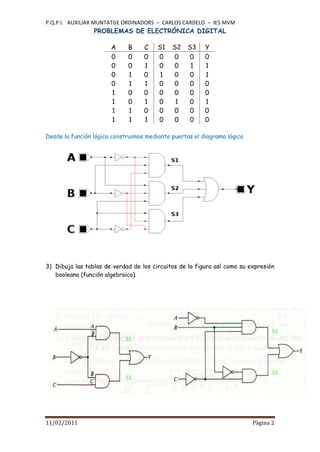

                       A     B     C    S1   S2    S3    Y
                       0     0     0    0    0     0     0
                       0     0     1    0    0      1    1
                       0     1     0     1   0     0     1
                       0     1     1    0    0     0     0
                       1     0     0    0    0     0     0
                       1     0     1    0     1    0     1
                       1     1     0    0    0     0     0
                       1     1     1    0    0     0     0

Desde la función lógica construimos mediante puertas el diagrama lógico




3) Dibuja las tablas de verdad de los circuitos de la figura así como su expresión
   booleana (función algebraica).




                                                                                 S1
                            S1




                                                                                 S2
                            S2




11/02/2011                                                                Pàgina 2
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                      PROBLEMAS DE ELECTRÓNICA DIGITAL

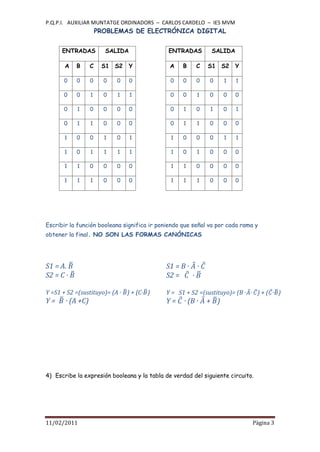

      ENTRADAS          SALIDA               ENTRADAS        SALIDA

       A   B      C    S1 S2     Y            A    B    C   S1 S2     Y

      0    0      0     0   0    0            0    0    0    0    1   1

      0    0      1     0   1    1            0    0    1    0    0   0

      0    1      0     0   0    0            0    1    0    1    0   1

      0    1      1     0   0    0            0    1    1    0    0   0

       1   0      0     1   0    1            1    0    0    0    1   1

       1   0      1     1   1    1            1    0    1    0    0   0

       1   1      0     0   0    0            1    1    0    0    0   0

       1   1      1     0   0    0            1    1    1    0    0   0




Escribir la función booleana significa ir poniendo que señal va por cada rama y
obtener la final. NO SON LAS FORMAS CANÓNICAS




S1 = A.                                     S1 = B · ·
S2 = C ·                                    S2 =    ·

Y =S1 + S2 =(sustituyo)= (A · ) + (C· )     Y = S1 + S2 =(sustituyo)= (B · · ) + ( · )
Y=     · (A +C)                             Y=     · (B ·   + )




4) Escribe la expresión booleana y la tabla de verdad del siguiente circuito.




11/02/2011                                                                   Pàgina 3
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                    PROBLEMAS DE ELECTRÓNICA DIGITAL



                                                           S1


                                                           S2


                                                           S3



                               ENTRADAS        SALIDA

                               A   B   C   S1 S2 S3 Y

                               0   0   0   0    0      0     0

                               0   0   1   1    0      0     1

                               0   1   0   0    1      0     1

                               0   1   1   0    0      0     0

                               1   0   0   0    0      1     1

                               1   0   1   0    0      0     0

                               1   1   0   0    0      0     0

                               1   1   1   0    0      0     0




Escribir la función booleana significa ir poniendo que señal va por cada rama y
obtener la final. NO SON LAS FORMAS CANÓNICAS

             S1 =       · ·C

             S2 =   · B ·

             S3 = A ·     ·

             Y = S1+S2+S3 =(sustituyo)= ( · · C) + (       · B · ) + (A ·   · )

En este caso la función booleana coincide con al 1ª forma canónica por ser las
primeras puertas AND, entrar todas las variables en cada una de ellas y la última
puerta ser una OR. En general la función booleana NO ES LA FORMA CANÓNICA,
como hemos dicho.


11/02/2011                                                                        Pàgina 4
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                 PROBLEMAS DE ELECTRÓNICA DIGITAL

5) Escribe la expresión booleana y la tabla de verdad del siguiente circuito


                                                   S1




                                                       S2




                               ENTRADAS        SALIDA

                           A    B    C    D   S1 S2         Y

                           0     0   0    0   0    1        1

                           0     0   0    1   0    1        1

                           0     0   1    0   0    0        0

                           0     0   1    1   0    0        0

                           0     1   0    0   0    1        1

                           0     1   0    1   0    1        1

                           0     1   1    0   0    0        0

                           0     1   1    1   0    0        0

                           1     0   0    0   0    0        0

                           1     0   0    1   0    0        0

                           1     0   1    0   0    0        0

                           1     0   1    1   0    0        0

                           1     1   0    0   0    0        0

                           1     1   0    1   0    0        0

                           1     1   1    0   0    0        0

                           1     1   1    1   1    0        1



11/02/2011                                                                     Pàgina 5
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                    PROBLEMAS DE ELECTRÓNICA DIGITAL

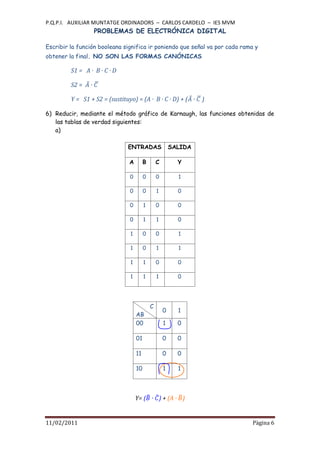

Escribir la función booleana significa ir poniendo que señal va por cada rama y
obtener la final. NO SON LAS FORMAS CANÓNICAS

         S1 = A · B · C · D

         S2 =   ·

         Y = S1 + S2 = (sustituyo) = (A · B · C · D) + ( ·        )

6) Reducir, mediante el método gráfico de Karnaugh, las funciones obtenidas de
   las tablas de verdad siguientes:
   a)

                               ENTRADAS                  SALIDA

                                A        B       C         Y

                                0        0       0         1

                                0        0       1         0

                                0        1       0         0

                                0        1       1         0

                                1        0       0         1

                                1        0       1         1

                                1        1       0         0

                                1        1       1         0




                                             C
                                                     0     1
                                    AB
                                    00               1     0

                                    01               0     0

                                    11               0     0

                                    10               1     1




                                    Y= ( · ) + (A · )


11/02/2011                                                                   Pàgina 6
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                PROBLEMAS DE ELECTRÓNICA DIGITAL

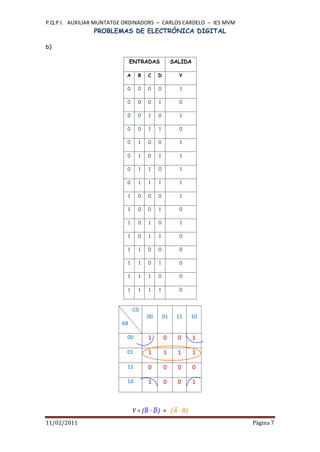

b)

                              ENTRADAS             SALIDA

                           A    B    C    D          Y

                           0    0    0    0          1

                           0    0    0    1          0

                           0    0    1    0          1

                           0    0    1    1          0

                           0     1   0    0          1

                           0     1   0    1          1

                           0     1   1    0          1

                           0     1   1    1          1

                           1    0    0    0          1

                           1    0    0    1          0

                           1    0    1    0          1

                           1    0    1    1          0

                           1     1   0    0          0

                           1     1   0    1          0

                           1     1   1    0          0

                           1     1   1    1          0



                               CD
                                     00       01    11   10
                         AB

                           00        1        0      0      1

                           01        1        1      1      1

                           11        0        0      0      0

                           10        1        0      0      1



                               Y = ( · ) + ( · B)
11/02/2011                                                         Pàgina 7
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                  PROBLEMAS DE ELECTRÓNICA DIGITAL

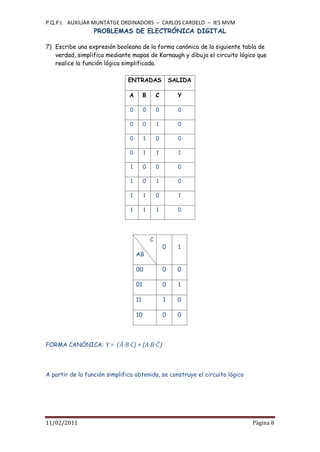

7) Escribe una expresión booleana de la forma canónica de la siguiente tabla de
   verdad, simplifica mediante mapas de Karnaugh y dibuja el circuito lógico que
   realice la función lógica simplificada.

                               ENTRADAS                  SALIDA

                               A         B       C         Y

                               0         0       0         0

                               0         0       1         0

                               0         1       0         0

                               0         1       1         1

                                1        0       0         0

                                1        0       1         0

                                1        1       0         1

                                1        1       1         0




                                             C
                                                     0     1
                                    AB

                                    00               0     0

                                    01               0     1

                                    11               1     0

                                    10               0     0




FORMA CANÓNICA: Y = ( ·B·C) + (A·B· )




A partir de la función simplifica obtenida, se construye el circuito lógico




11/02/2011                                                                    Pàgina 8
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                PROBLEMAS DE ELECTRÓNICA DIGITAL

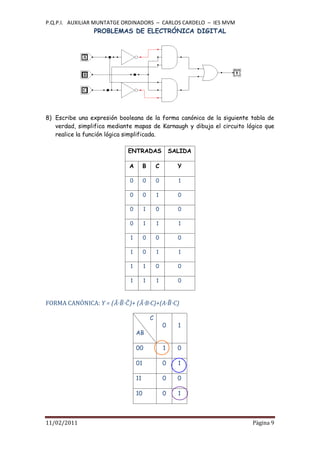

8) Escribe una expresión booleana de la forma canónica de la siguiente tabla de
   verdad, simplifica mediante mapas de Karnaugh y dibuja el circuito lógico que
   realice la función lógica simplificada.

                            ENTRADAS                  SALIDA

                             A        B       C         Y

                             0        0       0         1

                             0        0       1         0

                             0        1       0         0

                             0        1       1         1

                             1        0       0         0

                             1        0       1         1

                             1        1       0         0

                             1        1       1         0



FORMA CANÓNICA: Y = ( · · )+ ( ·B·C)+(A· ·C)

                                          C
                                                  0     1
                                 AB

                                 00               1     0

                                 01               0     1

                                 11               0     0

                                 10               0     1



11/02/2011                                                              Pàgina 9
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                PROBLEMAS DE ELECTRÓNICA DIGITAL

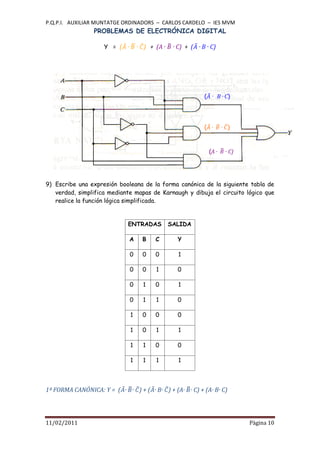

                    Y = ( ·       · ) + (A ·    · C) + ( · B · C)




                                                            ( · B · C)




                                                            ( ·      · )



                                                              (A ·    · C)




9) Escribe una expresión booleana de la forma canónica de la siguiente tabla de
   verdad, simplifica mediante mapas de Karnaugh y dibuja el circuito lógico que
   realice la función lógica simplificada.


                             ENTRADAS          SALIDA

                              A     B   C        Y

                              0     0   0         1

                              0     0   1        0

                              0     1   0         1

                              0     1   1        0

                              1     0   0        0

                              1     0   1         1

                              1     1   0        0

                              1     1   1         1




1ª FORMA CANÓNICA: Y = ( · · ) + ( · B· ) + (A· · C) + (A· B· C)




11/02/2011                                                                   Pàgina 10
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                 PROBLEMAS DE ELECTRÓNICA DIGITAL



                                  C
                                          0     1
                                AB

                                  00      1     0

                                  01      1     0

                                  11      0     1

                                  10      0     1         (   + C)



                              Y = ( · ) + (A · C)

                            (función lógica simplifica)




10) Escribir la expresión booleana no simplificada, según la segunda forma
    canónica, de la tabla de verdad siguiente, simplificarla mediante diagrama de
    Karnaugh (agrupa por 0 y las sumas se convierten en productos y
    viceversa).




11/02/2011                                                              Pàgina 11
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                PROBLEMAS DE ELECTRÓNICA DIGITAL

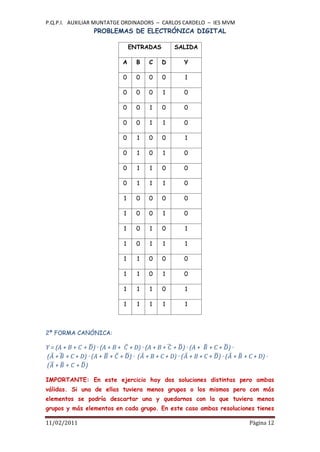

                              ENTRADAS       SALIDA

                          A     B   C    D     Y

                          0     0   0    0     1

                          0     0   0    1     0

                          0     0   1    0     0

                          0     0   1    1     0

                          0     1   0    0     1

                          0     1   0    1     0

                          0     1   1    0     0

                          0     1   1    1     0

                          1     0   0    0     0

                          1     0   0    1     0

                          1     0   1    0     1

                          1     0   1    1     1

                          1     1   0    0     0

                          1     1   0    1     0

                          1     1   1    0     1

                          1     1   1    1     1



2ª FORMA CANÓNICA:

Y = (A + B + + ) · (A + B + + D) · (A + B + + ) · (A + + C + ) ·
( + + C + D) · (A + + + ) · ( + B + C + D) · ( + B + C + ) · ( +   + C + D) ·
( + + + )

IMPORTANTE: En este ejercicio hay dos soluciones distintas pero ambas
válidas. Si una de ellas tuviera menos grupos o los mismos pero con más
elementos se podría descartar una y quedarnos con la que tuviera menos
grupos y más elementos en cada grupo. En este caso ambas resoluciones tienes

11/02/2011                                                           Pàgina 12
P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM
                    PROBLEMAS DE ELECTRÓNICA DIGITAL

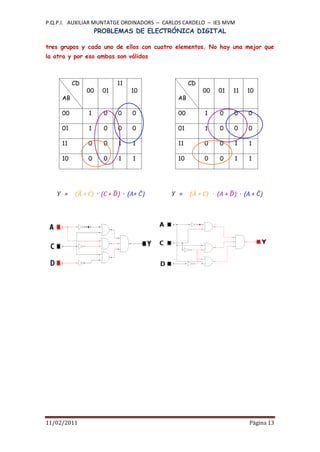

tres grupos y cada uno de ellos con cuatro elementos. No hay una mejor que
la otra y por eso ambas son válidas



          CD               11                    CD
               00     01        10                    00   01   11   10
     AB                                     AB

     00        1      0    0    0           00        1    0    0    0

     01        1      0    0    0           01        1    0    0    0

     11        0      0    1    1           11        0    0    1    1

     10        0      0    1    1           10        0    0    1    1




   Y =    ( + C) · (C + ) · (A+ )         Y =    ( + C) · (A + ) · (A + )




11/02/2011                                                           Pàgina 13

Más contenido relacionado

La actualidad más candente

Compuertas logicas
Compuertas logicasCompuertas logicas
Compuertas logicas
Leidy Castaño

Sumador de 4 bits
Sumador de 4 bitsSumador de 4 bits
Sumador de 4 bits
Abril Bello

Restador completo
Restador completoRestador completo
Restador completo
Karen ßibiana

8 2 convertidor-analogico_-digital
8 2 convertidor-analogico_-digital8 2 convertidor-analogico_-digital
8 2 convertidor-analogico_-digital
Zack Rodriguez Paredes

Sumador\Restador
Sumador\RestadorSumador\Restador
Sumador\Restador
Jeduard Ortega M

Algebra Booleana 2
Algebra Booleana 2Algebra Booleana 2
Algebra Booleana 2
Instituto Von Neumann

RELOJ DIGITAL TTL 24 horas
RELOJ DIGITAL TTL 24 horas RELOJ DIGITAL TTL 24 horas
RELOJ DIGITAL TTL 24 horas
Miguel Leonardo Sánchez Fajardo

Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7
Guido Carmona Girón

Problemas resueltos de diodos y transistores
Problemas resueltos de diodos y transistoresProblemas resueltos de diodos y transistores
Problemas resueltos de diodos y transistores
Carlos Cardelo

Resistencia equivalente
Resistencia equivalenteResistencia equivalente
Resistencia equivalente
Salomon Angeles

2. compuertas lógicas y álgebra booleana
2. compuertas lógicas y álgebra booleana2. compuertas lógicas y álgebra booleana
2. compuertas lógicas y álgebra booleana
Josse Sumari

Latches y flip flops
Latches y flip flopsLatches y flip flops
Latches y flip flops
Jimmy Osores

Voltaje de rizado
Voltaje de rizadoVoltaje de rizado
Voltaje de rizado
Victor Hugo Cervantes Arana

El transistor bjt
El transistor bjtEl transistor bjt
El transistor bjt
Fenix Alome

Ejercicios resueltos-motores cc en serie
Ejercicios resueltos-motores cc en serieEjercicios resueltos-motores cc en serie
Ejercicios resueltos-motores cc en serie
Jose Antonio Castillo Quispe

TTL-CMOS
TTL-CMOSTTL-CMOS
Compuertas Lógicas NOR, XOR, NAND, XNOR
Compuertas Lógicas NOR, XOR, NAND, XNORCompuertas Lógicas NOR, XOR, NAND, XNOR
Compuertas Lógicas NOR, XOR, NAND, XNOR
Carolina Medina Salazar

Mapas de karnaugh (ejercicios resueltos)
Mapas de karnaugh (ejercicios resueltos)Mapas de karnaugh (ejercicios resueltos)
Mapas de karnaugh (ejercicios resueltos)
Pablo Cruz Rodríguez

Informe sobre Arduino.
Informe sobre Arduino.Informe sobre Arduino.
Informe sobre Arduino.
Andres Felipe Parra Naranjo

Unidad 1 fundamentos de circuitos logicos
Unidad 1 fundamentos de circuitos logicosUnidad 1 fundamentos de circuitos logicos
Unidad 1 fundamentos de circuitos logicos
Ivan Aaron Martinez Prime


La actualidad más candente (20)

Compuertas logicas
Compuertas logicasCompuertas logicas
Compuertas logicas

Sumador de 4 bits
Sumador de 4 bitsSumador de 4 bits
Sumador de 4 bits

Restador completo
Restador completoRestador completo
Restador completo

8 2 convertidor-analogico_-digital
8 2 convertidor-analogico_-digital8 2 convertidor-analogico_-digital
8 2 convertidor-analogico_-digital

Sumador\Restador
Sumador\RestadorSumador\Restador
Sumador\Restador

Algebra Booleana 2
Algebra Booleana 2Algebra Booleana 2
Algebra Booleana 2

RELOJ DIGITAL TTL 24 horas
RELOJ DIGITAL TTL 24 horas RELOJ DIGITAL TTL 24 horas
RELOJ DIGITAL TTL 24 horas

Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7Ejercicios de-programacic3b3n-resueltos-con-step-7
Ejercicios de-programacic3b3n-resueltos-con-step-7

Problemas resueltos de diodos y transistores
Problemas resueltos de diodos y transistoresProblemas resueltos de diodos y transistores
Problemas resueltos de diodos y transistores

Resistencia equivalente
Resistencia equivalenteResistencia equivalente
Resistencia equivalente

2. compuertas lógicas y álgebra booleana
2. compuertas lógicas y álgebra booleana2. compuertas lógicas y álgebra booleana
2. compuertas lógicas y álgebra booleana

Latches y flip flops
Latches y flip flopsLatches y flip flops
Latches y flip flops

Voltaje de rizado
Voltaje de rizadoVoltaje de rizado
Voltaje de rizado

El transistor bjt
El transistor bjtEl transistor bjt
El transistor bjt

Ejercicios resueltos-motores cc en serie
Ejercicios resueltos-motores cc en serieEjercicios resueltos-motores cc en serie
Ejercicios resueltos-motores cc en serie

TTL-CMOS
TTL-CMOSTTL-CMOS
TTL-CMOS

Compuertas Lógicas NOR, XOR, NAND, XNOR
Compuertas Lógicas NOR, XOR, NAND, XNORCompuertas Lógicas NOR, XOR, NAND, XNOR
Compuertas Lógicas NOR, XOR, NAND, XNOR

Mapas de karnaugh (ejercicios resueltos)
Mapas de karnaugh (ejercicios resueltos)Mapas de karnaugh (ejercicios resueltos)
Mapas de karnaugh (ejercicios resueltos)

Informe sobre Arduino.
Informe sobre Arduino.Informe sobre Arduino.
Informe sobre Arduino.

Unidad 1 fundamentos de circuitos logicos
Unidad 1 fundamentos de circuitos logicosUnidad 1 fundamentos de circuitos logicos
Unidad 1 fundamentos de circuitos logicos


Similar a Problemas resueltos Electrónica digital

Ejercicios de algebra boole
Ejercicios de algebra booleEjercicios de algebra boole
Ejercicios de algebra boole
Gaby Algarin

Trabajo de electronica digital
Trabajo de electronica digitalTrabajo de electronica digital
Trabajo de electronica digital
maguitaxlandia

Guia de sistemas digitales
Guia de sistemas digitalesGuia de sistemas digitales
Guia de sistemas digitales
sergio_Cardenas12

Trabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxiaTrabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxia
Cristina

Laboratorio del display
Laboratorio del displayLaboratorio del display
Laboratorio del display
dani9609

Electronica Digital
Electronica DigitalElectronica Digital
Electronica Digital
patgaliana

Trabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxiaTrabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxia
higiniocarracedo

Lab2 digitales
Lab2 digitalesLab2 digitales
Lab2 digitales
oskargicast

Practica 3 d digitales
Practica 3 d digitalesPractica 3 d digitales
Practica 3 d digitales
Robertho Mathias

Grafos
GrafosGrafos
Grafos
mbaezuft

Montaje de Circuitos Electronicos
Montaje de Circuitos ElectronicosMontaje de Circuitos Electronicos
Montaje de Circuitos Electronicos
kratosjys

Semaforo
SemaforoSemaforo
Semaforo
Leida Zuñiga

Simulador de un semaforo
Simulador de un semaforoSimulador de un semaforo
Simulador de un semaforo
Leida Zuñiga

Informe de laboratorio 2
Informe de laboratorio 2Informe de laboratorio 2
Informe de laboratorio 2
Cory13

C3
C3C3
Método Karnaught
Método KarnaughtMétodo Karnaught
Método Karnaught
Luis Miguel García

Apuntes electr digital
Apuntes electr digitalApuntes electr digital
Apuntes electr digital
Danos Pinto

Ejercicios propuestos cleiver
Ejercicios propuestos cleiverEjercicios propuestos cleiver
Ejercicios propuestos cleiver
cleivermanzanilla

Practica 1
Practica 1Practica 1
Solución de los ejercicios propuestos
Solución de los ejercicios propuestosSolución de los ejercicios propuestos
Solución de los ejercicios propuestos
Jose Sosa


Similar a Problemas resueltos Electrónica digital (20)

Ejercicios de algebra boole
Ejercicios de algebra booleEjercicios de algebra boole
Ejercicios de algebra boole

Trabajo de electronica digital
Trabajo de electronica digitalTrabajo de electronica digital
Trabajo de electronica digital

Guia de sistemas digitales
Guia de sistemas digitalesGuia de sistemas digitales
Guia de sistemas digitales

Trabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxiaTrabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxia

Laboratorio del display
Laboratorio del displayLaboratorio del display
Laboratorio del display

Electronica Digital
Electronica DigitalElectronica Digital
Electronica Digital

Trabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxiaTrabajo de verano 4º eso tecnoloxia
Trabajo de verano 4º eso tecnoloxia

Lab2 digitales
Lab2 digitalesLab2 digitales
Lab2 digitales

Practica 3 d digitales
Practica 3 d digitalesPractica 3 d digitales
Practica 3 d digitales

Grafos
GrafosGrafos
Grafos

Montaje de Circuitos Electronicos
Montaje de Circuitos ElectronicosMontaje de Circuitos Electronicos
Montaje de Circuitos Electronicos

Semaforo
SemaforoSemaforo
Semaforo

Simulador de un semaforo
Simulador de un semaforoSimulador de un semaforo
Simulador de un semaforo

Informe de laboratorio 2
Informe de laboratorio 2Informe de laboratorio 2
Informe de laboratorio 2

C3
C3C3
C3

Método Karnaught
Método KarnaughtMétodo Karnaught
Método Karnaught

Apuntes electr digital
Apuntes electr digitalApuntes electr digital
Apuntes electr digital

Ejercicios propuestos cleiver
Ejercicios propuestos cleiverEjercicios propuestos cleiver
Ejercicios propuestos cleiver

Practica 1
Practica 1Practica 1
Practica 1

Solución de los ejercicios propuestos
Solución de los ejercicios propuestosSolución de los ejercicios propuestos
Solución de los ejercicios propuestos


Más de Carlos Cardelo

Control pid
Control pidControl pid
Control pid
Carlos Cardelo

Diagrama de flux
Diagrama de fluxDiagrama de flux
Diagrama de flux
Carlos Cardelo

Diodos y transistores
Diodos y transistoresDiodos y transistores
Diodos y transistores
Carlos Cardelo

Diodes i transistors
Diodes i transistorsDiodes i transistors
Diodes i transistors
Carlos Cardelo

Sistema binario i algebra de boole
Sistema binario i algebra de booleSistema binario i algebra de boole
Sistema binario i algebra de boole
Carlos Cardelo

Sistemas secuenciales
Sistemas secuencialesSistemas secuenciales
Sistemas secuenciales
Carlos Cardelo

Puertas logicas y sistemas combinacionales
Puertas logicas y sistemas combinacionalesPuertas logicas y sistemas combinacionales
Puertas logicas y sistemas combinacionales
Carlos Cardelo

Basics of torque measuring english
Basics of torque measuring englishBasics of torque measuring english
Basics of torque measuring english
Carlos Cardelo

Defectos inyección
Defectos inyecciónDefectos inyección
Defectos inyección
Carlos Cardelo

Relació magnituds
Relació magnitudsRelació magnituds
Relació magnituds
Carlos Cardelo

1.conceptes basics d'ectricitat
1.conceptes basics d'ectricitat1.conceptes basics d'ectricitat
1.conceptes basics d'ectricitat
Carlos Cardelo

Rueda electrica
Rueda electricaRueda electrica
Rueda electrica
Carlos Cardelo

2.introduccion a la electricidad
2.introduccion a la electricidad2.introduccion a la electricidad
2.introduccion a la electricidad
Carlos Cardelo

2.introduccio a l'electricitat
2.introduccio a l'electricitat2.introduccio a l'electricitat
2.introduccio a l'electricitat
Carlos Cardelo

1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad
Carlos Cardelo

1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad
Carlos Cardelo

Problemes resolts de diodes i transistors
Problemes resolts de diodes i transistorsProblemes resolts de diodes i transistors
Problemes resolts de diodes i transistors
Carlos Cardelo

Energies renovables i no renovables
Energies renovables i no renovablesEnergies renovables i no renovables
Energies renovables i no renovables
Carlos Cardelo

Article sobre el-canvi-climatic-2a-part
Article sobre el-canvi-climatic-2a-partArticle sobre el-canvi-climatic-2a-part
Article sobre el-canvi-climatic-2a-part
Carlos Cardelo

Article sobre el-canvi-climatic-1a-part
Article sobre el-canvi-climatic-1a-partArticle sobre el-canvi-climatic-1a-part
Article sobre el-canvi-climatic-1a-part
Carlos Cardelo


Más de Carlos Cardelo (20)

Control pid
Control pidControl pid
Control pid

Diagrama de flux
Diagrama de fluxDiagrama de flux
Diagrama de flux

Diodos y transistores
Diodos y transistoresDiodos y transistores
Diodos y transistores

Diodes i transistors
Diodes i transistorsDiodes i transistors
Diodes i transistors

Sistema binario i algebra de boole
Sistema binario i algebra de booleSistema binario i algebra de boole
Sistema binario i algebra de boole

Sistemas secuenciales
Sistemas secuencialesSistemas secuenciales
Sistemas secuenciales

Puertas logicas y sistemas combinacionales
Puertas logicas y sistemas combinacionalesPuertas logicas y sistemas combinacionales
Puertas logicas y sistemas combinacionales

Basics of torque measuring english
Basics of torque measuring englishBasics of torque measuring english
Basics of torque measuring english

Defectos inyección
Defectos inyecciónDefectos inyección
Defectos inyección

Relació magnituds
Relació magnitudsRelació magnituds
Relació magnituds

1.conceptes basics d'ectricitat
1.conceptes basics d'ectricitat1.conceptes basics d'ectricitat
1.conceptes basics d'ectricitat

Rueda electrica
Rueda electricaRueda electrica
Rueda electrica

2.introduccion a la electricidad
2.introduccion a la electricidad2.introduccion a la electricidad
2.introduccion a la electricidad

2.introduccio a l'electricitat
2.introduccio a l'electricitat2.introduccio a l'electricitat
2.introduccio a l'electricitat

1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad

1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad1.conceptos basicos de ectricidad
1.conceptos basicos de ectricidad

Problemes resolts de diodes i transistors
Problemes resolts de diodes i transistorsProblemes resolts de diodes i transistors
Problemes resolts de diodes i transistors

Energies renovables i no renovables
Energies renovables i no renovablesEnergies renovables i no renovables
Energies renovables i no renovables

Article sobre el-canvi-climatic-2a-part
Article sobre el-canvi-climatic-2a-partArticle sobre el-canvi-climatic-2a-part
Article sobre el-canvi-climatic-2a-part

Article sobre el-canvi-climatic-1a-part
Article sobre el-canvi-climatic-1a-partArticle sobre el-canvi-climatic-1a-part
Article sobre el-canvi-climatic-1a-part


Último

diapositivas paco yunque.pptx cartelera literaria
diapositivas paco yunque.pptx cartelera literariadiapositivas paco yunque.pptx cartelera literaria
diapositivas paco yunque.pptx cartelera literaria
TheeffitaSantosMedin

INFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdf
INFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdfINFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdf
INFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdf
Juan Carlos Catura Arapa

SEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolarSEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolar
JuanPabloII10

PPT II BLOQUE SG 2024 - semana de gestion.pdf
PPT  II BLOQUE SG 2024 - semana de gestion.pdfPPT  II BLOQUE SG 2024 - semana de gestion.pdf
PPT II BLOQUE SG 2024 - semana de gestion.pdf
ISAACMAMANIFLORES2

Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdfInforme de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Demetrio Ccesa Rayme

Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.
OscarCruzyCruz

Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.
SergioAlfrediMontoya

Relieve de la Región de la Selva Peruana.pdf
Relieve de la Región de la Selva Peruana.pdfRelieve de la Región de la Selva Peruana.pdf
Relieve de la Región de la Selva Peruana.pdf
angelakarenhuayre

Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.
Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Juan Luis Cunya Vicente

CULTURA CHIMU CERAMICA UBICACION METALURGIA
CULTURA CHIMU CERAMICA UBICACION METALURGIACULTURA CHIMU CERAMICA UBICACION METALURGIA
CULTURA CHIMU CERAMICA UBICACION METALURGIA
Mariela Vasquez Pelaez

Taller Intensivo de Formación Continua para Docentes_24_Julio.pdf
Taller Intensivo de Formación Continua para Docentes_24_Julio.pdfTaller Intensivo de Formación Continua para Docentes_24_Julio.pdf
Taller Intensivo de Formación Continua para Docentes_24_Julio.pdf
htebazileahcug

Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores SabersinfinFiligramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin
Sabersinfin Portal

678778595-Examen-Final-Innovacion-Social.pptx
678778595-Examen-Final-Innovacion-Social.pptx678778595-Examen-Final-Innovacion-Social.pptx
678778595-Examen-Final-Innovacion-Social.pptx
VALERIOPEREZBORDA

Los Formularios de Google: creación, gestión y administración de respuestas (...
Los Formularios de Google: creación, gestión y administración de respuestas (...Los Formularios de Google: creación, gestión y administración de respuestas (...
Los Formularios de Google: creación, gestión y administración de respuestas (...
Cátedra Banco Santander

Acuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptxAcuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptx
Carlos Andrés Hernández Cabrera

Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)
Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)
Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)
Cátedra Banco Santander

Matriz de relación mixta DO - Adaptación
Matriz de relación mixta DO - AdaptaciónMatriz de relación mixta DO - Adaptación
Matriz de relación mixta DO - Adaptación
JonathanCovena1

ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
marluzsagar

BLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptx
BLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptxBLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptx
BLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptx
royguzman5

PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚPLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
Ferrer17


Último (20)

diapositivas paco yunque.pptx cartelera literaria
diapositivas paco yunque.pptx cartelera literariadiapositivas paco yunque.pptx cartelera literaria
diapositivas paco yunque.pptx cartelera literaria

INFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdf
INFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdfINFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdf
INFORME RESULTADOS DE CREA Y EMPRENDE 2024.pdf

SEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolarSEMANAS DE GESTION 2024 para trabajo escolar
SEMANAS DE GESTION 2024 para trabajo escolar

PPT II BLOQUE SG 2024 - semana de gestion.pdf
PPT  II BLOQUE SG 2024 - semana de gestion.pdfPPT  II BLOQUE SG 2024 - semana de gestion.pdf
PPT II BLOQUE SG 2024 - semana de gestion.pdf

Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdfInforme de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf
Informe de Evaluacion Diagnostica de Comunicacion 1-5 Ccesa007.pdf

Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.Taller intensivo de formación continua. Puebla.
Taller intensivo de formación continua. Puebla.

Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.Semana 1 Derecho a interponer recursos y reparación.
Semana 1 Derecho a interponer recursos y reparación.

Relieve de la Región de la Selva Peruana.pdf
Relieve de la Región de la Selva Peruana.pdfRelieve de la Región de la Selva Peruana.pdf
Relieve de la Región de la Selva Peruana.pdf

Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.
Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.Presentación  sobré la culturas Lima,  la  cultura Paracas y la cultura Vicús.
Presentación sobré la culturas Lima, la cultura Paracas y la cultura Vicús.

CULTURA CHIMU CERAMICA UBICACION METALURGIA
CULTURA CHIMU CERAMICA UBICACION METALURGIACULTURA CHIMU CERAMICA UBICACION METALURGIA
CULTURA CHIMU CERAMICA UBICACION METALURGIA

Taller Intensivo de Formación Continua para Docentes_24_Julio.pdf
Taller Intensivo de Formación Continua para Docentes_24_Julio.pdfTaller Intensivo de Formación Continua para Docentes_24_Julio.pdf
Taller Intensivo de Formación Continua para Docentes_24_Julio.pdf

Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores SabersinfinFiligramma #17, revista literaria del Círculo de Escritores Sabersinfin
Filigramma #17, revista literaria del Círculo de Escritores Sabersinfin

678778595-Examen-Final-Innovacion-Social.pptx
678778595-Examen-Final-Innovacion-Social.pptx678778595-Examen-Final-Innovacion-Social.pptx
678778595-Examen-Final-Innovacion-Social.pptx

Los Formularios de Google: creación, gestión y administración de respuestas (...
Los Formularios de Google: creación, gestión y administración de respuestas (...Los Formularios de Google: creación, gestión y administración de respuestas (...
Los Formularios de Google: creación, gestión y administración de respuestas (...

Acuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptxAcuerdo tercer periodo - Grado Sextos.pptx
Acuerdo tercer periodo - Grado Sextos.pptx

Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)
Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)
Cómo utilizar YouTube para publicar y gestionar tus vídeos (3 de julio de 2024)

Matriz de relación mixta DO - Adaptación
Matriz de relación mixta DO - AdaptaciónMatriz de relación mixta DO - Adaptación
Matriz de relación mixta DO - Adaptación

ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.
ENFERMERIA TECNICA-FUNDAMENTOS DE SALUD.

BLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptx
BLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptxBLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptx
BLOQUE II SEMANA DE GESTION EN INSTITUVIONES EDUCATIVAS.pptx

PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚPLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ
PLAN ANUAL DE TRABAJO (PAT) 2024 MINEDU PERÚ


Problemas resueltos Electrónica digital

  • 1. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL 1) ¿Cuál es la tabla de verdad para el diagrama lógico de la figura? S1 S2 ENTRADAS SALIDA A B C S1 S2 Y 0 0 0 0 1 1 0 0 1 0 0 0 0 1 0 0 0 0 0 1 1 0 0 0 1 0 0 0 0 0 1 0 1 0 0 0 1 1 0 0 0 0 1 1 1 1 0 1 2) ¿Cuál es la tabla de verdad y el diagrama lógico de la función siguiente? Y=( · B· ) + (A · · C)+( · · C) El primer paso es construir la tabla de la verdad. Puesto que tenemos 3 sumandos podemos hacer: S1 = ( · B· ) S2 = (A · · C) Y = S1 + S2 + S3 S3 = ( · · C) 11/02/2011 Pàgina 1
  • 2. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL A B C S1 S2 S3 Y 0 0 0 0 0 0 0 0 0 1 0 0 1 1 0 1 0 1 0 0 1 0 1 1 0 0 0 0 1 0 0 0 0 0 0 1 0 1 0 1 0 1 1 1 0 0 0 0 0 1 1 1 0 0 0 0 Desde la función lógica construimos mediante puertas el diagrama lógico 3) Dibuja las tablas de verdad de los circuitos de la figura así como su expresión booleana (función algebraica). S1 S1 S2 S2 11/02/2011 Pàgina 2
  • 3. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL ENTRADAS SALIDA ENTRADAS SALIDA A B C S1 S2 Y A B C S1 S2 Y 0 0 0 0 0 0 0 0 0 0 1 1 0 0 1 0 1 1 0 0 1 0 0 0 0 1 0 0 0 0 0 1 0 1 0 1 0 1 1 0 0 0 0 1 1 0 0 0 1 0 0 1 0 1 1 0 0 0 1 1 1 0 1 1 1 1 1 0 1 0 0 0 1 1 0 0 0 0 1 1 0 0 0 0 1 1 1 0 0 0 1 1 1 0 0 0 Escribir la función booleana significa ir poniendo que señal va por cada rama y obtener la final. NO SON LAS FORMAS CANÓNICAS S1 = A. S1 = B · · S2 = C · S2 = · Y =S1 + S2 =(sustituyo)= (A · ) + (C· ) Y = S1 + S2 =(sustituyo)= (B · · ) + ( · ) Y= · (A +C) Y= · (B · + ) 4) Escribe la expresión booleana y la tabla de verdad del siguiente circuito. 11/02/2011 Pàgina 3
  • 4. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL S1 S2 S3 ENTRADAS SALIDA A B C S1 S2 S3 Y 0 0 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 0 1 0 1 1 0 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 1 0 0 0 0 0 1 1 1 0 0 0 0 Escribir la función booleana significa ir poniendo que señal va por cada rama y obtener la final. NO SON LAS FORMAS CANÓNICAS S1 = · ·C S2 = · B · S3 = A · · Y = S1+S2+S3 =(sustituyo)= ( · · C) + ( · B · ) + (A · · ) En este caso la función booleana coincide con al 1ª forma canónica por ser las primeras puertas AND, entrar todas las variables en cada una de ellas y la última puerta ser una OR. En general la función booleana NO ES LA FORMA CANÓNICA, como hemos dicho. 11/02/2011 Pàgina 4
  • 5. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL 5) Escribe la expresión booleana y la tabla de verdad del siguiente circuito S1 S2 ENTRADAS SALIDA A B C D S1 S2 Y 0 0 0 0 0 1 1 0 0 0 1 0 1 1 0 0 1 0 0 0 0 0 0 1 1 0 0 0 0 1 0 0 0 1 1 0 1 0 1 0 1 1 0 1 1 0 0 0 0 0 1 1 1 0 0 0 1 0 0 0 0 0 0 1 0 0 1 0 0 0 1 0 1 0 0 0 0 1 0 1 1 0 0 0 1 1 0 0 0 0 0 1 1 0 1 0 0 0 1 1 1 0 0 0 0 1 1 1 1 1 0 1 11/02/2011 Pàgina 5
  • 6. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL Escribir la función booleana significa ir poniendo que señal va por cada rama y obtener la final. NO SON LAS FORMAS CANÓNICAS S1 = A · B · C · D S2 = · Y = S1 + S2 = (sustituyo) = (A · B · C · D) + ( · ) 6) Reducir, mediante el método gráfico de Karnaugh, las funciones obtenidas de las tablas de verdad siguientes: a) ENTRADAS SALIDA A B C Y 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 1 1 0 1 1 1 1 0 0 1 1 1 0 C 0 1 AB 00 1 0 01 0 0 11 0 0 10 1 1 Y= ( · ) + (A · ) 11/02/2011 Pàgina 6
  • 7. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL b) ENTRADAS SALIDA A B C D Y 0 0 0 0 1 0 0 0 1 0 0 0 1 0 1 0 0 1 1 0 0 1 0 0 1 0 1 0 1 1 0 1 1 0 1 0 1 1 1 1 1 0 0 0 1 1 0 0 1 0 1 0 1 0 1 1 0 1 1 0 1 1 0 0 0 1 1 0 1 0 1 1 1 0 0 1 1 1 1 0 CD 00 01 11 10 AB 00 1 0 0 1 01 1 1 1 1 11 0 0 0 0 10 1 0 0 1 Y = ( · ) + ( · B) 11/02/2011 Pàgina 7
  • 8. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL 7) Escribe una expresión booleana de la forma canónica de la siguiente tabla de verdad, simplifica mediante mapas de Karnaugh y dibuja el circuito lógico que realice la función lógica simplificada. ENTRADAS SALIDA A B C Y 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 0 1 1 0 1 1 1 1 0 C 0 1 AB 00 0 0 01 0 1 11 1 0 10 0 0 FORMA CANÓNICA: Y = ( ·B·C) + (A·B· ) A partir de la función simplifica obtenida, se construye el circuito lógico 11/02/2011 Pàgina 8
  • 9. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL 8) Escribe una expresión booleana de la forma canónica de la siguiente tabla de verdad, simplifica mediante mapas de Karnaugh y dibuja el circuito lógico que realice la función lógica simplificada. ENTRADAS SALIDA A B C Y 0 0 0 1 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 0 1 1 1 0 FORMA CANÓNICA: Y = ( · · )+ ( ·B·C)+(A· ·C) C 0 1 AB 00 1 0 01 0 1 11 0 0 10 0 1 11/02/2011 Pàgina 9
  • 10. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL Y = ( · · ) + (A · · C) + ( · B · C) ( · B · C) ( · · ) (A · · C) 9) Escribe una expresión booleana de la forma canónica de la siguiente tabla de verdad, simplifica mediante mapas de Karnaugh y dibuja el circuito lógico que realice la función lógica simplificada. ENTRADAS SALIDA A B C Y 0 0 0 1 0 0 1 0 0 1 0 1 0 1 1 0 1 0 0 0 1 0 1 1 1 1 0 0 1 1 1 1 1ª FORMA CANÓNICA: Y = ( · · ) + ( · B· ) + (A· · C) + (A· B· C) 11/02/2011 Pàgina 10
  • 11. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL C 0 1 AB 00 1 0 01 1 0 11 0 1 10 0 1 ( + C) Y = ( · ) + (A · C) (función lógica simplifica) 10) Escribir la expresión booleana no simplificada, según la segunda forma canónica, de la tabla de verdad siguiente, simplificarla mediante diagrama de Karnaugh (agrupa por 0 y las sumas se convierten en productos y viceversa). 11/02/2011 Pàgina 11
  • 12. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL ENTRADAS SALIDA A B C D Y 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 0 1 1 0 0 1 0 0 1 0 1 0 1 0 0 1 1 0 0 0 1 1 1 0 1 0 0 0 0 1 0 0 1 0 1 0 1 0 1 1 0 1 1 1 1 1 0 0 0 1 1 0 1 0 1 1 1 0 1 1 1 1 1 1 2ª FORMA CANÓNICA: Y = (A + B + + ) · (A + B + + D) · (A + B + + ) · (A + + C + ) · ( + + C + D) · (A + + + ) · ( + B + C + D) · ( + B + C + ) · ( + + C + D) · ( + + + ) IMPORTANTE: En este ejercicio hay dos soluciones distintas pero ambas válidas. Si una de ellas tuviera menos grupos o los mismos pero con más elementos se podría descartar una y quedarnos con la que tuviera menos grupos y más elementos en cada grupo. En este caso ambas resoluciones tienes 11/02/2011 Pàgina 12
  • 13. P.Q.P.I. AUXILIAR MUNTATGE ORDINADORS – CARLOS CARDELO – IES MVM PROBLEMAS DE ELECTRÓNICA DIGITAL tres grupos y cada uno de ellos con cuatro elementos. No hay una mejor que la otra y por eso ambas son válidas CD 11 CD 00 01 10 00 01 11 10 AB AB 00 1 0 0 0 00 1 0 0 0 01 1 0 0 0 01 1 0 0 0 11 0 0 1 1 11 0 0 1 1 10 0 0 1 1 10 0 0 1 1 Y = ( + C) · (C + ) · (A+ ) Y = ( + C) · (A + ) · (A + ) 11/02/2011 Pàgina 13
