1. Facultad de Ingeniería
Materia:
Ingeniería en Sistemas
Profesora
Ing. Alonso Hurtado
Alumno
Martínez Ortega Edgar Tomas
Mexicali, Baja California, lunes, 18 de mayo de 2009
2. Semáforo para control vehicular
Introducción
• El semáforo se podrá utilizar para un cruce de
transito, lo cual nos facilitara el movimiento
vehicular.
• Así como facilitar el cruce a las personas.
Beneficios
• Ayudara a regular el flujo de transito.
• Permitirá cruzar la calle a los peatones
Aplicaciones
• Se aplica en los cruces de transito
• También en salidas de los estacionamientos, ejemplo
en los parque industriales algunos de ellos no tienen
semáforo para facilitar la salida de los automóviles.

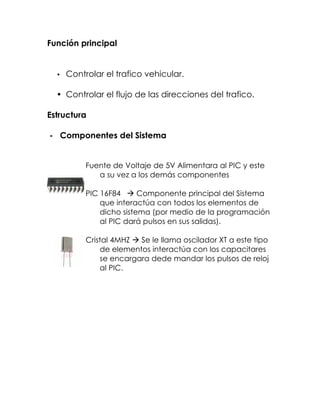

3. Función principal
• Controlar el trafico vehicular.
• Controlar el flujo de las direcciones del trafico.
Estructura
- Componentes del Sistema
Fuente de Voltaje de 5V Alimentara al PIC y este
a su vez a los demás componentes
PIC 16F84 Componente principal del Sistema
que interactúa con todos los elementos de
dicho sistema (por medio de la programación
al PIC dará pulsos en sus salidas).
Cristal 4MHZ Se le llama oscilador XT a este tipo
de elementos interactúa con los capacitares
se encargara dede mandar los pulsos de reloj
al PIC.
mandar los pulsos de reloj al PIC.

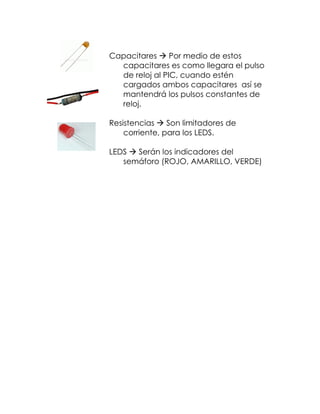

4. Capacitares Por medio de estos
capacitares es como llegara el pulso
de reloj al PIC, cuando estén
cargados ambos capacitares así se
mantendrá los pulsos constantes de
reloj.
Resistencias Son limitadores de
corriente, para los LEDS.
LEDS Serán los indicadores del
semáforo (ROJO, AMARILLO, VERDE)
5. Estructura - Diagrama
Funcionamiento
El semáforo constará de, al menos, los siguientes
elementos: una luz roja, una luz amarilla, una luz
verde y un pulsador.
El semáforo por medio de programación seguirá una
secuencia para así cambiar de estado (verde a
amarillo a rojo y viceversa).
6. DIAGRAMA DE BLOQUES
Cristal 4MHZ
FOCO ROJO
5V PIC FOCO AMARILLO
FOCO VERDE
PROGRAMACION
Ambiente
• Cruceros de trafico
• Cruceros peatonales
