- 1. INFORME TECNICO: CIRCUITOS INTEGRANTES MARIADEL MAR GARCIA ANGELICA BALANTA ELIZABETH CAMACHO ANGIE YANGUATIN BRAYAN GALVEZ FABIO DIOSA 10-2 INSTITUTO EDUCATIVO LICEO DEPARTAMENTAL SANTIAGO DE CALI 2017
- 2. INFORME TECNICO INTEGRANTES MARIA DELMAR GARCIA ANGELICA BALANTA ELIZABETH CAMACHO ANGIE YANGUATIN BRAYAN GALVEZ FABIO DIOSA 10-2 ASIGNATURA: TECNOLOGIA E INFORMATICA DOCENTE: MG: GUILLERMO MONDRAGON CASTRO INSTITUCION EDUCATIVA LICEO DEPARTAMENTAL SANTIAGO DE CALI 2017

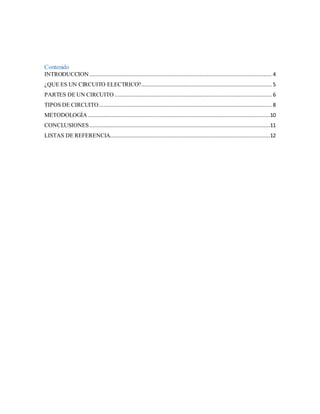

- 3. Contenido INTRODUCCION .................................................................................................................... 4 ¿QUEES UN CIRCUITO ELECTRICO?................................................................................... 5 PARTES DE UN CIRCUITO .................................................................................................... 6 TIPOS DE CIRCUITO.............................................................................................................. 8 METODOLOGÍA ....................................................................................................................10 CONCLUSIONES...................................................................................................................11 LISTAS DE REFERENCIA......................................................................................................12

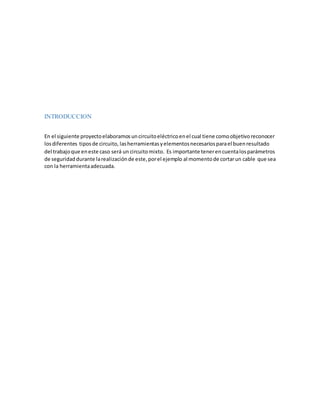

- 4. INTRODUCCION En el siguienteproyectoelaboramosuncircuitoeléctricoenel cual tiene comoobjetivoreconocer losdiferentes tiposde circuito, lasherramientasyelementosnecesariosparael buenresultado del trabajoque eneste caso será un circuitomixto. Es importante tenerencuentalosparámetros de seguridaddurante larealizaciónde este,porel ejemplo al momentode cortarun cable que sea con la herramientaadecuada.

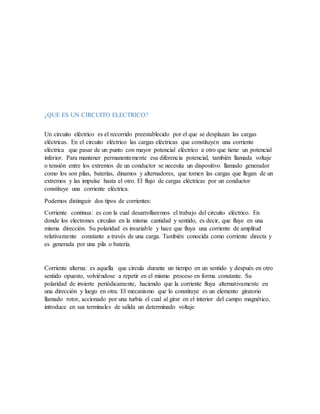

- 5. ¿QUE ES UNCIRCUITO ELECTRICO? Un circuito eléctrico es el recorrido preestablecido por el que se desplazan las cargas eléctricas. En el circuito eléctrico las cargas eléctricas que constituyen una corriente eléctrica que pasar de un punto con mayor potencial eléctrico a otro que tiene un potencial inferior. Para mantener permanentemente esa diferencia potencial, también llamada voltaje o tensión entre los extremos de un conductor se necesita un dispositivo llamado generador como los son pilas, baterías, dinamos y alternadores, que tomen las cargas que llegan de un extremos y las impulse hasta el otro. El flujo de cargas eléctricas por un conductor constituye una corriente eléctrica. Podemos distinguir dos tipos de corrientes: Corriente continua: es con la cual desarrollaremos el trabajo del circuito eléctrico. En donde los electrones circulan en la misma cantidad y sentido, es decir, que fluye en una misma dirección. Su polaridad es invariable y hace que fluya una corriente de amplitud relativamente constante a través de una carga. También conocida como corriente directa y es generada por una pila o batería. Corriente alterna: es aquella que circula durante un tiempo en un sentido y después en otro sentido opuesto, volviéndose a repetir en el mismo proceso en forma constante. Su polaridad de invierte periódicamente, haciendo que la corriente fluya alternativamente en una dirección y luego en otra. El mecanismo que lo constituye es un elemento giratorio llamado rotor, accionado por una turbia el cual al girar en el interior del campo magnético, introduce en sus terminales de salida un determinado voltaje

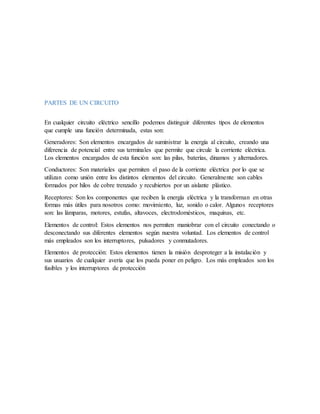

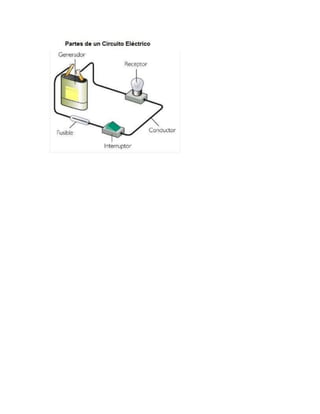

- 6. PARTES DE UNCIRCUITO En cualquier circuito eléctrico sencillo podemos distinguir diferentes tipos de elementos que cumple una función determinada, estas son: Generadores: Son elementos encargados de suministrar la energía al circuito, creando una diferencia de potencial entre sus terminales que permite que circule la corriente eléctrica. Los elementos encargados de esta función son: las pilas, baterías, dinamos y alternadores. Conductores: Son materiales que permiten el paso de la corriente eléctrica por lo que se utilizan como unión entre los distintos elementos del circuito. Generalmente son cables formados por hilos de cobre trenzado y recubiertos por un aislante plástico. Receptores: Son los componentes que reciben la energía eléctrica y la transforman en otras formas más útiles para nosotros como: movimiento, luz, sonido o calor. Algunos receptores son: las lámparas, motores, estufas, altavoces, electrodomésticos, maquinas, etc. Elementos de control: Estos elementos nos permiten maniobrar con el circuito conectando o desconectando sus diferentes elementos según nuestra voluntad. Los elementos de control más empleados son los interruptores, pulsadores y conmutadores. Elementos de protección: Estos elementos tienen la misión desproteger a la instalación y sus usuarios de cualquier avería que los pueda poner en peligro. Los más empleados son los fusibles y los interruptores de protección

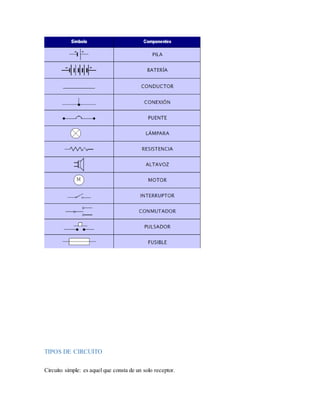

- 8. TIPOS DE CIRCUITO Circuitosimple: es aquel que consta de un solo receptor.

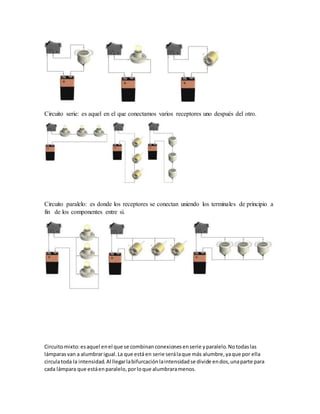

- 9. Circuito serie: esaquel en el que conectamos varios receptores uno después del otro. Circuito paralelo: es donde los receptores se conectan uniendo los terminales de principio a fin de los componentes entre sí. Circuitomixto:esaquel enel que se combinanconexionesenserie yparalelo.Notodaslas lámparasvan a alumbrarigual.La que está en serie serálaque más alumbre,yaque por ella circulatoda la intensidad.Al llegarlabifurcaciónlaintensidadse divide endos,unaparte para cada lámpara que estáenparalelo,porloque alumbraramenos.

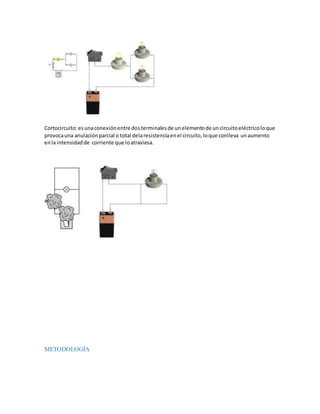

- 10. Cortocircuito:esunaconexiónentre dosterminalesde unelementodeuncircuitoeléctricoloque provocauna anulaciónparcial o total delaresistenciaenel circuito,loque conlleva unaumento enla intensidad de corriente que loatraviesa. METODOLOGÍA

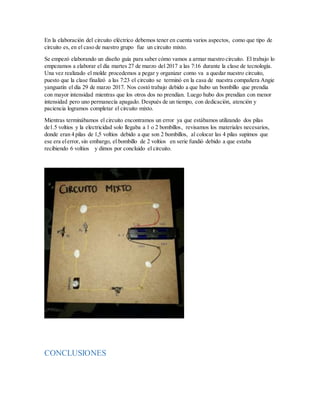

- 11. En la elaboracióndel circuito eléctrico debemos tener en cuenta varios aspectos, como que tipo de circuito es, en el caso de nuestro grupo fue un circuito mixto. Se empezó elaborando un diseño guía para saber cómo vamos a armar nuestro circuito. El trabajo lo empezamos a elaborar el día martes 27 de marzo del 2017 a las 7:16 durante la clase de tecnología. Una vez realizado el molde procedemos a pegar y organizar como va a quedar nuestro circuito, puesto que la clase finalizó a las 7:23 el circuito se terminó en la casa de nuestra compañera Angie yanguatín el día 29 de marzo 2017. Nos costó trabajo debido a que hubo un bombillo que prendia con mayor intensidad mientras que los otros dos no prendían. Luego hubo dos prendían con menor intensidad pero uno permanecía apagado. Después de un tiempo, con dedicación, atención y paciencia logramos completar el circuito mixto. Mientras terminábamos el circuito encontramos un error ya que estábamos utilizando dos pilas de1.5 voltios y la electricidad solo llegaba a 1 o 2 bombillos, revisamos los materiales necesarios, donde eran 4 pilas de 1,5 voltios debido a que son 2 bombillos, al colocar las 4 pilas supimos que ese era elerror, sin embargo, el bombillo de 2 voltios en serie fundió debido a que estaba recibiendo 6 voltios y dimos por concluido el circuito. CONCLUSIONES

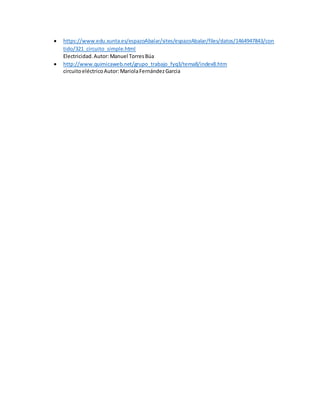

- 12. Durante la realizacióndel informe técnico podemos concluir que un circuito eléctrico es un medio para poder hacer que exista una circulación de electrones y que estos desarrollen un trabajo. Existen varios tipos de circuitos eléctricos dependiendo de varios factores, como son tipo de corriente eléctrica, tipo de carga, tipo de conexión. La importancia de los circuitos eléctricos es tal que en cualquier instalación por sencilla o compleja que sea los tendremos y son la base de toda instalación eléctrica ya sea doméstica o industrial. Durante la realización del circuito podemos concluir la importancia de conocer y manejar las herramientas y materiales para la elaboración de este, debido a que es importante conocer y manejar las herramientas y materiales para la elaboración de este, debido a que es muy importante darle buen uso a las herramientas necesarias para su elaboración, además tener los materiales adecuados, como en nuestro caso con las baterías para tener un buen desarrollo del proyecto. LISTAS DE REFERENCIA http://www.linalquibla.com/TecnoWeb/electricidad/contenidos/circuito.htm Electricidad.Autor:SantiagoMadridMota
- 13. https://www.edu.xunta.es/espazoAbalar/sites/espazoAbalar/files/datos/1464947843/con tido/321_circuito_simple.html Electricidad.Autor:Manuel TorresBúa http://www.quimicaweb.net/grupo_trabajo_fyq3/tema8/index8.htm circuitoeléctricoAutor:MariolaFernándezGarcia
